厂站测控装置定检作业指导书编制规范

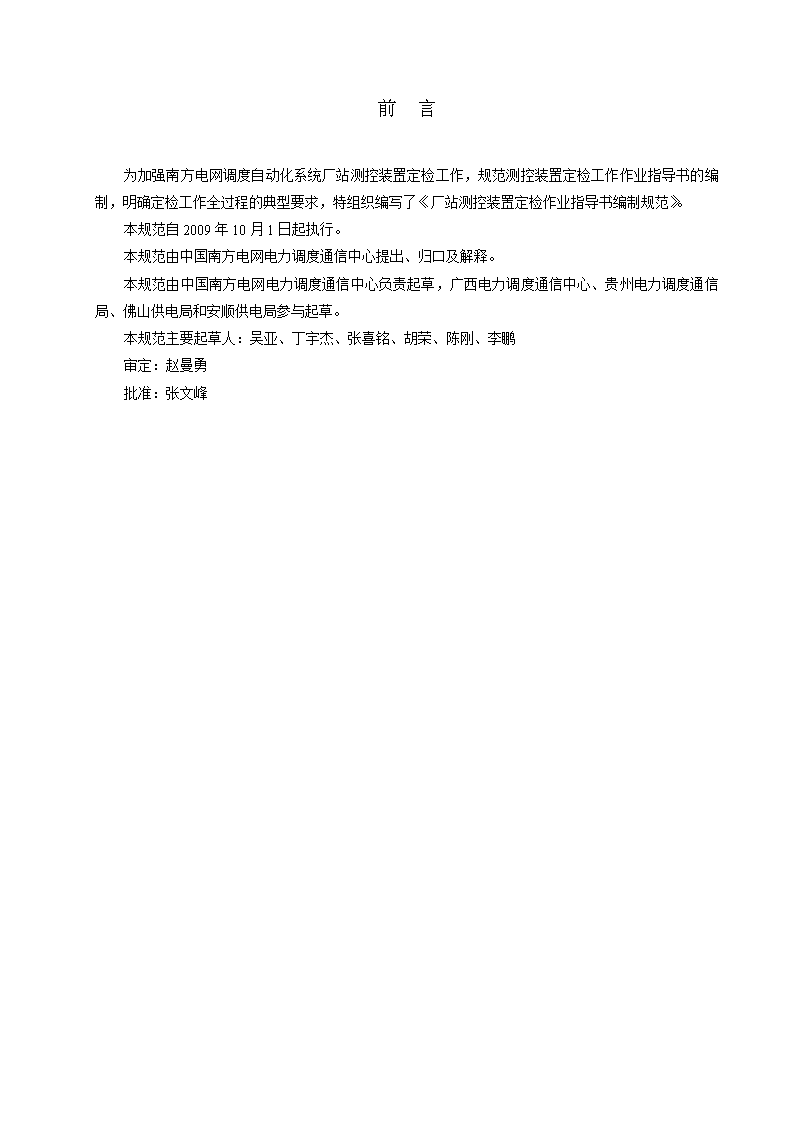

'附件2厂站测控装置定检作业指导书编制规范中国南方电网电力调度通信中心2009年9月 前言为加强南方电网调度自动化系统厂站测控装置定检工作，规范测控装置定检工作作业指导书的编制，明确定检工作全过程的典型要求，特组织编写了《厂站测控装置定检作业指导书编制规范》。本规范自2009年10月1日起执行。本规范由中国南方电网电力调度通信中心提出、归口及解释。本规范由中国南方电网电力调度通信中心负责起草，广西电力调度通信中心、贵州电力调度通信局、佛山供电局和安顺供电局参与起草。本规范主要起草人：吴亚、丁宇杰、张喜铭、胡荣、陈刚、李鹏审定：赵曼勇批准：张文峰 目录1.总则12.编制要求12.1.适用范围12.2.规范性引用文件12.3.支持文件12.4.术语和定义12.5.安全及预控措施22.6.作业准备322.7.作业周期32.8.工期定额32.9.作业流程432.10.作业项目、工艺要求和质量标准432.11.主要异常现象及对策542.12.作业后的验收与交接53.编写范例6 厂站测控装置定检作业指导书编制规范1.总则1.1.本作业指导书编制规范明确了厂站测控装置定检作业指导书编制的要求和原则，包含作业准备、危险点分析、作业流程、作业项目及方法等内容。1.2.各运行维护单位应根据本规范，结合设备具体情况，形成与定检要求相符，可在检修工作中直接使用的作业指导书，并对作业指导书的正确性负责。1.3.当新的反措颁布实施，或者设备定检的要求发生变化时，各运行维护单位应及时更新作业指导书，确保与实际工作内容一致。2.编制要求2.1.适用范围列出厂站测控装置定检作业指导书适用的工作范围、设备范围以及其它需要说明的问题。2.2.规范性引用文件列出编写厂站测控装置定检作业指导书所引用的已正式发布的各种标准，按国家标准、行业标准、企业标准的顺序列出，同级标准按发布的先后次序排列，注意标准的实效性。厂站测控装置定检工作主要有以下相关规程和规定，各运行维护单位应根据实际情况补充和完善规范性引用文件。GB2887-89计算机场地技术条件GB50174-93电子计算机机房设计规范DL408-91《电业安全工作规程》(发电厂和变电所电气部分)DL550-94地区电网调度自动化系统功能规范DL516-93电网调度自动化系统运行管理规程DL5003-91电网调度自动化系统设计技术规程DL/T789-2001县级电网调度自动化系统实用化要求及验收DL/T5149《220kV～500kV变电所计算机监控系统设计技术规程》Q/CSG21003-2008《中国南方电网电力调度管理规程》2.3.支持文件列出作业指导书编制和执行过程中可能引用的主要技术支持文件名称，如厂家资料、设备说明书，或其它作业指导书等。应至少包括但不局限以下文件：1)《南方电网作业指导书编写导则》（生[2008]19号）2)《厂站测控装置定检作业指导书编制规范》3)厂站综自系统以及测控装置技术文档、设备图纸4)厂站二次系统相关图纸2.4.术语和定义对作业指导书中需要特别解释的名词、术语进行定义。典型厂站调度自动化术语如下：34 厂站测控装置定检作业指导书编制规范1）开入量：指遥信状态，包括断路器位置、隔离开关位置、接地刀闸位置、保护信号等。2）开出量：指遥控、遥调远程命令，调度主站或厂站本地监控系统发出的改变运行设备状况的命令，包括对断路器、隔离开关、接地刀闸的分、合命令及投切电容器、电抗器和升降主变压器档位等。3）检修状态：指连接设备的各侧均有明显的断开点或可判断的断开点，需要检修的设备各侧已接地的状态。4）运行状态：指设备或电气系统带有电压，其功能有效。5）调度：指工作前需要联系的总调、中调、地调与县调等机构。1.1.安全及预控措施各运行维护单位应根据实际情况，按工作内容和相关规定、反措等要求制定作业指导书相应的风险分析及预控措施。以下列出厂站测控装置定检典型安全措施、风险分析及预控措施：1.1.1.安全措施1）按工作票检查设备运行情况和安全措施。2）进入工作现场，必须正确穿戴和使用劳动保护用品。3）工作开始前，工作负责人必须向工作班成员详细说明工作内容、工作范围、安全措施及危险点等情况，做好风险点分析及预控工作。4）装置进行加电流、电压等操作前,应确保被定检装置接线正确，电压无短路、电流回路无开路，相关二次回路接线不影响其它运行设备。5）工作人员在继保小室和通信小室工作时，不准使用手机，防止无线频率电磁干扰引起保护设备误动。6）工作人员活动范围与带电设备之间的距离要满足《电业安全工作规程》(发电厂和变电所电气部分)规定的安全距离要求。7）严禁带电插拔测控装置插件，严禁带电更改测控装置背板的接线。8）严禁在试验仪正常输出时直接插拔相关输出回路。9）进行断路器传动试验或开出功能试验前，必须做好安全措施，防止误出口。1.1.2.风险分析及预控危险点分析指对存在的风险进行提示，针对风险制定预控措施。应针对以下典型风险，制定相应预控措施：1）电话约时工作。2）工作结束后未通知各级调度自动化人员，没有进行数据核对工作。3）电流端开路或电压端短路。4）测控装置精度校验时由于过载引起测控装置或仪器损坏。5）测控装置运行参数、同期参数等误修改。34 厂站测控装置定检作业指导书编制规范1）开出试验时引起设备误动。2）同期试验时引起设备误动。1.1.作业准备作业准备指对作业前的准备工作进行部署，熟悉作业内容，并做好相关预案及处理指南的准备工作。以下列出厂站测控装置定检的典型作业准备内容，运行维护单位应根据实际情况补充完善注意事项和具体要求。1.1.1.组织机构与人员需求典型的组织机构与人员需求包括但不限于：1）现场工作人员应身体健康，精神状态良好。2）全体人员必须熟悉《电业安全工作规程》的相关知识，并经考试合格。3）工作人员必须具备必要的电气知识，掌握调度自动化厂站测控装置运行维护作业技能；工作负责人必须通过资格考试并经批准上岗。4）现场工作应配置足够的工作人员，其中工作负责人1名，工作班成员1名及以上。5）工作负责人必须具备2年及以上自动化工作经验，并取得工作负责人资格；工作班成员必须具备1年及以上自动化工作经验；500kV变电站测控装置定检工作负责人必须由本单位安监部文件规定的工作负责人担当。1.1.2.作业准备安排1）按照相关规定要求提前向有关部门上报本次测控装置定检工作的有关计划；2）根据测控装置定检工作内容，全体工作人员应认真学习作业指导书，熟悉作业内容、进度要求、作业标准、安全注意事项；3）工作前一天，准备好相关的备品备件；4）工作前一天，准备好所需仪器仪表、工器具、材料；5）工作前一天，准备好所需相关技术资料；6）根据计划工作时间和内容，完成工作票和必要的“二次设备及回路工作安全技术措施单”。1.1.3.试验仪器、工具材料及备品典型的仪器配置包括：便携式笔记本电脑、继保试验仪、试验线包、数字万用表、数字电压表、兆欧表、三相程控标准测试仪、相位表、专用工具箱、试验电源盘、模拟量发生器及状态信号模拟器、遥控执行指示器、毫秒计、绝缘胶布、单芯硬导线；、多芯软导线、线鼻子、防静电手套或放电护腕、吸尘器或吹风机、清洁毛刷、定值清单、备品备件等。1.2.作业周期各运行维护单位应结合现场运行规程和设备运行工况及可靠性评估确定作业周期。1.3.工期定额34 厂站测控装置定检作业指导书编制规范各单位可根据工作内容确定工作的工期。1.1.作业流程作业流程指对总体的作业顺序进行规范，制定具体质量控制要求。作业流程分为准备、作业和结束三个阶段，采用框图方式表示，应客观反映标准化作业的顺序和主要步骤。1.2.作业项目、工艺要求和质量标准作业项目指作业的具体内容，其中包含作业要求和作业方法，并附有作业完成情况记录表格。各运行维护单位应根据装置定检要求及现场实际情况，列出定检的完整项目，制定周密细致的工艺要求，明确定检的质量标准。以下列出测控装置定检的典型的作业项目、工艺要求和质量标准：1.1.1.作业项目1）测控装置机械外观检查2）装置绝缘检查3）装置交流采样、直流采样精度校验4）遥测信息量核对定检5）开入信息量核对定检6）开出接点检查7）同期功能检查1.1.2.工艺要求1）二次接线拆除与恢复，需由工作班成员按二次回路安全技术措施单按步执行，工作负责人负责检查核对，拆除状态的接线端子线必须用绝缘胶布妥善包扎。2）进行拔插装置插件时，必须佩戴防静电手套或放电护腕。3）工作过程中须使用绝缘工具，同时防止电压回路短路以及电流回路开路。4）工作中定检测量的试验仪须精度在0.2级及以上。5）试验用仪器必须接地良好。6）工作中使用的安全工器具、仪器仪表、工具等必须经检定（试验）合格。7）工作结束前工作班成员须按二次回路安全技术措施单一步一步恢复二次接线，且工作负责人负责检查核对。8）工作结束后必须清理现场，保证无杂物，同时检查工作区域内测控装置及其它设备是否存在异常，测控装置定值是否被误更改等。9）工作负责人与值班人员共同检查验收后方可办理工作结束手续。1.1.3.质量标准1）开展测控装置定检工作必须认真检查测控装置的各项功能，全面测试该测控装置是否满足正常运行的各项要求。2）测控装置定检后如34 厂站测控装置定检作业指导书编制规范发现存在遥测、遥信、遥控、遥调、同期、对时功能等问题，必须进行处理后方可投入运行，不能处理的故障必须提出整改方案以及防范措施，确保测控装置投运后不影响对一次设备的运行监视与控制要求。1.1.作业过程主要异常及对策应分析作业过程可能的异常并制定针对性对策，典型的异常包括：1）测控装置面板黑屏2）测控装置与后台监控通信中断3）测控装置开入遥信接收不正常4）测控装置开出遥控不正常5）测控装置采集测量量信息不准确6）装置时间不准确1.2.作业后的验收、交接与总结1.2.1.验收与交接根据作业内容，明确作业后的验收与交接的内容，典型的验收与交接内容包括：1）作业结束后，工作负责人必须检查测控装置定值、二次恢复性接线等正确无误，检查压板投切是否正确。2）检查确认工作现场环境干净整洁，无遗留工器具、材料。3）请运行值班人员进行远方遥控试验，检查定检工作完成后该测控装置的遥控及部分遥信功能是否正常。4）向各级调度、运行值班人员说明本次测控装置定检内容、定检合格与否、下结论能否投运、工作中发现的问题、处理结果、有无遗留问题，并通报各级调度机构自动化值班人员相应安全措施具备解除条件。5）经运行值班员验收合格，设备移交运行值班人员，双方办理工作票终结，6）在工作记录上记录存在问题和处理意见。1.2.2.总结工作人员在定检结束后应及时总结，典型的总结内容包括：1）工作负责人总结工作过程和完成情况，分析出现的问题，并制定解决办法。2）工作负责人结合实际进行全面总结，并对该项工作进行客观评价。将检定原始记录和检定证书进行审核后归档备案。3）对原始记录和检定证书进行审核与归档。34 厂站测控装置定检作业指导书编制规范1.编写范例厂站测控装置定检作业指导书1范围1.1适用范围本作业指导书适用于厂站测控装置定检工作，主要的定检内容如下。1）装置就地遥测精度校验；2）装置就地遥信信号核对，远方遥信信号核对；3）装置就地断路器同期校验；4）装置就地断路器、隔离开关遥控试验；5）远方断路器、隔离开关遥控试验；6）装置就地主变档位遥调试验，远方主变档位遥调试验；7）装置参数检查；8）装置外观、背板端子及相应电流、电压、信号回路端子检查。本规范不适合用于以光信号为输入源的测控装置定检工作。2规范性引用文件2.1引用规则下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。2.2引用列表GB2887-89计算机场地技术条件GB50174-93电子计算机机房设计规范DL408-91《电业安全工作规程》(发电厂和变电所电气部分)DL550-94地区电网调度自动化系统功能规范DL516-93电网调度自动化系统运行管理规程DL5003-91电网调度自动化系统设计技术规程DL/T789-2001县级电网调度自动化系统实用化要求及验收DL/T5149《220kV～500kV变电所计算机监控系统设计技术规程》Q/CSG21003-2008《中国南方电网电力调度管理规程》34 厂站测控装置定检作业指导书编制规范1支持文件变电站综合自动化系统测控装置说明书。2术语和定义1）开入量：指遥信状态，包括断路器位置、隔离开关位置、接地刀闸位置、保护信号等。2）开出量：指遥控、遥调远程命令，调度主站或后台监控发出改变运行设备状况的命令，包括对断路器、隔离开关、接地刀闸的分、合命令及投切电容器、电抗器等。3）检修状态：指连接设备的各侧均有明显的断开点或可判断的断开点，需要检修的设备各侧已接地的状态。4）运行状态：指设备或电气系统带有电压，其功能有效。5）调度：指工作前需要联系的总调、中调、地调、县调等机构。3安全及预控措施3.1安全措施序号内容1按工作票检查设备运行情况和安全措施。2进入工作现场，必须正确穿戴和使用劳动保护用品。3工作开始前，工作负责人必须向工作成员详细说明工作内容、工作范围、危险点等情况。4装置加电流、电压和传动前,应确保被定检装置接线正确，电压无短路、电流回路无开路，相关二次回路接线不影响其它运行设备。5作业人员在继保小室和通信小室工作时，不准使用手机，防止无线频率电磁干扰引起保护设备误动。6工作人员活动范围与带电设备之间要保持《电业安全工作规程》(发电厂和变电所电气部分)规定的安全距离。7严禁带电插拔插件、试验仪，严禁带电更改测控装置、背板的接线。8严禁在试验仪正常输出时直接插拔相关输出回路。9断路器传动试验或开出功能试验前，必须退出站内其它可遥控设备遥控出口压板或将遥控设备的“远方/就地”控制把手打至“就地”位置，防止误出口。进行断路器传动试验，必须在所有工作结束后才能进行，并由变电运行值班人员配合进行断路器传动试验。34 厂站测控装置定检作业指导书编制规范1.1风险分析及预控措施序号潜在风险防范措施1电话约时工作工作前递交工作联系单，开始工作前电话通知各级调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作2工作结束后未通知各级调度自动化人员，没有进行数据核对工作工作结束后通知各级调度自动化人员工作完成情况，并主动与各级调度人员检查数据上送、规约基本通讯，确定对各级调度没有影响3电流端开路或电压端短路工作前对电流回路短接线进行测试，电流回路端子必须短接可靠后方可进行测试工作；使用绝缘工具工作。4测控装置精度校验时由于过载引起仪器损坏工作前核实测控装置采样板额定参数，防止过载损坏板件；正确操作加量试验仪，防止误操作损坏试验仪。5开出试验时引起设备误动1）带一次设备开出试验时，需取得变电运行值班人员及现场其他检修人员的同意才可试验，防止试验时误伤其它班组作业人员。2）带断路器试验需要解开五防时，需取得变电运行值班员的同意，方可进行，并由变电运行值班人员监护操作。3）当地监控或集控远方遥控开出时，由变电运行值班员进行，防止误控其它间隔。4）断路器传动试验或开出功能试验前，必须退出站内其它可遥控设备遥控出口压板或将远方/就地切换把手打至“就地”位置，防止误出口。6同期试验时引起设备误动1）电压回路端子解开，防止加量试验时反送电压造成误动2）带断路器试验时，需要解开五防时，取得运行值班人员及现场其他检修人员同意，防止误解其它间隔，造成误控；防止试验时误伤其它班组作业人员34 厂站测控装置定检作业指导书编制规范1作业准备1.1作业准备安排序号内容标准备注1开工前向有关部门上报本次测控装置定检工作的有关计划如工作需要总调、中调自动化工作人员配合，则必须提前递交总调、中调工作联系单。2根据本次测控装置定检工作内容，全体工作人员应认真学习作业指导书，熟悉作业内容、进度要求、作业标准、安全注意事项要求所有工作人员都明确测控装置定检工作的作业内容、进度要求、作业标准、影响范围及安全注意事项。3开工前一天，准备好所需仪器仪表、工器具、材料仪器仪表、工器具应试验合格，满足本次测控装置定检工作的要求，仪器仪表、工器具、材料应齐备。4开工前一天，准备好所需相关技术资料装置说明书、竣工图纸文档、前次试验记录、检定原始记录纸、检定规程、测控装置定值单。同现场运行装置一致5根据现场工作时间和工作内容落实工作票和“二次设备及回路工作安全技术措施单”工作票应填写正确，并按《南方电网公司电力安全工作规程》和《南方电网电气工作票技术规范》相关部分执行。34 厂站测控装置定检作业指导书编制规范1.1组织机构与人员需求序号内容备注1现场工作人员足够，应身体健康，精神状态良好。2工作人员必须具备必要的电气知识，掌握调度自动化厂站测控装置运行维护作业技能；工作负责人必须通过资格考试并经批准上岗。3全体人员必须熟悉《电业安全工作规程》的相关知识，并经考试合格。4工作负责人1名；工作班成员1名及以上。工作负责人必须具备2年及以上自动化工作经验，并取得工作负责人资格；工作班成员必须具备1年及以上自动化工作经验；500kV变电站测控装置定检工作负责人必须是本单位安监部文件规定的工作负责人担当。1.2试验仪器、工具材料及备品序号名称精度规格/编号单位数量备注1便携式笔记本电脑需具有串口，否则必须配备USB—串口转换线台12继保试验仪0.1级满足DL/T6241997要求台1经过上级电测监督机构校验合格且在有效期内3试验线包包1试验线无损坏4数字万用表0.1%+2满足IEC1010-1，2000：CATⅠ1000V,CATⅡ600V,CATⅢ300V要求块1经过上级电测监督机构校验合格且在有效期内5数字电压表512位台1经过上级电测监督机构校验合格且在有效期内6兆欧表500V块1经过上级电测监督机构校验合格且在有效期内7三相程控标准测试仪0.05级台1经过上级电测监督机构校验合格且在有效期内34 厂站测控装置定检作业指导书编制规范8相位表块19专用工具箱个110试验电源盘个111模拟量发生器及状态信号模拟器精度为±0.1ms套1经过上级电测监督机构校验合格且在有效期内12遥控执行指示器台113毫秒计±0.1ms块1经过上级电测监督机构校验合格且在有效期内14绝缘胶布卷115单芯硬导线；多芯软导线米根据工作现场确定数量16线鼻子个根据工作现场确定数量17防静电手套或放电护腕副1根据各地情况选配18吸尘器或吹风机19清洁毛刷20定值清单份根据实际运行要求确定21备品备件测控装置电源插件、面板、交流插件、开入插件、开出插件、CPU插件块各一块同现场运行装置一致；对于CPU板，注意程序版本与现场一致注：根据现场作业指导书的实际测试项目、现场实际测试方法等确定实际作业需求，可以增补、删减上表中条目。1作业周期全站全检6年一个周期。原则上每个间隔定检工作随相应间隔停电检修时同期安排。2工期定额全站全检2天,随相应间隔停电检验1天。34 厂站测控装置定检作业指导书编制规范1作业流程1.1作业流程图准备阶段作业阶段结束阶段接受任务确定工作负责人和工作班成员交待工作任务和安全注意事项工作票填写办理工作许可手续检查现场安全措施测控装置接线检定、记录录入测试结束、清理工作现场办理工作终结手续进行技术资料整理归档工作总结、回顾34 厂站测控装置定检作业指导书编制规范1.1作业准备序号内容1测控装置定检前需向各级调度申请工作，并得到批准。2确定工作负责人和工作班成员，保证工作人员足够且能够胜任该测控装置定检工作，人员健康状况、精神状态良好。3待检测控装置，定检前该间隔必须停电。4试验仪器、工具材料、定检记录及备品备件准备。5办理工作票及填写二次回路安全技术措施单。6开始工作前须按工作票要求做好各项安全措施。7工作负责人检查工作现场安全措施是否与工作票要求相符。8由工作负责人到工作现场办理工作许可手续。9工作负责人详细交待工作内容和相关安全措施及注意事项。10已与有关调度机构自动化值班人员确认完成有关安全措施并得到开工许可。34 厂站测控装置定检作业指导书编制规范1.1作业序号内容1工作中认真执行各项安全措施。2接用临时试验电源，必须与运行值班人员取得联系，做好标识并有专用隔离开关和熔断器。3工作中，不得将电流互感器二次回路的永久接地点断开，短接电流互感器二次回路必须使用短接连片或短接线。严禁将电压互感器二次回路短路，工作中使用绝缘工具站在绝缘垫上，并设专人监护。4工作中严禁带电拔插测控装置内部插件模块，停电拔插装置内部插件模块时必须佩带静电防护用品或相应技术措施。4分合断路器、隔离开关必须得到各级调度、运行值班人员许可并保证断路器、隔离开关场地其他工作人员安全。5测控装置精度校验时，通知各级调度做好相应遥测的封锁。6工作中认真依次逐项做好记录。2作业项目、工艺要求和质量标准2.1作业项目10.1.1测控装置机械外观检查序号工作流程工作内容及方法注意事项备注1机械外观检查装置地线和机柜接地排接触良好。2机械外观检查检查测控装置相应标签是否标识清楚。3机械外观检查检查装置面板和背板的丝印、面板指示灯的颜色和要求是否一致，插件的顺序应正确，无明显色差。4屏内回路检查检查遥信、电流、电压、控制等回路端子无锈蚀、紧固可靠，相应电缆无破损。4对时功能检查将装置时钟调乱，观察测控装置是否可以正常对时。10.1.2装置绝缘检查（首次检定做此项试验）34 厂站测控装置定检作业指导书编制规范序号工作流程工作内容及方法注意事项备注1回路绝缘电阻测定在连接在一起的所有线路与参考接地点之间施加500V直流电压，历时1分钟后读取绝缘电阻的值≥5MΩ。2绝缘强度测定交流工频电量输入端子与金属外壳之间，电压输入与电流的端子之间施加50Hz、2kV电压，持续时间1分钟应无击穿现象。10.1.1装置交流采样、直流采样精度校验序号工作流程工作内容及方法注意事项备注1装置通电检查新安装的测控装置，要进行通电30min后方可进行项目的测试工作；通电前检查装置接线是否安装完毕2测试准备打开计算机及标准装置，进入校验系统。在校验系统中录入被检测控装置精度、厂家、型号、安装位置等参数；3装置接线将标准装置电流回路用专用短接线短接后对标准装置进行自校，自校结束后进行标准装置接线准备：按被校测控装置接线方式（三相三线或三相四线）对应接线，完毕后应核查无误；校验前，对标准装置进行自检4回路核对由工作人员进行检定装置与标准表、被试测控装置的接线。查找被检线路测控装置电流、电压回路端子：确定需短接的电流端子、需拉开的电流连片、需拆开的电压端子，并依次填入二次回路安全技术措施单；5接线核对由工作负责人检查接线是否正确，无问题后在后台监控机上进行检查，确定被检线路在测控装置中处于第几组。在测控装置控制面板上进行具体操作，将测控装置液晶显示屏设置到当前被检线路电流、电压回路显示状态；34 厂站测控装置定检作业指导书编制规范6测控装置电流量校验测控装置的电流测量一般取7点，即额定电流的0％、20％、40％、60％、80％、100％、120％。加入相应的电流后，记录测控装置与标准表电流数据录入计算机。在完成电流测控装置校验后，还要进行谐波影响试验：谐波影响量引起的电流改变量的测定；7测控装置电压量校验测控装置的电压测量一般取7点，即额定电压的0％、20％、40％、60％、80％、100％、120％。加入相应的电压后，记录测控装置与标准表电压数据录入计算机。在完成电压测控装置校验后，还要进行谐波影响试验：谐波影响量引起的电压改变量的测定；8测控装置功率校验测量有功功率、无功功率基本误差，一般取11点：cos￠（sin￠）＝1，100％的额定电压时，检验点为额定电流的0％、20％、40％、50％、60％、80％、100％、120％；cos￠（sin￠）＝0.5L,100％的额定电压时，检验点为额定电流的40％、100％的额定电流：cos￠（sin￠）＝0.5C时，与cos￠（sin￠）＝0.5L相同。施加电压和电流，记录测控装置相应有、无功数据与标准表数据录入计算机；9功率因数校验被测量保持参比条件（电压100/√3（100）V，电流5（1）A），改变相位角0°、±30°、±60°，记录测控装置相应有、无功数据与标准表数据录入计算机；10频率基本误差校验施加额定电压，频率为45Hz、47Hz、49Hz、50Hz、51Hz、53Hz、55Hz，记录测控装置与标准表频率数据录入计算机；11母线电压测控装置校验校验采集母线电压的测控装置，应做频率影响量引起的改变量的测定；12直流量输入误差校验采用与被检测控装置量程相同或接近的仪表作为标准，将测量结果与设定值进行比较。测量点一般在测控装置直流量输入上、下限值之间，平均取6点（0、20、40、60、80、100），记录后台显示设备数据与标准输入值录入计算机；34 厂站测控装置定检作业指导书编制规范13装置调整对经过现场校验不合格的交流采样装置，参阅《测控装置误差调整方法指导书》进行误差调整，如误差调整仍不合格，作好相关记录，报局生产技术部备案，进行整改；不合格报告及时报送14接线恢复校验结束将校验装置的调节旋钮调至零位，切断各相电源开关，拆除接线，按照二次回路安全技术措施单恢复被检测控装置接线；装置电源未关闭，禁止拆除接线15记录整理校验完毕将检定数据按要求填入检定原始记录中，按检定规程计算被检装置的误差，并对数据进行化整处理，以此判断该装置是否合格，然后出具相应的检定证书，对被检合格装置帖合格标识；校验人员在检定原始记录和检定证书上亲自签名，不得由他人代签。10.1.1遥测信息量核对定检（包含交流采样、直流采样定检）（与“10.1.3”一起定检）10.1.2开入信息量核对定检（状态量采集）序号工作流程工作内容及方法注意事项备注1联系总调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作。勿约时工作2联系中调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作。勿约时工作3联系地调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作。勿约时工作4联系运行值班人员联系运行值班人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作。勿约时工作34 厂站测控装置定检作业指导书编制规范5确认运行值班人员做好相应安全措施与运行值班人员联系，交待工作进度，明确监控后台安全措施完善。勿约时工作6测试对设备进行实际开入测试。根据装置说明书、核实开入电压等级（常见直流24V、110V）将相应电压依次开入测控屏端子，在本测控装置“开入量显示”中察看相应位置是否反应正确；根据竣工图纸核对监控后台是否反应正确。需有专人监护装置若为直流24V开入板，需将装置本身24V作为试验开入电压。因为直流24V为隔离不接地电压。10.1.1开出接点检查序号工作流程工作内容及方法注意事项备注1联系总调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作。勿约时工作2联系中调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作。勿约时工作3联系地调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作。勿约时工作4联系运行值班人员联系运行值班人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作。勿约时工作5确认运行值班人员做好相应安全措施与运行值班人员联系，交待工作进度，明确监控后台安全措施完善。勿约时工作6联系其它工作班人员与其它工作班人员联系，告知工作项目，明确其它工作班人员安全措施完善。勿约时工作34 厂站测控装置定检作业指导书编制规范7测试1）断路器就地控制：短接五防锁两端，断路器控制把手“就地”位置，“同期压板”强制状态，手跳手合断路器，核对断路器动作情况（同期手合作专项说明）。2）断路器远方控制：短接五防锁两端，断路器控制把手“远方”位置，“同期压板”强制状态，“遥控合闸压板”“遥控分闸压板”投入状态，遥控分、合断路器，核对断路器动作情况（同期遥合作专项说明）。3）隔离开关遥控：“遥控允许压板”投入状态，遥控分、合各隔离开关，核对其动作情况。4）主变档位遥调：遥调主变档位升、降、急停，核对其动作情况。5）中央信号开出：根据现场情况核实装置告警、装置异常、装置直流消失等中央信号是否接入公用测控采集，进行相应核对。被控设备处于运行状态或热备用状态进行遥控试验，必须将全站其它可控设备遥控出口压板退出或控制把手打至“就地”位置10.1.1同期功能检查序号工作流程工作内容及方法注意事项备注1联系总调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作。勿约时工作2联系中调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作。勿约时工作3联系地调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作。勿约时工作34 厂站测控装置定检作业指导书编制规范4联系运行值班人员联系运行值班人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作。勿约时工作5确认运行值班人员做好相应安全措施与运行值班人员联系，交待工作进度，明确监控后台安全措施完善。勿约时工作6联系其它工作班人员与其它工作班人员联系，告知工作项目，明确其它工作班人员安全措施完善。勿约时工作7核对同期定值清单根据该间隔所属调度中心下发的有效同期定值清单核对定值，确认工作前同期压板功能投切状态，并记录在案。严禁不认真记录，恢复出错8测试接线根据同期定值清单所给控制字确定同期电压具体比较相接入试验台相应输出，接线前后状态记录在案。严禁不认真记录，恢复出错9测试1）根据现场一次接线结构，依照就进原则，进行同期电压选择测试2）检无压试验(同期功能压板投入、检无压压板投入)根据定值清单检无压定值测试仪相应电压量，合断路器，核对动作情况是否满足要求。3）检同期试验（同期功能压板投入、检同期压板投入）根据定值清单压差、角差定值测试仪相应电压量，合断路器，核对动作情况是否满足要求。4）准同期试验（同期功能压板投入、准同期压板投入）根据定值清单频差、滑差定值测试仪相应电压量，合断路器，核对动作情况是否满足要求，并比对提前时间和导前角。进行同期遥控试验，必须将全站其它可控设备遥控出口压板退出或控制把手打至“就地”位置34 厂站测控装置定检作业指导书编制规范1.1工艺要求序号内容1打开的接线端子线必须用绝缘胶布包扎好，且工作负责人须核对清楚需要拆除的线头。2做装置外观检查需拔插装置插件时必须带防静电手套。3工作过程中须注意使用绝缘工具，同时防止电压回路短路以及电流回路开路。4工作中定检测量量的试验仪须精度在0.2级及以上。5试验用仪器必须接地良好。6工作中使用的安全工器具、仪器仪表、工具等必须经检定（试验）合格。7工作结束前工作班成员须按二次回路安全技术措施单一步一步恢复二次接线，且工作负责人负责检查核对。8工作结束后必须清理现场，保证无杂物，同时检查工作区域内测控装置及其它设备是否存在问题，测控装置定值是否更改等。9工作负责人与值班人员共同检查验收后方可办理工作结束手续。1.2质量标准序号内容1开展测控装置定检工作必须认真检查测控装置的各项功能，全面检查该测控装置是否满足正常运行的各项要求。2测控装置定检后发现有存在的遥测、遥信、遥控、遥调、同期、对时功能等方面问题时，必须进行处理后方可投入运行，不能处理的故障必须提出整改措施以及防范措施，以保证测控装置投运后不影响对一次设备的运行监视与控制功能。2主要异常现象及对策序号异常现象愿因分析对策1测控装置面板黑屏测控装置面板黑屏，故障原因可能有：测控装置输入电源故障、测控装置电源插件故障、测控装置面板故障。核对测控装置输入电源、更换测控电源插件、测控装置面板。2测控装置与后台监控通信中断测控装置与后台监控通信中断，故障原因可能有：地址设置错误、测控装置背面通信线松动、测控装置通信管理插件故障、测控装置电源插件故障、测控装置失电。核对测控装置地址、测控装置通信线、更换测控装置通信管理插件、测控装置电源插件。34 厂站测控装置定检作业指导书编制规范3测控装置开入遥信接收不正常测控装置开入遥信接收不正常故障可能有：外部二次回路出错、测控装置CPU板故障、开入插件故障核对外部二次回路、更换测控装置CPU插件、开入插件。测控装置开出遥控不正常开出遥控不正常故障原因可能有：不满足同期开出条件、开出二次回路接线松动或错误、开出插件故障。核实同期开出条件是否满足、核对开出二次回路接线、更换开出插件。4测控装置采集测量量信息不准确测控装置采集测量量信息不准确故障原因可能有：外部二次回路出错、外部测量回路输入存在问题、测控装置交流插件或直流插件故障、测控装置CPU板故障等。准备好测控装置交、直流插件等备件。5装置时间不准确装置时间不准确，故障原因可能有：装置设置不正确、GPS对时线是否松动、GPS对时模块故障。核对检测GPS对时信号、检查GPS对时线、更换GPS对时模块。34 厂站测控装置定检作业指导书编制规范1作业后的验收与交接1.1作业后的验收与交接序号内容1作业结束后，工作负责人必须检查测控装置定值、恢复性接线等正常无误，检查压板投切是否正确。2检查工作现场环境是否干净整洁，有无遗留工器具、材料。3让运行值班人员从远方进行遥控试验，检查定检工作开展后该测控装置的遥控及部分遥信功能是否正常。4向各级调度、运行值班人员讲解本次测控装置定检内容、定检合格与否、下结论能否投运、工作中发现的问题、处理结果、有无遗留问题，并请各级调度机构自动化值班人员解除相应的安全措施。5经值班员验收合格，办理工作票终结。6在工作记录上记录存在问题和处理意见。1.2定检总结序号内容1工作负责人总结工作过程和工作完成情况，分析工作过程中出现的问题，并制定解决办法。2班长结合实际进行全面总结，并对该项工作进行客观评价。3将检定原始记录和检定证书进行审核后归档备案。234 厂站测控装置定检作业指导书编制规范附录附录A同期功能检查表工作内容500kV变电站（发电厂）间隔定检工作负责人工作单编号开始时间结束时间√序号工作流程工作内容及方法注意事项完成情况1联系总调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作2联系中调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作3联系地调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作4同期电压逻辑测试根据主接线结构，测试各种运行方式下，同期电压选择正确测试逻辑完整5检无压试验测试仪加UA=57.7V、UX=17.32V，UA=17.32V（30%）、UX=57.7V，发合闸令，断路器合不上。同期功能压板投入、检无压压板投入。测试仪加UA、UX二个电压UX所加电压角度与UA相同（同为0度。不用关心B、C两相的情况，B、C也可以不加。）同期压差整定值5.77V。测试仪加UA=57.7V、UX=17.32V，UA=17.00V、UX=57.7V，发合闸令，断路器合上。6检同期试验测试仪加UA=57.7V、UX=63.48V，UA=63.5V、UX=57.7V，发合闸令，断路器合不上。同期功能压板投入、检同期压板投入，当压差定值大于0.1Ue时，只能做上边界，不能做下边界。因下边界已不满足有压定值。测试仪加UA=57.7V、UX=63.46V，UA=63.3V、UX=57.7V，发合闸令，断路器合上。测试仪加UA=57.7V、UX=51.92V，UA=51.92V、UX=57.7V，发合闸令，断路器合不上。测试仪加UA=57.7V、UX=51.94V，UA=51.94V、UX=57.7V，发合闸令，断路器合上。测试仪加UA=51.92V、UX=51.92V，发合闸令，开关合不上。34 厂站测控装置定检作业指导书编制规范7压差试验测试仪加UA=57.7V、UX=63.48V，UA=63.5V、UX=57.7V，发合闸令，断路器合不上。0.9Ue的有压定值，有压定值不用很精确，不属于定值验证范围，可以不做。测试仪加UA=57.7V、UX=63.46V，UA=63.3V、UX=57.7V，发合闸令，断路器合上。测试仪加UA=57.7V、UX=51.92V，UA=51.91V、UX=57.7V，发合闸令，断路器合不上。测试仪加UA=57.7V、UX=51.94V，UA=51.95V、UX=57.7V，发合闸令，断路器合上。测试仪加UA=51.92V、UX=51.92V，发合闸令，开关合上。8角差试验测试仪加UA=0度、UX=16度，UA=16度、UX=0度，发合闸令，开关合不上。测试仪加UA、UX二个电压UX所加电压幅值与UA相同（同为57.7V。不用关心B、C两相的情况，B、C也可以不加。）同期相角差整定值15度。测试仪加UA=0度、UX=14度，UA=14度、UX=0度，发合闸令，开关合上。9准同期频差试验测试仪加UA=50HZ、UX=49.79HZ，UA=50HZ、UX=50.21HZ，发合闸令，开关合不上。同期功能压板投入、准同期压板投入。测试仪加UA、UX二个电压UX所加电压幅值与UA相同（同为57.7V。不用关心B、C两相的情况，B、C也可以不加。）同期频差整定值0.2Hz。测试仪加UA=50HZ、UX=49.81HZ，UA=50HZ、UX=50.19HZ，发合闸令，开关合上。10准同期滑差试验测试仪加UA=50HZ、UX=45HZ，步长0.06单位选0.25S，UA=50HZ、UX=45HZ，步长0.03单位选0.1S，发合闸令，开关合不上。同期功能压板投入、准同期压板投入。测试仪加UA、UX二个电压UX所加电压幅值与UA相同，同为57.7V。动作于频率。UX所加电压频率起步45HZ，步长0.001单位选0.1S）将开出节点接入试验台开入节点。同期滑差整定值0.2HZ/s，提前时间小于100ms，导前角一般在5度内。测试仪加UA=50HZ、UX=45HZ，步长0.05单位选0.25S，UA=50HZ、UX=45HZ，步长0.01单位选0.1S，发合闸令，开关合上。11工作后设备整定值状态核对根据定值对压板及定值进行核对恢复34 厂站测控装置定检作业指导书编制规范34 厂站测控装置定检作业指导书编制规范附录B交流采样测控装置精度检定记录工作内容500kV变电站（发电厂）间隔定检工作负责人工作负责人开始时间开始时间检定人员：环境湿度：标准测量装置被校验测量装置名称：　名称：数字式测量控制装置型号：　型号：　出厂编号：　出厂编号：　精度等级：　精度等级：　有效日期：　生产日期：　制造厂家：　制造厂家：　√序号工作流程工作内容及方法注意事项完成情况1联系总调自动化人员电话通知调度自动化人员，详细介绍工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作2联系中调自动化人员电话通知调度自动化人员，详细介绍工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作3联系地调自动化人员电话通知调度自动化人员，详细介绍工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作4被校验装置基本误差数据记录用标准测量装置进行精度校验工作前，将CT回路进行短接，PT回路从端子上解除或将连片打开，并用封条封贴电流和电压端子排外侧，防止误触碰，解开的电缆用绝缘胶布包扎好。类别等级COSφ值UI百分比二次标准值二次测量值修约误差（％）Ia0.2　0　　20　　40　　60　　80　　100　　Ic0.2　0　　20　　40　　60　　80　　100　　34 厂站测控装置定检作业指导书编制规范Ua0.2　0　　20　　40　　60　　80　　100　　120　　Ub0.2　0　　20　　40　　60　　80　　100　　120　　Uc0.2　0　　20　　40　　60　　80　　100　　120　　P0.5COSφ=0.5C50　　100　　COSφ=0.5L50　　100　　COSφ=1.00　　20　　40　　50　　60　　80　　100　　Q0.5SINφ=0.5C50　　100　　SINφ=0.5L50　　100　　SINφ=1.00　　20　　40　　50　　60　　80　　100　　34 厂站测控装置定检作业指导书编制规范谐波影响Ia0.2　50　　100　　Ic0.2　50　　100　　Ua0.2　50　　100　　Ub0.2　50　　100　　Uc0.2　50　　100　　电压最大误差：电流最大误差：％有功功率最大误差：无功功率最大误差：％频率最大误差：谐波影响最大误差：％检验：　审核：　结论：34 厂站测控装置定检作业指导书编制规范附录C直流采样检查（主要用于温度采集）工作内容500kV变电站（发电厂）间隔定检工作负责人工作负责人开始时间开始时间检定人员：环境湿度：标准测量装置被校验测量装置名称：　名称：数字式测量控制装置型号：　型号：　出厂编号：　出厂编号：　精度等级：　精度等级：　有效日期：　生产日期：　制造厂家：　制造厂家：　√序号工作流程工作内容及方法注意事项完成情况1联系总调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作2联系中调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作3联系地调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作4被校验装置基本误差数据记录根据直流采集板类型（电压型、电流型）在测控屏端子上输入额定电压及电流值以内几个值，将结果比对是否成线性、是否满足遥测精度标准在“采样值显示”、“遥测量显示”中显示的采样值应与实际加入量相等，温度误差±2℃温度采集等级输出值百分比二次标准值二次测量值修约误差（％）（Pt100）0.2(0.5)0~5V0　　20　　40　　60　　80　　100　　（Pt100）0.2(0.5)4~20mA02040608010034 厂站测控装置定检作业指导书编制规范温度采集等级输出值百分比二次标准值二次测量值修约误差（％）（Pt100）0.2(0.5)0~5V0　　20　　40　　60　　80　　100　　（Pt100）0.2(0.5)4~20mA020406080100注：当温度表刻度为150℃时，其标准值和二次测量值也要相应变更。34 厂站测控装置定检作业指导书编制规范附录D开入接点检查（状态量采集）工作内容500kV变电站（发电厂）间隔定检工作负责人工作负责人开始时间开始时间√序号工作流程工作内容及方法注意事项完成情况1联系总调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作2联系中调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作3联系地调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作4被校验装置基本数据记录根据装置说明书，核实开入电压等级（常见直流24V、220V）将相应电压开入测控屏端子，在“开入量显示”中查看相应位置是否反应正确装置若为直流24V开入板，需将装置本身24V作为试验开入电压。因为直流24V为隔离不接地悬空电压。34 厂站测控装置定检作业指导书编制规范附录F开出接点检查工作内容500kV变电站（发电厂）间隔定检工作负责人工作负责人开始时间开始时间√序号工作流程工作内容及方法注意事项完成情况1联系总调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作2联系中调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作3联系地调自动化人员电话通知调度自动化人员，详细交待工作时间、工作内容及工作影响范围，得到允许后方可开展工作勿约时工作4断路器就地控制手跳：短接五防锁两端，断路器控制把手“就地”位置，“同期压板”强制状态，手跳手合断路器，核对断路器动作情况该工作可不带断路器、隔离开关、接地刀闸作业，可将输出接点接入试验台的输入接点验证。也可使用普通万用表验证非同期手合：短接五防锁两端，断路器控制把手“就地”位置，“同期压板”强制状态，手跳手合断路器，核对断路器动作情况同期手合：短接五防锁两端，断路器控制把手“就地”位置，“同期压板”强制状态，手跳手合断路器，核对断路器动作情况5断路器遥控遥跳：短接五防锁两端，断路器控制把手“远方”位置，“同期压板”强制状态，“遥控合闸压板”“遥控分闸压板”投入状态，遥控分、合断路器，核对断路器动作情况该工作可不带断路器、隔离开关、接地刀闸作业，可将输出接点接入试验台的输入接点验证。也可使用普通万用表验证非同期遥合：短接五防锁两端，断路器控制把手“远方”位置，“同期压板”强制状态，“遥控合闸压板”“遥控分闸压板”投入状态，遥控分、合断路器，核对断路器动作情况同期遥合：短接五防锁两端，断路器控制把手“远方”位置，“同期压板”强制状态，“遥控合闸压板”“遥控分闸压板”投入状态，遥控分、合断路器，核对断路器动作情况34 厂站测控装置定检作业指导书编制规范6刀闸遥控“遥控允许压板”投入状态，遥控分、合各隔离开关、接地刀闸，核对其动作情况7装置闭锁（至公用测控装置）验证装置闭锁断路器、隔离开关、接地刀闸遥控动作8测控装置直流消失（至公用测控装置）验证装置闭锁断路器、隔离开关、接地刀闸遥控动作34'
