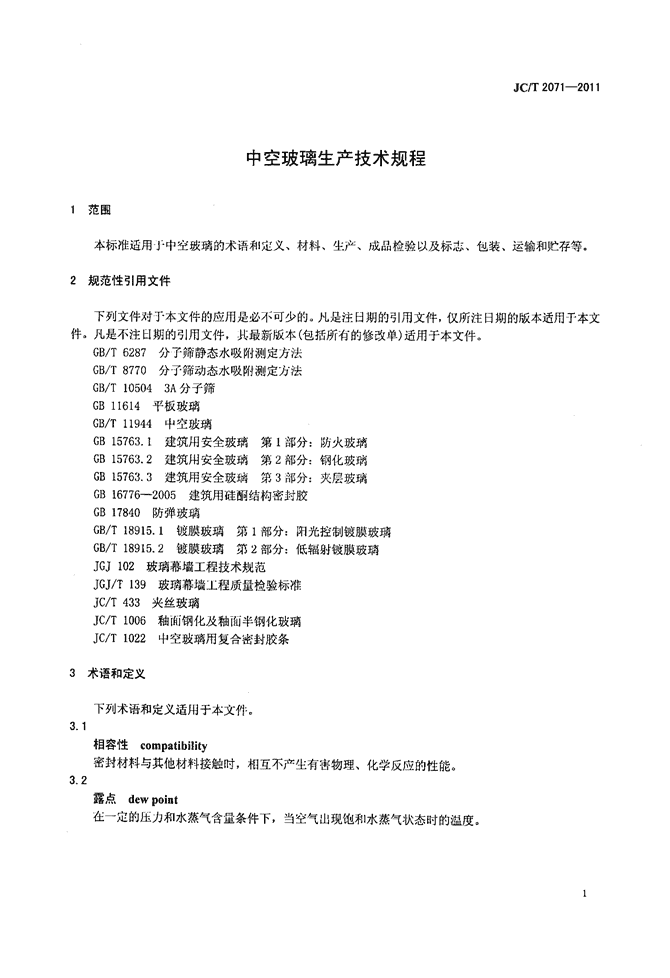

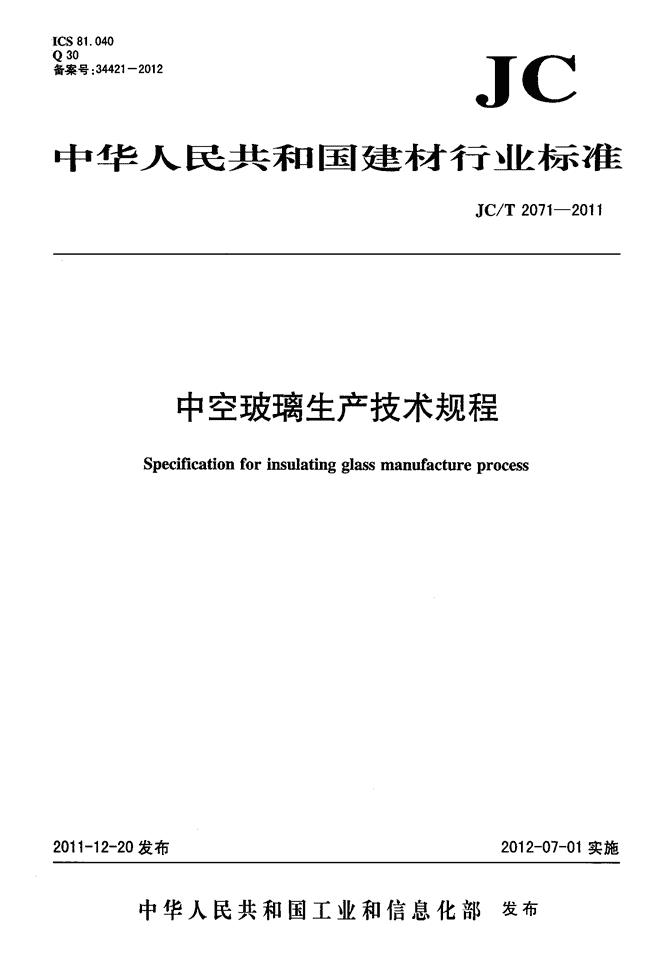

'ICS81．040Q30备案号：34421--2012JC中华人民共和国建材行业标准JC／T2071—2011中空玻璃生产技术规程Specificationforinsulatingglassmanufactureprocess201卜12—20发布2012-07—01实施中华人民共和国工业和信息化部发布 刖吾JC，T2071—2011本标准按照GB／T1．1—2009给出的规则起草。本标准由中国建筑材料联台会提出。本标准山全国建筑用玻璃标准化技术委员会(SAC／TC255)归口。本标准负责起草竹位：中国建筑玻璃与工业玻璃协会。本标准参加起草单位：中固南玻集⋯股份有限公司、信义玻璃控股有限公司、上海耀华皮尔金顿玻璃股份有限公司、浙江巾力控股有限公司、南京振博工贸有限责任公司、同家玻璃质量监督检验巾心、中国建筑材料检验认证中心、成都硅宗科技实业有限责任公司、涿州市春光中空玻璃铝条有限公司、郑州中原应用技术研究开发有限公司、济南华亚现代(玻璃)机械有限公司、广州市白云化工实业有限公司、大连海鑫化工有限公司、泰诺风保泰(苏州)隔热材料有限公司、杭州之江有机硅化工有限公司、北京卓越中空玻璃有限公刊、郑州围泰轻化工业有限公_石：J、北京市华丽建材装饰有限公刊、美国创奇公司、美国艾杰中空玻璃技术股份有限公司、李赛克玻璃技术(上海)有限公司、格雷斯中困有限公司本标准主要起草人：张彦铮、李会、刘军、乔驰、许武毅、龙霖星、周志武、王铁华、张徵明、张健、曾裕斌。本标准为首次发布。 中空玻璃生产技术规程JC／T2071—20111范围本标准适用J砷空玻璃的术语币I定义、材料、生产、成品检验以及标志、包装、运输和贮存等。2规范性引用文件下列文件对丁．本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T6287分子筛静态水吸附测定方法GB／T8770分予筛动态水吸刖测定方法GB／T105043A分子筛GB11614平板玻璃GB／T11944中空玻璃GB15763．1建筑用安全玻璃第1部分：防火玻璃GB15763．2建筑川安全玻璃第2部分：钢化玻璃GB15763．3建筑用安全玻璃第3部分：夹层玻璃GB16776--2005建筑用硅酮结构密封胶GB17840防弹玻璃GB／T18915．1镀膜玻璃第1部分：阳光控制镀膜玻璃GB／T18915．2镀膜玻璃第2部分：低辐射镀膜玻璃JGJ102玻璃幕墙工程技术规范JGJ／T139玻璃幕墙工程质量检验标准JC／T433央丝玻璃JC／T1006釉而钢化及釉面半钢化玻璃JC／T1022中空玻璃用复合密封胶条3术语和定义3．13．2下列术语和定义适用于本文件。相容性compatibility密封材料与其他材料接触时，相互不产生有害物理、化学反应的性能。露点dewpoint在一定的压力和水蒸气含量条件下，当空气出现饱和水蒸气状态时的温度。 JC／T2071—2013．3金属间隔条metalspacer由金属材料或金属与其他材料组合的材$：}构成空腔，用于填充干燥剂、隔离中空玻璃原片、起支撑作片j的结构制品。34复合胶条compoundsealingspacer以丁基胶为主耍材料、嵌入波浪形支撑带并挤压成一定形状，内部含有下燥剂、用1‘巾空玻璃分雕支撑、边部密封的制品。3．5冷封口Coolsealed将复合胶条中窄玻璃及胶条冷却到室温后，使用热风枪或红外线灯将复合胶条封口处局部加热并进行封口。4材料4．1一般要求中空玻璃用材料包括玻璃、间隔材料、密封材料、干燥剂等，各种材料均应符合相应国家标准或行业标准的要求，尚无相应标准的材料应符合设计要求。材料应有合格证，进口材料应有相关证明。4．2玻璃中{=|i!玻璃可选用符合GB11614的平板玻璃、符合GB15763．1的防火玻璃、符合GB15753．2的钢化玻璃、符台GB15763．3的夹层玻璃、符合GB／T18915．1的阳光控制镀膜玻璃、GB／T18915．2的低辐射镀膜玻璃、符合JC／T1006的釉面钢化及釉面半钢化玻璃、符合GB17840的防弹玻璃、符合Jc／T433的夹丝玻璃。43密封材料43．1金属间隔条中空玻璃笫一道密封胶应使用J‘基热熔密封胶，第二道密封胶可使用硅酮胶、聚硫胶或聚氨酯胶等。43．2硅酮结构胶的注胶宽度、厚度应符合JGJ102设计要求。433中空玻璃用弹性密封胶选用前应按GB16776--2005进行密封胶与玻璃的粘结性试验和丁基胶的相容性试验，合格后方能选用。434中空玻璃用弹性密封胶使用前应按GB16776—2005的附录D进行混合均匀性、适用期的检验。43．5中空玻璃用弹性密封胶在中空玻璃生产过程中应按GBL6776—2005的附录D的D．1的方法A、方法13分别进行密封胶与玻璃粘结性检验。436中空玻璃密封胶外包装要标明产品名称、生产批次、生产日期、配比、重量等参数，适用期在12个月以内。437不同型号产品和不同厂家的密封胶A组份、B组份严禁混H{。4．38复合胶条式中空玻璃使用的复合密封胶条应符合JC／T1022的要求。4．4其他材料包括问隔条、连接件、，T燥剂等。 JC／T2071—201144．1间隔条可选用铝间隔条、不锈钢间隔条、有机材料与不锈钢复合间隔条、复合弹性非金属间隔条等。4．4．2连接件的尺寸应与间隔条内孔尺寸相匹配，尺寸公差应符合要求，表面应处理干净。角插件和直插件应设计有止退齿，防止间隔条松脱。4．4．3中空玻璃干燥剂应选用3A孔径的分子筛，并符合GB／T10504的规定。用于中空玻璃的其他干燥剂的性能应不低于GB／T10504或者其他相关标准的要求。5生产51一般要求51．1生产中空玻璃产品的企业应具备满足生产要求的设备，并定期进行维护保养。5．1．2中空玻璃生产企业应具备必要的量具和检测设备，并定期进行计量检定。5．1．3从事中空玻璃生产的作业人员，应具备相应的专业技能，持证上岗。5．1．4中空玻璃生产应具备完善的工艺操作规程或作业指导书。515中空玻璃的生产场所应在清洁、干燥、通风良好的室内，温度及湿度应满足生产的要求。51．6玻璃的切割应避免划伤玻璃，使用易挥发、易清洗的切割油。5．1．7玻璃切割机、磨边机的加工精度应满足中空玻璃尺寸精度、对角线精度和边部质量的要求。5．1．8玻璃应进行边部处理。玻璃厚度不大于10mm时，其磨边棱角宽度应不小于0．5mm，厚度在10mm以上的，其磨边棱角宽度应不小于1frilll。5．1．9清洗玻璃的第二道清洗水宜使用去离予水；清洗镀膜玻璃应使用去离子水，去离子水的电导率应小于201as／cm。5110中空玻璃清沈机可以是立式或卧式，清洗机麻避免划伤镀膜玻璃膜层，并保证玻璃的表面清洗干净。5．1．11中空玻璃清洗机的干燥风应经过滤处理。5．1．12经清洗后的玻璃表面不允许产生划伤、破角、水渍或残留水珠等缺陷。5．1．13有结构粘结要求的巾空玻璃应使_H{硅酮结构密封胶，注胶厚度及宽度应符合现行国家标准和设计要求。5．114使用离线低辐射镀膜玻璃制作叶1空玻璃时，在其边部封胶区应除膜；需要开孔的中空玻璃，开孔处的封胶区也应除膜。5．1．15中空玻璃采用钻孔安装时，必须进行倒角处理。51．16中空玻璃用于开孔的点支式玻璃幕墙时，开孔处应采用双道密封。5．2金属间隔条中空玻璃的制作5．2．1生产工艺流程生产工艺流程见图l。 图1金属间隔条中空玻璃生产流程图52．2设备或装置生产铀Ik应具备切割设备或装置、磨边机、清洗干燥机、上框装置、合片装置、压片机、手动或自动封胶机、丁基胶涂布机等生产设备。5．2．3生产准备工作生产应进行如下准备工作：a)检查清沈机水位，预热清洗水，采用去离予水时，应检查水的电导率；b)加工离线低辐射镀膜玻璃时，应检查除膜设备的状态，调整除膜机除膜宽度；c)检查密封胶的有效期、批次、型号。524上片、除膜和清洗工序生产企业应对玻璃的外观质量、尺寸偏差、除膜质量、清洗质量提出具体要求。5．25间隔条制作和干燥剂灌装工序金属间隔条外表面应清洁、无损伤、无变形，切口应平滑、见毛刺。手工充气的中空玻璃应在间隔条上预埋充、放气嘴。干燥剂应定期按GB／T6287、GB／T8770或其他相关标准的要求，测量吸附容量和吸附速率。干燥剂填充量应符合表1的要求。表1干燥剂填充量间隔条型号6A9A12A15A16A20Al干燥剂填允量／(g／m)≥1425324455525．5问隔条干燥剂灌装孔，应使用丁基胶密封。5256灌装干燥剂后，间隔框宜在45min内完成合片。5．26丁基胶涂布工序52．6．1丁基胶涂布应均匀、连续。5262压合后，丁基胶宽度应不小于3mm。5．2．7上框、合片(充气)及压合工序，234525 JC，T2071—20115．2．7．1上框成检查问隔条规格、尺寸。52．7．2玻璃定位准确，问隔条与玻璃边部的距离应满足封胶深度的要求。5．273压合后的中空玻璃厚度、替差应符合标准要求。5．274充气中空玻璃的惰性气体充气最应不小于85％。528封胶工序528．1巾空玻璃的二道密封胶宜使用双组份打胶机封胶。5．2．82封胶作业前应进行混胶均匀性测试，榆查双组份密封胶的适用期和混合均匀性。5．2．8．3封胶时，环境温度宜不低1：10℃。5．2．8．4密封胶应均匀注入，填实封胶区52．8．5已封胶的中空玻璃应逐片隔开、宜立式静置固化，固化后方能搬运。5．2．8．6点支式中空玻璃的结构件上的密封材料应与玻璃有效崭封。5．3复合胶条中空玻璃制作5．3．1生产工艺流程生产工艺流程见图2。图2复合胶条中空玻璃生产流程图5．32复合胶条中空玻璃生产设备复合胶条中空玻璃生产应具备切割设备、磨边设备、清洗干燥设备、胶条贴敷操作装置、合片装置、热压设备及其他辅助设备。5．33生产准备工作53．3．1检查复合胶条包装袋内的湿度指示卡是否变色。53．3．2打开包装后，再次使用前应进行露点下移实验。53．3．3复合胶条在使用前，应放置在合片室内不少于5h。53．4复合胶条贴敷工序5．34．1复合胶条的端头应切成直角，T燥剂面朝向玻璃腔体内部。53·4．2复合胶条端头距离玻璃边部5mm～6mm，外边缘与玻璃边平行，距边部符合要求，尾端超出玻璃边部约lmm～3mm。5·343复合胶条铺敷后应于|ji留排气口，排气口间隙约为lmm，需充气的中空玻璃则应留出约4Ⅲm充气口。534．4复合胶条不应拼接使用。5．3．5合片工序 JC，T2071—20115．3．51合片室宜安装送风装置；温度宣控制在15℃～25℃，相对湿度宜控制在不火于70％。5352两片或多片玻璃定位准确，复合胶条内表面平直。5353复合胶条应与玻璃的平面甲巍，角部宜呈商角状。5．3．6热压工序536．1热压机出口处胶条的温度应控制在40℃～55℃之间。53．62热压后的中空玻璃厚度、叠差应符合要求。537封口5．3．7．1复合胶条封口处应完全贴合、无缝隙。5．372中卒玻璃窄边尺寸小于表2所列尺寸，须采用冷封口方式操作。表2冷封口中空玻璃窄边尺寸范围单位为毫米玻璃厚度3d56窄边尺寸≤380≤460≤500≤570537．3等待冷封口的中空玻璃应封口朝上，垂直放置。5．38封胶工序5．3．8．1复合胶条中空玻璃可根据设计要求进行封胶，封胶前应进行相容性试验。53．8．2采用聚硫胶做二道密封时，呵采用完全封胶或分段结构封胶；采用硅酮结构胶做二道密封时必须多段封胶；多段封胶每段艮度为150mm。6成品检验6．1中空玻璃的质量应符合GB／T11944的规定。6．2玻璃幕墙用中空玻璃应符合JGJ／T139的有关规定。7标志、包装、运输和贮存7．1标志7．11产品标志每块产品应有明确的标志、生产厂名或商标。7．1．2包装标志包装标志应符合困家有关标准的规定。包装箱上应标明“防潮、易碎、向上”及开箱方向等标志i箱卡上应标明产品规格、数量、生产厂名、商标、应符合的产品标准代号，箱卡必须tlI质检员签章后成品才能入库。72包装中窄玻璃用术箱、集装架(箱)包装，玻璃应立放、相互隔丌，并有防雨措施。6 73运输产品叫‘用各种类型车辆运输，4贮存产品应垂直放置贮存在通风、搬运规则、条件应符合国家有关标准的规定。干燥的室内。JC，r2071—2011 JC，r2071—2011A．1材质附录A【规范性附录)不锈钢间隔条不锈钏间隔条材料为铬锰系奥氏体不锈制。A．2规格不锈钢间隔条截而外形如图A．1所示。常用规格型号为8A、IOA、12A、15A、16A、20A，特殊规格型号要求与供应商联系。、慌明：w--间隔条宽度仔—一间隔条高度肺——肩高：沪—一间隔条壁厚。A3质量要求图A1不锈钢间隔条A．3．1表面应光沽，无油污。A．3．2外形及尺寸偏差满足使用要求。A3．3正而的通气孔须通透、均布，不得有问断或缺孔，且干燥剂颗粒物4i得漏flj。A3．4应能与密封胶紧密粘结。A．35折弯后，边部要平整、无褶皱、无突起，角部及顶部不允许有破裂。8 附录B(规范性附录)有机材幸萼与不锈钢复合间隔条B1材质有机材料与不锈钢复合间隔条的材质足不锈钢与有机材料．B2规格有机材料与小锈铡复合间隔条的基本外形见图B1．常用型号为8A、12A、t5A、16A、20A，特殊规B34应能与晰封腔紧密桔结。 JC，r2071—2011C1实验目的附录c(规范性附录)露点下移试验方法本实验的目的是为了确定复合胶条干燥剂的活性并具有二r燥密封间隔层的能力。c．2．1两片干净、干燥的3mm浮法玻璃，尺寸为127minxl27mm。c2．2至少有一个平面、尺寸为30mmX30mm×30mm的冰块。C．2．3水。c．2．4秒表计时装置。c．2．5刚刚打开包装的复合胶条样品。c．3操作程序c．3．1将玻璃和复合胶条装配成中空玻璃样品。c3．2压合并密封角部。c3．3使用127mmX127mm的玻璃片，悬空放置以保证玻璃片下面有空气层，放置少量水在玻璃表面上，然后将冰立方的平面放置到玻璃表面上3min。观察玻璃背面产生的水汽情况，以确定在制作样品时周围环境中水汽存在的程度。c．34在23℃±2。C条件下放置中空玻璃样品2h。c．3．5放置少量水在中空玻璃样品的上表面，然后将冰立方(O。C)的平面放置到中空玻璃样品的玻璃表面上3min。c3．63min后移开冰立方，并用另外的水滴在与冰立方接触的玻璃表面处(见图C．1)。lO说明：l——冰块：2——玻璃：3——复合胶条。图c1露点下移试验示意图23 c37快速地在样品li面放置自然光渊，从上面迅速观察·p空玻璃样品腔体内部结露情况。C4-眭能要求2h后，在I|1空玻璃样品内部应没有结露形成。如果2h后有结露形成，应该重新进行测试，测试样品继续在23℃±2℃放置24h，如果rl；空玻璃内部存在结露，相关的复合胶条不能使用。 JC，T2071—2011D．1材质附录D(资料性附录)复合弹性非金属间隔条复合弹性非金属问隔条是由EPDM(三元乙丙)或硅酮材料与干燥荆(粉末状)混合制作的弹性微孔结构，背侧带有防潮能力极强的多层高聚酯膜，两侧为丙烯酸结构粘合剂。D．2规格D2．1门窗用复合弹性非金属间隔条，是具有逆向双道密封结构、截而为长方形的带状产品。产品厚度为4．8Him和6．4mm，宽度范围是2．5mm至25mm。D．2．2幕墙用复合弹性非金属间隔条是具有三重密封结构、截面为“T”型的带状产品。产品厚度为6．4mm和7．3mill，宽度范围是8mm至22mm。D．3质量要求D．3．1表面平整、光滑、不鼓包、无气泡，无气味，颜色均匀稳定。D．3．2透水率满足密封性能要求。D33外形及尺寸偏差满足使用要求。0．3．4应能与玻璃紧密粘结。12 ㈣㈣删勰JC厂r2071—2011中华人民共和国建材行业标准中空玻璃生产技术规程JC／T2071--2011}中国建材工业出版社出版建筑材料工业技术监督研究中心(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷版权所有不得翻印}开本880×12301／16印张1．125字数30千字2012年5月第一版2012年5月第一次印刷印数l一400定价26．00元书号：155160·063{编号：0752罔址：www．standardc@c．com电话：(010)51164708地址：北京朝阳区管庄东里建材大院北楼邮编：100024本标准如出现印装质量问题，由发行部负责调换。'
