预干燥 厂房压型钢板招标技术规范书(修改)

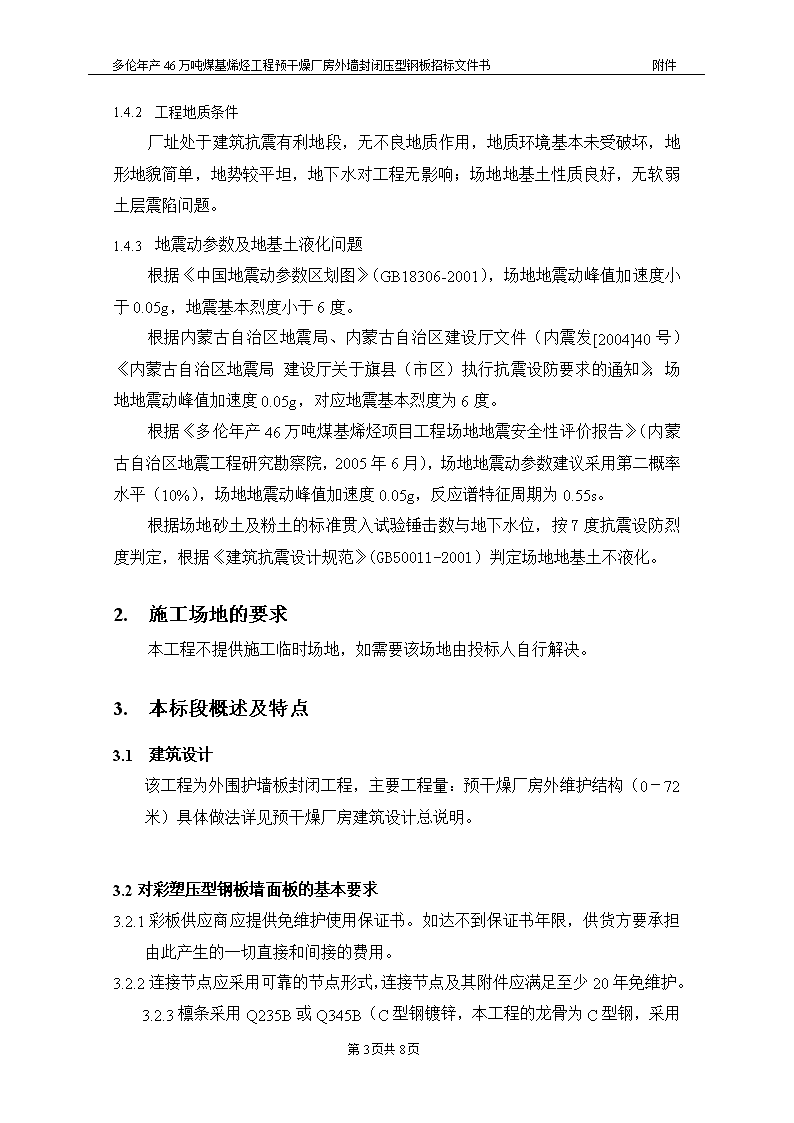

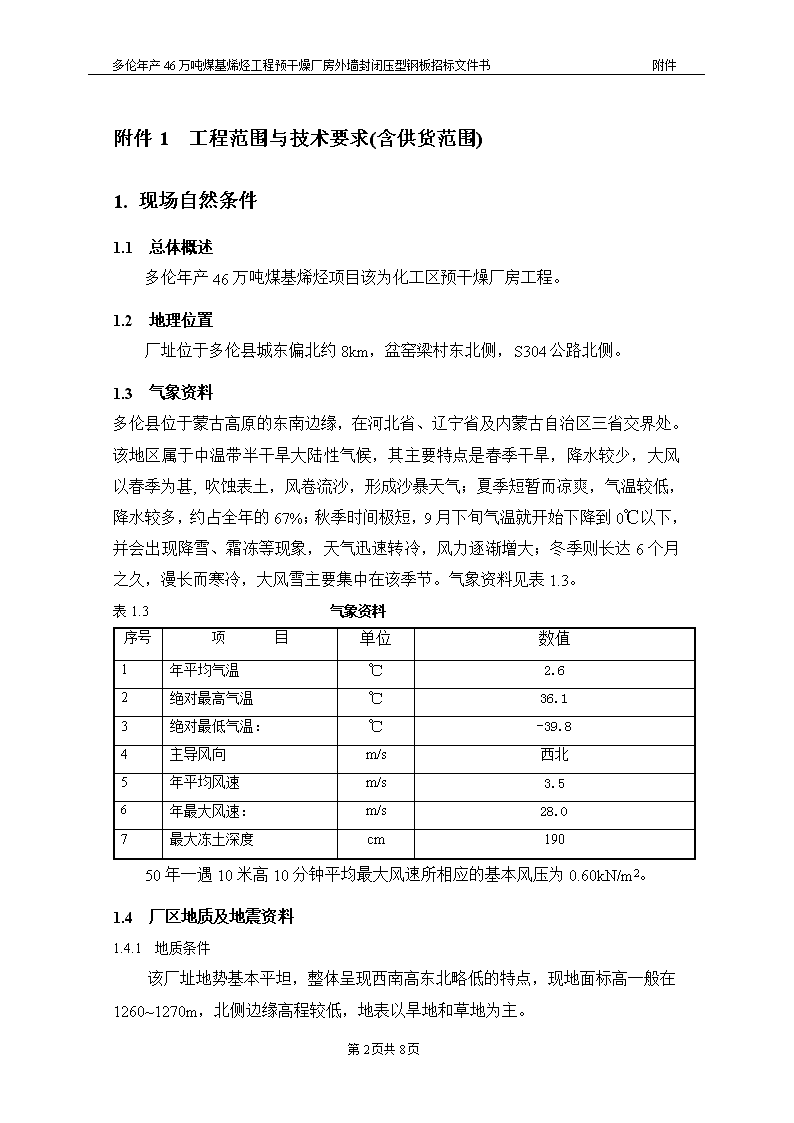

'多伦年产46万吨煤基烯烃工程预干燥厂房外墙封闭压型钢板招标文件书附件多伦年产46万吨煤基烯烃工程预干燥厂房复合压型钢板技术规范书内蒙古大唐国际锡林郭勒盟煤化项目筹备处2007年7月第7页共8页 多伦年产46万吨煤基烯烃工程预干燥厂房外墙封闭压型钢板招标文件书附件附件1工程范围与技术要求(含供货范围)1.现场自然条件1.1总体概述多伦年产46万吨煤基烯烃项目该为化工区预干燥厂房工程。1.2地理位置厂址位于多伦县城东偏北约8km，盆窑梁村东北侧，S304公路北侧。1.3气象资料多伦县位于蒙古高原的东南边缘，在河北省、辽宁省及内蒙古自治区三省交界处。该地区属于中温带半干旱大陆性气候，其主要特点是春季干旱，降水较少，大风以春季为甚,吹蚀表土，风卷流沙，形成沙暴天气；夏季短暂而凉爽，气温较低，降水较多，约占全年的67%；秋季时间极短，9月下旬气温就开始下降到0℃以下，并会出现降雪、霜冻等现象，天气迅速转冷，风力逐渐增大；冬季则长达6个月之久，漫长而寒冷，大风雪主要集中在该季节。气象资料见表1.3。表1.3气象资料序号项目单位数值1年平均气温℃2.62绝对最高气温℃36.13绝对最低气温：℃-39.84主导风向m/s西北5年平均风速m/s3.56年最大风速：m/s28.07最大冻土深度cm19050年一遇10米高10分钟平均最大风速所相应的基本风压为0.60kN/m2。1.4厂区地质及地震资料1.4.1地质条件该厂址地势基本平坦，整体呈现西南高东北略低的特点，现地面标高一般在1260~1270m，北侧边缘高程较低，地表以旱地和草地为主。第7页共8页 多伦年产46万吨煤基烯烃工程预干燥厂房外墙封闭压型钢板招标文件书附件1.4.2工程地质条件厂址处于建筑抗震有利地段，无不良地质作用，地质环境基本未受破坏，地形地貌简单，地势较平坦，地下水对工程无影响；场地地基土性质良好，无软弱土层震陷问题。1.4.3地震动参数及地基土液化问题根据《中国地震动参数区划图》（GB18306-2001），场地地震动峰值加速度小于0.05g，地震基本烈度小于6度。根据内蒙古自治区地震局、内蒙古自治区建设厅文件（内震发[2004]40号）《内蒙古自治区地震局建设厅关于旗县（市区）执行抗震设防要求的通知》，场地地震动峰值加速度0.05g，对应地震基本烈度为6度。根据《多伦年产46万吨煤基烯烃项目工程场地地震安全性评价报告》（内蒙古自治区地震工程研究勘察院，2005年6月），场地地震动参数建议采用第二概率水平（10%），场地地震动峰值加速度0.05g，反应谱特征周期为0.55s。根据场地砂土及粉土的标准贯入试验锤击数与地下水位，按7度抗震设防烈度判定，根据《建筑抗震设计规范》（GB50011-2001）判定场地地基土不液化。2.施工场地的要求本工程不提供施工临时场地，如需要该场地由投标人自行解决。3.本标段概述及特点3.1建筑设计该工程为外围护墙板封闭工程，主要工程量：预干燥厂房外维护结构（0－72米）具体做法详见预干燥厂房建筑设计总说明。3.2对彩塑压型钢板墙面板的基本要求3.2.1彩板供应商应提供免维护使用保证书。如达不到保证书年限，供货方要承担由此产生的一切直接和间接的费用。3.2.2连接节点应采用可靠的节点形式，连接节点及其附件应满足至少20年免维护。3.2.3檩条采用Q235B或Q345B（C型钢镀锌，第7页共8页 多伦年产46万吨煤基烯烃工程预干燥厂房外墙封闭压型钢板招标文件书附件本工程的龙骨为C型钢，采用高强度镀锌钢带滚压成型，采用热浸镀锌，基材厚度为2.0mm，基材最小屈服应力为450Mpa，最小镀锌量为275g/m2），其表面防腐措施应满足至少20年免维护，檩条的挠度不应大于L/200。3.2.4檩条间距为1.5米（以图纸埋件间距为准）3.2．5墙面板外层选用0.6mm厚上海宝钢镀锌彩色压型钢板（镀锌层重量Zn180），外漆层为聚脂，正面底漆5µm、面漆20µm，背面涂层5µm，板型V125型。3.2.6墙面内层板采用0.4mm厚上海宝钢镀锌板型V840型压型钢板，外漆层为聚脂。3.4对保温材料的要求3.4.1.1墙板的保温层设计厚度100mm，材料为聚苯板。3.4.1.2岩棉板表观密度：20kg/m3。3.5固定方式：3.5.1螺栓固定。3.5.2搭接方式：横向直接插入连接；纵向不少于150-200mm。4供货范围招标人不提供工程量清单，本标工程范围内的工程量由投标人根据招标人提供的图纸（见附件1、附件2），凭借自己的经验自行确定工程量（附件2中煤气化建筑设计总说明作为参考）。以最终的施工图为准，并备有2%的余量主厂房墙板。并应包含以下内容：4.1所有压型钢板的檩条、连接件、密封件、异型板及其他相关配件4.2异型板：包角板、泛水板、挡水板、导流板、压顶板及变形缝盖板等配件均采用与面层相同的彩色镀铝锌板制作。4.3连接件：连接螺栓、自攻钉、铝质抽芯铆钉等连接件应满足强度要求、防水要求、及施工要求，并采用专业厂生产的质量可靠的专用产品。4.4密封条：软质泡沫聚氨脂密封胶条.4.5密封膏：聚硫、硅酮或其他优质密封膏.第7页共8页 多伦年产46万吨煤基烯烃工程预干燥厂房外墙封闭压型钢板招标文件书附件4.6泡沫堵头：软质泡沫聚氨脂制品，不干胶粘贴.4.7角铝：国标成品.4.8其他：及安装固定所必须的配套材料。5工作范围5.1需方给供货方提供本工程布置图，深度满足供货方开展工作的要求。5.2供货方须根据需方提供的图纸进行金属墙板布置及节点设计、墙檩布置设计。墙板檩条间距约1.5m，檩条固定在框架混凝土柱或钢柱上的预埋铁件上。5.3墙屋面板安装、施工在本标段范围内。6技术资料和交付进度6.1一般要求6.1.1供货方提供的资料应使用国家法定单位制即国际单位制。6.1.2资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整，满足工程要求。6.1.3供货方资料的提交应及时、充分，满足工程进度要求。供货方在接到中标通知书后三天内与设计院进行技术配合，七天内给出全部配合设计的技术资料和交付进度清单，并经买方确认。6.1.4供货方提供的技术资料为配合设计资料、施工维护资料等。6.1.5对于其它没有列入合同技术资料清单，却是工程所必需的文件和资料，一经发现，卖方必须及时免费提供。6.1.6供货方提供的技术资料为15套。技术配合资料3套。6.2文件要求6.2.1投标阶段供货方应提供技术资料、品质保证、产品样本等。6.2.2配合工程设计的资料与图纸，包括金属墙板布置草图、节点处理详图、墙架布置草图等。供货方应与需方密切配合，根据工程情况及时修改布置，保证工程进度。6.2.3施工阶段图纸包括金属墙板布置及详图，墙架布置图以及施工指导说明书，在合同签订3个月内提供，图纸深度能满足现场施工要求。第7页共8页 多伦年产46万吨煤基烯烃工程预干燥厂房外墙封闭压型钢板招标文件书附件7：备品备件及专用工具清单7.1配件7.1.1屋脊板、封檐板、包角板、泛水板、挡水板、导流板、压顶板及变形缝盖板等配件均采用与面层相同的彩色镀铝锌板制作。7.1.2连接件：连接螺栓、自攻钉、铝质抽芯铆钉等连接件一般应满足单面施工要求，并采用专业厂生产的质量可靠的专用产品。7.1.3密封条：软质泡沫聚氨脂密封胶条7.1.4密封膏：聚硫、硅酮或其他优质密封膏7.1.5泡沫堵头：软质泡沫聚氨脂制品，不干胶粘贴7.1.6角铝：市售成品7.2.专用工具7.2.1铆钉枪5套7.2.2切割机2套7.2.3手提电钻5套7.2.4麻花钻5套8.1本技术协议书适用于多伦年产46万吨煤基烯烃工程所用彩色压型钢板和C型轻钢龙骨以及工程必要的构配件的技术要求。8.2本技术协议书中提出了最基本的、最低限度的要求，并未规定所有的技术要求和适用的标准，也未充分引述有关标准和规范条文。供方应保证提供符合国家有关技术规范和标准要求的高质量产品及其相应服务。8.3最终确定的技术条件作为合同的附件，并与合同文件具有相同的法律效力，本技术条件的修改需由供需双方签订补充协议。8.4在合同执行中，如国家或行业标准发生变化，应按新标准执行。附件3主要技术标准、规程、规范和规定本工程应执行下列有关规程、规范和规定，但不限于以下规程、规范。（若有新的标准则执行新标准，替代原有标准及其它相关标准。）《建筑构造通用图集》88Jx2《彩色金属压型板建筑构造节点图》Y96—T06第7页共8页 多伦年产46万吨煤基烯烃工程预干燥厂房外墙封闭压型钢板招标文件书附件《建筑结构荷载规范》GBJ9-87《钢结构设计规范》GBJ17-88《建筑抗震设计规范》GBJ-89《冷弯薄壁型钢结构技术规范》（GBJ18-88）《钢结构焊接规程》（GBJ81-91）《民用建筑节能设计标准》（JGJ26-95）《建筑外窗抗风压性能分级及检测方法》GB7106-87《建筑外窗空气渗透性能分级及检测方法》GB7107-87《建筑外窗抗风压性能分级及检测方法》GB7106-87《建筑外窗雨水渗透性能分级及检测方法》GB7106-87第7页共8页'
