rcs9647运行技术规范

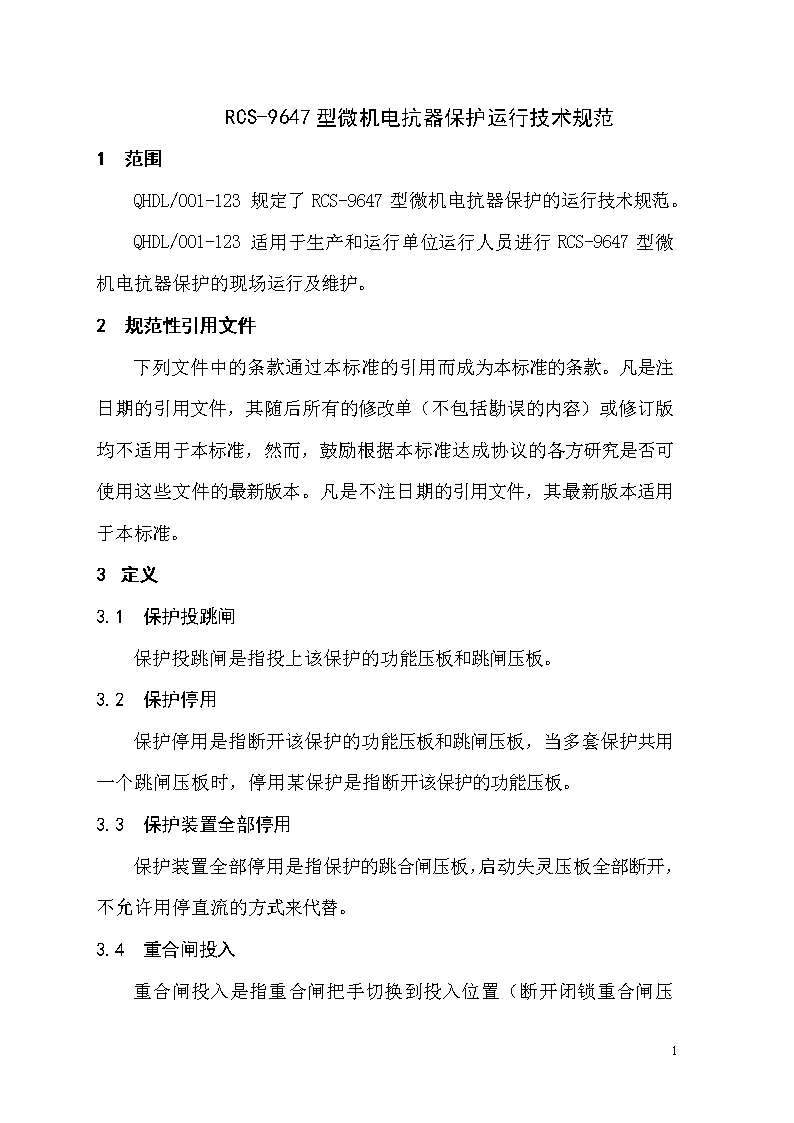

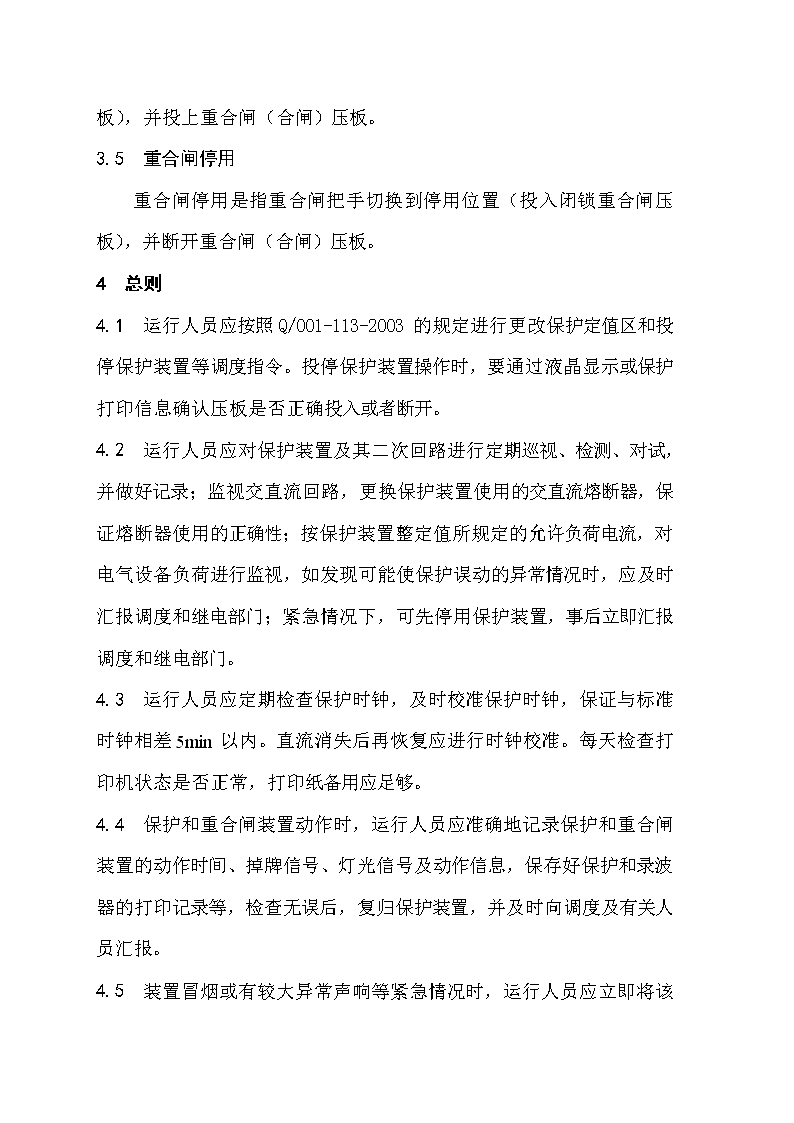

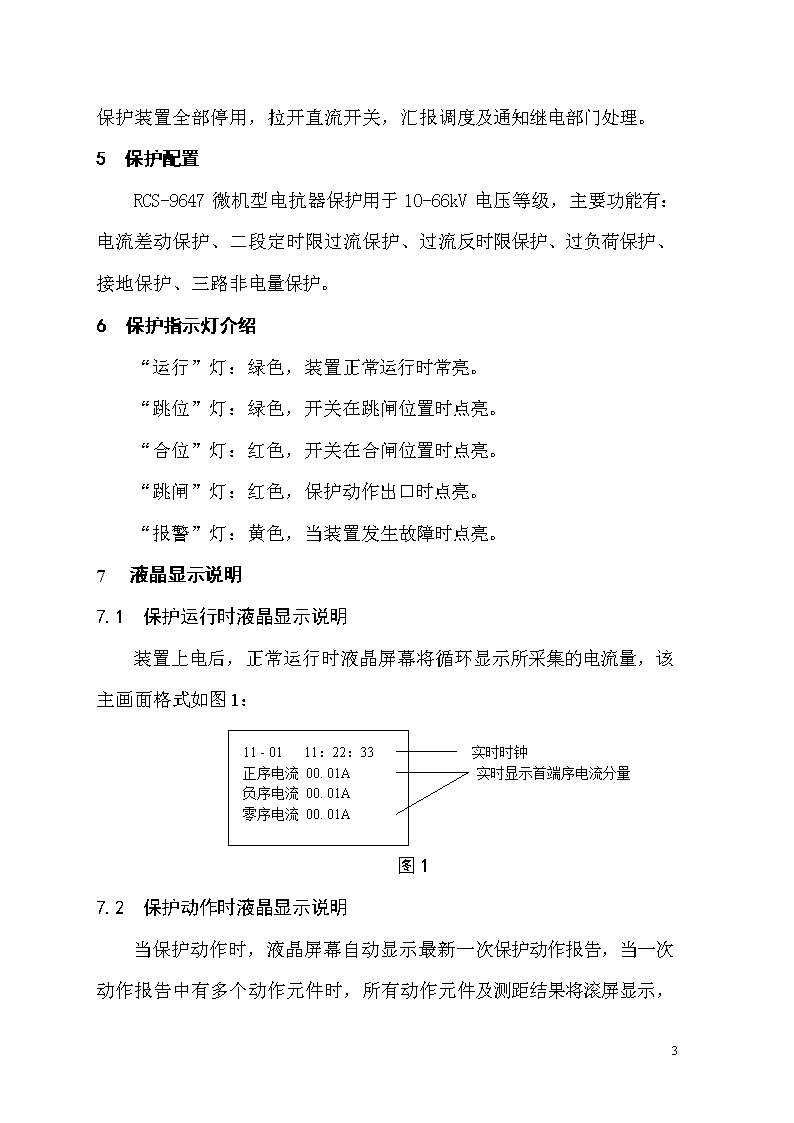

'RCS-9647型微机电抗器保护运行技术规范1范围QHDL/001-123规定了RCS-9647型微机电抗器保护的运行技术规范。QHDL/001-123适用于生产和运行单位运行人员进行RCS-9647型微机电抗器保护的现场运行及维护。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。3定义3.1保护投跳闸保护投跳闸是指投上该保护的功能压板和跳闸压板。3.2保护停用保护停用是指断开该保护的功能压板和跳闸压板，当多套保护共用一个跳闸压板时，停用某保护是指断开该保护的功能压板。3.3保护装置全部停用保护装置全部停用是指保护的跳合闸压板，启动失灵压板全部断开，不允许用停直流的方式来代替。3.4重合闸投入5 重合闸投入是指重合闸把手切换到投入位置（断开闭锁重合闸压板），并投上重合闸（合闸）压板。3.5重合闸停用重合闸停用是指重合闸把手切换到停用位置（投入闭锁重合闸压板），并断开重合闸（合闸）压板。4总则4.1运行人员应按照Q/001-113-2003的规定进行更改保护定值区和投停保护装置等调度指令。投停保护装置操作时，要通过液晶显示或保护打印信息确认压板是否正确投入或者断开。4.2运行人员应对保护装置及其二次回路进行定期巡视、检测、对试，并做好记录；监视交直流回路，更换保护装置使用的交直流熔断器，保证熔断器使用的正确性；按保护装置整定值所规定的允许负荷电流，对电气设备负荷进行监视，如发现可能使保护误动的异常情况时，应及时汇报调度和继电部门；紧急情况下，可先停用保护装置，事后立即汇报调度和继电部门。4.3运行人员应定期检查保护时钟，及时校准保护时钟，保证与标准时钟相差5min以内。直流消失后再恢复应进行时钟校准。每天检查打印机状态是否正常，打印纸备用应足够。4.4保护和重合闸装置动作时，运行人员应准确地记录保护和重合闸装置的动作时间、掉牌信号、灯光信号及动作信息，保存好保护和录波器的打印记录等，检查无误后，复归保护装置，并及时向调度及有关人员汇报。4.5装置冒烟或有较大异常声响等紧急情况时，运行人员5 应立即将该保护装置全部停用，拉开直流开关，汇报调度及通知继电部门处理。5保护配置RCS-9647微机型电抗器保护用于10-66kV电压等级，主要功能有：电流差动保护、二段定时限过流保护、过流反时限保护、过负荷保护、接地保护、三路非电量保护。6保护指示灯介绍“运行”灯：绿色，装置正常运行时常亮。“跳位”灯：绿色，开关在跳闸位置时点亮。“合位”灯：红色，开关在合闸位置时点亮。“跳闸”灯：红色，保护动作出口时点亮。“报警”灯：黄色，当装置发生故障时点亮。7液晶显示说明7.1保护运行时液晶显示说明装置上电后，正常运行时液晶屏幕将循环显示所采集的电流量，该主画面格式如图1：11-0111：22：33实时时钟正序电流00.01A实时显示首端序电流分量负序电流00.01A零序电流00.01A图17.2保护动作时液晶显示说明5 当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件及测距结果将滚屏显示，格式如图2；小数点前三位为整组动作的序号小数点后两位为在一次整组中各动作元件的排列次序001．0101—01—01起动绝对时间112233444时、分、秒、毫秒故障相显示Ia010.50A最大故障相电流过流II段动作保护动作元件图27.3装置自检时液晶显示说明保护装置运行中，硬件自检出错或系统运行异常将立即显示自检报告，格式如图3：报警05-11-1015：20：20：377自检发生的时间装置报警自检发生位置控制回路断线自检故障内容图38运行人员检查项目装置正常运行时，“运行”灯应亮，“报警”灯应不亮。“合位”灯亮，“跳位”灯不亮。保护装置的液晶屏幕应显示正常运行时主画面。保护屏上的所有压板及各把手应投在相应位置，各交直流空气开关（保险）应在合位。9时钟调整在主画面状态下，按“△”键进入主菜单，选择“时间设置”菜单按“确认”键。按“△”、“▽”、“〈”、“〉”键用来选择，“＋”、“－”键用来修改。按“取消”键为不修改返回，“确认”5 为修改后返回。如为自动化站中的设备，监控系统将在几分钟内对保护装置进行一次校时。10定值区切换在主画面状态下，按“△”键进入主菜单，选择“装置参数设定”菜单按“确认”键进入，选择“装置参数”菜单中“定值区号”来进行定值区修改。按“△”、“▽”、“〈”、“〉”键用来选择，“＋”、“－”键用来修改。按“取消”键为不修改返回，“确认”为修改后返回，此时必须按“复位”键，方能执行该定值区定值。11打印报告装置本身不提供打印机，通过监控后台机可以实时调用定值和报告，并可以方便的进行打印。12异常处理装置自检出错时，将显示相应异常信息，其信息含义及处理方法见表1：表1序号自检出错信息含义处理方法1RAM出错保护板RAM出错，“运行”灯熄灭，闭锁保护立即汇报调度5 停用微机保护通知继电保护人员处理2EPROM出错保护板ROM出错，“运行”灯熄灭，闭锁保护3定值出错保护板定值出错，“运行”灯熄灭，闭锁保护4电源故障硬件电源故障时，“运行”灯熄灭，闭锁保护5PT断线电压回路断线，“报警”灯亮检查电压（电流）二次回路是否断线或立即汇报调度并通知继电人员处理6CT断线电流回路断线，“报警”灯亮7频率异常系统频率小于49.5Hz超过10s，“报警”灯亮停用低周保护，通知继电保护人员。8TWJ异常TWJ=1且任一相电流大于0.06In超过10s，“报警”灯亮检查开关辅助接点9控制回路断线TWJ和HWJ都为0，“报警”灯亮检查开关辅助接点10跳（合）压力报警压力降低，“报警”灯亮同时闭锁跳（合）闸检查压力，并立即通知有关人员处理11接地报警零序电压过高，“报警”灯亮检查是否接地，通知有关人员处理5'
