jjf1042-1993 直流电动势计量保证方案技术规范

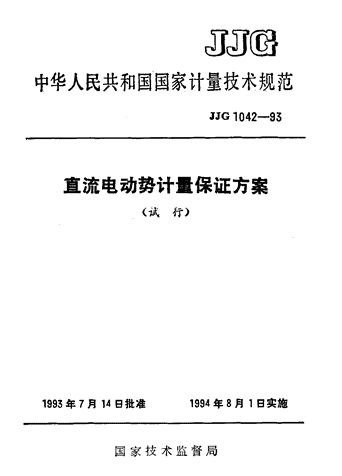

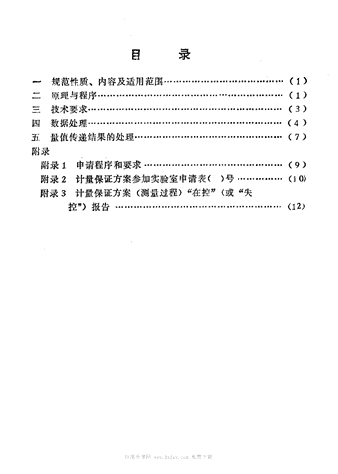

'中华人民共和国国家计量技术规范JJG1042-93直流电动势计蚤保证方案(试行)1993年7月14日批准1994年8月1日实施国家技术监督局 目录一规范性质、内容及适用范围·......................................(1)二原理与程序········································‘··········⋯⋯(1)三技术要求·..............................................................(3)四数据处理··························，.··························⋯⋯(4)玉量值传递结果的处理···········。····························一(7)附录附录1申请程序和要求···········，····························一(9)附录2计量保证方案参加实验室申请表()号······”··”二(Uo)附录3计量保证方案(测量过程)“在控”(或“失控”)报告·.....................................................(12)标准分享网www.bzfxw.com免费下载 直流电动势计量保证方案声必.令.令.今.今.令·今.夺.令、里公，”价.今.盛.技术规范(试行)，aac1042-93人.甲山.孟.份TechnicalSpecificationofMeasurement气如如如如如如如今.扩AssuranceProgramforDCEMF/S本技术规范经国家技术监督局于1993年7月14日批准，并自1994年8月1日起施行。归口单位.中国计量科学研究院纪草单位:中国计量科学研究院本规范技术条文由起草单位负责解释. 本规范主要起草人:胡衍瑞(中国计量科学研究院)标准分享网www.bzfxw.com免费下载 aac1042-93共14页第1Iii直流电动势计量保证方案技术规范(试行)一规范性质、内容及适用范围本规范是推荐性的，它规定了采用“计量质最保证方案”(简称“方案A对直流电动势量值进行传递的原理、方法、程序和测量数据的处理等。本“方案”是直流电动势的量值传递方法之一，它适用于按本规范建立控制系统参数的参加实验室最高计量标准电池(简称主标准)的量值传递。各实验室可自愿中请参加，申请程序和要求见附录二原理与程序1基本原理1.1参加实验室可分为硬件和软件两部分。硬件包括:标准器、标准设备、辅助设备、人员及环境条件.软件为:测量操作程序、数据处理程序及控制程序。本“方案”已研制了专用计算机软件，输入数据后即可自动打印出是否!G失控”的最终结果.1.2参加实验室通过溯源测量可获得准确量值，通过核查测量及统计检验，以建立过程参数可保证量值传递的不确定度。1.3对测量过程建立与之相应的数学模型，通过对核查标准进行测试，积累的数据不少于5次时，利用统计学的方法X也这些数据进行处理，然后建立过程参数并对其进行统计检验，确认N9过程是处于受控状态时，用传递标准对参加实验室的主标准进行量值传递。采用本“方案”进行量值传递可以对测量装置、人员素质、环境条件、实验方法等全过程进行考核检验。它通过参加实验室对测量结果的自身控制和溯源两个途径，实现对测量结呆的质量保证。1.,4测最类型和数学模型 共14页第2页JJG1042-93将所有与测量相关的标准器、测试装置、环境条件，以及操作人员构成的主标准系统及对被测对象X的直接测量，测得值为E.则E=X+4+d+e式中X~被测对象的真值，g---固定偏差，d一测量过程的长期变化，e巴巴二测量过程的短期变化。1.5过程参数的建立在一个较长时期内和特定的环境条件下，参加实验室用其主标准对同一组核查标准组进行不少于5次的重复测量，由这些测量结果建立数据库。采用新研制的专用计算机软件，通过对数据库的统计处理可以得到组间平均值，短期随机误差的方差，长期随机误差的方差，合成随机误差的方差和组间方差等过程参数。2量值传递程序2.1过程参数建立后，参加实验室应把全部数据寄往主持实验室，申请量值传递。主持实验室在接到参加实验室的申请后，对数据进行审查认为没有间题，则对传递标准进行测量并发给参加实验室，但传递标准的测量结果不通知参加实验室。2.2参加实验室收到“传递标准”，立即参照检定规程的有关条款用主标准对其进行测量，并将测量结果和“传递标准”同时送回主持实验室。2.3主持实验室收到参加实验室的测量数据和“传递标准”后，立即对“传递标准”进行复测，并将测量结果送入数据库，采用新研制的专用计算机软件进行统计处理，判定其测量结果的可靠性并提供检定报告，使得主持实验室与参加实验室之间形成一个闭合的量值传遨过程，保证参加实验室的测量结果可靠、统一、准确，同时完成量值向国家基准溯源。2.4参加实验室接受量值传递后仍应用“核查标准”对测量装置和测量过程进行长期监督测量，当发现测量结果失控或对主标准表示怀疑时，应分析找出失控原因标准分享网，www.bzfxw.com并予以消免费下载除.当自己找不出失控原因 JJG1042-93共14页第3页时，可向主持实验室申请新的量值传递。2.5直流电动势计量保证方案实施方框图如图1所示。计算机处理数据j缪馨矗一一一{}一}}}{用直流电动势国家副:}}基准检卿传递标准”}-W+RAVId=}1送参加买验呈1!]}!主持实脸室的工作参加实验室的工作图主直流电动势计量保证方案实施方框图三技术要求3提出申请的参加实验室应参照计量检定系统表及检定规程的有关条款，并根据本规范的要求配备人员、标准及配套设备等.3.1对人员的要求是应有较丰富的检定实践经验，并经专业考核取得了本专业的计量检定证件。3.2核查标准及主标准应是参加实验室最高等级的标准电池组，其技术性能应满足常规检定时检定规程及标准电池国家标准的各项主要技术要求.3.3传递标准除了上述要求外，还要求能经受通常运输条件的影响，两次闭合后的电动势差值应小于主标准组电池电动势年变化的1/3. 共14页第4页31G1042一93四数据处理4.1过程参数的建立4.1.1一次测量位对主标准R,，二，Rm(m为6或10，即主标准电池的个数)及核查标准Cu⋯,C=(n为6或10，即核查标准电池的个数)进行测量，得到r=⋯，r...，于是:d‘二r.+‘一(，，+⋯+rm)/mi二1,⋯，n4.1.2一组测量值若进行短期K次重复测量(K)5，一般为5次)，则d‘可用山.表示.die=(dtt+...+dte)/K为组内平均值5:，=方(dts一dio)=/K一，“组“方”4.1.3如进行长期J组测量(J=5),则d,。可用山，。表示.d...=(d,..+⋯十du.)/J为组间平均值Sd.,=LJ“，，。一dt..)a/“一，，为组间方差S""=S".=(S"tl+⋯+S;t,)/J为合并方差过程参数除上述组间平均值、组间方差、合并方差外，还有长期随机误差=Scb‘一S;,D/K总的方差=S0.t+Stst=Seta+另It只要将测R数据输入什算机，采用新研制的计算机软件，就可得到上述过程参数值。4.2过程的统计控制4.2.1t检验标准分享网www.bzfxw.com免费下载 aac1042-s3共14页第s页建立过程参数后，为了确保测量过程处子连续的统计控制之中，要对测量结果进行统计检验。若对应d,。的组内平均值和标准偏差分别为A‘和S,,则t...IA,-d...ISda.为t,<3,则组内平均值在控，tt>3，则组内平均值失控，此时应查明原因，予以恰当处理。t检验是一组测量对其单次测量的统计控制，每次测量均应进行t检验。4.2.ZF检验.S!r‘吕~，二，-，Sdwp,F.(r,,r,)则组内标准偏差失控，应查明原因予以恰当处置。式中r,=K一1,r2=J(K一1).F检验是长期侧量中对其一组测量的统计控制，炼组测量均应进行F检验。4.2.3任何测量只有t检验及F检验均合格才能认为测量在控。4.3控制图4.3.1组内平均值控制图以d,二为基线，以d’二+3Sd.,为控制上限，以db.-3Sd,。为控制下限，对组内平均值A。进行统计控制与t检验相对应，如图2所示。4.3.2组内标准偏差控制图控制上限F.(r.,r,)-S,,，对组内方差S,进行统计控制，与P枪脸相对应，如图3所示 共14页第6页*3G1042-93图2组内平均值控制图砰、,(rt,yz).Se,，(时何)图3组内标准偏差控制图4.4参加实验室主标准不确定度的给出主标准的不确定度U:，是由传递标准的不确定度Ur,系统误差引起的不确定度U,，以及利用主标准测试传递标准的不确定度U,*_-_部分组成的。由于主标准可以利用主持实验室给出的偏差进行修正，因而系统误差引起的不确定度U,可以不计。4.4.1传递标准的不确定度UrUT=U""s+3(3Sj)I+C(TO-T")/1.6)1}.11式中:T*,TO*为传递前后主持实验室测量传递标准的实际值.S，为参加实验室测量传递标准过程的标准偏差，标准分享网www.bzfxw.com免费下载 JJG1042-93共14页第7更U8=Vs[(-Lc,)"+C.1"’二V3.宜5C:二v153L、2)」326-xCg.C，为国家电动势融基准等级指数.4.4.2主标准测试传递标准的不确定度Ul.U,.=3x(今+今)’‘’式中陀—参加实验室测试传递标准的次数，k一参加实验室获得Sap:的核查组数，Sj-参加实验室测传递标准过程的标准偏差，Sao,-参加实验室核查标准的总标准偏差。4.4.3主标准的不确定度认，U==(U;+U;,)""4.5偏差的修正参加实验室经过主持实验室传递之后，主持实验室应给出参加实验室与主持实验室的偏差d，参加实验室可由下式判断此偏差是否要修正到主标准上。v了}乙}若t:3则Rl应该修正为R/一人Sj若t<3，则R"不必修正。式中R/—主标准实际值，尸—参加实验室测量传递标准的次数;Sj—参加实验室测量传递标准过程的标准偏差。同时偏差还应根据参加实验室的实际需要而修正，如果偏差对于测量系统来论可以看作微小误差，则不必修正，反之则要修正.4.6上述所有数据处理全过程均已编制成计算机软件，’各参加实验室只须根据具体情况稍作调整，即可用于直流电动势计量保证方案。五量值传递结果的处理弓.1参加实验室应定期向L待实验室提供检测数据，经p恃J"验 J,14页第8页ji台1042-93室对检测数据进行审核，并对全部数据用计算机处理后，确定参加实验室量值传递的总不确定度及相应的准确度等级，并发给直流电动势计M.保证方案(测最过灌)“在控”(或“失控.)报告详见附录5,2参加实验室的侧量数据连续处于“在控”状态下，则3年后进行第2次传递。如3年之内测量过程“失控”且自己又找不出“失盗公原因时，则应立即申请第2次传递。标准分享网www.bzfxw.com免费下载 JJG1042-93共14页第9页附录附录1申请程序和要求1要求采用计量保证方案的参加实验室，按本规范附录二的要求填报申请表一式四份。在向主持实验室提出申请的同时，参加实验室还应提交实验室全部初始过程参数技术报告。2主持实验室初审技术报告后，在申请表中提出是否能参加计金保证方案的初审意见。3承担考核单位在三份申请表中签署意见后，报国家技术监督局计量司，并按本规范的要求，经政府计量行政部门主持考核符合条件，批准后方可采用本方案作为量值传递的一种适用方式。 共14页第10页JJG1042-93附录2计f保证方案参加实验室申请表()号计量保证方案参加实验室申请表()号植撇族肺:一申请单位I__单位地址:_邮政编码:__联系人:_联系电话:_{{⋯⋯__⋯_⋯⋯_........⋯⋯竺.~生_A一一‘!标准分享网www.bzfxw.com免费下载 JJcJU42---93多气14贞弟i1互申m单位名称:申报日期:负贵人姓名含申请单位地址吕邮码全电话，计最器具名称编号测盆范围瞥检定单位检定日期计最标准器具主要配套设备环境条件:温度:湿度:计性名性别}年龄盈检定人员申请传递范围_、__.t____}公章甲谓单仅姻号慈犯1份。门!，、二、。申请单位主管公章部门意见年、月，日公章生待实脸室意见承担考核单位意见公章考核前生持考核单位年、月、日公意意甲考核后fi,月.日 共14页第12或JJC1042-s3..一一一一~--~~.甲~~~~~~...附录it*保证方案(测f过程).在控，(或“失控勺报告.‘Ile.一sl.wewel.s计量保证方案(侧量过程)“在控”(或“失控”)报告主持实验室全称:审核单位全称:年月日.一标准分享网www.bzfxw.com免费下载 JJG1042一93共“页第13互一、初始测盆过程参数:二、主要测f结果兰、t检验和F检验结果四、“在控”(或“失控.)结论及其原因 共14页第14页JJG1042-9z说明一、本计量保证方案(测量过程)“在控”(或“火控”)报告，只作能否利用计量保证方案进行量值传递的凭证，不作它用二、经主持实验室审查处于统计“在控”状态，参加实验室得到审核单位签发的“在控”报告后，方能开展计量检定，进行量值传递.兰、经主持实验室审查处于统计“失控”状态，主持实验室只能出具计量保证方案(测量过程》“失控”报告，参加实验室不得采用计量保证方案量传方式进行量值传递.四、出具计量保证方案(测量过程)“在控”报告的审核单位(即主持实验室的所在单位)，应将“在控”报告及时向国家技术监督局计量司备案.备案应附有审核单位的正式公函.备案以后方可作为实施计量监督的依据，按期生效。审核单位公章年月日标准分享网www.bzfxw.com免费下载'
