jjf1040-1993 射频衰减计量保证方案技术规范

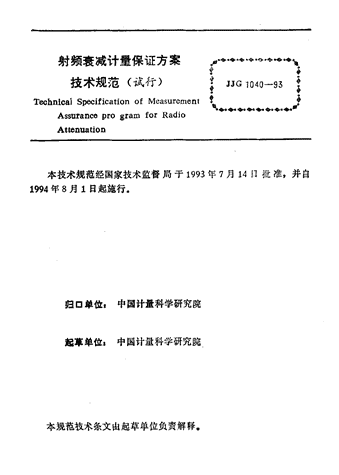

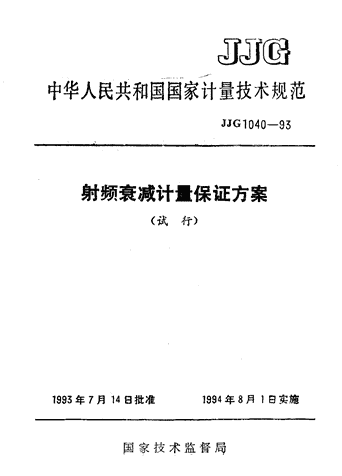

'中华人民共和国国家计量技术规范JJG7040一93射频衰减计且保证方案(试行)1993年7月14日批准1994年8月1日实施国家技术监督局 目条一概述”····“·”二”.··“··”·”···“⋯”·..··。·一”“·“··”:.，.·⋯(工)二原理与程序”，·········，····“··”·”·“······“··“···，，，···一(1)三技术要求·“，·，··········”·“··········”··”··““··“·“·······一(3)四实施步骤和数据处理·，价““··，，.·····””·林···””，“一(4)五计履保证方案(测量过程)“在控”(或“失控n)报告············”···“·，，”·”一”一”·“·，··...”一”·，····一(7)附录附录1射频衰减计量保证方案建立过程参数测量结果···”···”，”··“·，·，，···“，.···，，·。···，·，······一(8)附录2射频衰减计量保证方案参加实验室测量传递标准结果·············。·，···”·····，，····”····，·····⋯⋯(9)附录3申请程序和要求·····“··············，，············⋯⋯(工0)附录4计量保证方案参加实验室申请表()号·4········“一(11)附录5计最保证方案(测量过程)“在控”(或“失控”)报告···“·，.·”········，···········，·······一(13)附录6F一分布表··。··········”····“······”···“······，·”····一(，”标准分享网www.bzfxw.com免费下载 射频衰减计量保证方案Jp}s}s}令今-,g峥峥、.今寸.今技术规范(试行)言JJG1040-93备备丁ethnicalSpecificationofMeasurement圣和扩、扣‘如如‘今.今-AssuranceprogramforRadioAttenuation本技术规范经国家技术监督局干1993年7月141批准，并自1994年8月1日起施行.归口单位:中国计量科学研究院起草单位:中国计量科学研究院本规范技术条文由起草单位负责解释。 本规范主要起草人:宋孟宗:(中国计量科学研究院)参加起草人:金为杆:(中国计量科学研究院)标准分享网www.bzfxw.com免费下载 iiG1040-93共17页第1页射频衰减计量保证方案技术规范(试行)一概述1本规范为推荐性的指导文件.它适用于工作频率在10MHz-18GHz,量程在80dB和80dB以下、准确度在0,010,3dB之间、配套完善的各种衰减校准装置.2射频衰减计量保证方案在有代表性的各个特定频率点30MHz,500MHz,1GHz,9.37GHz和15GHz进行.衰减标称值选lodB,20dB,30dB,40dB,50dB,60dB,70dB和80dB.参加实验室如因工作特殊需要可另选频率点.3射频衰减计量保证方案可以对衰减校准装置、配套仪器设备、人员素质、环境条件等影响测量结果准确度的各种因素，进行全面的连续的现场考核检验，并解决了衰减校准装置因体积大、配套设备多所造成的送检困难间题。它是一种比较先进的量值传递方法，但由于各单位人员和设备条件限制，近期内还不能完全替代传统的标准仪器逐级送检的量值传递方法，参加实验室可根据本单位情况，自愿申请参加。申请程序和要求见附录3.二原理与程序4基本原理射频衰减计量质量保证方案的基本原理是:参加实验室的射频衰减最高计量标准(即衰减校准装置>，定期对核查标准衰减器进行长期测量，对测量数据进行统计处理，建立测量过程参数，确定衰减校准装置的随机不确定度。通过传递标准衰减器，接受主持实验室的量值传递，以确定衰减校准装置测量值相对于国家计量基准的系统偏差。5实施程序射频衰减计量保证方案的实施框图如图1所示。参加实验室按6,2条要求制订的操作规范，用衰减校准装置对核查标准衰减器进 共17页第2贾JJG1040-93主持实验室工作}参加实验室工作I门复核数据衰减校准装置正确与否建立数据库测1核查标准或传递标准衰减墓准装里数据处理分析侧f传递标准建立过程参数31%iFABtamfii}Afi7}i}[f传}1t通标df}}1}3F}}准f1ASpittrll衰减4iWmgiE"ts器/送主持实验I室iRq9AARIta%Ai45M4$.#Ff7图衰减计息保证方案的实施框图行定期测量，建立过程参数，并将测量数据送交主持实验室.主持实验室为每一个参加实验室建立一个独立的数据库，通过对测量数据的统计分析，判别参加实验室的衰减校准装置是否处于统计控制状态.主持实验室定期用国家基准或准确度比参加实验室至少高3倍以上的衰减标准装置测量传递标准衰减器，以保证传递标准量值的准确度和稳定度。参加实验室建立过程参数以后，可以向主持实验室申请量优传递.主持实验室接到申请后，将传递标准衰减器交参加霎验室，参加实验室用衰减校准装置测量该传递标准，并将测量数据报送主持实验室.主持实验室将测量数据输入数据库内，并对测量数据作统计分析，最后将计量保证方案(测量过程)“在控，(或“失控”)报告发给参加实验室。标准分享网www.bzfxw.com免费下载 JJG1040-93共17页第3页三技术要求6射频衰减计量保证方案所确定的衰减校准装置准确度指标，不仅仅取决于衰减校准装置的性能，也包含了配套设备、测量方法、环境条件、计量检定人员技术熟练程度等一系列因素的影响，因此对这些影响因素必须有明确的技术要求，其具体内容如下:6.1对计量检定人员的要求计量检定人员应有从事衰减计量检定工作3年以上的工作经验，并获得本专业的计量检定证件，对衰减校准装置的工作原理和误差来源有较深入的掌握与了解。工作人员应保持相对稳定，更换人员时，应有一段交接时间，使测量过程不因人员更换而失控。6.2对操作规范要求由于衰减校准装置型号多，配套设备各不相同，参加射频衰减计量保证方案实验室，必须根据已经颁布的有关衰减计量检定规程，并结合本单位设备的实际情况，制订出详细操作规范，并送交主持实验室.必要时，主持实验室应协助参加实验室完善操作规范.参加实验室在以后工作中应严格遵照执行.6.3对传递标准衰减器和核查标准衰减器的要求传递标准衰减器和核查标准衰减器的稳定性和重复性，直接影响射频衰减量值传递准确度和测量过程参数。本规范要求传递标准衰减器的稳定性和重复性优于10.005dB/10dB,核查标准衰减器优于土。.0川B/10dB.它们的输入和输出端的反射系数变化量的模值不大于0.01，为此在选用精密电阻式步进衰减器或精密回转式波导衰减器作传递标准或核查标准时，其输入端和输出端应分别接上低反射去祸衰减器(衰减量10dB)或隔离器(隔离度大于20dB)。当选用精密截止式衰减器作为传递标准或核查标准时，只能使用其线性工作段。6.4对衰减校准装置配套仪器设备的要求衰减校准装置配套仪器设备主要指信号源，本机振荡器和被测衰减器接入处的测量系统.这些仪器设备的性能不同，会给衰减测量结 共17页第4页JJG1040-93柔带来一定影响，所以必需固定使用.被测衰减器接入处的反射系数，应小于0.05，并且应保持不变.四实施步骤和数据处理7工作频率点和衰减量程的选取衰减校a装置的测量准确度和工作频本点和衰减量程有关，因而射频衰减计量保证方案应在有代表性的多个频率点和量程点进行.参加实验室可根据自己拥有的衰减校准装置的性能指标和工作需要，选取本规范第2条规定的频率点中的2^-3点，量程点中的4-8点。如因工作特殊需要，亦可选取其他频率点和量程点.8建立测量过程参数8.1建立测量过程参数需在所选每一频率点和量程点进行.为此参加实验室按操作规范要求每月在所选频率点和量程点用衰减校准装置对核查标准衰减器测量一组数据，每组测10次，按下式计算组内平均值A:和组内标准偏差Sw=‘五一1-1-0,EA,r=(1)1.日、S9甲--(，，一A,)s(2)式中A=为第k个测量值。用格拉布斯准则枪验是否存在异常值，格拉布斯准则的公式为IA,。一A,}<2.41sw,(3)如式(3)成立，说明无异常值存在，把测量结果数据填入附录1的表中。如某一个A,。值不满足式(3)，应把此值剔除，并补测一个数据。重新计算A,,sw,，并再次进行格拉布斯检验.8.2参加实验室每隔一个月，重复8.1的测量。按下式计算组间平均值A、组间标准偏差S，和合并标准偏差Sp标准分享网www.bzfxw.com免费下载 JJG1040-93共17页第5页;二+方Ar(4)S,=4音方、，，一;):(5)孙=}1J1}Lr-r}spi(6)式中J为测量组数，A，为第i组的组内平均值，SW，为第i组的组内标准偏差。8,3组内平均值的检验(t检验)按下式对第1组的组内平均值A，进行检验.{A，一A}__“..=}I一}s"一一}},a、‘，式中A和S。均不包括被检验组。8,4组内标准偏差的检验(F检验)按下式对第i组的组内标准偏差进行检验:F=(等),
