cqc3128-2010_led筒灯节能认证技术规范

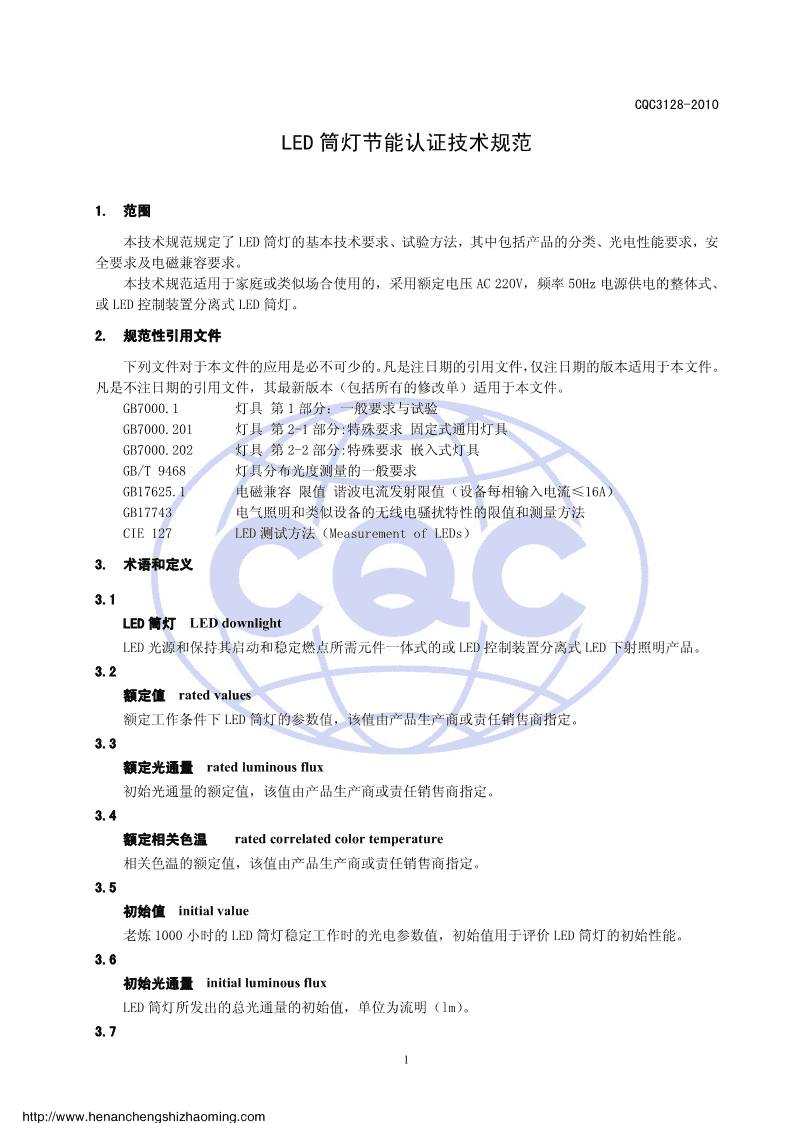

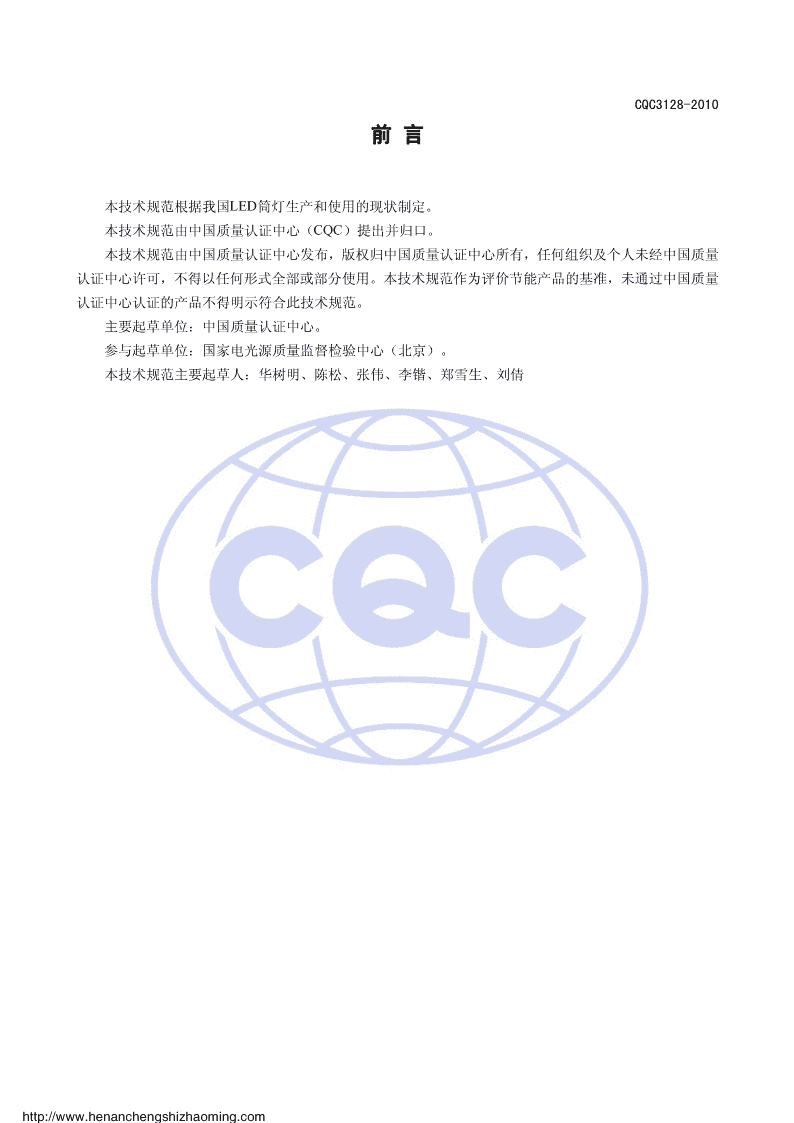

'CNCA/CTS0008-2010中国质量认证中心认证技术规范CQC3128-2010LED筒灯节能认证技术规范EnergyConservationCertificationCriteriaforLEDDownlights2010-12-31发布2010-12-31实施中国质量认证中心发布http://www.henanchengshizhaoming.com CQC3128-2010前言本技术规范根据我国LED筒灯生产和使用的现状制定。本技术规范由中国质量认证中心（CQC）提出并归口。本技术规范由中国质量认证中心发布，版权归中国质量认证中心所有，任何组织及个人未经中国质量认证中心许可，不得以任何形式全部或部分使用。本技术规范作为评价节能产品的基准，未通过中国质量认证中心认证的产品不得明示符合此技术规范。主要起草单位：中国质量认证中心。参与起草单位：国家电光源质量监督检验中心（北京）。本技术规范主要起草人：华树明、陈松、张伟、李锴、郑雪生、刘倩http://www.henanchengshizhaoming.com CQC3128-2010LED筒灯节能认证技术规范1.范围本技术规范规定了LED筒灯的基本技术要求、试验方法，其中包括产品的分类、光电性能要求，安全要求及电磁兼容要求。本技术规范适用于家庭或类似场合使用的，采用额定电压AC220V，频率50Hz电源供电的整体式、或LED控制装置分离式LED筒灯。2.规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB7000.1灯具第1部分：一般要求与试验GB7000.201灯具第2-1部分:特殊要求固定式通用灯具GB7000.202灯具第2-2部分:特殊要求嵌入式灯具GB/T9468灯具分布光度测量的一般要求GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）GB17743电气照明和类似设备的无线电骚扰特性的限值和测量方法CIE127LED测试方法（MeasurementofLEDs）3.术语和定义3.1LED筒灯LEDdownlightLED光源和保持其启动和稳定燃点所需元件一体式的或LED控制装置分离式LED下射照明产品。3.2额定值ratedvalues额定工作条件下LED筒灯的参数值，该值由产品生产商或责任销售商指定。3.3额定光通量ratedluminousflux初始光通量的额定值，该值由产品生产商或责任销售商指定。3.4额定相关色温ratedcorrelatedcolortemperature相关色温的额定值，该值由产品生产商或责任销售商指定。3.5初始值initialvalue老炼1000小时的LED筒灯稳定工作时的光电参数值，初始值用于评价LED筒灯的初始性能。3.6初始光通量initialluminousfluxLED筒灯所发出的总光通量的初始值，单位为流明（lm）。3.71http://www.henanchengshizhaoming.com CQC3128-2010初始光效initialefficacyLED筒灯光效的初始值，该参数是初始光通量与系统实测总功率的比值，单位为流明每瓦（lm/W）。3.8初始相关色温initialcorrelatedcolortemperatureLED筒灯相关色温的初始值，单位为开尔文（K）。3.9初始显色指数initialcolorrenderingindexLED筒灯显色指数的初始值。3.10光通维持率lumenmaintenanceLED筒灯在规定条件下燃点，在寿命期间燃点达到一特定时间时所发出的光通量与初始光通量的比值，用百分数表示。3.11显色指数稳定性StabilityofcolorrenderingindexLED筒灯在规定条件下燃点，在寿命期间燃点达到一特定时间时的显色性。3.12寿命（单只的）Life（ofindividual）标准测试条件下，单只LED筒灯保持正常燃点，在燃点过程中其光通维持率符合本技术规范的要求，且光通维持率衰减到70%时的累积燃点时间。3.13平均寿命（50%的筒灯失效时的寿命）Averagelife（lifeto50%failures）标准测试条件下，LED筒灯光通维持率符合本技术规范的要求并继续燃点至50%的筒灯达到单只产品寿命时的累计燃点时间。4.分类按照安装方式，LED筒灯分为固定式和嵌入式。5.技术要求5.1光电性能要求5.1.1初始光通量LED筒灯的初始光通量应不低于额定光通量的90%，不高于额定光通量的120%。5.1.2初始光效LED筒灯的初始光效应不低于表1的要求。表1LED筒灯初始光效的要求初始光效应不低于（lm/W）产品类型额定相关色温≤3500K3500K﹤额定相关色温≤6500KLED筒灯60652http://www.henanchengshizhaoming.com CQC3128-20105.1.3光通维持率LED筒灯3000h光通维持率不低于96%，6000h光通维持率不低于92%，10000h光通维持率不低于86%。5.1.4初始色度LED筒灯的初始色度应符合表2的要求。表2初始色度要求额定相关色温目标相关色温目标Duv及其容差2700K2725±1450.000±0.0063000K3045±1750.000±0.0063500K3465±2450.000±0.0064000K3985±2750.001±0.0064500K4503±2430.001±0.0065000K5028±2830.002±0.0065700K5665±3550.002±0.0066500K6530±5100.003±0.0065.1.5初始显色指数LED筒灯的初始显色指数不应低于80。5.1.6显色指数稳定性LED筒灯的3000h显色指数相对于初始显色指数的衰减不应高于3。5.1.7光分布要求与LED筒灯几何中心垂直轴夹角的60°区域内，光通量应占总光通量的75%以上。5.1.8功率要求LED筒灯的功率不应超过额定值的10%。5.1.9功率因数LED筒灯的功率因数应符合表3的要求。表3LED筒灯的功率因数要求实测功率最低功率因数要求其他要求实测功率≤5W≥0.505W<实测功率≤15W≥0.70实测功率因数不低于标称值0.05实测功率>15W≥0.905.1.10寿命LED筒灯的额定平均寿命应不低于30000h。5.2一般要求和安全要求5.2.1标记除应符合GB7000.201或GB7000.202第5章的要求以外，产品上还应标注如下必要标记：3http://www.henanchengshizhaoming.com CQC3128-2010¾额定光通量；¾额定相关色温；如下补充标记可标注在产品生产商或责任销售商的说明书或产品包装上：¾功率因数；¾显色指数；¾额定寿命；5.2.2外形尺寸灯的外形尺寸应符合制造商的规定。5.2.3结构固定式LED筒灯应符合GB7000.201-2008第6章的要求；嵌入式LED筒灯应符合GB7000.202-2008第6章的要求。5.2.4爬电距离和电气间隙固定式LED筒灯应符合GB7000.201-2008第7章的要求；嵌入式LED筒灯应符合GB7000.202-2008第7章的要求。5.2.5接地规定固定式LED筒灯应符合GB7000.201-2008第8章的要求；嵌入式LED筒灯应符合GB7000.202-2008第8章的要求。5.2.6接线端子固定式LED筒灯应符合GB7000.201-2008第9章的要求；嵌入式LED筒灯应符合GB7000.202-2008第9章的要求。5.2.7外部接线和内部接线固定式LED筒灯应符合GB7000.201-2008第10章的要求；嵌入式LED筒灯应符合GB7000.202-2008第10章的要求。5.2.8防触电保护固定式LED筒灯应符合GB7000.201-2008第11章的要求；嵌入式LED筒灯应符合GB7000.202-2008第11章的要求。5.2.9耐久性试验和热试验固定式LED筒灯应符合GB7000.201-2008第12章的要求；嵌入式LED筒灯应符合GB7000.202-2008第12章的要求。5.2.10防尘、防固体异物和防水固定式LED筒灯应符合GB7000.201-2008第13章的要求；嵌入式LED筒灯应符合GB7000.202-2008第13章的要求。5.2.11绝缘电阻和电气强度固定式LED筒灯应符合GB7000.201-2008第14章的要求；4http://www.henanchengshizhaoming.com CQC3128-2010嵌入式LED筒灯应符合GB7000.202-2008第14章的要求。5.2.12耐热、耐火和耐起痕固定式LED筒灯应符合GB7000.201-2008第15章的要求；嵌入式LED筒灯应符合GB7000.202-2008第15章的要求。5.3电磁兼容性能的要求5.3.1无线电骚扰特性LED筒灯的无线电骚扰特性应符合GB17743的要求；5.3.2谐波电流限值LED筒灯的谐波电流应符合GB17625.1的要求。5.4适用工作条件要求LED筒灯在90%~110%额定电压范围内应能正常工作；LED筒灯应满足具体使用地的环境温度、湿度和腐蚀性等其他特殊要求。6.试验方法6.1试验一般要求6.1.1实验室环境条件光电参数测量应在环境温度25℃±1℃条件下进行。寿命试验（光通维持率试验）环境温度为25℃±15℃，应该保证照明产品周围的气流是由该产品所造成的正常对流气流，不允许对照明产品有振动和冲击。光电参数测量和寿命试验的最大相对湿度为65%。6.1.2电源电压要求产品测试所用的电源应该在50Hz的额定工作频率下提供220V正弦波形的电压，并保证测试过程中谐波含量不超过3%。在稳定期间，电源电压应稳定在额定值的±0.5%范围内；测量时，电源电压应稳定在额定值的±0.2%范围内；寿命试验（光通维持率试验）的电源电压应稳定在±2%以内。6.2稳定判定条件稳定时间随产品不同而不同，稳定状态通过如下方法判定：30min内对光输出和电功率进行至少3次读数，以15min的读数计算，光输出和电功率的偏差应不大于0.5%。6.3老炼和寿命试验方法在满负荷条件下进行老炼和寿命试验，试验中连续点灯。6.4电参数试验在LED筒灯老炼1000h后，用数字式仪表测量功率、线路功率因数。6.5光分布测试在LED筒灯老炼1000h后，使用分布光度计进行初始光度性能测试以获取LED筒灯区域光通分布，测试在产品光电性能稳定后参照GB/T9468进行。6.6光通量和颜色参数测试5http://www.henanchengshizhaoming.com CQC3128-2010在LED筒灯老炼规定小时数后，使用积分球测试系统或者分布光度计测试系统测试系统的光通量和颜色参数。颜色参数的测试方法参照CIE127。6.7光通维持率试验使用积分球测试系统或者分布光度测试系统进行LED筒灯的光通量测试，光通维持率由特定时间的光通量和初始光通量计算得出。6.8安全要求按照GB7000.1、GB7000.201/GB7000.202测试LED筒灯的安全要求。6.9外形尺寸产品的外形尺寸应采用适宜的通用量具或量规检验。6.10电磁兼容测试按照GB17743测试LED筒灯的无线电骚扰特性；按照GB17625.1测试LED筒灯的谐波电流。6http://www.henanchengshizhaoming.com'
