206 公用系统工程实施手册

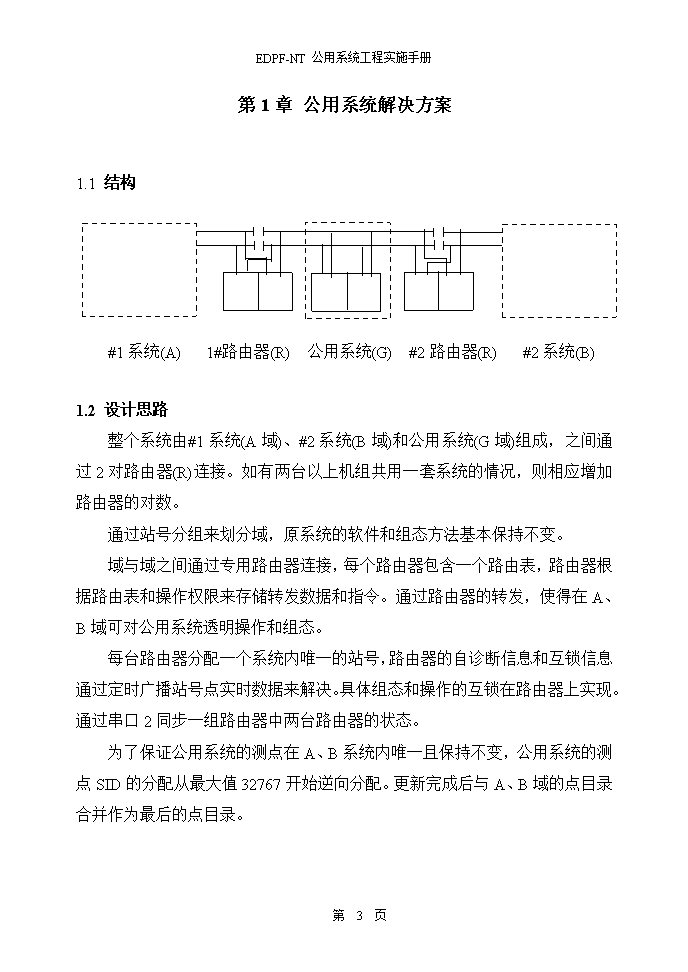

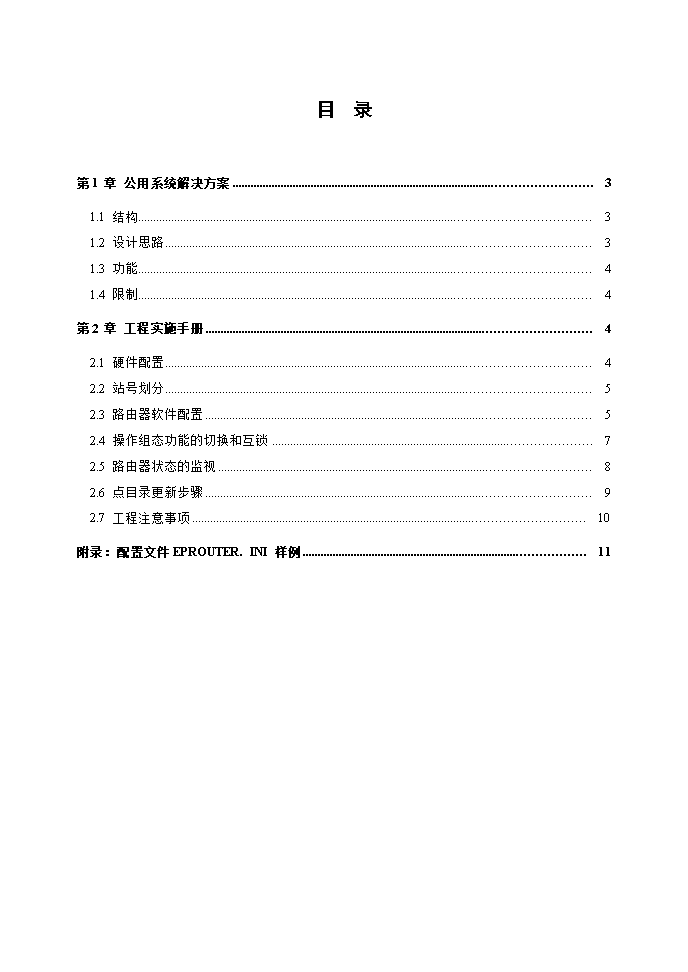

'EDPF-NT集散控制系统公用系统工程实施手册（VER:4.0版）北京国电智深控制技术有限公司2005.10 EDPF-NT公用系统工程实施手册目录第1章公用系统解决方案31.1结构31.2设计思路31.3功能41.4限制4第2章工程实施手册42.1硬件配置42.2站号划分52.3路由器软件配置52.4操作组态功能的切换和互锁72.5路由器状态的监视82.6点目录更新步骤92.7工程注意事项10附录：配置文件EPROUTER.INI样例11第13页 EDPF-NT公用系统工程实施手册第1章公用系统解决方案1.1结构#1系统(A)1#路由器(R)公用系统(G)#2路由器(R)#2系统(B)1.2设计思路整个系统由#1系统(A域)、#2系统(B域)和公用系统(G域)组成，之间通过2对路由器(R)连接。如有两台以上机组共用一套系统的情况，则相应增加路由器的对数。通过站号分组来划分域，原系统的软件和组态方法基本保持不变。域与域之间通过专用路由器连接，每个路由器包含一个路由表，路由器根据路由表和操作权限来存储转发数据和指令。通过路由器的转发，使得在A、B域可对公用系统透明操作和组态。每台路由器分配一个系统内唯一的站号，路由器的自诊断信息和互锁信息通过定时广播站号点实时数据来解决。具体组态和操作的互锁在路由器上实现。通过串口2同步一组路由器中两台路由器的状态。为了保证公用系统的测点在A、B系统内唯一且保持不变，公用系统的测点SID的分配从最大值32767开始逆向分配。更新完成后与A、B域的点目录合并作为最后的点目录。第13页 EDPF-NT公用系统工程实施手册1.3功能1、当路由允许时，#1、#2系统可对公用系统透明监视和操作（包括组态，调试，上下载文件）。当路由禁止时，#1、#2系统只能对公用系统监视，不能操作和组态。2、公用系统的测点可在#1、#2系统两侧同时监视和历史收集。3、在路由器上实现A、B侧对公用系统操作、组态的切换和互锁。4、在任何域的工程师站上都可修改整个系统的时钟。1.4限制1、在A域与G域内或B域与G域内所有站号和点名必须唯一，不允许重复，但在A域与B域内DPU站号和点名不要求唯一,允许重复。2、A、B域内可生成G域的接收点，但G域不可生成A、B域的接收点。如确实需要，须通过硬接线或通讯卡来完成。3、A、B域内的工程师站可对G域组态，但G域的工程师站不可对A、B域组态，历史站和操作员站的情况类似。4、A、B、G域内各站之间的网络物理上被隔开，无法通过文件共享来相互传送文件。如有必要，可在三个工程师站之间单独建立一个网络。第2章工程实施手册2.1硬件配置1、每套公用系统（两台机组加一套公用系统）需要4台路由器和两个底座（同DPU控制器）。每个路由器负责两个系统之间一条网络的连接。如有两台以上机组共用一套系统的情况，则相应增加路由器的对数。2、两套路由器应分装在A、B系统内，或全部安装在公用系统内，不得全部安装在A系统或B系统中，不得共用一组电源。第13页 EDPF-NT公用系统工程实施手册1、路由器的电源为2路DC24V或DC48V，如能保证环境温度不高于35度，可不加风扇。2、路由器底座上的拨码开关设置为1、2、3、4为OFF，5、6、7为ON。3、每个路由器的两个网口NETA/B和NETC分别连接到A/B系统和公用系统的交换机上。2.2站号划分按照下表来分配站号。站类型域A域B域G域保留DPU1~40(+128)1~40(+128)41~60(+128)71~80(+128)OPR等81~100101~120121~126209~254HSR/LOG100101ENG81110121ROUTER61(+128)62(+128)63~70(+128)两对路由器的站号固定为61，189和62，190。路由器的站号在配置文件中组态确定或命令行确定，命令行优先于配置文件。2.3路由器软件配置1、路由器采用电子盘（CF卡）存放软件。主软件名称为EPROUTER.EXE，配置文件缺省为EPROUTER.INI。缺省存放在C:DOS目录下2、路由器软件可加命令行参数，用法为：C:>CDC:DOSC:DOS>EPROUTER[ConfigFile[DropNo]]第13页 EDPF-NT公用系统工程实施手册第一个可选命令行参数为配置文件名，缺省为EPROUTER.INI；第二个命令行参数为站号，缺省由配置文件中指定。一般把以上命令加在AUTOEXEC.BAT启动自动批命令文件的最后，以便自动启动。也可执行以下命令：C:>COPYROUTER.SYSCONFIG.SYS把预先写好的包含路由器配置的配置文件复制为CONFIG.SYS缺省配置文件。1、EPROUTER.EXE可接受键盘单字符命令：‘E’:路由允许‘D’:路由禁止‘L’:列出路由表ESC:退出其它键：列出状态及统计信息，包括：RouterEnable/RouterDisable;路由状态ABMutexEnable/ABMutexDisable;互锁状态RouterAB:12345;被转发的A/B口数据包个数RouterC:12345;被转发的C口数据包个数RO:12345;收到的总数据包数SC:12345;每秒的轮巡次数BC:;最快的轮训次数BUSY:5%;近似负荷率S0:;NETA/B发送包数R0:;NETA/B收到包数SE0:;NETA/B发送错误包数RE0:;NETA/B接受错误包数S1:;NETC发送包数R1:;NETC收到包数第13页 EDPF-NT公用系统工程实施手册SE1:;NETC发送错误包数RE1:;NETC接受错误包数注意：键盘命令切换路由状态时不会影响另一组路由器的状态。1、路由器配置文件EPROUTER.INI为一纯文本文件，可配置站号、路由器状态、互锁状态、通讯口、路由表等内容。有以下关键字(不限大小写)：DropNo:61；站号RouterEnable；路由允许RouterDisable；路由禁止ABMutexEnable；互锁允许ABMutexDisable；互锁禁止Com1；使用串口1同步Com2；使用串口2同步PortC；后跟NETC口路由表PortA；后跟NETA口及B口路由表注意：路由表关键字单独占一行，后跟路由表每个站占一行。2、路由表如下：数据方向G→AG→BA→GB→G允许转发的目标站025581~100(受控)0255101~120(受控)41~70(受控)121~126(受控)41~70(受控)121~126(受控)2.4操作组态功能的切换和互锁路由器有两种权限状态，一种是路由允许，一种是路由禁止，当路由允许时，#1、#2系统可对公用系统透明监视和操作（包括组态，调试，上下载文件）。当路由禁止时，#1、#2系统只能对公用系统监视，不能操作和组态。第13页 EDPF-NT公用系统工程实施手册一对路由器中的先加电启动的路由器的初始权限状态由路由器的配置文件EPROUTER.INI决定，当文件中有一行RouterDisable时路由禁止，当文件中有一行RouterEnable时路由允许；后加电启动的路由器状态由先启动的路由器决定。具体组态和操作的互锁在路由器上实现。权限的切换一般在公用系统的操作画面中组态两个按钮，一个按钮为A区操作，一个为B区操作，按钮的命令分别是：ROUTERENABLE61；61号路由器(A区)路由允许ROUTERENABLE62；62号路由器(B区)路由允许或者使用反向命令：ROUTERDISABLE62；62号路由器(B区)路由禁止ROUTERDISABLE61；61号路由器(A区)路由禁止该切换命令最终由DCSCMD命令接口程序广播发出，操作对象是路由器。路由器在收到切换命令后，根据命令和站号切换自己的状态，并转发到公用系统的网段中，通知另外一组路由器（假设切换命令由非公用侧操作员站发出）。必要时通过串口通知另一台冗余路由器也切换自己的状态（当发出命令的站为单网时需要）。权限切换命令也可直接由DCSCMD的命令窗口直接发出。路由器也接收来自键盘和串口的权限切换命令，字母’E’为路由允许，字母’D’键为路由禁止。该功能一般用于调试。两组路由器之间的互锁是可选的，却省是互锁的，如不需要互锁功能，需要在路由器的配置文件EPROUTER.INI中增加一行：ABMutexDisable；互锁禁止如两组路由器之间不互锁，那么路由器的切换就需要组态四个按钮，分别是A区操作、B区操作、A区禁止、B区禁止。2.5路由器状态的监视路由器的权限状态和网卡自诊断信息反映在站号点的实时数据中，通过定第13页 EDPF-NT公用系统工程实施手册时广播站号点实时数据来解决在操作员站的监视。路由权限由站号点实时数据A2域的BIT7决定，1时路由允许，0时路由禁止。BIT15为超时位。例如：IF(DROP61.AS==ON15)COLOR(13,13,64)IF(DROP61.A2==OFF7)COLOR(26,26,64)IF(DROP61.A2==ON7)COLOR(6,6,64)ELSECOLOR(46,46,64)以上语句当61号路由器离线时为兰色，路由允许时为红色，路由禁止时为绿色。网卡状态由站号点实时数据A2域的BIT5和BIT6决定，BIT5为NETA/B,BIT6为NETC。1时为网卡故障，0时网卡正常。例如：IF(DROP61.AS==ON15)COLOR(13,13,64)IF(DROP61.AS==ON5)COLOR(46,46,64)ELSECOLOR(26,26,64)以上语句当61号路由器的离线时为兰色，网卡NETA/B正常时为绿色，故障时为棕色。2.6点目录更新步骤1、在A侧（或B侧）工程师站更新公用系统DPU站的点目录，生成点目录；2、把公用系统的点目录.ul临时文件拷贝到B侧（或A侧）的点目录文件夹中；3、在B侧重新生成B侧的点目录（包含已更新的公用系统测点）；4、下载点目录到各操作员站。第13页 EDPF-NT公用系统工程实施手册注意：1、如只想初始化A侧（或B侧）的点目录，而不想初始化公用系统的点目录，只需在初始化是不选择公用系统的DPU站即可。相反如只想初始化公用系统的点目录，而不想初始化AB侧的点目录，只需在初始化是不选择AB侧的DPU站即可2、如公用系统有单独的工程师站，可在此工程师站上对公用系统更新点目录，然后把公用系统的点目录.ul临时文件拷贝到A侧及B侧的点目录文件夹中，最后在AB侧再生成一遍点目录即可。2.7工程注意事项1、按照上表中的分配原则分配站号，DPU站的站号在A、B域中可重复，但不得与公用系统的站号冲突，其它站的站号在整个系统中必须唯一。2、点名的命名在A、B域内可重复，但不得与公用系统冲突。3、同标准工程一样组态A、B系统和公用系统。A域的DPU站组态可直接拷贝到B域中（如组态完全一样）。4、每台路由器的两个网口必须分别接在两个系统的网络中，严格对应，不可互换。#1、#2号路由器的站号和路由表不一样，不可直接互换。5、A、B域内可生成G域的接收点，但G域不可生成A、B域的接收点。如确实需要，须通过硬接线或通讯卡来完成。6、如有两台以上机组共用一套系统的情况，如选择互锁，则系统中同时只能有一套系统对公用系统有操作权。如需多于一套系统同时操作公用系统，可选择路由器之间不互锁，由操作员来控制操作权限。7、系统地GPS时钟只需要一套，可放在任何域的任何操作员站或历史站上，如无GPS，则需在公用系统的一对DPU站上设置系统时间监视站，整个系统只能设置一对时间监视站。可在任何域的工程师站上修改整个系统的时钟。第13页 EDPF-NT公用系统工程实施手册附录：配置文件EPROUTER.INI样例DropNo:61；站号RouterDisable；路由禁止ABMutexEnable；互锁允许Com2；使用串口2同步PortC:；后跟NETC口路由表019225581828384858687888990919293949596979899100101102103104105106107108109110111112113114115116117118第13页 EDPF-NT公用系统工程实施手册119120PortA:；后跟NETA/B口路由表414243444546474849505152535455565758596061626364656667686970169170171172173174175176177178179180181182183184第13页 EDPF-NT公用系统工程实施手册185186187188189190191193194195196197198121122123124125126第13页'
