园林施工图绘制及读

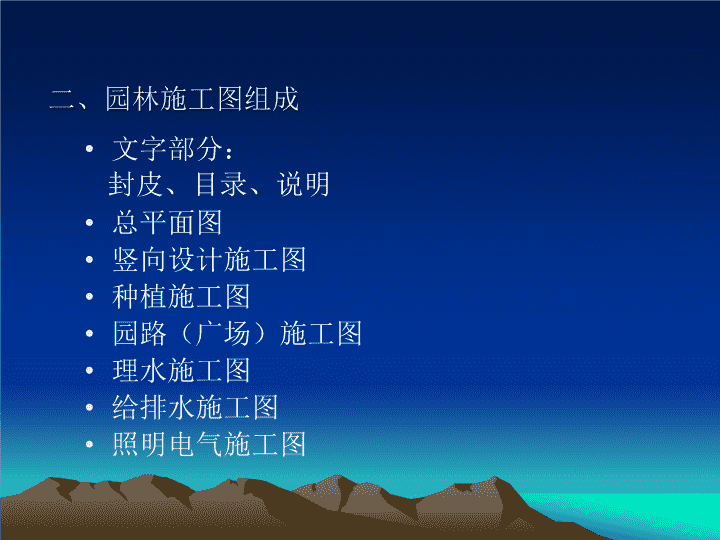

'园林施工图绘制及读图 一、施工图的用途1.能够根据施工图编制施工图预算。2.能够根据施工图安排材料、设备订货及非标准材料的加工。3.能够根据施工图进行施工和安装。4.能够根据施工图进行工程验收。第一节概述 二、园林施工图组成文字部分：封皮、目录、说明总平面图竖向设计施工图种植施工图园路（广场）施工图理水施工图给排水施工图照明电气施工图 第二节园林施工图绘制的具体要求 1封皮内容：工程名称建设单位施工单位时间工程项目编号一、文字部分 2目录文字或图纸的名称、图别、图号、图幅、基本内容、张数图号以专业为单位，各专业各自编排各专业的图号每一专业图纸应该对图号加以统一标示，以方便查找：建筑结构施工可以缩写为“建施（JS）”，给排水施工可以缩写为“水施（SS）”，种植施工图可以缩写为“绿施（LS）”。目录实例 3说明：1).设计依据及设计要求：应注明采用的标准图集及依据的法律规范。2).设计范围。3).标高及标注单位：应说明图纸文件中采用的标注单位，采用的是相对坐标还是绝对坐标，如为相对坐标，须说明采用的依据以及与绝对坐标的关系。 4.材料选择及要求：对各部分材料的材质要求及建议；一般应说明的材料包括：饰面材料、木材、钢材、防水疏水材料、种植土及铺装材料等。5.施工要求：强调需注意工种配合及对气候有要求的施工部分。6.经济技术指标：施工区域总的占地面积，绿地、水体、道路、铺地等的面积及占地百分比、绿化率及工程总造价等。 除了总的说明之外，在各个专业图纸之前还应该配备专门的说明，有时施工图纸中还应该配有适当的文字说明。总说明实例 二、施工总平面图1作用：它表明区域范围的总体规划设计的内容，是表现工程总体布局的图样，表明各个元素之间以及它们同周围环境的配合关系。 2内容施工总平面图包括平面图和定位图，具体内容如下：1）指北针（或风玫瑰图），绘图比例（比例尺），文字说明，景点、建筑物或者构筑物的名称标注，图例表。2）道路、铺装的位置、尺度、主要点的坐标、标高以及定位尺寸。3）小品主要控制点坐标及小品的定位、定形尺寸。4）地形、水体的主要控制点坐标、标高及控制尺寸。5）植物种植区域轮廓。6）对无法用标注尺寸准确定位的自由曲线园路、广场、水体等，应给出该部分局部放线详图，用放线网表示，并标注控制点坐标。7）比例尺一般为1：100~1：500 3绘制要求1）单位施工总平面图中的坐标、标高、距离宜以“米”为单位，并应至少取至小数点后两位，不足时以“0”补齐。详图宜以毫米为单位，如不以毫米为单位，应另加说明。道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以“0”补齐。 2）坐标网格坐标分为测量坐标和施工坐标。测量坐标为绝对坐标，施工坐标为相对坐标。测量坐标网应画成交叉十字线，坐标代号宜用“X、Y”表示。施工坐标为相对坐标，相对零点宜通常选用已有建筑物的交叉点或道路的交叉点，为区别于绝对坐标，施工坐标用大写英文字母A、B表示。施工坐标网格应以细实线绘制，一般画成100M×100M或者50×50M的方格网，当然也可以根据需要调整，对于面积较小的场地可以采用5M×5M或者10M×10M的施工坐标网。 三、竖向设计施工图竖向设计指的是指在一块场地中进行垂直于水平方向的布置和处理，也就是地形高程设计 1作用竖向设计施工图应与总平面施工图同步进行，目的是处理好地形与造景元素之间的关系，以最少的土方量，在原有地形上创造性的布置小地形，创造出自然、和谐的园林景观地貌骨架，使景观优美、工程经济合理。为工程土方预算、地形改造的施工做法与要求提供依据。 2竖向施工图的内容总体内容包括：平面图、剖面图、土方调配图（依据情况选择）、做法说明（依据情况选择）总平面：1）指北针，图例，比例，文字说明，图名。文字说明中应该包括标注单位、绘图比例、高程系统的名称、补充图例等。2）现状与原地形标高，设计等高线的等高距一般取0.2、0.25、0.5、1.0米，当地形较为复杂时，需要绘制地形等高线放样网格。3）地形的汇水线和分水线，或用坡向箭头标明设计地面坡向，指明地表排水的方向、排水的坡度等。 4）最高点或者某些特殊点的坐标及该点的标高。如：道路的起点、变坡点、转折点和终点等的设计标高（道路在路面中央、阴沟在沟顶和沟底）、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键点坐标；建筑物、构筑物室内外设计标高；挡土墙、护坡或土坡等构筑物的坡顶和坡脚的设计标高；水体驳岸、岸顶、岸底标高，池底标高，水面最低、最高及常水位。5）绘制重点地区、坡度变化复杂的地段的地形断面图，并标注标高、比例尺等。当工程比较简单时，竖向设计施工平面图可与施工定位图合并。 剖面图：必要时在重点地区、坡度变化复杂地段应绘制，并表示出各关键点部位标高。比例尺：1：10~1：50土方调配图：必要时要增加土方调配图，方格为2×2~10×10m，注明各方格点原地形标高、设计标高、填挖高度，并列出土方平衡表。做法说明：包括施工放线依据、夯实程度、土质分析、工程要求的地形处理及客土处理。 3具体要求1）计量单位：通常标高的标注单位为米，如果有特殊要求的话应该在设计说明中注明。2）线型：竖向设计图中比较重要的就是地形等高线，设计等高线用细实线绘制，原有地形等高线用细虚线绘制，汇水线和分水线用细单点长划线绘制。3）标高施工图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的关系。 建筑物、构筑物、铁路、道路等应按以下规定标注标高：建筑物室内地坪，标注图中±0.00处的标高，对不同高度的地坪，分别标注其标高；建筑物室外散水，标注建筑物四周转角或两对角的散水坡脚处的标高；构筑物标注其有代表性的标高，并用文字注明标高所指的位置；道路标注路面中心交点及变坡点的标高；挡土墙标注墙顶和墙脚标高，路堤、边坡标注坡顶和坡脚标高，排水沟标注沟顶和沟底标高；场地平整标注其控制位置标高；铺砌场地标注其铺砌面标高。4）地表排水方向和排水坡度。利用箭头表示排水方向，并在箭头上标注排水坡度，对于道路或者铺装等区域除了要标注排水方向和排水坡度之外，还要标注坡长，一般排水坡度标注在坡度线的上方，坡长标注在坡度线的下方。 四、种植施工图1作用:种植施工图是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据。（苗木购买、苗木栽植、工程量计算）2内容：植物种类、规格、配置形式的表示方法1）植物种类及规格（乔木）大小：采用树冠平面符号图例表示，要根据设计意图，结合树木所在年期的树干和树冠按比例绘出。一般可按下述几方面考虑确定： 若表示施工后的成形效果，则按苗木出苗时的规格绘制。一般取干径1~4㎝，冠径1~2m。若表示现状树，对原有大树、孤植树则根据图纸的表现要求，可将树冠径绘得大一些。若表示若干年后成形效果，应按成年树尺寸绘制：大乔木（如毛白杨、槐树、柳树、悬铃木、栾树、银杏等）冠径为5~10m，孤植树冠径为10~15m；中小乔木（如元宝枫、广玉兰、海棠等）冠径为3~7m；位置：乔木的位置采用粗实线小圈或细实线小十字表示。在大片树林中可以省略表示。 2）配置形式行列式栽植对于行列式的种植形式（如行道树，树阵等）可用尺寸标注出株行距，始末树种植点与参照物的距离。孤植对于孤植树，可用坐标标注种植点的位置。孤植树往往对植物的造型、规格的要求较严格，应在施工图中表达清楚，除利用立面图、剖面图表示以外，可与苗木表相结合，用文字来加以标注。 片植、丛植施工图应绘出清晰的种植范围边界线，标明植物名称、规格、密度等。对于边缘线呈规则的几何形状的片状种植，可用尺寸标注方法标注，为施工放线提供依据，而对边缘线呈不规则的自由线的片状种植，应绘坐标网格，并结合文字标注草皮种植草皮是用打点的方法表示，标注应标明其草坪名、规格及种植面积。 注意的问题植物的规格：图中为冠幅，根据说明确定借助网格定出种植点位置写清植物数量对于景观要求细致的种植局部，施工图应有表达植物高低关系、植物造型形式的立面图、剖面图、参考图或通过文字说明与标注。对于种植层次较为复杂的区域应该绘制分层种植图，即分别绘制上层乔木的种植施工图和中下层灌木地被等的种植施工图 假山工程施工图内容包括平面图、立面图（或者透视示意图）、剖面图和详图。1平面图1）表示内容：假山的平面形状结构，特别是底面和顶面的水平面形状特征和相互位置关系；周围的地形、地貌，如构筑物、地下管道、植物和其他造园设施的位置、大小及山石间的距离；假山的占地面积、范围采用直角坐标网直接表示，注明必要的标高表示各处高程，如山峰制高点，山谷、山洞的平面位置、尺寸及各处高程。五假山施工图 2）比例：根据实际情况可以选取1：20~1：50，度量单位是米。3）绘制方法和步骤绘制定位轴线，间距单位是米或者毫米。绘出底面和顶面的平面轮廓，采用不同线形区分层次。勾画细部图线。标注有关数字和文字说明，完成全图。标注内容：直角坐标的尺寸数字和显要山形高程；轴线编号、剖切位置线、图名、比例尺。 2立面图主要表示：假山的整体形状、气势和质感，表示峰、峦、洞、壑等组合单元变化和相互位置关系及高程，并具体表示山石的形状大小、相互间层次及与植物和其他设施的关系。3剖面图主要表示：假山断面轮廓及大小；内部及基础的结构和构造形式，布置关系、造型尺寸及山峰的控制高程；有关管线的位置及管径大小；植物种植池的尺寸、位置和做法。 六水景工程施工图水景施工图包括：平面图、立面图、剖面图、管线布置图、详图等。1平面图内容：主要表示水体的平面形状、布局及周围环境，构筑物及地下、地上管线中心的位置；表示进水口、泄水口、溢水口的位置和管道走向。（水池的水面位置通常用常水位线表示） 标注的内容：1）放线的基准点和基准线；2）规则几何图形的轮廓尺寸；自然式水体可用坐标网格表示；3）水池和周围环境、构筑物及地上、地下管线、管道的距离尺寸；4）人工水体的进水口、泄水口、溢水口等的形状和位置的尺寸和标高；对于自然水体则标注最高水位、常水位、最低水位的标高；5）周围地形的标高，池岸岸顶、岸底、池底转折点、池底中心、池底标高及排水方向；6）对设有水泵的，则应标注出泵房、泵坑的位置和尺寸，并注写出必要的标高。 2立面图表示水体立面高度变化，水体池壁顶与附近地面高差变化，池壁顶形状及喷水池的喷泉水景立面造型。3剖面图主要表示剖断面的分层结构、材料等，要求标注池岸、池底、进水口、泄水口、溢水口的标高；对与公何连接的园林水体，应标注常水位、最高水位和最低水位的标高。4详图：节点细部的说明，如篦子的做法示意图实例见P161-163 七铺装施工图内容：图案、尺寸、材料、规格、拼接方式铺装剖切段面铺装材料特殊说明作用：购买材料施工工艺、工期确定、工程施工进度计算工程量 八园林小品详图内容：建筑小品平立剖（材料、尺寸）、结构、配筋等园林小品材料规格等 九照明电气施工图内容：灯具形式、类型、规格、布置位置配电图（电缆电线型号规格，联结方式；配电箱数量、形式规格等）作用:配电，选取、购买材料等取电（与电业部门沟通）计算工程量（电缆沟） 注意事项：网格控制严格按照电力设计规范进行照明用电和动力电分别设施配电灯具的型号标注清楚'
