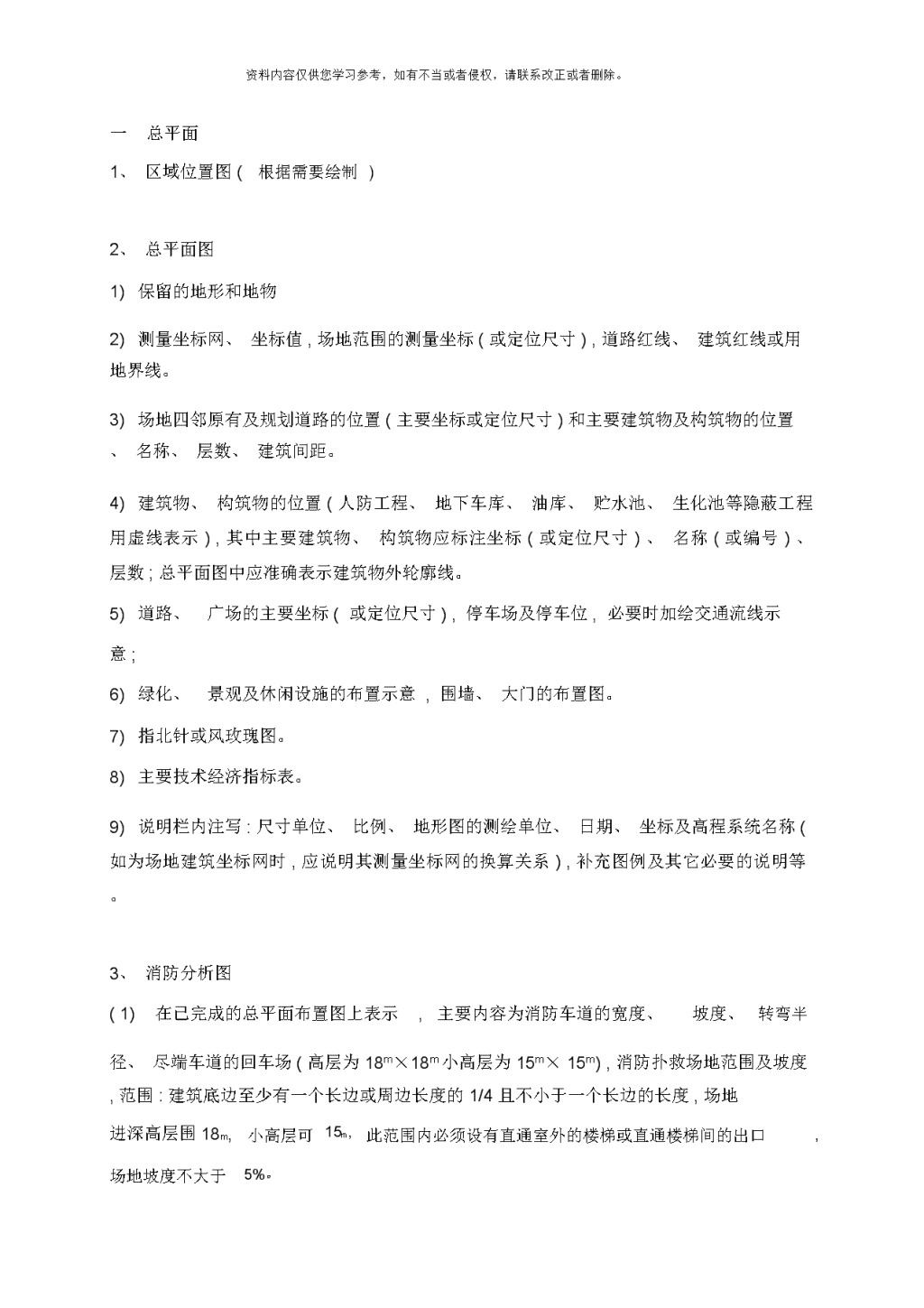

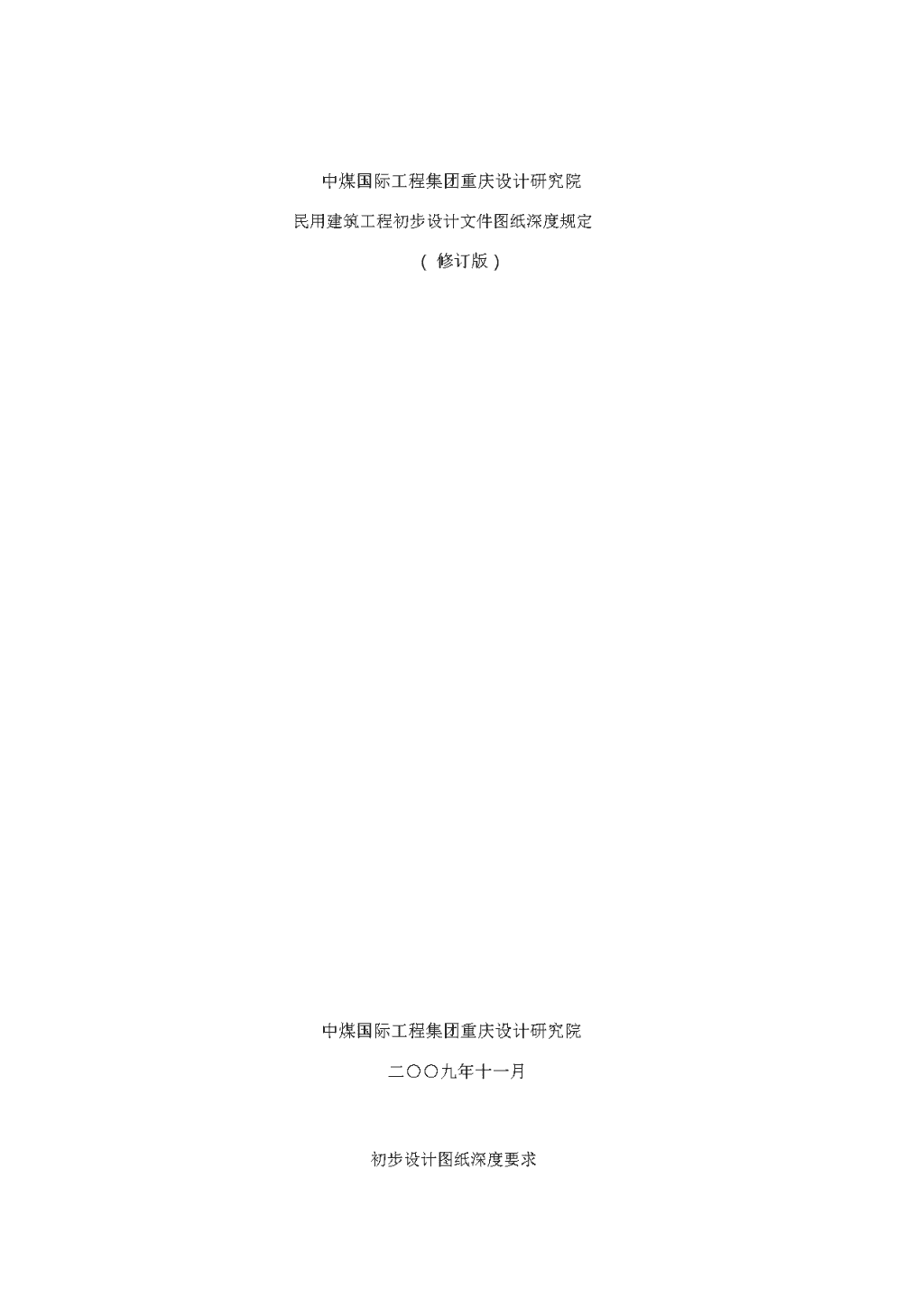

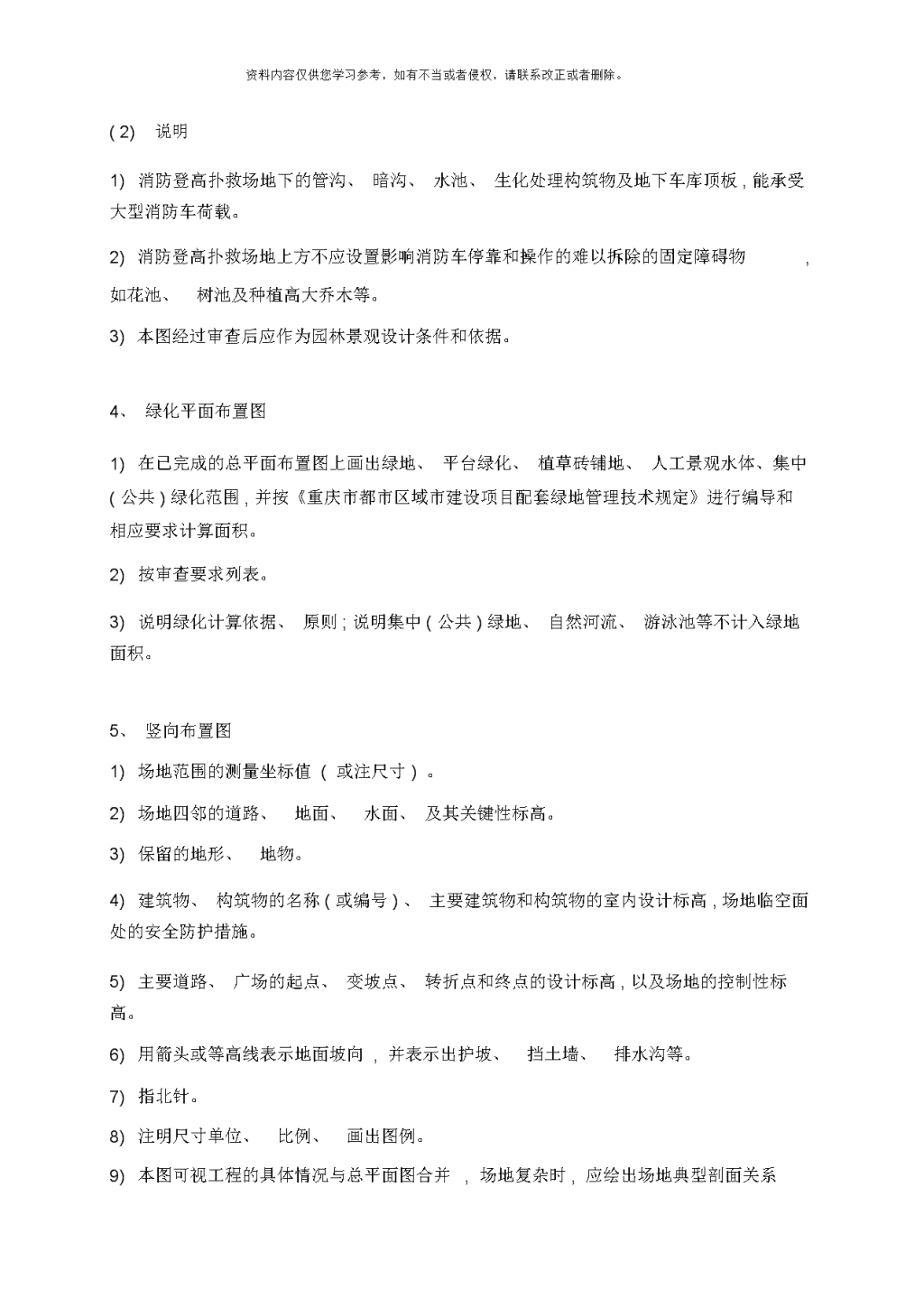

'中煤国际工程集团重庆设计研究院民用建筑工程初步设计文件图纸深度规定(修订版)中煤国际工程集团重庆设计研究院二○○九年十一月初步设计图纸深度要求 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。一总平面1、区域位置图(根据需要绘制)2、总平面图1)保留的地形和地物2)测量坐标网、坐标值,场地范围的测量坐标(或定位尺寸),道路红线、建筑红线或用地界线。3)场地四邻原有及规划道路的位置(主要坐标或定位尺寸)和主要建筑物及构筑物的位置、名称、层数、建筑间距。4)建筑物、构筑物的位置(人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用虚线表示),其中主要建筑物、构筑物应标注坐标(或定位尺寸)、名称(或编号)、层数;总平面图中应准确表示建筑物外轮廓线。5)道路、广场的主要坐标(或定位尺寸),停车场及停车位,必要时加绘交通流线示意;6)绿化、景观及休闲设施的布置示意,围墙、大门的布置图。7)指北针或风玫瑰图。8)主要技术经济指标表。9)说明栏内注写:尺寸单位、比例、地形图的测绘单位、日期、坐标及高程系统名称(如为场地建筑坐标网时,应说明其测量坐标网的换算关系),补充图例及其它必要的说明等。3、消防分析图(1)在已完成的总平面布置图上表示,主要内容为消防车道的宽度、坡度、转弯半径、尽端车道的回车场(高层为18m×18m小高层为15m×15m),消防扑救场地范围及坡度,范围:建筑底边至少有一个长边或周边长度的1/4且不小于一个长边的长度,场地进深高层围18m,小高层可15m,此范围内必须设有直通室外的楼梯或直通楼梯间的出口,场地坡度不大于5%。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。(2)说明1)消防登高扑救场地下的管沟、暗沟、水池、生化处理构筑物及地下车库顶板,能承受大型消防车荷载。2)消防登高扑救场地上方不应设置影响消防车停靠和操作的难以拆除的固定障碍物,如花池、树池及种植高大乔木等。3)本图经过审查后应作为园林景观设计条件和依据。4、绿化平面布置图1)在已完成的总平面布置图上画出绿地、平台绿化、植草砖铺地、人工景观水体、集中(公共)绿化范围,并按《重庆市都市区域市建设项目配套绿地管理技术规定》进行编导和相应要求计算面积。2)按审查要求列表。3)说明绿化计算依据、原则;说明集中(公共)绿地、自然河流、游泳池等不计入绿地面积。5、竖向布置图1)场地范围的测量坐标值(或注尺寸)。2)场地四邻的道路、地面、水面、及其关键性标高。3)保留的地形、地物。4)建筑物、构筑物的名称(或编号)、主要建筑物和构筑物的室内设计标高,场地临空面处的安全防护措施。5)主要道路、广场的起点、变坡点、转折点和终点的设计标高,以及场地的控制性标高。6)用箭头或等高线表示地面坡向,并表示出护坡、挡土墙、排水沟等。7)指北针。8)注明尺寸单位、比例、画出图例。9)本图可视工程的具体情况与总平面图合并,场地复杂时,应绘出场地典型剖面关系 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。图,反映出原有地形地貌、周边建筑、道路、支挡关系;设计的场地地形、支挡、建筑物地下地上关系等。10)根据需要利用竖向布置图绘制土方图及计算出平土方工程量。6、综合管网图1)全部建筑物和构筑物的平面位置、道路等,并标出主要定位尺寸或坐标,指北针(或风玫瑰图)等。2)各主要管线平面布置,标注主要管线方向、变(配)电站的位置、生物化学处理池等构筑物位置;3)场地内主要管线与城市管线系统连接点的控制位置。4)一般单体建筑可不出综合管网图。二建筑1．平面图1)标明承重结构的轴线、轴线编号、定位尺寸和总尺寸。2)标明各房间的使用功能。3)绘出主要结构和建筑构配件,如非承重墙、壁柱、门窗(幕墙)、天窗、楼梯、电梯、自动扶梯、中庭(及其上空)、夹层、平台、阳台、雨棚、台阶、坡道、散水明沟等的位置,当维护结构为幕墙时,应标明幕墙与主体结构的定位关系。4)表示主要建筑设备的位置,如水池、卫生器具等与设备专业有关的设备位置。5)表示建筑平面或空间的防火分区和防火分区分隔位置和面积,宜单独成图。6)标明室内、外地面设计标高及地上、地下各层楼地面标高。7)标明指北针(画在底层平面)。8)标明剖切线及编号。9)绘出有特殊要求的厅、室的室内布置,如家具的布置等;也可根据需要选择绘制标准层、标准单元或标准间的放大平面图及室内布置图。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。10)列出各类建筑设计规范要求计算的技术经济指标(也可在说明中列出)。11)标明图纸名称、比例。12)平面图所绘门、窗、幕墙、遮阳构件等,应与设计说明书和计算书保持一致。当采用分散式空调时,应绘出空调室外机或窗机位置;13)平面图中应经过门窗编号、幕墙编号或采用门窗、幕墙表直观反映门窗、幕墙洞口尺寸。14)节能平面图,绘出墙体保温范围、架空楼板范围;绘出主要保温构造节点详图。2．立面图1)选择主要立面绘制(每栋建筑不少于2个立面)。2)立面两端的轴线和编号。3)立面外轮廓及主要结构和建筑部件的可见部分,如门窗(幕墙)、雨棚、檐口(女儿墙)、屋顶、平台、栏杆、坡道、台阶和主要装饰线脚等。4)平、剖面未能表示的屋顶、及屋顶高耸物、檐口(女儿墙)、室外地面等主要标高或高度。5)图纸名称、比例。6)立面图中所绘门、窗、幕墙、遮阳构件等,应与建筑节能设计说明书和计算书保持一致。3．剖面图剖面图应剖在层高、层数不同、室内外空间比较复杂的部位(如中庭与邻近的楼层或错层部位),剖面图应准确、清楚的标示出剖到或看到的各相关部分内容,并应表示:1)内外承重墙、柱的轴线及编号。2)要结构和建筑构造部件,如地板、楼板、屋顶、檐口、女儿墙、吊顶、梁、柱、内外门窗、天窗、楼梯、电梯、平台、雨棚、阳台、地沟、地坑、台阶、坡道等。3)4)'
