毕业设计图纸相关标准.doc

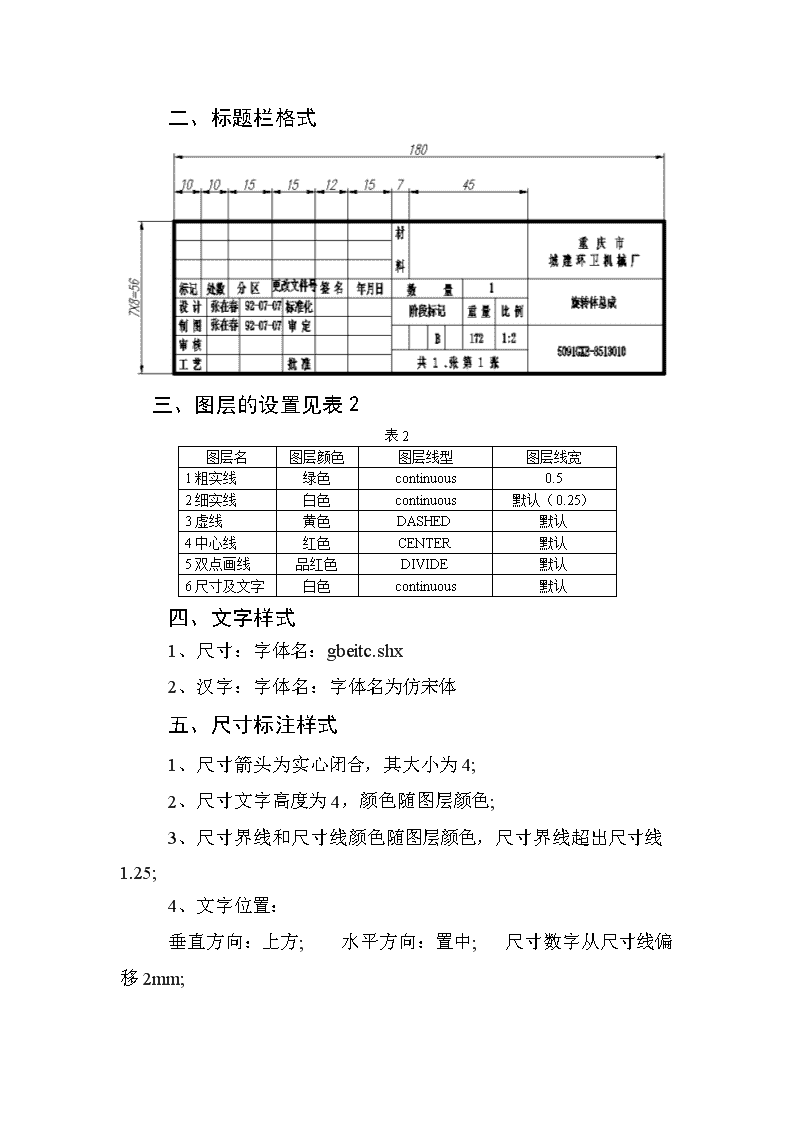

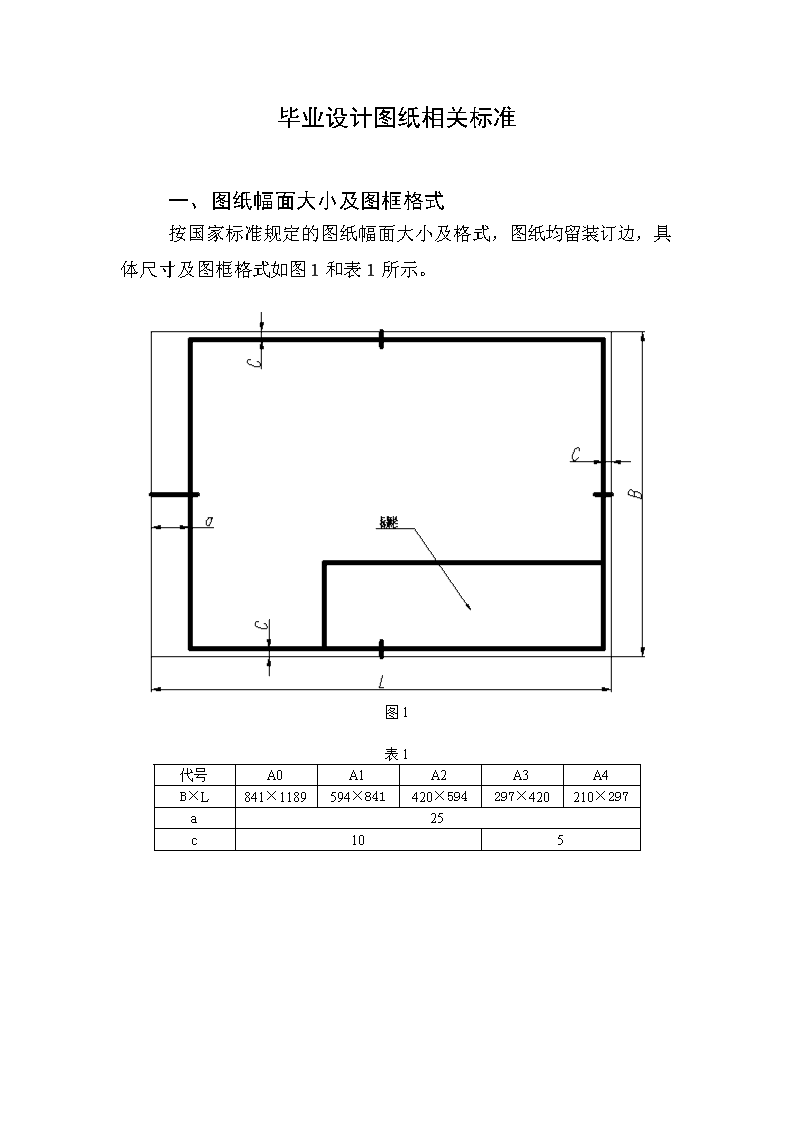

'毕业设计图纸相关标准一、图纸幅面大小及图框格式按国家标准规定的图纸幅面大小及格式，图纸均留装订边，具体尺寸及图框格式如图1和表1所示。图1表1代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105 二、标题栏格式三、图层的设置见表2表2图层名图层颜色图层线型图层线宽1粗实线绿色continuous0.52细实线白色continuous默认（0.25）3虚线黄色DASHED默认4中心线红色CENTER默认5双点画线品红色DIVIDE默认6尺寸及文字白色continuous默认四、文字样式1、尺寸：字体名：gbeitc.shx2、汉字：字体名：字体名为仿宋体五、尺寸标注样式1、尺寸箭头为实心闭合，其大小为4;2、尺寸文字高度为4，颜色随图层颜色;3、尺寸界线和尺寸线颜色随图层颜色，尺寸界线超出尺寸线1.25;4、文字位置：垂直方向：上方;水平方向：置中;尺寸数字从尺寸线偏移2mm;'
