1-雷打石隧道消防管道更换设计图纸

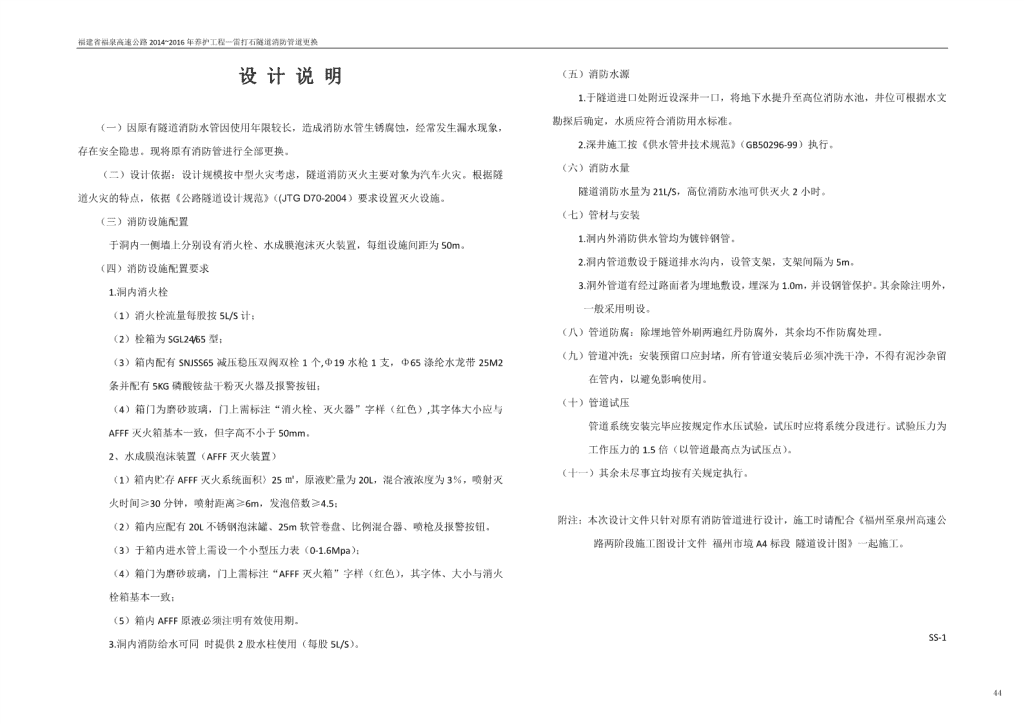

'福建省福泉高速公路2014~2016年养护工程—雷打石隧道消防管道更换设计说明（五）消防水源1.于隧道进口处附近设深井一口，将地下水提升至高位消防水池，井位可根据水文勘探后确定，水质应符合消防用水标准。（一）因原有隧道消防水管因使用年限较长，造成消防水管生锈腐蚀，经常发生漏水现象，2.深井施工按《供水管井技术规范》（GB50296‐99）执行。存在安全隐患。现将原有消防管进行全部更换。（六）消防水量（二）设计依据：设计规模按中型火灾考虑，隧道消防灭火主要对象为汽车火灾。根据隧隧道消防水量为21L/S，高位消防水池可供灭火2小时。道火灾的特点，依据《公路隧道设计规范》（(JTGD70-2004）要求设置灭火设施。（七）管材与安装（三）消防设施配置1.洞内外消防供水管均为镀锌钢管。于洞内一侧墙上分别设有消火栓、水成膜泡沫灭火装置，每组设施间距为50m。2.洞内管道敷设于隧道排水沟内，设管支架，支架间隔为5m。（四）消防设施配置要求3.洞外管道有经过路面者为埋地敷设，埋深为1.0m，并设钢管保护。其余除注明外，1.洞内消火栓一般采用明设。（1）消火栓流量每股按5L/S计；（八）管道防腐：除埋地管外刷两遍红丹防腐外，其余均不作防腐处理。（2）栓箱为SGL24/65型；（九）管道冲洗：安装预留口应封堵，所有管道安装后必须冲洗干净，不得有泥沙杂留（3）箱内配有SNJSS65减压稳压双阀双栓1个,Φ19水枪1支，Φ65涤纶水龙带25M2在管内，以避免影响使用。条并配有5KG磷酸铵盐干粉灭火器及报警按钮；（十）管道试压（4）箱门为磨砂玻璃，门上需标注“消火栓、灭火器”字样（红色）,其字体大小应与管道系统安装完毕应按规定作水压试验，试压时应将系统分段进行。试验压力为AFFF灭火箱基本一致，但字高不小于50mm。工作压力的1.5倍（以管道最高点为试压点）。2、水成膜泡沫装置（AFFF灭火装置）（十一）其余未尽事宜均按有关规定执行。（1）箱内贮存AFFF灭火系统面积〉25㎡，原液贮量为20L，混合液浓度为3％，喷射灭火时间≥30分钟，喷射距离≥6m，发泡倍数≥4.5；附注：本次设计文件只针对原有消防管道进行设计，施工时请配合《福州至泉州高速公（2）箱内应配有20L不锈钢泡沫罐、25m软管卷盘、比例混合器、喷枪及报警按钮。路两阶段施工图设计文件福州市境A4标段隧道设计图》一起施工。（3）于箱内进水管上需设一个小型压力表（0‐1.6Mpa）；（4）箱门为磨砂玻璃，门上需标注“AFFF灭火箱”字样（红色），其字体、大小与消火栓箱基本一致；（5）箱内AFFF原液必须注明有效使用期。SS‐13.洞内消防给水可同时提供2股水柱使用（每股5L/S）。44 45 46 47 福建省福泉高速公路2014年养护工程—雷打石隧道消防管道更换工程主要材料设备表福建省福泉高速公路2014~2016年养护工程SS-3雷打石隧道消防管道更换第1页共1页序序名称型号单位数量备注名称型号单位数量备注号号m13.000100m1.5001镀锌钢管DN40mm以内24KBG管（暗配）DN32m80.000台1.0002镀锌钢管DN65mm以内25防抽干控制箱保护柜m2071.000台1.0003镀锌钢管DN100mm以内26消防水泵2.2kwm2.700m55.0004镀锌钢管φ20mm以内27水泵保护绳m96.000100m0.5005镀锌钢管φ25mm以内28RVVP水位电气装置控制线粒32.000套1.0006三通Φ65mm*2529水位电气信号装置电子式镀锌钢管(螺纹连接)室外管道材粒1.00010m22.0007三通Φ100mm*10030料费公称直径(40mm以内)粒5.000个1.0008机械三通Φ100mm*4031止回阀DN40粒32.000个1.0009机械三通Φ100mm*6532活接DN40镀锌钢管(螺纹连接)室外管道人个10.00010m22.00010闸阀更换及增设Φ100mm33工费公称直径(40mm以内)个1.00011过滤阀Φ100mm个4.00012闸阀Φ40mm90弯头粒25.00013Φ100mm45弯头粒15.00014Φ100mm卡箍粒390.00015Φ100mm阀门井座1.00016支架墩及支撑架处95.00017消防用水打井座1.00018防抽干自动控制箱台1.00019高位水池、防抽干自动装置调试套(台)1.00020电缆敷设100m1.50021YJV22-5*6电缆敷设100m0.50022YZ-4*4(水泵电缆)m150.00023管道人工挖土方1.0m深管道公称直径(50mm以内)编制：复核：48'
