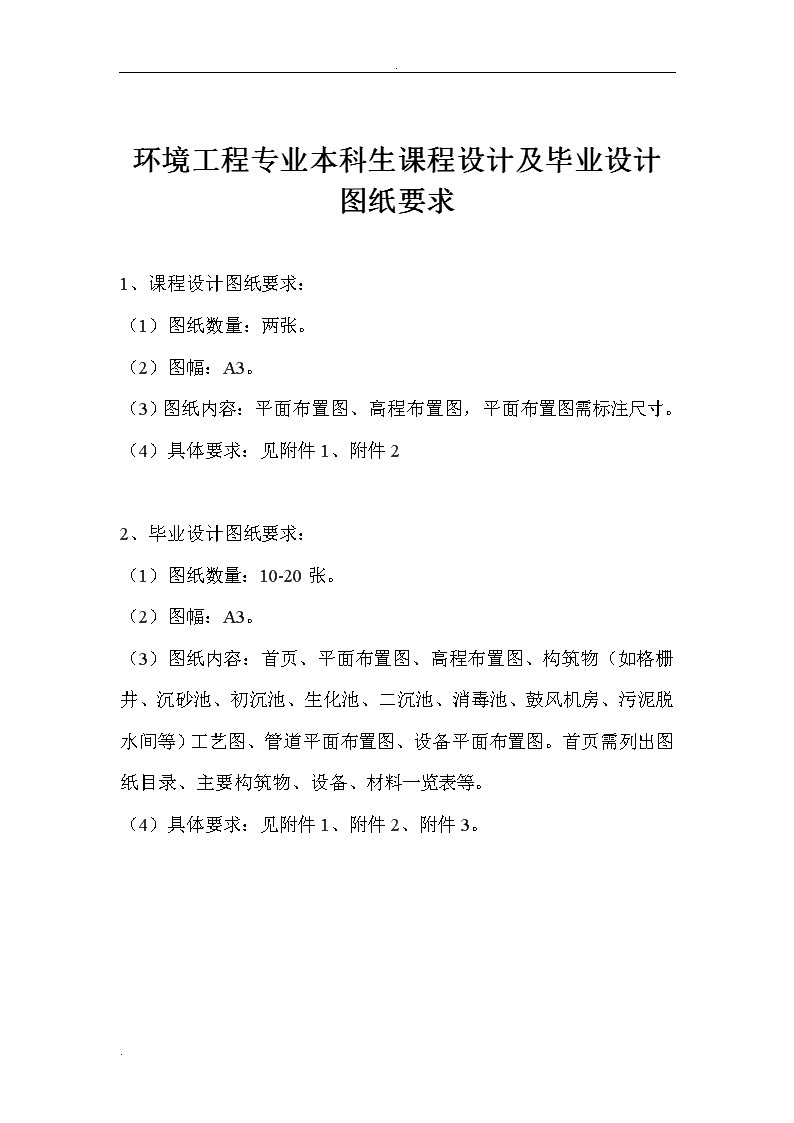

环境工程专业本科课程设计、毕业设计图纸要求

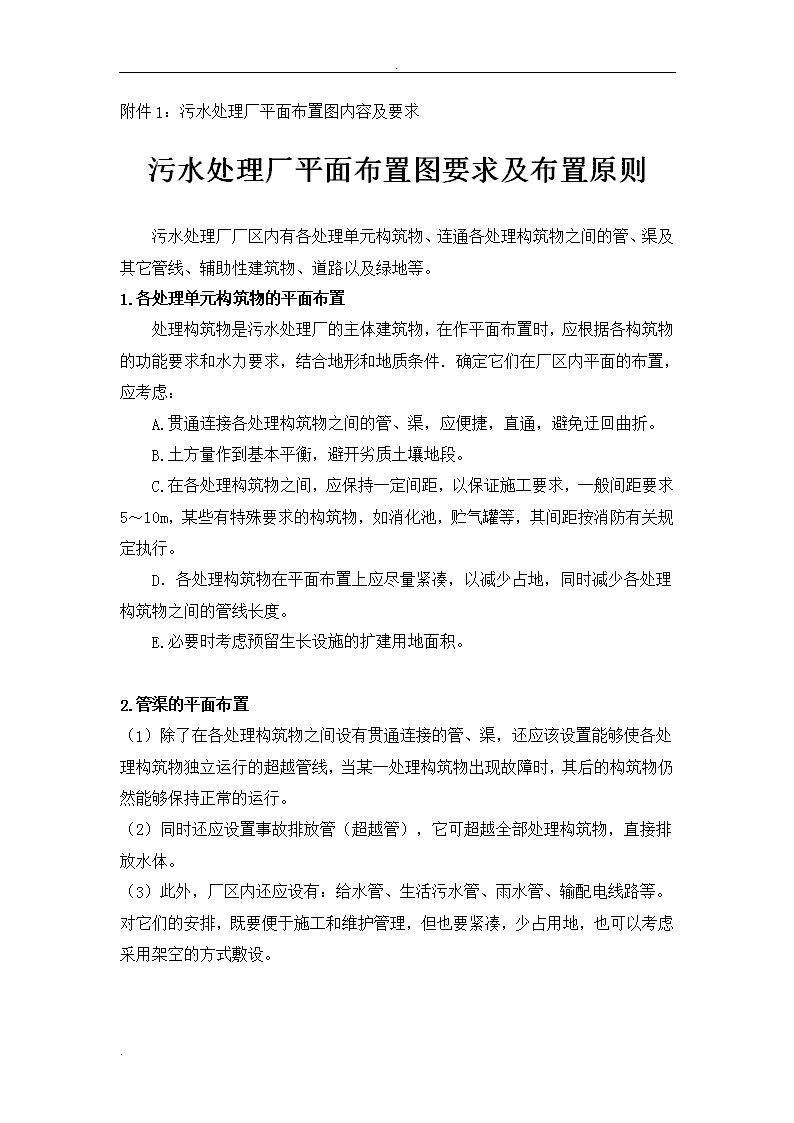

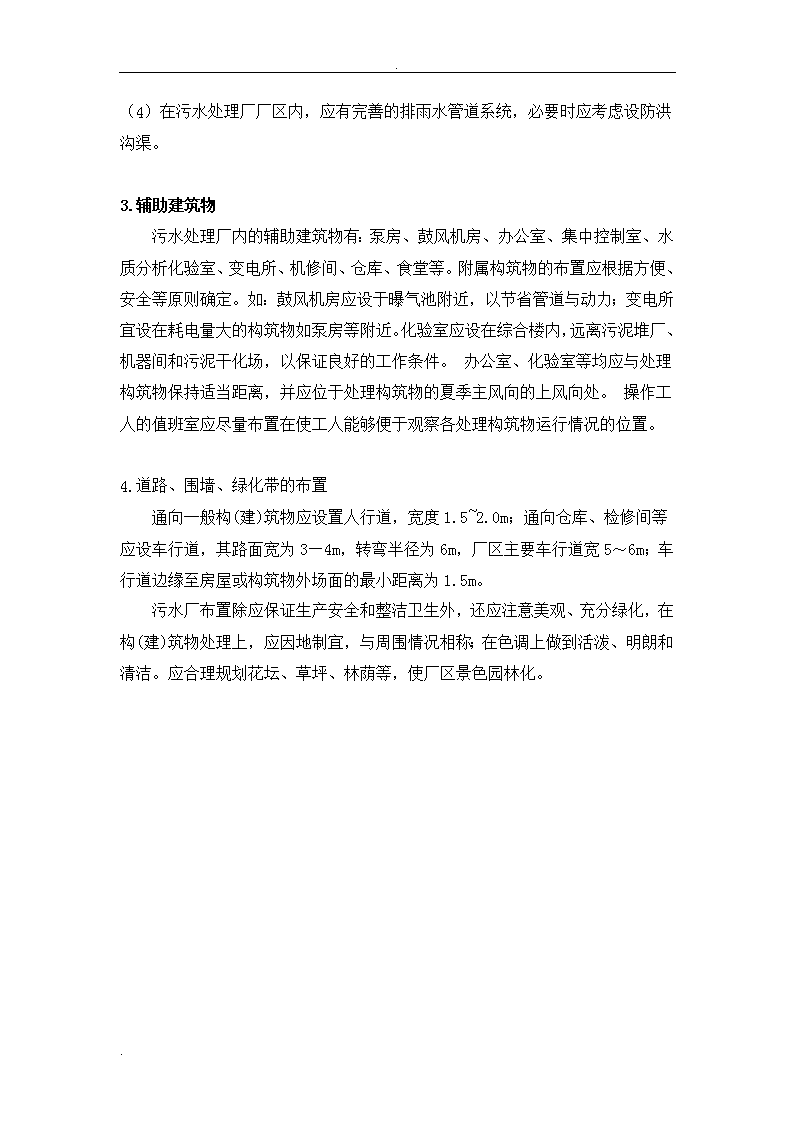

'.环境工程专业本科生课程设计及毕业设计图纸要求1、课程设计图纸要求：（1）图纸数量：两张。（2）图幅：A3。（3）图纸内容：平面布置图、高程布置图，平面布置图需标注尺寸。（4）具体要求：见附件1、附件22、毕业设计图纸要求：（1）图纸数量：10-20张。（2）图幅：A3。（3）图纸内容：首页、平面布置图、高程布置图、构筑物（如格栅井、沉砂池、初沉池、生化池、二沉池、消毒池、鼓风机房、污泥脱水间等）工艺图、管道平面布置图、设备平面布置图。首页需列出图纸目录、主要构筑物、设备、材料一览表等。（4）具体要求：见附件1、附件2、附件3。. .附件1：污水处理厂平面布置图内容及要求污水处理厂平面布置图要求及布置原则污水处理厂厂区内有各处理单元构筑物、连通各处理构筑物之间的管、渠及其它管线、辅助性建筑物、道路以及绿地等。1.各处理单元构筑物的平面布置处理构筑物是污水处理厂的主体建筑物，在作平面布置时，应根据各构筑物的功能要求和水力要求，结合地形和地质条件．确定它们在厂区内平面的布置，应考虑：A.贯通连接各处理构筑物之间的管、渠，应便捷，直通，避免迂回曲折。B.土方量作到基本平衡，避开劣质土壤地段。C.在各处理构筑物之间，应保持一定间距，以保证施工要求，一般间距要求5～10m，某些有特殊要求的构筑物，如消化池，贮气罐等，其间距按消防有关规定执行。D．各处理构筑物在平面布置上应尽量紧凑，以减少占地，同时减少各处理构筑物之间的管线长度。E.必要时考虑预留生长设施的扩建用地面积。2.管渠的平面布置（1）除了在各处理构筑物之间设有贯通连接的管、渠，还应该设置能够使各处理构筑物独立运行的超越管线，当某一处理构筑物出现故障时，其后的构筑物仍然能够保持正常的运行。（2）同时还应设置事故排放管（超越管），它可超越全部处理构筑物，直接排放水体。（3）此外，厂区内还应设有：给水管、生活污水管、雨水管、输配电线路等。对它们的安排，既要便于施工和维护管理，但也要紧凑，少占用地，也可以考虑采用架空的方式敷设。. .（4）在污水处理厂厂区内，应有完善的排雨水管道系统，必要时应考虑设防洪沟渠。3.辅助建筑物污水处理厂内的辅助建筑物有：泵房、鼓风机房、办公室、集中控制室、水质分析化验室、变电所、机修间、仓库、食堂等。附属构筑物的布置应根据方便、安全等原则确定。如：鼓风机房应设于曝气池附近，以节省管道与动力；变电所宜设在耗电量大的构筑物如泵房等附近。化验室应设在综合楼内，远离污泥堆厂、机器间和污泥干化场，以保证良好的工作条件。办公室、化验室等均应与处理构筑物保持适当距离，并应位于处理构筑物的夏季主风向的上风向处。操作工人的值班室应尽量布置在使工人能够便于观察各处理构筑物运行情况的位置。4.道路、围墙、绿化带的布置通向一般构(建)筑物应设置人行道，宽度1.5~2.0m；通向仓库、检修间等应设车行道，其路面宽为3—4m，转弯半径为6m，厂区主要车行道宽5～6m；车行道边缘至房屋或构筑物外场面的最小距离为1.5m。污水厂布置除应保证生产安全和整洁卫生外，还应注意美观、充分绿化，在构(建)筑物处理上，应因地制宜，与周围情况相称；在色调上做到活泼、明朗和清洁。应合理规划花坛、草坪、林荫等，使厂区景色园林化。. .. .污水处理厂平面布置原则1、各处理单元构筑物的平面布置处理构筑物是污水处理厂的主体建筑物，在做平面布置时应根据各构筑物的功能要求和水力要求，结合地形和地质条件，确定它们在厂区内的平面位置。对此，应考虑：（1）贯通、连接各处构筑物之间的管、渠，使之便捷、直通，避免迂回曲折。（2）土方量做到基本平衡，并避开劣质土壤地段。（3）在处理构筑物之间，应保持一定距离，以保证敷设连接管、渠的要求，一般的间距可取值5~10m，某些有特殊要求的构筑物，如污泥消化池、沼气贮罐等，其间距应按有关规定确定。（4）各处理构筑物在平面上布置，应考虑尽量紧凑。（5）污泥处理构筑物应考虑尽可能单独布置，以方便管理，应布置在厂区夏季主导风向的下风向。2、管、渠的平面布置（1）在各处理构筑物之间，设有贯通、连接的管、渠。此外，还应设有能够使各处理构筑物能够独立运行的管、渠，当某一处构筑物因故停止工作时，其后接处理构筑物仍能够保持正常的运行。（2）应设超越全部处理构筑物，直接排放水体的超越管。（3）在厂区内还应设有空气管路、沼气管路、给水管路及输配电线路。这些管线有的敷设在地下，但大都在地上，对它们的安装既要便于施工和维护管理，又要紧凑，少占用地。3、辅助建筑物的平面布置污水厂内的辅助建筑物有中央控制室、配电间、机修间、仓库、食堂、宿舍、综合楼等。它们是污水处理厂不可缺少的组成部分。（1）辅助建筑物建筑面积的大小应按具体情况条件而定。辅助建筑物的设置应根据方便、安全等原则确定。（2）生活居住区、综合楼等建筑物应与处理构筑物保持一定距离，应位于厂区夏季主风向的上风向。. .（3）操作工人的值班室应尽量布置在使工人能够便于观察各处理构筑物和运行情况的位置。4、厂区绿化平面布置时应安排充分的绿化地带，改善卫生条件，为污水厂工作人员提供优美的环境。5、道路布置在污水厂内应合理的修建道路，方便运输，要设置通向各处理构筑物和辅助建筑物的必要通道，道路的设计应符合如下要求：（1）主要车行道的宽度：单车道为3~4m，双车道为6~7m，并应有回车道。（2）车行道的转弯半径不宜小于6m。（3）人行道的宽度为1.5~2.0m。（4）通向高架构筑物的扶梯倾角不宜大于45º。（5）天桥宽度不宜小于1m。. .附件2：污水处理厂高程图要求. .. .. .附件3构筑物（格栅井、沉砂池、初沉池、生化池、二沉池、消毒池、鼓风机房、污泥脱水间等）工艺图要求图纸内容：（1）构筑物平面图（2）构筑物剖面图（3）构筑物附属设备安装工艺图（4）构筑物附属管道工艺图.'
