工程设计图纸图标填写要求

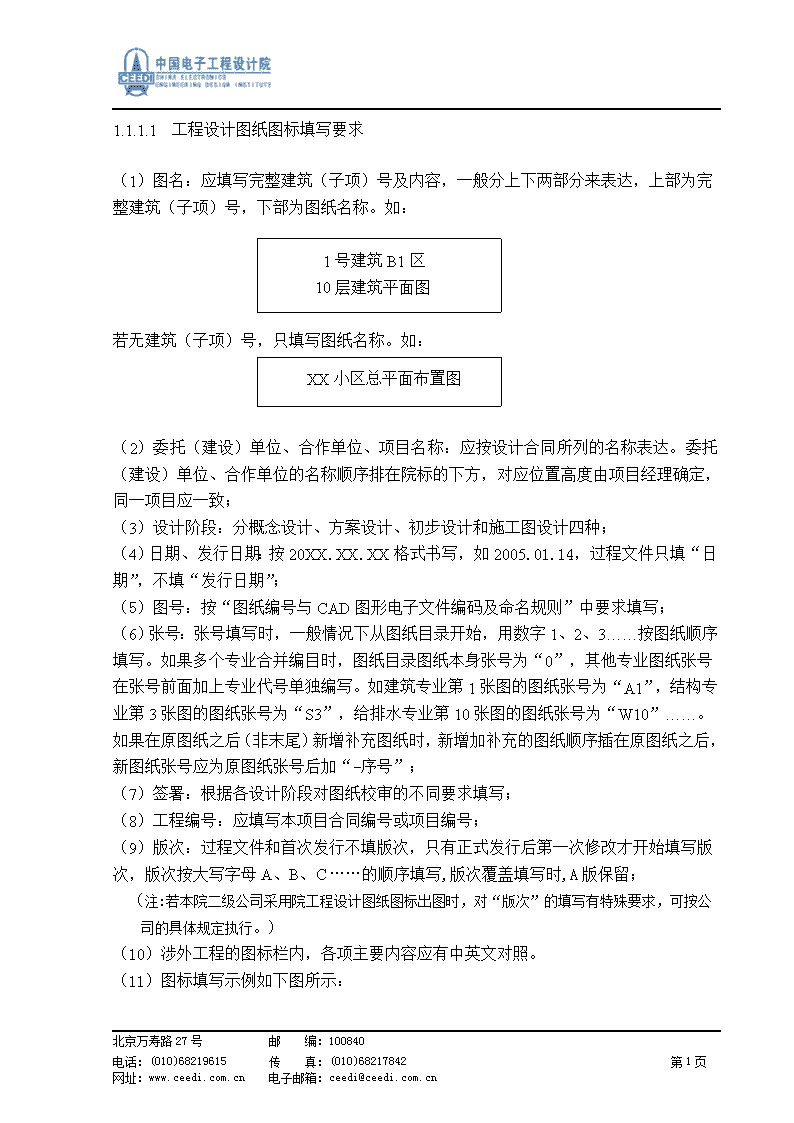

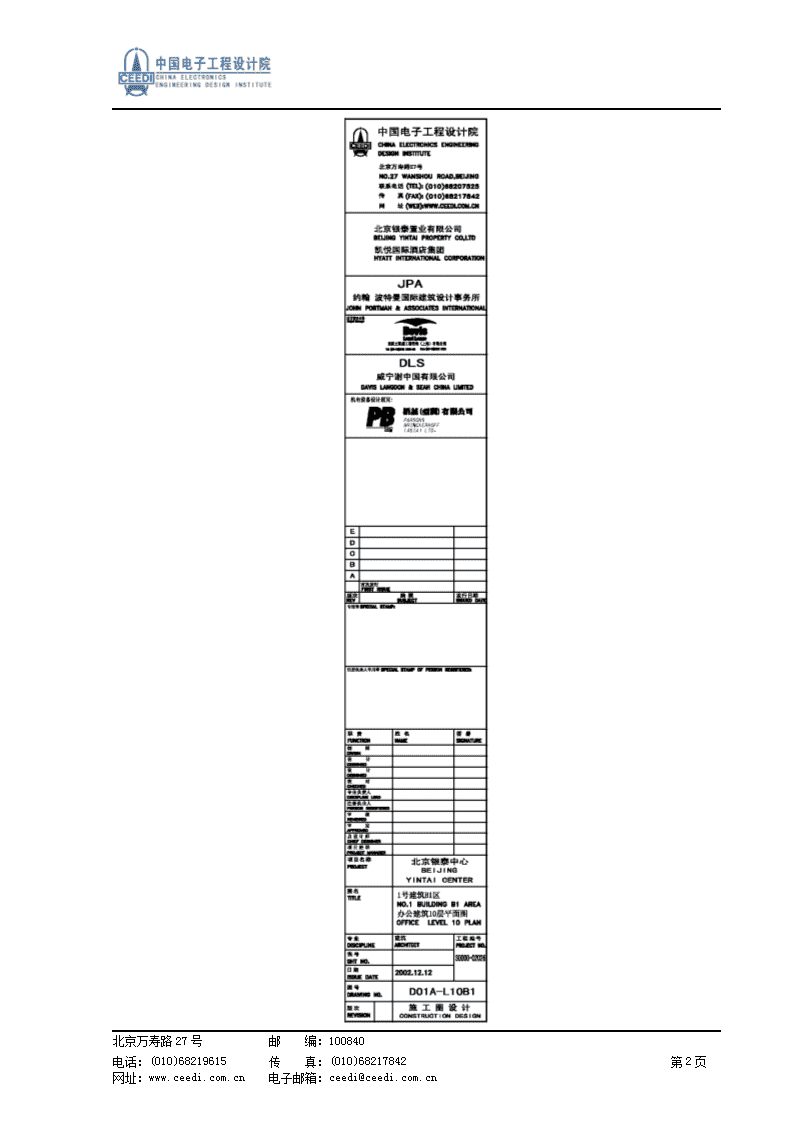

'1.1.1.1工程设计图纸图标填写要求（1）图名：应填写完整建筑（子项）号及内容，一般分上下两部分来表达，上部为完整建筑（子项）号，下部为图纸名称。如：1号建筑B1区10层建筑平面图若无建筑（子项）号，只填写图纸名称。如：XX小区总平面布置图（2）委托（建设）单位、合作单位、项目名称：应按设计合同所列的名称表达。委托（建设）单位、合作单位的名称顺序排在院标的下方，对应位置高度由项目经理确定，同一项目应一致；（3）设计阶段：分概念设计、方案设计、初步设计和施工图设计四种；（4）日期、发行日期：按20XX.XX.XX格式书写，如2005.01.14，过程文件只填“日期”，不填“发行日期”；（5）图号：按“图纸编号与CAD图形电子文件编码及命名规则”中要求填写；（6）张号：张号填写时，一般情况下从图纸目录开始，用数字1、2、3……按图纸顺序填写。如果多个专业合并编目时，图纸目录图纸本身张号为“0”，其他专业图纸张号在张号前面加上专业代号单独编写。如建筑专业第1张图的图纸张号为“A1”，结构专业第3张图的图纸张号为“S3”，给排水专业第10张图的图纸张号为“W10”……。如果在原图纸之后（非末尾）新增补充图纸时，新增加补充的图纸顺序插在原图纸之后，新图纸张号应为原图纸张号后加“-序号”；（7）签署：根据各设计阶段对图纸校审的不同要求填写；（8）工程编号：应填写本项目合同编号或项目编号；（9）版次：过程文件和首次发行不填版次，只有正式发行后第一次修改才开始填写版次，版次按大写字母A、B、C……的顺序填写,版次覆盖填写时,A版保留；（注:若本院二级公司采用院工程设计图纸图标出图时，对“版次”的填写有特殊要求，可按公司的具体规定执行。）（10）涉外工程的图标栏内，各项主要内容应有中英文对照。（11）图标填写示例如下图所示：北京万寿路27号　　　邮　　编：100840　电话：(010)68219615　　传　　真：(010)68217842　　　　　　　　第2页网址：www.ceedi.com.cn电子邮箱：ceedi@ceedi.com.cn 北京万寿路27号　　　邮　　编：100840　电话：(010)68219615　　传　　真：(010)68217842　　　　　　　　第2页网址：www.ceedi.com.cn电子邮箱：ceedi@ceedi.com.cn'
