eps设计图纸中常见的接线方式

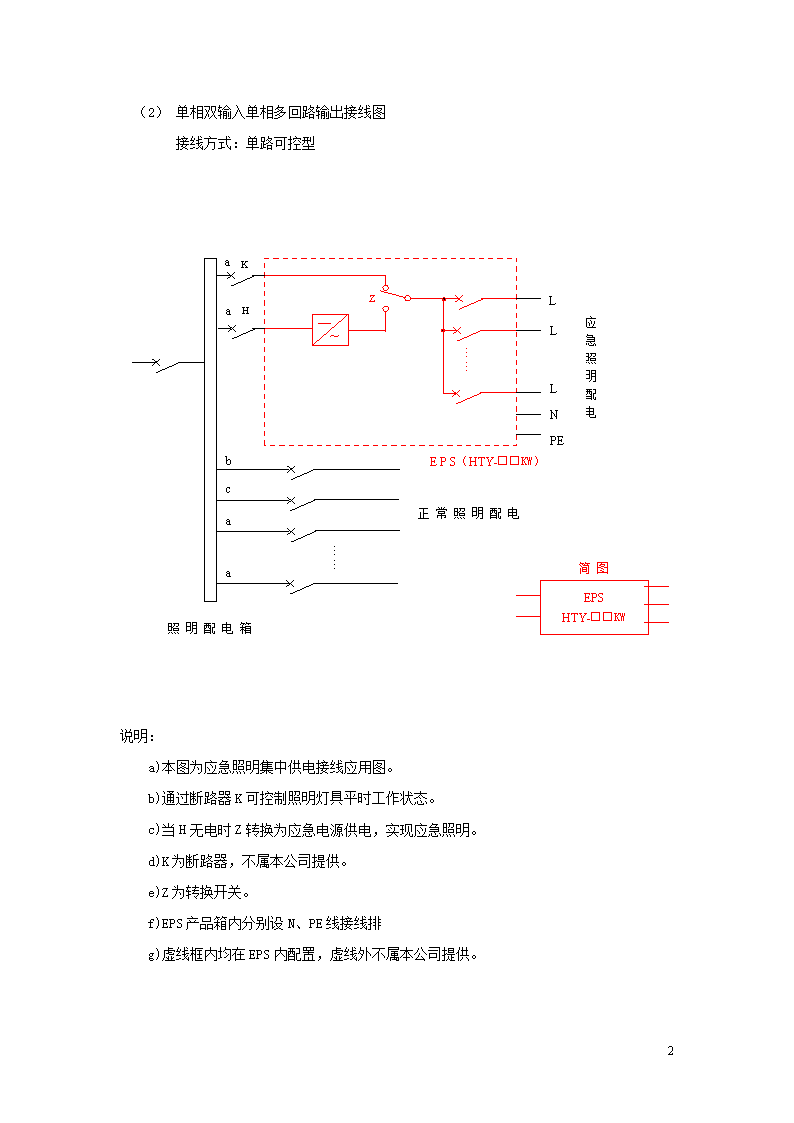

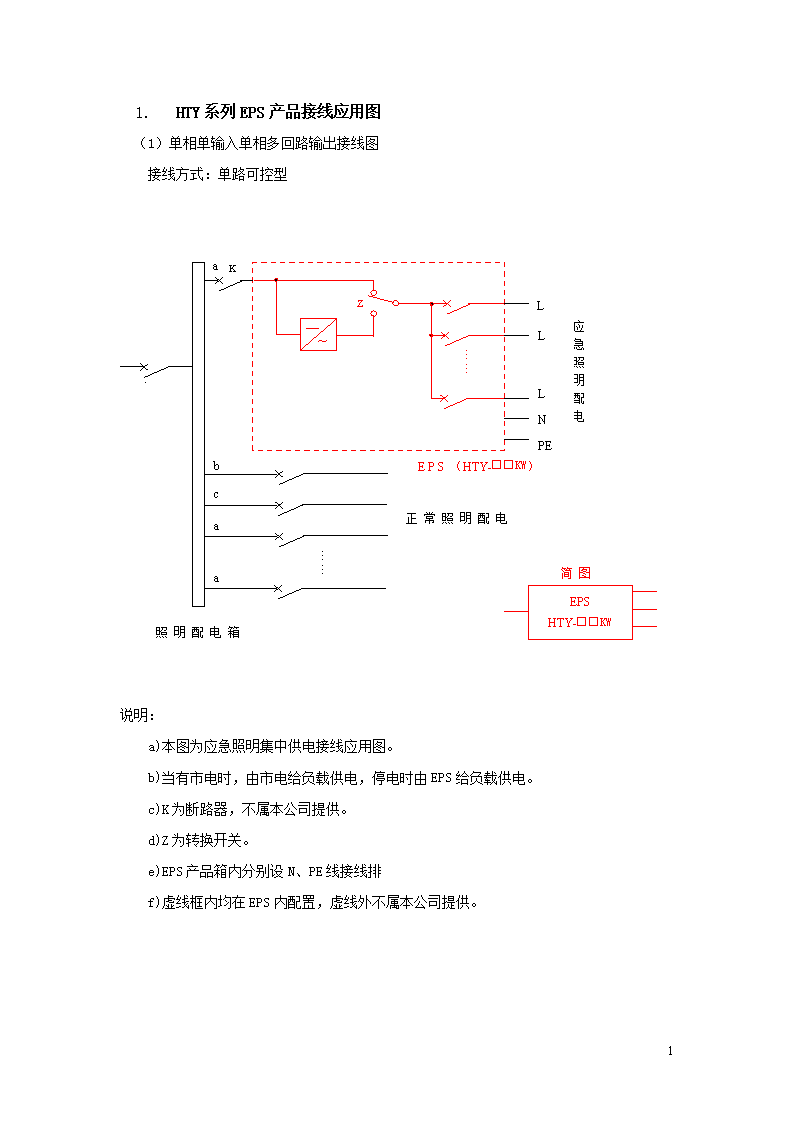

'1.HTY系列EPS产品接线应用图（1）单相单输入单相多回路输出接线图接线方式：单路可控型应急照明配电ZbPELLNLLLa正常照明配电照明配电箱Kcaa……简图~……EPS（HTY-□□KW）EPSHTY-□□KW(YJ01)说明：a)本图为应急照明集中供电接线应用图。b)当有市电时，由市电给负载供电，停电时由EPS给负载供电。c)K为断路器，不属本公司提供。d)Z为转换开关。e)EPS产品箱内分别设N、PE线接线排f)虚线框内均在EPS内配置，虚线外不属本公司提供。9 （2）单相双输入单相多回路输出接线图接线方式：单路可控型a应急照明配电ZbPELLNLLL……a正常照明配电照明配电箱Kcaa……简图~HEPS（HTY-□□KW）EPSHTY-□□KW(YJ01)说明：a)本图为应急照明集中供电接线应用图。b)通过断路器K可控制照明灯具平时工作状态。c)当H无电时Z转换为应急电源供电，实现应急照明。d)K为断路器，不属本公司提供。e)Z为转换开关。f)EPS产品箱内分别设N、PE线接线排g)虚线框内均在EPS内配置，虚线外不属本公司提供。9 （3）单相三输入单相三输出接线图接线方式：多路可控型LNPELNPELNPEaZZZaaKK应急照明配电正常照明配电照明配电箱HKcbaaa……~EPS（HTY-□□KW）简图EPSHTY-□□KW说明：a)本图为应急照明集中供电接线图。b)通过断路器K可控制多个回路应急灯平时工作状态。c)当H无电时Z转换为应急电源供电，实现应急照明。d)K为断路器，不属本公司提供。e)Z为转换开关。f)EPS箱内分别设N、PE线接线排。g)虚线框内均在EPS内配置，虚线外不属本公司提供。9 （4）单相双输入单相输出回路现场控制接线图接线方式：单灯可控型ZZ~a……K3K2EPSHTY-□□KW应急照明配电正常照明配电照明配电箱HKcbaaa……K1……LNLEPS（HTY-□□KW）简图说明：a)本图为应急照明集中供电接线图。b)断路器K为平时（非应急时）控制开关。c)当H无电时Z转换为应急电源供电，实现应急照明。d)K为断路器，不属本公司提供。e)Z为转换开关。f)K1、K2、K3为各灯回路现场双控翘板开关。g)EPS箱内分别设N、PE线接线排。h)虚线框内均在EPS内配置，虚线外不属本公司提供。9 （5）三相输入三相输出，应急时单相三路输出接线图接线方式：三相可控型aZZZcbKKEPSHTYS-□□KW应急照明配电正常照明配电照明配电箱Kcbaa……EPS（HTYS－□□KW）HC45N/3PL1L2L3L1L2L3~LNPELNPELNPE简图说明：a)本图为应急照明集中供电接线图（三相输入三相输出，应急时输出为同相位单相3路）。b)断路器K可控制多个回路正常照明工作状态。c)当H无电时Z转换为应急电源供电，实现应急照明。d)K为断路器，不属本公司提供。e)Z为转换开关。f)EPS箱内分别设N、PE线接线排。g)虚线框内均在EPS内配置，虚线外不属本公司提供。9 （6）三相多路输入三相多路输出，应急时单相多路输出接线图接线方式：三相多路可控型L1L2L3L1L2L3L1L2L3简图EPSHTYS-□□KWLNPELNPELNPELNPELNPELNPELNPELNPELNPEKKKcccKKKbbbaaaZZZKK应急照明配电正常照明配电Kcbaa……HC45N/3P照明配电箱ZZZZZZZZZ~EPS（HTYS－□□KW）说明：a)本图为应急照明集中供电接线图（三相输入三相多路输出，应急供电为同相位；单相多路输出）。b)通过断路器K可控制多个回路应急灯平时工作状态。c)当H无电时Z转换为应急电源供电，实现应急照明。d)K为断路器，不属本公司提供。e)Z为转换开关。f)EPS箱内分别设N、PE线接线排。g)虚线框内均在EPS内配置，虚线外不属本公司提供。9 （7）单相双输入单相输出供多层接线图接线方式：楼层可控型HHaEPSHTYS-□□KWLN~NLKNK……acbaa……a应急照明配电正常照明配电照明配电箱ZKcbaaNLL……简图LLPEL一层二层KM1KM1KM1正常照明配电EPS（HTYS－□□KW）说明：a)本图为应急照明集中供电接线图（一处设电源供多层或多处）。b)断路器K可控制每层回路应急灯平时工作状态。c)当H无电时Z转换为应急电源供电，实现应急照明。d)K为断路器，不属本公司提供。e)Z为转换开关，设在EPS产品内，L、N同时转换。f)KM1为转换交流接触器，设在本层照明配电箱内。g)EPS箱内分别设N、PE线接线排。h)虚线框内均在EPS内配置，虚线外不属本公司提供。9 （8）应急照明混合接线图接线方式：混合式市电输入消防联动控制~持续型非持续型消防联动输出照明配电箱正常照明配电aaca……消防联动DC24VEPS〔HTYS－□□KW〕非持续型消防联动输出持续型ZHKaa………………简图KM1KM1EPSHTYS-□□KW说明：a)本图为应急照明集中供电接线图（持续型、非持续型、消防联动混合接线）。b)K是EPS输入断路器。c)EPS箱内分别设N、PE线接线排。d)虚线框内均在EPS内配置，虚线外不属本公司提供。9 （9）双电源接线图备用电abaEPS（HTYS-□□KW）EPSHTYS-□□KW(YJ01)简图常用电备用电常用电应急照明配电ZbPELLNLLL……照明配电箱Kaa~正常照明配电（10）充当第二路电源双回路接线图应急负载NPEEPS（HTYS－□□KW）市电~~简图EPSHTYS-□□KW(YJ01)9'
