建筑施工图设计成果标准

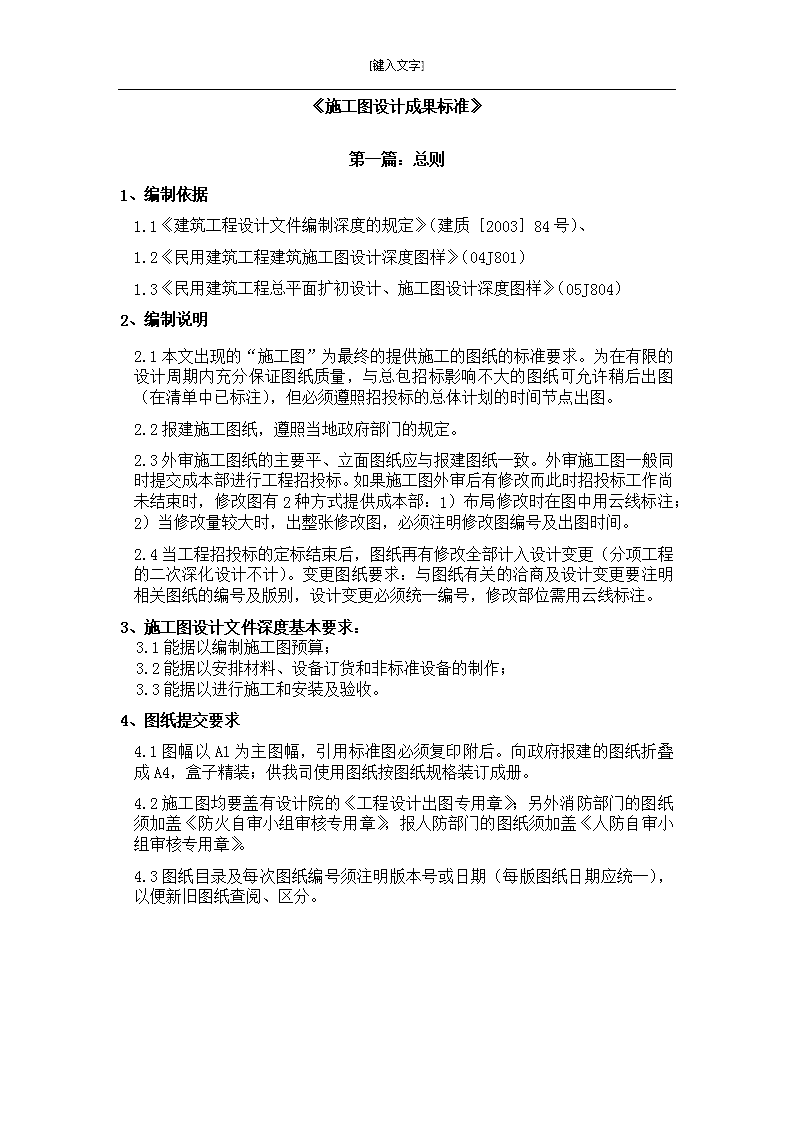

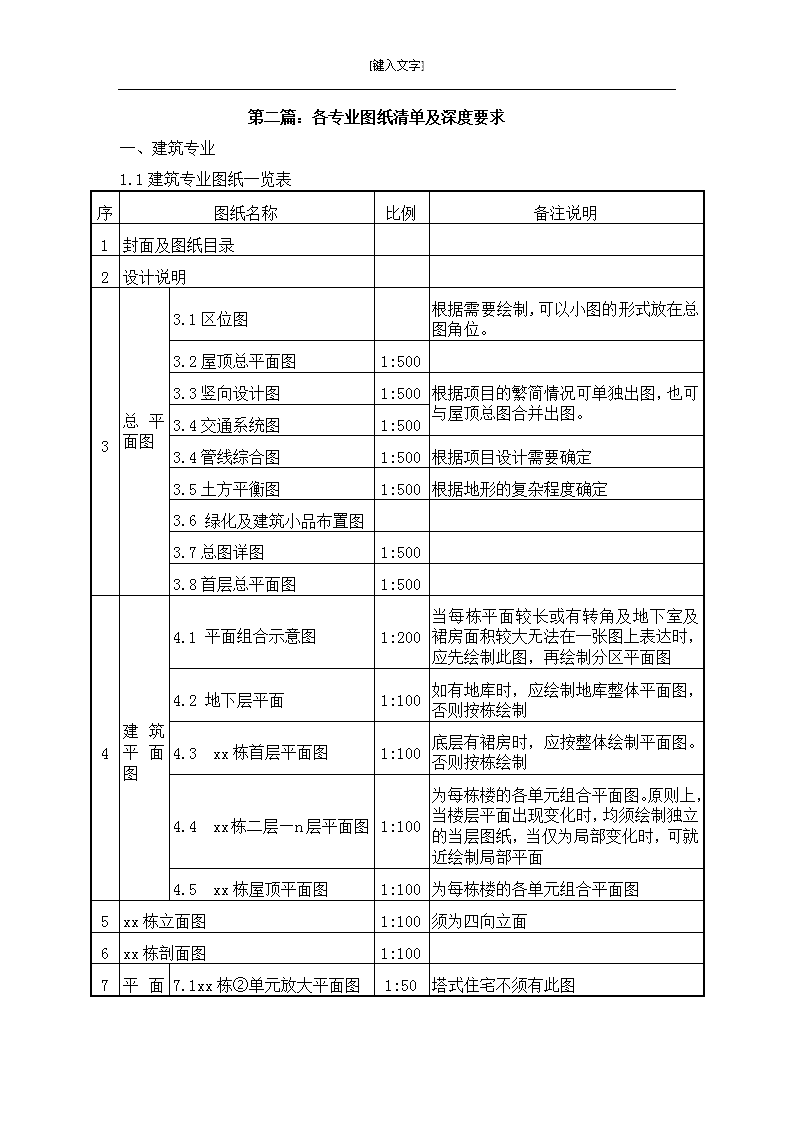

'[键入文字]《施工图设计成果标准》第一篇：总则1、编制依据1.1《建筑工程设计文件编制深度的规定》（建质［2003］84号）、1.2《民用建筑工程建筑施工图设计深度图样》（04J801）1.3《民用建筑工程总平面扩初设计、施工图设计深度图样》（05J804）2、编制说明2.1本文出现的“施工图”为最终的提供施工的图纸的标准要求。为在有限的设计周期内充分保证图纸质量，与总包招标影响不大的图纸可允许稍后出图（在清单中已标注），但必须遵照招投标的总体计划的时间节点出图。2.2报建施工图纸，遵照当地政府部门的规定。2.3外审施工图纸的主要平、立面图纸应与报建图纸一致。外审施工图一般同时提交成本部进行工程招投标。如果施工图外审后有修改而此时招投标工作尚未结束时，修改图有2种方式提供成本部：1）布局修改时在图中用云线标注；2）当修改量较大时，出整张修改图，必须注明修改图编号及出图时间。2.4当工程招投标的定标结束后，图纸再有修改全部计入设计变更（分项工程的二次深化设计不计）。变更图纸要求：与图纸有关的洽商及设计变更要注明相关图纸的编号及版别，设计变更必须统一编号，修改部位需用云线标注。3、施工图设计文件深度基本要求：3.1能据以编制施工图预算；3.2能据以安排材料、设备订货和非标准设备的制作；3.3能据以进行施工和安装及验收。4、图纸提交要求4.1图幅以A1为主图幅，引用标准图必须复印附后。向政府报建的图纸折叠成A4，盒子精装；供我司使用图纸按图纸规格装订成册。4.2施工图均要盖有设计院的《工程设计出图专用章》；另外消防部门的图纸须加盖《防火自审小组审核专用章》，报人防部门的图纸须加盖《人防自审小组审核专用章》。4.3图纸目录及每次图纸编号须注明版本号或日期（每版图纸日期应统一），以便新旧图纸查阅、区分。 [键入文字]第二篇：各专业图纸清单及深度要求一、建筑专业1.1建筑专业图纸一览表序图纸名称比例备注说明1封面及图纸目录2设计说明3总平面图3.1区位图根据需要绘制,可以小图的形式放在总图角位。3.2屋顶总平面图1:5003.3竖向设计图1:500根据项目的繁简情况可单独出图，也可与屋顶总图合并出图。3.4交通系统图1:5003.4管线综合图1:500根据项目设计需要确定3.5土方平衡图1:500根据地形的复杂程度确定3.6绿化及建筑小品布置图3.7总图详图1:5003.8首层总平面图1:5004建筑平面图4.1平面组合示意图1:200当每栋平面较长或有转角及地下室及裙房面积较大无法在一张图上表达时，应先绘制此图，再绘制分区平面图4.2地下层平面1:100如有地库时，应绘制地库整体平面图，否则按栋绘制4.3xx栋首层平面图1:100底层有裙房时，应按整体绘制平面图。否则按栋绘制4.4xx栋二层—n层平面图1:100为每栋楼的各单元组合平面图。原则上，当楼层平面出现变化时，均须绘制独立的当层图纸，当仅为局部变化时，可就近绘制局部平面4.5xx栋屋顶平面图1:100为每栋楼的各单元组合平面图5xx栋立面图1:100须为四向立面6xx栋剖面图1:1007平面7.1xx栋②单元放大平面图1:50塔式住宅不须有此图 [键入文字]放大图7.2厨房放大平面图※1:50当有1：50单元放大平面时，可不画此图。当厨房、卫生间、阳台相对标准时，建议单独绘制此图，而单元放大平面可酌情绘制7.3卫生间放大平面图※1:507.4阳台放大平面※7.5设备房放大平面图1:50可单独成图，也可在平面图就近绘制8大样、详图构造详图7.6楼梯及电梯详图※1:50包括平面及剖面7.7地库坡道详图7.8墙身详图1:207.9门窗安装详图※厨卫楼地面详图※屋面详图※烟道详图※地下室节点详图※1:20现各公司均在做标准构造设计，今后可作为引用的标准图7.11人防口部节点详图7.12台阶/坡道/散水详图可根据项目要求在景观施工图出图立面装饰详图7.13入口放大立面图1:50国家要求之外，但为体现精细化设计的重要图纸，建议绘制。此图可不随外审施工图同时出图，但应按招投标计划提前出图7.14设备管线综合图1:507.15外墙砖拼贴图1:50配件设施7.16门窗大样及门窗表1:50应随外审施工图同时出图，但允许另行委托二次设计再做细化修改7.17栏杆及百叶详图※9室内装修图7.16厨房装修图1:50精装修交楼时绘制7.17卫生间装修图1:507.18厅房装修图1:50说明：1）带※为可标准的图纸，另编为标准图纸目录。2）除上表所列的图纸项目外，可根据项目情况要求设计单位完成其他图纸。 [键入文字]3）表中对绘图比例没有要求的，可根据绘制内容酌情确定绘制比例。1.2建筑专业图纸深度要求1.2.1封面及图纸目录1）须按自然楼栋编排，每自然栋编一个独立目录。2）先列新绘制图纸，后列选用的标准图或重复利用图。1.2.2设计说明详见05J804中的第3条1.2.3总平面图1）区位图分期的子项目应有表示其在总图中位置的区位图。2）首层总平面l住宅人行出入口层平面（通常为首层）：表达平面分隔墙及门窗及轴线编号、室外台阶、无障碍设计、架空层布置、私家花园、室内外绝对标高；l道路：道路中心线、车行道、人行道、道路绿化及停车位（场）位置、道路宽度、地库坡道、道路转弯半径及不同级别道路的交接；l景观：小品、园路及绿化范围，特别注意地库通地面楼梯、人防出入口、各类风井、烟井等的表达；l物业管理的围墙、门卫岗亭的位置、减速缓坡等。其余图纸要求详见05J804中的第4.2条1.2.4平面图详见05J804中的第4。1并强调以下：1）留洞尺寸大小及距地高度统一列表，在每栋平面图及单元放大平面图上均放置，并标注平面定位尺寸。需标明的孔洞有：空调机冷媒管洞，油烟机排烟孔洞，强排热水器排烟孔洞，给水入户管留洞，采暖入户管留洞，燃气入户管留洞，排水出户管留洞，厨房预留排气扇位，地漏的平面定位尺寸及标高，强弱电户内箱预留洞的水平、竖向定位。2）门窗尺寸及定位在每栋平面图上及单元放大平面图上均标注。但门窗编号只标注在每栋平面图上。注意：由于计算机制图的普遍，操作时“照搬”比“消去”更省力，因此经常出现各层的尺寸重复标注，变化处反而不明显突出，以致造成制图方便，看图费劲的弊端。因此。特提请设计人员注意，把方便留给别人，因为施工图毕竟是为施工图人员服务的。1.2.5立面图详见05J804中的第4。2条1.2.6剖面图详见05J804中的第4。3条 [键入文字]1.2.7放大平面图1）住宅单元放大平面l内墙定位。l结构柱详细尺寸及主要梁位置、高度。l室内家俱布置。l空调室内外机位置及空调板尺寸、定位。l空调冷媒管洞、配电箱、弱电箱预留洞口尺寸、定位，列表表示。l空调冷凝水立管、室外雨水立管。l同一单元如有对称使用，应画出对称单元放大平面以利于施工查阅。2）厨房放大平面l橱柜、吊柜布置及尺寸。l冰箱、洗衣机、热水器定位。l洗涤盆、抽油烟机位。l水表、煤气管、煤气表定位。3）卫生间放大平面l化妆镜、化妆台（柜）定位及台盆尺寸。l洗脸盆、花洒、浴盆、大便器定位。l淋浴杆、肥皂盒、毛巾架、手纸盒定位。l地漏、地面找坡及排水立管。4）设备房放大平面水泵房、冷冻机房、变配电室、人防设备用房均须绘制1：50--1：20的放大平面、剖面及相关的地沟、水池、配电隔间、玻璃隔断、墙和顶棚吸声构造等详图。1.2.8大样、详图1）楼梯、电梯详图1)电梯引用西子奥的斯电梯有限公司的标准图集。2）墙身详图l选取外墙典型的具有代表性的部位画出从上到下的墙身大样；对个别非典型的部位，可只画局部墙身大样；l墙身大样、详图须标明：尺寸和形状正确的结构断面、墙身材料与构造做法、墙身内外饰面的用料、门窗、玻璃幕墙（画出横樘位置、楼层间防火及隔音材料）、线脚及装饰部件、窗帘盒、吊顶示意、窗台及其护栏、楼地面、室外地面、台阶、坡道、地下层墙身及底板的防水构造做法、屋面做法；l标高主要标注以下部位：地面、楼面、屋面、女儿墙或檐口顶面、吊顶底面、室外地面；l竖向尺寸主要包括：层高、门窗（含玻璃幕墙）高度、窗台高度、女儿墙或檐口高度、吊顶净高、室外台阶或坡道高度、其他装饰构件或线脚 [键入文字]的高度；l水平尺寸主要包括：墙身厚度及定位、门窗或玻璃幕墙、悬挑构件的挑出长度、台阶、坡道的长度及定位；l水平尺寸应与轴线发生关系，竖向尺寸应与各层标高发生关系。l滴水线与找坡。l外檐，侧檐，屋脊、空调板、凸窗、基础管沟、栏杆，雨篷等特殊部位应另画详图。3）入口放大立面图表达门窗、材料铺贴、台阶、坡道、花池的关系，并注明材质及规格。4）立面综合管线综合图l用外立面展开的方式表达立面外露竖向管线的分布；l用不同的图例表示各种管道从屋顶到地面的走向。5）外墙砖拼贴图1)根据项目情况选取典型外立面分段出图；2)砖铺贴方式及分缝，并标注材质及规格；3)不同材料的交接做法及特殊效果做法；4）门窗大样及门窗表。l按栋编制门窗大样及门窗表，包括门、窗、空调百页、设备间百叶、防火卷帘；l注意正反窗分类。1.2.9室内装修图（精装修交楼时须出具以下图纸）1）厨、卫四向立面图，并表示墙面瓷砖的铺贴方式，腰线、花砖定位；2）厨房天花平面图，表示灯具形式、定位，天花材质、分割形式，吊柜尺寸、定位；3）卫生间天花平面图，表示灯具形式、定位，天花材质、分割形式；4）厨、卫平面布置在户型放大平面图中表示；5）厅、房天花平面图：材质、灯具定位、吊顶做法；6）厅房墙面做法列表说明。 [键入文字]二、结构专业2.1结构专业图纸清单一览表序号图纸名称比例备注说明1图纸目录●2设计说明●3基础平面布置图●可根据项目繁简情况分图绘制4基础详图●可根据项目繁简情况分图绘制5地下室部分地下室各层模板图●地下室各层板配筋图地下室各层梁配筋图地下室墙柱定位图地下室墙柱配筋图外墙详图人防专篇6墙柱定位图●7结构平面布置图模板图●8板配筋图●9梁配筋图●10墙柱配筋图及留洞图柱配筋详图●11墙配筋详图●12墙体留洞图●13详图●14其他图纸楼梯结构图●15特种结构和构筑物详图●16钢结构设计施工图17钢结构构件详图●说明：1）上表中“●”表示必须完成的图纸，“○”表示可选择完成的图纸。 [键入文字]2）除上表所列的图纸项目外，可根据项目情况要求设计单位完成其他图纸。2、2结构专业图纸深度要求2.2.1基本要求2.2.2图纸目录1）须按自然楼栋编排，每自然栋编一个独立目录2）先列新绘制图纸，后列选用的标准图或重复利用图2.2.3设计说明1)工程概况：建筑位置、面积、高度、层数，结构形式，结构抗震设防类别、设防烈度、设计地震分组，抗震等级，建筑物合理使用年限，人防工程等级。2)工程地质情况：地质概况，场地土类型、场地类别、地下水、抗震安全性评价、基础施工要求等。3)设计的依据：设计所遵循的规范规程、楼地面活荷载取值，设备荷载的取值。若考虑人防，还应注明人防各构件等效静荷载的取值。4)设计所采用的材料的品种、规格、型号、强度等级等要求。5)分类说明建筑各分部分项的设计要点、构造及注意事项。6)需说明施工时特别注意的地方。如转换层、超长结构、后浇带、加强带、预应力张拉、钢结构等问题。7)对图中未交代而要在施工过程中与工艺安装、设备工种配合预埋、预留的埋件、孔洞要提出配合施工的要求。在一定范围内的统一埋件和统一的洞口加筋详图。8)构件代号表中的代号说明。9)对框架梁、次梁的设计说明。应注明框架的抗震等级，框架节点详图，梁、柱的钢筋锚固，其它需注明的平法图例。2.2.4基础平面布置图1）一般内容：l纵横轴线及定位尺寸、上部结构落在基础上的墙、柱的布置；l.基础的平面尺寸及定位，基础梁及其编号、柱号、地坑和设备基础的平面布置、尺寸、标高。当基础标高不同时，标出放坡示意图；l.应标出±0.000以下的预留孔洞的位置、尺寸、标高、过梁等；l.应在基础梁平面上表示首层凸窗、空调板定位；l.应标注基础梁梁顶标高，并与建筑首层标高进行核对，特别关注架空层、 [键入文字]地下车库、楼梯间出入口处、室内空间错层处。2）当上部为混合结构采用条形基础时：l应注明纵横向每条墙下条形基础的宽度、与轴线的关系；l当埋深不在同一标高时，平面上表示由浅到深放坡的台阶尺寸。平面图旁要有剖面示意埋深的变化；l如有构造柱时，构造柱的位置，尺寸、编号与上部结构平面、详图表示的一致，与建筑图表示的也应一致。3）当上部为钢筋混凝土结构采用独立基础时：l注明各独立基础、联合基础的编号、基础底标高；l每种编号的基础在其第一次出现时注明平面尺寸，与轴线的关系，与详图一致；2.4.3.3不同厚度的垫层在平面图上表示清楚；l当有基础拉梁时，梁的编号、尺寸、与轴线关系标注齐全、准确，两个方向的拉梁在有代表性的部位要画出剖面并注明梁底标高；l在独立基础间夹有条形基础时，除按条形基础要求外，在与独立基础相接的一段，在标高、做法方面要有详图交代。4）当上部钢筋混凝土结构采用筏基、箱基时：l纵横方向各墙的厚度，柱、梁尺寸，编号，与轴线关系标注齐全、准确；l两个方向画出小剖面，注明标高、垫层厚度、底板厚度；l底板上坑、沟的平面尺寸标注清楚，都有小剖面或另有剖面详图表示各部分的尺寸；l各柱下的细部尺寸标注清楚。5）当为桩基时：l应标出桩位布置图（包括桩定位、尺寸、编号、桩长）、桩承台的编号、平面尺寸、标高，还应列出单桩承载力的大小；l桩端进入持力层的深度；l基岩顶面等高线示意图；l当采用标准设计的预制桩时，注明选用的标准图集号、桩号；l对预制桩的单桩承载能力或打桩时的贯入度要求交代清楚，采用静压时应对压桩是的终压力交代清楚；对端承灌注桩桩端进入硬持力层的最小深度要求交代清楚。6）附注说明：l设计标高±0.000相当的绝对标高与总平面图一致；l基础持力层所在的标高，其土层性质，地下水情况，地基承载能力特征 [键入文字]值；l基底处理措施，以及有关的施工要求等；l验槽，遇到特殊情况的处理措施；l如有各工种配合的施工要求应交代清楚；l如有沉降观测要求时，沉降观测的要求及测点的布置交代清楚；l有后浇带时，后浇带的位置、后浇的时间、施工要求、混凝土的质量等交代清楚；l有关桩基的设计要求应详细注明，如护壁构造、最后三阵每阵贯入度、静压桩终压值、桩端扩大头等；l若需进行桩基检测，应注明检测的方法；l若需进行试桩，应注明试桩的方法；l预制桩的打桩要求或压桩要求，灌注桩的成孔要求。2.2.5基础详图1）砖墙下条形基础l条形基础宽度的分尺寸，总尺寸，上部墙体厚度分尺寸，大放脚每步的高宽尺寸，基础厚度，±0.000到基础的尺寸，圈梁的位置；l剖面所在位置如有管沟，各部分尺寸应齐全、准确，盖板面到室内面留出的尺寸与建筑地面做法一致；l当有防潮层，防潮层所在的位置要在剖面图上示意，注明标高。如室内地面有几种不同标高时，防潮层位置的变化与建筑图一致；l当与相邻子项基础相连或紧挨时，有关的剖面要将相邻子项的基础表示出来；l管沟盖板，过梁如采用标准构件，所有的标准图集号有说明。如为单体设计的，则详图所在图号要有说明；l附注中对基础的材料，防潮层以下墙砌体的砖标号，砂浆标号，圈梁的混凝土标号，钢筋钢号选用恰当。2）钢筋混凝土独立基础，联合基础或条形基础l钢筋混凝土基础的各部分尺寸，配筋标注齐全；l基础预留的柱、墙插筋与上部结构详图的平面尺寸、标高，钢筋直径、根数、排列、伸上高度一致。预留插筋在基础内的锚固长度应注明；l当与相邻子项共用一个基础时，其轴线关系，柱、墙尺寸，标高、插筋与子项的详图一致；l各不同截面的基础梁的配筋均要表示，当仅用剖面表示时，钢筋的锚固 [键入文字]要求要交代。3）钢筋混凝土筏基、箱基l底板有地坑、地沟时，两个方向的配筋都有交代，顶板有留洞时，洞口加筋符合要求；l墙的剖面图中，其剖面号，剖视方向，截面尺寸与平面图一致，沿高度方向的尺寸；l标高标注准确。预留插筋与上部结构一致；l当不绘制墙的立面图时，墙的剖面数量要能表示清楚各种不同类型墙的截面和配筋；l当绘制墙面的立面图时，其轴线尺寸与平面图一致，高度方向尺寸，标高准确，门窗洞尺寸、标高与建筑图一致，各部分的配筋标注准确；l当有孔洞预留时，应绘出预留孔洞处的详图。4）桩基l承台详图中应绘出承台定位、承台梁、承台板的尺寸、配筋、标高等；l桩详图各部分尺寸，配筋数量，桩插入承台的构造要求；l基础梁：按现浇梁板详图的方法表示；l附注说明：基础材料、垫层材料、防潮层做法，对回填土的技术要求，地面以下钢筋混凝土构件的钢筋保护层厚度要求及它对施工的要求。2.2.6地下室部分1）人防部分l地下室部分图纸应包括底板及其它各层结构平面图（模板图、板配筋图、梁配筋图）、墙柱定位图、外墙详图及其它构筑物详图；l外墙详图上应注明外墙上的所有留洞图，并采取防水措施。2）人防部分：若有人防要求，图纸应有人防专篇。图纸包括与人防有关的所有图纸。人防部分的图纸应包括人防布置平面图、人防顶板、底板平面图、人防口部详图、人防构件详图（人防临空墙、人防楼梯、防倒塌棚架）、人防安装配合、战时封堵等要求。结构平面图部分的要求详见地上部分。2.2.7墙柱定位图墙柱定位图上应标明的内容有：轴线的定位关系、各墙柱的尺寸、定位、编号等。当建筑物比较简单时，墙柱图可和各层模板图结合在一块绘制。2.2.8结构平面布置图1）模板图l绘出与建筑一致的轴网及梁、柱、承重砌体墙、框架、剪力墙、井筒等 [键入文字]位置，并注明编号（或在墙柱定位图表示）；l注明板的厚度、标高、板上留洞，梁编号、尺寸、定位，梁上留洞尺寸、定位、标高，建筑有关的线脚，各构件的定位（阳台、窗台等）；l标高有变化时，应画出局部剖面，或用不同的图例画出不同标高的板的范围；l伸缩缝、沉降缝、抗震缝的位置、尺寸交代清楚，与基础平面图一致；l所有设备专业在板、梁上的留洞必须预留，不能后凿。尽量留在对结构影响最小的地方，并且应有加强措施。相邻上下层留洞需考虑外墙面美观要求，做到水平、竖向排列整齐；l有圈梁时应注明编号、标高，圈梁可用小比例绘制单线平面示意图，门窗洞口处标注过梁编号；l楼梯间绘制斜线并注明编号；l屋面模板图中应标出屋面板的坡度、坡度方向、起坡点及终点处结构标高，预留孔洞的大小、檐口的线脚、斜屋面的详图等；l栏板、导墙、空调板、凸窗、反梁等需在平面作标注，并标明索引节点；l需标注坡屋面顶层所有门洞顶标高、底标高，并进行核对。出露台门还需考虑门的开启与斜屋面标高关系；l需在平面图中标注坡屋顶屋脊线；l屋顶平面应预留相应设备孔洞,包括排水管、卫生间通风井、厨房通风井、出屋面消防管、水箱穿屋面管线。2）板配筋图l应有每块板的配筋，钢筋应编号；l负筋应标出长度，从梁边开始标；l板的内凹角处和檐口转角处应上下配放射状斜筋；l板上开洞时，应绘出洞边的加固详图。3）梁配筋图l应注明梁的断面尺寸、上下配筋、箍筋、腰筋、抗扭钢筋，附加吊筋、箍筋；l梁面标高不同时，应注明梁的不同标高，绘制出梁不同标高相交处的详图。2.2.9墙柱配筋图及留洞图1）柱配筋图l柱立面图中对柱子每层楼板面标高，高度的分段尺寸，钢筋接头位置、 [键入文字]长度、钢筋的锚固要求，沿高度方向各区段的箍筋直径、间距、尺寸范围等标注齐全、准确。可用统一标准图表示，按国家标准图集平法要求表示；l柱子每层都要有相应的剖面表示截面尺寸、配筋，与平面图表示的一致，节点区的箍筋形式另有交代；l竖向钢筋焊接要求。2）墙配筋图l剪力墙平面图中墙与轴线的关系、门洞、墙垛的尺寸和建筑平面一致。暗柱尺寸和暗柱详图一致；l墙体配筋图中，应包括各层墙和连梁的配筋，包括纵筋、箍筋、腰筋、拉结筋大小、暗柱尺寸、配筋、约束边缘构件长度，墙上洞口详图、梁上洞口加固详图；l钢筋混凝土墙体和连梁上的留洞不论大小必须预留，不得后凿。留洞位置需与相关专业核对；l横向分布筋伸入暗柱的形式、变截面处的钢筋的锚固、搭接交代清楚，符合构造要求。2.2.10详图l节点详图应标出所有层不同线脚、节点的位置和定位尺寸、标高等。l所有详图应注意索引编号与节点编号相符，一般水平尺寸应与轴线发生关系，垂直尺寸应与各层楼板结构标高发生关系，所有尺寸与标高应与平面图相呼应。l详图应绘出平面和剖面，注明相互关系、附加钢筋（或埋件）的规格、数量、型号、连接方法。l抗震设计的节点可统一绘制，尽量采用已有的标准图集。l老虎窗窗台面标高设计需考虑屋面构造厚度，并以相应的节点作表示。2.2.11其它图纸l楼梯：应绘制出楼梯结构平面布置及剖面图、配筋图，楼梯板与梯梁详图，预埋件、预留孔的大小、位置等。对楼梯间处圈梁标高与设备预留孔洞标高作核对。l特种结构（如预应力结构）和构筑物（水池、水箱、挡土墙、设备基础等）详图宜分别单独绘制，以方便施工。l钢结构构件详图应单独绘制，其深度要求应视承接制作任务的钢结构厂家的条件而定。l首层楼面采用预制板时需对相应的结构构造处理作表达。 [键入文字]三、给排水专业3.1给排水专业图纸目录序号图纸名称比例备注说明1图纸目录●2设计说明●3设备及材料表●4总平面图给排水总平面图●可根据项目的繁简情况分图绘制5平面图地下室各层平面图（喷淋）●6首层平面图（喷淋）●7裙房平面图（喷淋）●8标准层平面（喷淋）●9非标准层平面图（喷淋）●10屋顶平面图●11排风兼排烟流程图●12系统图生活给水系统图●污水系统图●雨水系统图●空调冷凝水系统图●消火栓给水系统图●自动喷淋给水系统图●13剖面图风管水管交叉处剖面图●14大样图公共卫生间给排水大样图●15厨房给排水大样图●16户型卫生防疫大样图●17其它大样图●说明：1）上表中“●”表示必须完成的图纸，“○”表示可选择完成的图纸。 [键入文字]2）除上表所列的图纸项目外，可根据项目情况要求设计单位完成其他图纸。3.2给排水专业图纸深度要求3.2.1基本要求3.2.2图纸目录1）图纸目录须按自然楼栋编排，每自然栋编一个独立目录。2）先列新绘制图纸，后列选用的标准图或重复利用图。3.2.3设计说明1)工程概况：建筑位置、面积、高度、层数，结构形式，建筑物合理使用年限，人防工程等级。2)设计的依据：设计所遵循的规范、设计参数等。应列出所有涉及本工程设计依据性文件名称及编号，包括上级部门批文，国家和地方规范、规定，甲方提供的有关资料。3)水源：应说明市政给水管网情况及给水引入方式。4)用水量：应列出本工程的最高日用水量、最大小时用水量。5)贮水设施：应说明贮水池、水箱设置的位置及容积。6)排水体制和方式：说明雨、污是分流还是合流排放，污水收集方式。7)应说明暴雨强度、重现期的取值。8)应列出室内外消火栓的消防用水量、自动喷淋用水量及火灾延续时间。9)应说明室内消火栓、自动喷淋系统分区供水情况。10)设计所采用的材料的品种、规格、型号等级等要求。3.2.4设备及材料表1）列出设备及材料的规格、型号及数量。2）设计采用的设备须为通用设备。3.2.5总平面图l根据建筑专业提供的总图绘制给排水总图，应绘出道路、围墙、设备用房及有关构筑物位置，绘出管道布置图。l设置管沟的，还需绘制管沟断面图及主要节点（检查井）平面大样图，标注管道的平面位置、竖向标高及敷设坡度。l分期的子项目应有表示其在总图中位置的区位图。3.2.6平面图l绘制地下室各层平面图、首层、裙房、标准层、非标准层平面图及屋顶 [键入文字]平面图，有架空层及结构转换层的住宅还应增加架空层及结构转换层平面图。l绘出设备及管道平面布置，注明设备及管道管径、标高、定位尺寸、立管位置，注明设备位置及编号。l标出底层给排水进出口管道的管径、标高及其与轴线的控制尺寸。l绘出设备基础外框、管道平面位置、管径、标出设备编号、阀门及管件位置。l为便于识图，设备及管道应用粗线条绘制，建筑用细实线绘制。3.2.7系统图l按一定比例绘制管道系统图。l注明给排水立管编号及干管、支管管径，注明给排水方向。l绘制出燃气表、阀门及管道等设施的示意位置及安装标高。3.2.8剖面图绘制水管和其他管道交叉复杂的部位剖面图或局部剖面图。3.2.9大样图l设备及管道较多且较复杂的部位如机房、管道井等应大样图（即局部放大平面图）。l绘制设备与管道连接大样图。l绘制给排水户型大样图，按建筑户型卫生间和厨房大样图，注明水表、阀门、管道等及入户的安装位置。l绘制设备外框、管道平面位置、管径、标高。l绘制大样图的同时绘制该部分系统图，系统图上应绘出给排水管道在为卫生间及入户的安装标高。l大样图应在建筑详图基础上绘制，保留轴线编号、轴线间尺寸、各房间的名称。大样图比例宜为1：50或1：30。l为便于识图，管道应用粗线条绘制，设备用细实线绘制。l根据需要提供其它大样图四、电气专业4.1电气专业图纸目录序号图纸名称备注说明1图纸目录● [键入文字]2电气设计说明●3图例及设备材料表●4室外管线综合强电干线总平面图●可根据项目的繁简情况分图绘制5弱电干线总平面图●6室外照明总平面图●室外弱电总平面图●8系统图高、低压配电系统图●9竖向配电系统图●10配电箱系统图●11弱电系统图●12人防配电系统图●13火灾自动报警及消防联动控制系统图●14各层平面图地下室电力、照明平面图●15各层照明、插座及弱电平面图●16底板接地平面图●17屋面防雷平面图●18地下室弱电平面图●19各层弱电平面图●20电气消防平面图●21人防电气平面图●22大样图及详图变配电所平、立、剖面图●与建筑专业保持一致23弱电机房设备布置图●消防控制中心设备布置图24单元户型放大图●25其他大样图○26标准图通用图、标准图名称○27重复使用图名称○说明：1）上表中“●”表示必须完成的图纸，“○”表示可选择完成的图纸。 [键入文字]2)除上表所列的图纸项目外，可根据项目情况要求设计单位完成其他图纸。4.2电气专业图纸深度要求4.2.1基本要求：4.2.2图纸目录：1）图纸目录须按自然楼栋编排，每自然栋编一个独立目录2）先列新绘制图纸，后列选用的标准图或重复利用图4.2.3图例及设备材料表：1）应列出主要设备的规格、型号及数量。2）不得指定厂家及品牌，对甲方指定的设备仅注明参考即可。3）列明开关、管材、线材等部品型号规格、数量。4.2.4设计说明:1)设计依据:应列出所有涉及本工程设计依据性文件名称及编号，包括上级部门批文，国家和地方规范、规定，甲方提供的有关资料。2)设计概况：说明本工程的建筑性质、建筑面积、层数、高度及本专业的设计内容和范围。3)对需要其他单位配合设计的内容（如气体消防、景观、发电机环保工程等）应特别说明。4)系统设计：高低压、照明配电系统：应列出单户计算负荷、需要系数；列出小区总计算负荷、需要系数。多层、高层说明低压配电方式。说明电源引入方式。说明小区总体供配电方式、负荷等级等。说明线路敷设方式。列出灯具选择表,型号、功率、光源种类等。5)说明防雷接地的级别和方式。6)电话、宽带系统：考虑单体建筑范围内的详细设计，提供单体范围之外的系统设计（此部分设计须当地电信部门确认）。说明入户方式,线路敷设方式。说明电话、宽带插座的设置按何种设计标准,说明设备、管材的施工工艺,明确管道敷设及支吊架固定要求，列明何种施工验收标准。7)有线电视系统：考虑单体建筑范围内的详细设计（设置进线箱，设置分支器），提供单体范围之外的系统概念设计，由当地有线电视部门深化设计。说明入户方式,线路敷设方式。说明有线电视接口插座的设置按何种设计标准。8)智能化系统及消防报警系统：说明设计范围及内容。（家庭防盗报警系统，闭路电视监控系统、周界防越报警系统、楼宇可视对讲系统、电子巡更管理系统、背景音乐/紧急广播系统、建筑公共设备监控系统、一卡通管理系统、电子公告屏系统、消防报警系统、三表远传系统、停车场管理系统、 [键入文字]门禁系统、物业管理系统。）说明其中有关弱电部分的设计内容及深度须与弱电集成商协调合作完成设计。说明各子系统的概念设计。应说明智能化系统按何种设计标准。（预留线管及线槽等通路设计由主体设计单位完成。）1)施工和验收标准:说明本工程电气各系统设备、管材的施工工艺,明确管道敷设及支吊架固定要求，列明何种施工验收标准。应列出本工程应遵循的施工与验收规范名称、编号及版本号。4.2.5室外管线综合总平面图1)应绘出建筑物轮廓、位置、坐标，标明建筑物名称及±0.000的绝对标高，在图纸右上角绘上指北针。2)应绘出道路、围墙、绿化、设备用房及有关构筑物位置，绘出各种管道、线路（给排水、热力、燃气、电气、智能化、电信、有线电视等）、消火栓、水泵接合器、水表井、洒水栓、闸门井、检查井、跌落井、化粪池、隔油池、降温池、雨水口、换热站、调压站、箱变、电缆分支箱、弱电井、弱电室外箱等有关设施的位置、编号、平面定位尺寸（施工定位采用与景观设计图统一的平面定位网格。网格以10米X10米为基本单位，局部2米X2米为单位）、管径、管段长度、标高、水流坡向以及引用详图标注。3)设置综合管沟的，还需绘制管沟断面图及主要节点（检查井）平面大样图，标注各种管道的平面位置、竖向标高及敷设坡度。4)对较复杂工程，除绘制管道综合平面图外，还应将给水、排水（雨水、污水）、热力、燃气、电气、智能化、电信、有线等总平面图分开绘制，以便分发到各个不同的施工单位。5)较复杂的给水、热力、燃气、电气、智能化、电信、有线管网，应绘制主要节点图，标明节点结构、阀门井型号尺寸、编号，管径、管长及控制点管道标高。6)简单的管网，可直接将标高标注在总平面图上，也可将管道高程表列在平面图上，将管道的编号、管径、地面标高、管道标高、坡度、井距等填入表内。7)地形较复杂或管道交叉较多时，应绘制管道纵断面图，图中应表示出自然地面标高、设计地面标高、管道标高（给水管注管中心、排水管注管内底）、管径、坡度、井距、井深，并标出交叉管线的管径、位置、标高。比例：竖向1：100（或1：500、1：200），横向1：100（或与总平面图比例一致）。4.2.6系统图：1)高低压、照明配电系统：应列出计算负荷、需要系数；列出小区总计算负荷、需要系数。低压配电方式。电源引入方式。小区总体供配电方式。说明线路敷设方式。2)绘制电话、宽带系统原理图。 [键入文字]1)绘制有线电视系统原理图。2)绘制智能化系统及消防报警系统图:家庭防盗报警系统，闭路电视监控系统、周界防越报警系统、楼宇可视对讲系统、电子巡更管理系统、背景音乐/紧急广播系统、建筑公共设备监控系统、一卡通管理系统、电子公告屏系统、消防报警系统、三表远传系统、停车场管理系统、门禁系统、物业管理系统。3)系统图中要标明电气计算参数，所有选用设备型号、数量，系统结线方式等。4.2.7各层平面图:1)应绘制首层、标准层及顶层平面图，有地下室及裙房的还应增加地下室平面图、裙房各层平面图及结构转换层平面图。2)标出电气、智能化、电信、有线电视、消防报警等各电气系统设备安装标高及其与轴线的控制尺寸。线路的敷设方式。3)当同一平面图难以表达清楚时（常见于地下室、裙房），应将不同系统分开绘制（通常分为强电、弱电、消防，如强电一张平面难以表达清楚，再分为动力、照明平面）。4)必须出屋面防雷接地布置、接地平面、设备接地点的平面布置图。4.2.8大样图及详图：1)设备及线路较多且较复杂的部位如水泵房、设备间、强弱电井等应绘制大样图（即局部放大平面图）。2)高低压变电所及发电机房、强弱电井内布置必须绘制布置安装大样图。3)大样图应在建筑详图基础上绘制，保留轴线编号、轴线间尺寸、各房间的名称。大样图比例宜为1：50。4)各单元户型如在平面图中难以表达清楚，须绘制大样图（即局部放大平面图）。5)户型单元平面图（首层、标准层、屋顶）或大样图中必须表示以下设备和电气部品布置。6)住宅客厅、饭厅、卧室、书房等及商铺：空调插座、用电插座、照明开关、灯具、有线电视、电话、信息接口、配电箱、弱电箱、对讲机、安防末端。7)厨房：用电插座、照明开关、灯具、抽油烟机、热水器开关及电炊插座、冰箱插座、安防末端。8)洗手间：浴霸/排气扇开关及插座、用电开关、灯具、洗衣机插座。9)楼梯间：灯具、照明开关、电表。10)电气立管排布、管径、立管编号；电气横管排布、管径、横管编号。 [键入文字]1)以上内容需作水平标注定位。2)凡电气设备、附件、仪表及特殊配件需要加工又无标准图可利用时，应绘制详图。 [键入文字]五、暖通专业5.1暖通专业图纸目录序号图纸名称比例备注说明1图纸目录●2设计说明●3图例及设备材料表●4总平面图燃气总平面图●可根据项目的繁简情况分图绘制5各层平面图地下室各层平面图●6首层平面图●7裙房平面图●8标准层平面●9非标准层平面图●10屋顶平面图●11流程图加压送风流程图●排风兼排烟流程图●12系统图燃气系统图●13剖面图风管水管交叉处剖面图●14大样图机房大样图●15设备与管道连接大样图●16燃气户型大样图●17其它大样图●说明：1)上表中“●”表示必须完成的图纸，“○”表示可选择完成的图纸。2.2除上表所列的图纸项目外，可根据项目情况要求设计单位完成其他图纸。5.2暖通专业图纸深度要求5.2.1基本要求5.2.2图纸目录 [键入文字]1）应按自然楼栋编排，每自然栋编一个独立目录。2）先列新绘制图纸，后列选用的标准图或重复利用图。5.2.3设计说明1）工程概况：建筑位置、面积、高度、层数，结构形式，建筑物使用年限，人防工程等级。2）设计的依据：设计所遵循的规范、设计参数等。应列出所有涉及本工程设计依据文件名称及编号，包括上级部门批文，国家和地方规范、规定，甲方提供的有关资料。3）空调通风及燃气方案说明。4）采用的设备及材料说明。5）设备防噪音及减震做法说明。6）采用的燃气介质及设备材料说明。7）对采取新技术、新材料的作法说明。8）特殊要求的做法说明。5.2.4图例及设备材料表1）列出设备及材料的规格、型号及数量。2）设计采用的设备须为通用设备。5.2.5总平面图1）根据建筑专业提供的总图绘制燃气总图，应绘出道路、围墙、设备用房及有关构筑物位置，绘出燃气设备及管道布置图。2）设置管沟的，还需绘制管沟断面图及主要节点（检查井）平面大样图，标注管道的平面位置、竖向标高及敷设坡度。3）分期的子项目应有表示其在总图中位置的区位图。5.2.6各层平面图1）绘制地下室各层平面图、首层、裙房、标准层、非标准层平面图及屋顶平面图，有架空层及结构转换层的住宅还应增加架空层及结构转换层平面图。2）绘出设备及管道平面布置，注明设备及管道管径、标高、定位尺寸、立管位置，注明设备、风口、风阀等位置及编号。3）标出底层燃气进出口管道的管径、标高及其与轴线的控制尺寸。4）绘出设备基础外框、管道平面位置、管径、标出设备编号、阀门及管件位置。 [键入文字]5）为便于识图，设备及管道应用粗线条绘制，建筑用细实线绘制。5.2.7流程图1）按系统绘制加压送风流程图及排风兼排烟流程图。2）流程图应注明设备安装位置、管道走向及各层各点风阀风口。3）标注各楼层及屋面标高，注明室内外建筑平面标高差。5.2.8系统图1）按一定比例绘制管道系统图。2）注明燃气立管编号及干管、支管管径，注明燃气气流方向。3）绘制出燃气表、阀门及管道等设施的示意位置及安装标高。5.2.9剖面图1）绘制风管或管道交叉复杂的部位剖面图或局部剖面图。2）绘出风管、管道、风口、风阀、设备等与建筑梁、板、柱及地面的关系尺寸。3）注明风管、风口、风阀、管道等的尺寸和标高，气流、水流方向及详图索引编号。5.2.10大样图1)设备及管道较多且较复杂的部位如机房、管道井等应大样图（即局部放大平面图）。2)绘制设备与管道连接大样图。3)绘制燃气户型大样图，按建筑户型燃气大样图，注明燃气表、燃气阀门、燃气管道在阳台及入户的安装位置、进行水平及垂直定位。4)绘制设备外框、管道平面位置、管径、标出设备编号、阀门及管件位置。5)绘制大样图的同时绘制该部分系统图，系统图上应绘出用燃气表、燃气阀门、燃气管道在阳台及入户的安装标高。6)大样图应在建筑详图基础上绘制，保留轴线编号、轴线间尺寸、各房间的名称。大样图比例宜为1：50或1：30。7)为便于识图，管道应用粗线条绘制，设备用细实线绘制。根据需要提供其它大样图。'
