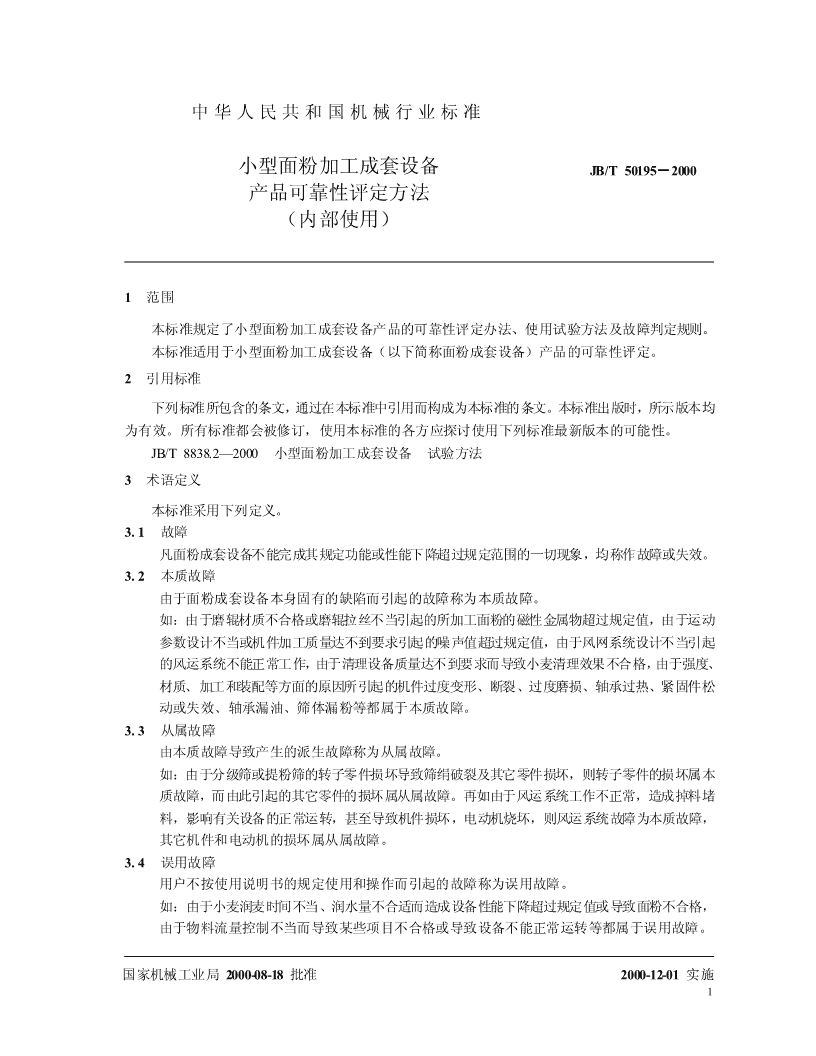

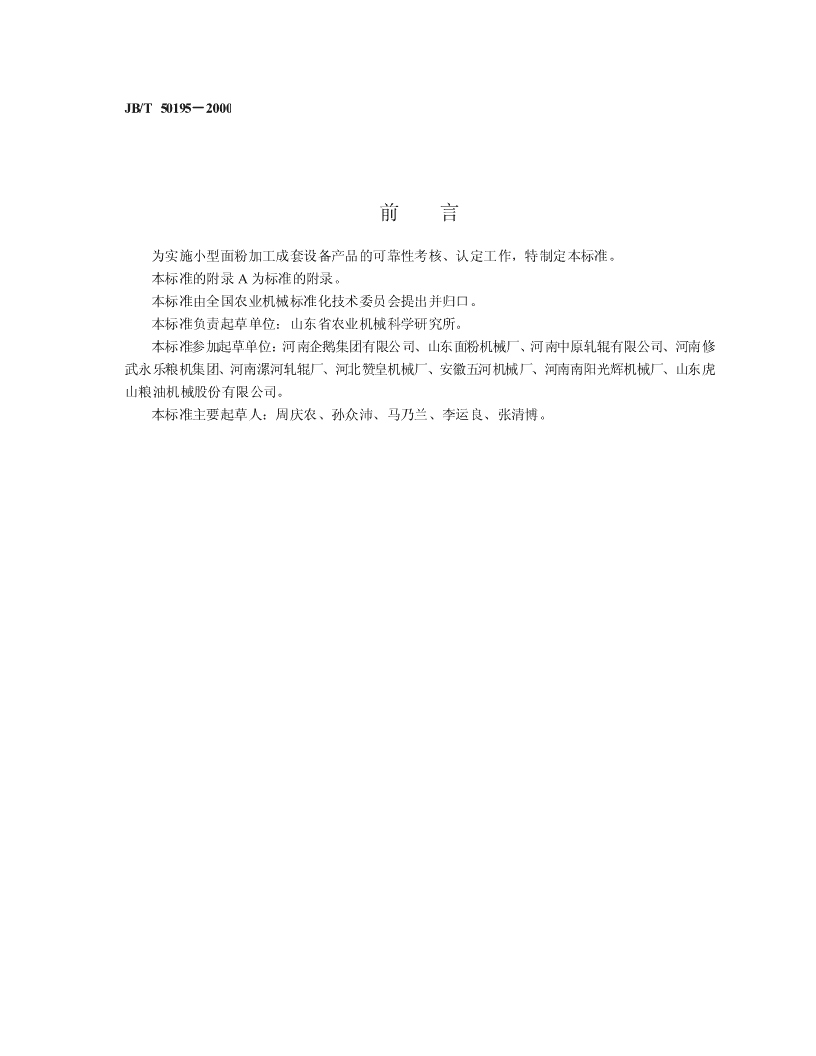

'B93JB/T50195－2000小型面粉加工成套设备产品可靠性评定方法（内部使用）2000-08-18发布2000-12-01实施国家机械工业局发布 JB/T50195－2000前言为实施小型面粉加工成套设备产品的可靠性考核、认定工作，特制定本标准。本标准的附录A为标准的附录。本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位：山东省农业机械科学研究所。本标准参加起草单位：河南企鹅集团有限公司、山东面粉机械厂、河南中原轧辊有限公司、河南修武永乐粮机集团、河南漯河轧辊厂、河北赞皇机械厂、安徽五河机械厂、河南南阳光辉机械厂、山东虎山粮油机械股份有限公司。本标准主要起草人：周庆农、孙众沛、马乃兰、李运良、张清博。 中华人民共和国机械行业标准小型面粉加工成套设备JB/T50195－2000产品可靠性评定方法（内部使用）1范围本标准规定了小型面粉加工成套设备产品的可靠性评定办法、使用试验方法及故障判定规则。本标准适用于小型面粉加工成套设备（以下简称面粉成套设备）产品的可靠性评定。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T8838.2—2000小型面粉加工成套设备试验方法3术语定义本标准采用下列定义。3.1故障凡面粉成套设备不能完成其规定功能或性能下降超过规定范围的一切现象，均称作故障或失效。3.2本质故障由于面粉成套设备本身固有的缺陷而引起的故障称为本质故障。如：由于磨辊材质不合格或磨辊拉丝不当引起的所加工面粉的磁性金属物超过规定值，由于运动参数设计不当或机件加工质量达不到要求引起的噪声值超过规定值，由于风网系统设计不当引起的风运系统不能正常工作，由于清理设备质量达不到要求而导致小麦清理效果不合格，由于强度、材质、加工和装配等方面的原因所引起的机件过度变形、断裂、过度磨损、轴承过热、紧固件松动或失效、轴承漏油、筛体漏粉等都属于本质故障。3.3从属故障由本质故障导致产生的派生故障称为从属故障。如：由于分级筛或提粉筛的转子零件损坏导致筛绢破裂及其它零件损坏，则转子零件的损坏属本质故障，而由此引起的其它零件的损坏属从属故障。再如由于风运系统工作不正常，造成掉料堵料，影响有关设备的正常运转，甚至导致机件损坏，电动机烧坏，则风运系统故障为本质故障，其它机件和电动机的损坏属从属故障。3.4误用故障用户不按使用说明书的规定使用和操作而引起的故障称为误用故障。如：由于小麦润麦时间不当、润水量不合适而造成设备性能下降超过规定值或导致面粉不合格，由于物料流量控制不当而导致某些项目不合格或导致设备不能正常运转等都属于误用故障。国家机械工业局2000-08-18批准2000-12-01实施1 JB/T50195－20004可靠性评定方法4.1可靠性评定指标4.1.1平均首次失效前时间MTTFFrn−r1MTTFF=∑ti+∑tj······································································（1）ri=1j=1式中：MTTFF——面粉成套设备平均首次失效前时间，h；n——被调查或被试验面粉成套设备套数；r——被调查或被试验面粉成套设备在使用或试验期间出现首次故障（轻度故障除外）的套数；ti——第i套面粉成套设备发生首次故障时的累计工作时间，h；tj——用户调查或可靠性试验结束时，未发生首次故障的第j套面粉成套设备的累计工作时间，对进行可靠性试验的面粉成套设备即为定时截尾试验时间，h。n若被评定试验的面粉成套设备在规定时间内均未出故障（轻度故障除外），规定以MTTFF＞∑tj表j=1示。4.1.2平均失效间隔时间MTBFn1MTBF=t··················································································（2）∑cirai=1式中：MTBF——面粉成套设备平均失效间隔时间，h；n——被调查或被试验面粉成套设备套数；t——第i套被调查面粉成套设备的累计工作时间，对进行可靠性评定试验的面粉成套设备为规ci定的定时截尾时间，h；r——被调查或被试验面粉成套设备在使用或试验期间所发生的故障数（轻度故障除外）。an若所有被试验的面粉成套设备在规定的试验期内均未出故障（轻度故障除外），则规定以MTBF＞t表∑cii=1示。4.1.3可靠度RtMTBFRt=············································································（3）MTBF+MTTR式中：R——可靠度，产品在可靠性考核时期内能保持其规定功能的时间比例，%；tMTBF——平均失效间隔时间，h；MTTR——平均修复时间，h；ra1MTTR=t∑rirai=1t——第i次故障所需要的修复时间，包括故障诊断、修理实施和调试时间的总和（从因故障ri停机直到诊断、修理完毕，再开机运转时间为止的时间），h。4.2评定方法4.2.1数据来源用于面粉成套设备可靠性评定的数据可来自下列两个方面。2 JB/T50195－20004.2.1.1使用试验按本标准使用试验方法的规定，结合生产使用进行可靠性试验所取得的数据。4.2.1.2用户调查在用户中进行抽样调查所获得的面粉成套设备实际使用的可靠性数据。4.2.2故障判定所有面粉成套设备的故障，均按本标准故障判定的规定对每个故障的性质及其类别逐一判定，以此作为计算有关指标的依据。5使用试验方法本标准的使用试验方法主要用于批量生产的面粉成套设备的可靠性评定使用试验，试制样机的可靠性使用试验也可参照执行。5.1试验样机5.1.1试验样机数量面粉成套设备2套。5.1.2抽样方法由可靠性考核试验负责单位抽样人员监督，在工厂近一年内生产的合格产品中随机抽取。考虑到面粉成套设备中不少零件要到工地现场焊接成形，所以在工厂抽样时至少要抽足2套面粉成套设备的主要设备及部件（如清理间设备中的振动筛、平面回转筛、打麦机、洗麦甩干机、着水机、去石机、风机，粉间设备中的磨粉机、提粉筛、分级筛、风机、卸料器及控制柜等）。5.1.3送到试验地点的试验样机，每台均应具有下列文件及备件：a)面粉成套设备抽样登记表；b)面粉成套设备出厂合格证；c)面粉成套设备使用说明书；d)按使用说明书或可靠性考核试验有关文件规定的应带的备件。5.2试验方法5.2.1面粉成套设备的使用条件应符合使用说明书的有关规定。5.2.2面粉成套设备安装完成后空转磨合15min。5.2.3粉间设备在正式投入制粉作业之前应研磨麸皮15min，以清理磨辊、磨膛、筛理设备及风运管路系统。5.2.4面粉成套设备在完成空转磨合及研磨麸皮清理后，开始磨粉使用试验。5.2.4.1使用试验规定加工标准粉、特制二等粉或特制一等粉。5.2.4.2使用试验过程中，加工标准粉时磨辊厘米时产量应不低于4.0kg/（cm·h），加工特制二等粉时应不低于3.0kg/（cm·h），加工特制一等粉时应不低于2.5kg/（cm·h）。5.2.4.3使用试验可靠性考核时间为200h（每套面粉成套设备累计工作时间）。5.2.4.4在使用试验过程中，在试验初期（正常工作之时）、中期（100h以后）及后期（临近结束之时）按JB/T8838.2—2000的规定进行三次性能测试，将试验结果填入表1。5.2.4.5做好每天的使用试验记录，将每班工作情况填入表2。5.2.5面粉成套设备使用试验期间（包括空转磨合、粉间设备研磨麸皮及性能测试）所发生的一切故障均应将其发生的时间、情况、原因分析、修复措施、修复工作时间等进行详细记录，并按本标准的有关规定判定故障所属类别记入表3。3 JB/T50195－20005.2.6试验过程中（含性能试验），对出现的一般故障和严重故障，必须在排除以后才能继续试验。5.2.7使用试验结束后，按表4的要求填写面粉成套设备可靠性考核试验综合汇总表，按表5的要求填写可靠性考核试验结果汇总表。5.3试验报告试验结束后，根据试验数据整理出试验结果和编制可靠性试验报告。可靠性试验报告应包括下列内容：a)试验负责单位及参加单位；b)试验目的、要求、起止日期及地点；c)面粉成套设备主要技术规格参数；d)试验条件；e)试验结果；f)试验结论。6故障判定规则本标准的故障判定规则用于分析和评价面粉成套设备使用及试验中发生的故障。6.1故障分类根据对面粉成套设备造成的危害程度及排除故障的难易程度将故障分为致命故障、严重故障、一般故障和轻度故障四类。其类别、名称、代号及说明如下：类别名称代号说明Ⅰ致命故障ZM危及或导致人身伤亡，引起主要部件报废或造成重大经济损失的故障严重影响面粉成套设备正常使用，或规定的重要性能指标下降超出规定Ⅱ严重故障YZ的范围，必须停机修理，且修理费用较高，在较短的有效时间内无法排除，需要更换较重要的零件，或要拆开主机更换零件的故障明显影响面粉成套设备正常使用，修理费用中等，在较短的有效时间内Ⅲ一般故障YB可以排除的故障，即需要更换或修理外部零件的故障轻度影响面粉成套设备使用，暂不会导致工作中断，修理费用低廉的故Ⅳ轻度故障QD障，即在日常保养中能用随机工具容易排除的故障6.2判定规则6.2.1可靠性考核应统计面粉成套设备发生的本质故障，如果本质故障与从属故障同时发生，应按后果最严重的故障记入一次。误用故障不记入故障次数，但应如实记入故障登记表。6.2.2判定面粉成套设备故障类别时，应以其最终造成的后果来判定其故障类别，且只能判定为四类故障中的一类。6.2.3按使用说明书规定进行的保养和按期更换随机备件不作故障处理，但应做好记录。6.2.4对漏油、漏粉、漏麸及紧固件松动等故障，在统计故障次数时，均以一个密封结合面为一次计。6.2.5故障排除后重复出现的同一故障，应分别统计其故障次数。6.2.6判定故障类别时，可参照附录A（标准的附录）中的故障实例进行判定。但由于各种面粉成套设备结构不同，同一名称故障所致后果及排除难易程度会有较大的差异，因此在实际判定故障时，应根据各类故障的定义，参照故障实例，根据具体情况判定。4 JB/T50195－2000表1面粉成套设备性能试验结果汇总表产品型号：制造单位：样机编号：出厂日期：试验地点：试验起止日期：试验前期试验中期试验后期序号测试项目备注1号样机2号样机1号样机2号样机1号样机2号样机面粉磁性金属物1g/kg吨粉耗电2kW·h/t磨辊厘米时产量3kg/（cm·h）麦间噪声4dB粉间粉尘麦间5浓度3mg/m粉间磨下物最高温度6℃磨粉机轴承最大7温升℃8面粉精度9面粉粗细度%面粉灰分（干）10%面粉面筋质（湿）11%12面粉含沙量%13面粉水分%14面粉气味、口味15小麦灰分降%16小麦增碎率%参加测试人员：5 JB/T50195－2000表2面粉成套设备可靠性考核试验班次记录表产品型号：制造单位：样机编号：出厂日期：试验地点：试验开始日期：工作时间加工量耗电量磨辊厘米试验kW·h时产量吨粉故障序号日期耗电kg粉/情况（月、日）开始终了小计小麦面粉开始终了kW·h/th，minh，minhkgkg读数读数小计（cm·h）累计!!!!!平均设备操作者：记录：可靠性考核人：表3可靠性评定试验故障登记表产品型号：制造单位：样机编号：出厂日期：试验地点：试验开始日期：故障排样机损坏件除费用修复累计序故障发损坏件累计工故障排除（元）故障名称故障原因时间工作号生日期数量作时间类别措施零工h时间h件时h费费设备操作者：故障排除者：可靠性考核人：6 JB/T50195－2000表4面粉成套设备可靠性考核试验综合汇总表产品型号：制造单位：项目1号样机2号样机样机编号累计空转时间h累计工作时间h小麦累计加工量kg面粉累计保养时间h累计修复时间h累计耗电量kW·h平均吨粉电耗kW·h/t平均磨辊厘米时产量kg/（cm·h）试验地点参加试验人员表5可靠性考核试验结果汇总表产品型号：制造单位：试验地点：试验起止日期：故障类别1号样机2号样机合计致命故障严重故障一般故障轻度故障故障累计可靠性指标：MTTFF=hMTBF=hRt=%7 JB/T50195－2000附录A（标准的附录）小型面粉加工成套设备故障实例A1通用部分序号名称故障模式情况说明故障类别1机体断裂包括各主要单机Ⅰ2机架开焊、断裂Ⅱ3重要零件损坏Ⅱ4各单机外部重要零件损坏Ⅱ5各单机内部紧固件损坏或脱落Ⅱ6各单机外部重要紧固件多个损坏或脱落导致连接失效Ⅱ7风机叶轮损坏Ⅱ8各单机内部一般零件损坏Ⅲ9各单机外部一般零件损坏Ⅲ10表面涂漆大面积脱落Ⅲ11传送带多根损坏导致工作中断Ⅲ12传送齿轮损坏Ⅲ13电气开关、仪表损坏Ⅲ14线路接头、电线损坏Ⅲ15各单机外部一般紧固零件个别损坏或脱落未致连接失效Ⅳ16各单机标牌脱落Ⅳ17表面涂漆局部脱落Ⅳ18传送带多根损坏未致工作中断Ⅳ19风运系统掉料Ⅳ20管路连接失效Ⅳ8 JB/T50195－2000A2性能部分序号名称故障模式情况说明故障类别1面粉中磁性金属物超过0.003g/kgⅡ2吨粉耗电大于规定值110%Ⅱ3磨辊厘米时产量较标准规定值低1.0kg/（cm·h）以下Ⅱ4麦间噪声大于95dBⅡ5粉间噪声大于90dBⅡ36粉尘浓度大于10mg/mⅡ7吨粉耗电为规定值的100%~110%Ⅲ8磨辊厘米时产量较标准规定值低0.5kg/（cm·h）以下Ⅲ9面粉含砂量大于0.03%Ⅲ10磨粉机轴承温升大于25℃Ⅲ11面粉灰分超出规定值Ⅲ12小麦增碎率超出规定值Ⅲ13小麦灰分降小于0.06%Ⅲ14面粉含砂量大于0.02%而小于0.03%ⅣA3主要设备序号名称故障模式情况说明故障类别1磨粉机磨辊脱轴Ⅰ2磨粉机磨辊轴承失效Ⅱ3磨粉机轴承部位往磨膛内渗油Ⅱ4洗麦机甩干机振动大需要重新校正平衡Ⅱ5打麦机转子损坏Ⅱ6振动筛偏心机构失效Ⅱ7磨粉机轧距调节失灵Ⅲ8磨粉机流量调节失灵Ⅲ9提粉筛刷板、刷架或筛架损坏Ⅲ10风运系统卸料不良吸风粉太多Ⅲ11闭风器工作失效Ⅲ12清理筛筛片损坏Ⅲ13原粮卸料器工作失效Ⅳ14去石机物料走单边，排石不畅Ⅳ9 0002－95150/TBJ中华人民共和国机械行业标准小型面粉加工成套设备产品可靠性评定方法（内部使用）JB/T50195－2000*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张3/4字数20,0002000年11月第一版2000年11月第一次印刷印数1－500定价15.00元编号2000－165机械工业标准服务网：http://www.JB.ac.cn'
