J BT8212-1999-工业过程测量和控制系统用动圈式指示调节仪性能评定方法.pdf

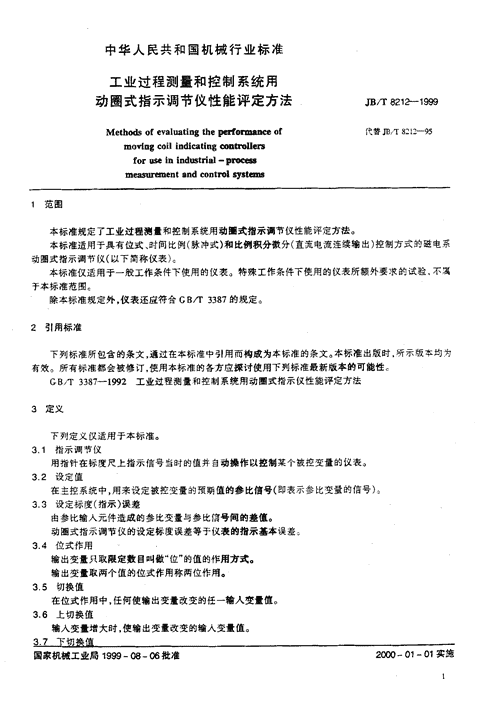

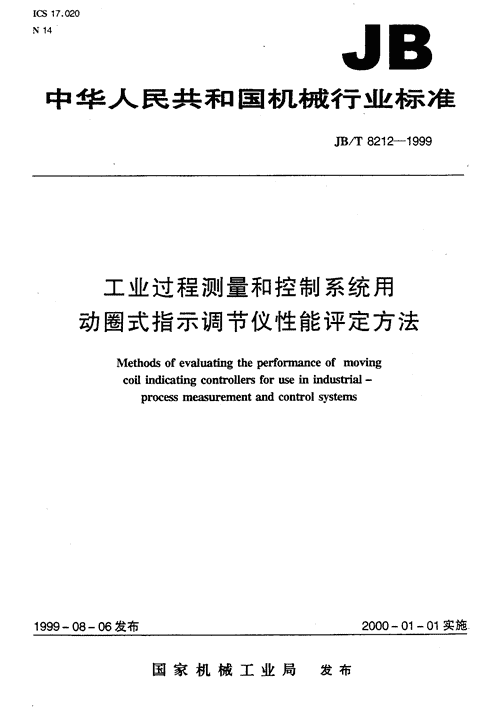

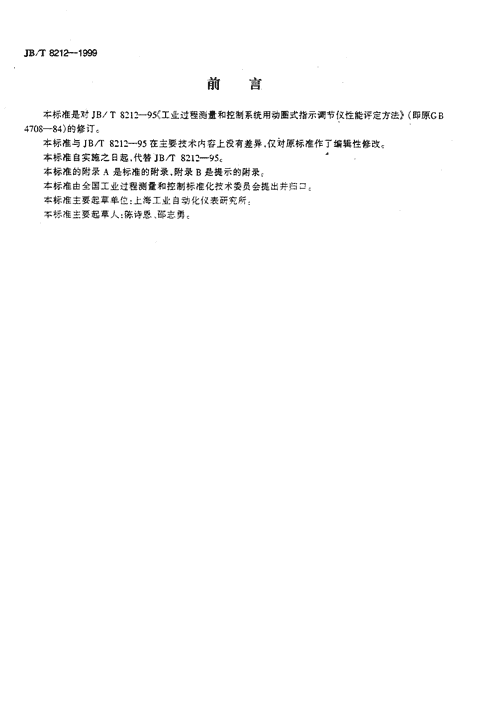

'ICS17.020N14JB中华人民共和国机械行业标准.份/T8212-1999工业过程测量和控制系统用动圈式指示调节仪性能评定方法Methodsofevaluatingtheperformanceofmovingcoilindicatingcontrolersforuseinindustrial一processmeasurementandcontrolsystems1999一08一06发布2000一01一01实施国家机械工业局发布 JB/T8212-1999前言S标准是对JBiT8212---95《工业过程测量和控制系统用动圈式指示调节仪性能评定方法》(即原GB4708-8a)的修订。S标准与JB/P8212-95在主要技术内容上没有差异，仅对原标准作了编辑性修改:本标准自实施之日起，代替JB/P8212-95,本标准的附录A是标准的附录，附录B是提示的附录。本标准由全国工业过程测量和控制标准化技术委员会提出并归口不标准主要起草单位:上海工业自动化仪表研究所:不标准主要起草人:陈诗恩、邵志勇 中华人民共和国机械行业标准工业过程测量和控制系统用动圈式指示调节仪性能评定方法JB/T8212-1999Methodsofevaluatingtheperformanceof代替18/T8212-95movingcoilindicatingcontrolersforuseinindustrial一processmeasurementandcontrolsystems范围本标准规定了工业过程测t和控制系统用动圈式指示调节仪性能评定方法。本标准适用于具有位式、时间比例(脉冲式)和比例积分徽分(直流电流连续输出)控制方式的滋电系动圈式指示调节仪(以下简称仪表)。本标准仅适用于一般工作条件下使用的仪表。特殊工作条件下使用的仪表所额外要求的试验，不属于本标准范围。除本标准规定外.仪表还应符合GB/r3387的规定。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3387-1992工业过程测量和控制系统用动圈式指示仪性能评定方法3定义下列定义汉适用于本标准。3.1指示调节仪用指针在标度尺上指示信号当时的值并自动操作以控制某个被控变量的仪表。3.2设定值在主控系统中，用来设定被控变量的预期道的参比信号(即表示参比变量的信号)。3.3设定标度(指示)误差由参比输人元件造成的参比变量与参比信号间的差值。动圈式指示调节仪的设定标度误差等于仪表的指示基本误差。3.4位式作用输出变量只取限定数目叫做“位”的值的作用方式。输出变1$取两个值的位式作用称两位作用。3.5切换值在位式作用中，任何使输出变It改变的任一输人变It值。3.6上切换值输人变t增大时，使输出变量改变的输人变量值。3.7下切抉滇__一国家机械工业局1999一08一06批准2000一01一01实施 JBi1"8212-1999输人变1$减小时，使输出变量改变的输人变A值。3.8切换中值(点)上切换值与下切换值之中值。3.9切换差上切换值与下切换值之差。3.10时间比例作用输出信号由周期脉冲所组成在周期脉冲的延续时间内的平均值与输人变盈的变化成比例的作用。3.11时间比值在时间比例作用中，继电器的吸合时间与吸合、释放时间之和的比值。3.，2零周期在时间比例作用中.当断电器的吸合和释放时间相等时，所测得的吸合和释放时间之和:3.13比例范围比例带具有比例作用的仪表中，以百分数表示的相应输人t程的输人变量变化与相应输出量程的输出变量变化之比，即比例作用系数的倒数。3.14积分作用输出变量变化率(时间导数)与输人变盆对应的值成比例的连续作用。3.15再调时间具有比例积分作用的仪表中，当输人变盆给定为阶跃变化时，积分时间为拾出变里达到阶跃施加后立即得到的变化值的两倍所需时间。3.16微分作用输出变量之值与输人变t的变化率(时间导数)成比例的连续作用。3.17预调时间具有比例微分作用的仪表中，当输人变最给定为斜坡状(等速)变化时，徽分时间为输出变量变化达到斜坡施加后立即得到的变化值的两倍时所需时间。输人变量给定亦可为阶跃变化，微分时间可作相应的侧试计算:3.18干扰系数具有多控制作用的仪表，各特性指标相互影响的系数3.19动作偏差信号输人变盈与参比信号的偏差值:3.20设定点偏差输出变量按规定输出值输出时的动作偏差信号。仪表的设定点偏差用输人量程的正负百分数表示。321正作用输出变量随输人变量增加而增加的作用。3.22反作用输出变量随输人变量增加而减小的作用。3.23负载电阻与仪表输出端联接的所有装置及联接导线的阻抗的总和。3.24电零位当接通电源而被测变量为零或测量元件无能量时，指示指针所回到的平衡位置。它可与机械零位或标度的零标度线一致，也可不一致。3.25越限范盔当指示指针超过设定值，仪表仍能指示并保持正常工作的范围。326开环 .TB/T6212-1950无反溃信号的通路。327静差稳态时，输人变量(反溃信号)与参比信号之间的差值4试验条件4.1环境杀件4.1.1参比大气条件仪表的参比性能应在下述大气条件下进行试验:温度:20℃，允差土2弋;相对湿度:60%一70%;大气压力:86k1、一1060a,热带、亚热带或其他特殊用途的仪表，其参比大气条件按有关标准规定4.1.2一般试验的大气条件无需在参比大气条件下进行的试验，推荐采用下述大气条件:温度:15℃一35"C;相对湿度:45%一75%;大气压力:86k1、一106kPa.每项试验期间，允许的温度变化为1"C/lOmino4.1.3其他环境条件除上述大气条件外，试验尚应在下述环境条件下进行:磁场:除地磁场外，无其他外界磁场;机械振动:无机械振动。4.2动力条件4.2.1公称值按有关标准或制造厂的规定。4.2.2允差电压:士t%;频率:士1%;谐波失真:小于5%(交流电源);纹波:小于0.2%(直流电源)。5试验的一般规定5.，仪表应按制造厂的使用说明书，特别是有关预调的说明，投人运行:5.2除工作位置影响试验外，试验时仪表应处于正常工作位t，在任何方向的倾斜不超过10-5.3在进行试验前，允许调整机械零位。除非条文中另有舰定，在每项试骏过程中，不得调整机械零位5.4除非条文中另有规定，形响盘只有所涉及的工作条件在规定范围内变化，其他工作条件均应在参比工作条件下保持恒定。且影响It对仪表的影响应在衬关标准或制造厂规定的正常工作条件极限值上确定:5.5试验用的标准仪器的精确度应在试验报告中注明。相当于坡试仪表上限值的标准议器示值的绝对误差限应小于或等于被试仪表规定的绝对误差限的1乃。5.6仪表在接通电源后，应按制造厂规定的时间进行预热，使仪表内部温度稳定。如制造厂未作规定，允许预热30mine5.7除非条文中另有规定，试验时输人信号应无明显波动。输入信号的变化速度应足够慢，保证在任何 JB/T8212-1999试验点上不产生过冲。5.8试验时，输人信号应同时施加到被试仪表和标准仪器上，使标准仪器达到所要求的值，然后读取被试仪表的示值。为方便计，可以调整输人信号，使被试仪表的指示指针对准某一主标度线，然后读取标准仪器的示值。5.9除非条文中另有规定，试验结果应按输人盆程的百分数计。5.10有关标准或制造厂规定的技术指标，应列在试验报告有关试验结果旁的空白栏中，以便对照。6与控制性能有关的试验61总则6，.1与控制性能有关的试验均应在参比工作条件下进行，且被试仪表和试验设备均应先在参比工作条件下使之稳定。所有可能影响试验结果的工作条件均应随时进行观察，并作出记录:6.1.2试验点应该包括10%,5067,和90%jt程附近标度线在内的至少三个点。6.1.3试验时，输人信号必须按初始输人信号的同一方向通近试验点:6.1.4在正式试验之前，应使被试仪表作三个循环的全侧里范围的移动。6.1.5除非条文中另有规定，如果切换差可以调整，应设定在调整范围中间标度线上;如果没有标度，则设定在有效调整范围的中间6.1.6如输出信号为直流恒压，则负载电阻取制造厂规定的最小值;如输出信号为直流恒流，则负载电阻取制造厂规定的最大值。无恒压或恒流输出的仪表，负载阻抗取制造厂规定的公称值，其允差为士1%06.1.7在每一个试验点(设定点)上，以上、下行程为一个循环，试验应进行至少三个循环。6.2设定点偏差6.2.1具有位式作用的仪表，由上述三个测1t循环确定上切换值和下切换值。将任一设定点上同行程的三个数值之间的最大差值确定为重复性。并计算出上切换值平均值和下切换值平均值的中值，作为切换中值(.L)X,+X2Y.二(1)件日.式中:l,—继电器动作时测得上切换值的实际电盘值之平均值，mv,m.4或ft;又—继电器动作时测得下切换值的实际电量值之平均值MV,mA或0o4有位式(二位、三位)作用的仪表的设定点偏差(8.)，是由切换中值与设定指针位置上测得的指示指针上、下行程的平均实际值之间的差值来确定。6.=善‘李、100%A.一月注式9":A,-设定指针位置上测得的指示指针上、下行程的实际电量值之平均值，MV,mA或几A}-5标度尺终点标度线上示值相当的电f值，m",m.A或0;A—与标度尺始点标度线上示值相当的电t值，MN,,MA或几;，gym.—同式(])。6.2.2具有时间比例作用的仪表的设定点偏差，是由时间比值p=0.510.025时指示指针位置上测得豹实际值与设定指针位置上测得的指示指针同行程的实际值之间的差值来确定。S.=乒今、100%(3)月，一月1式中:A—时间比值p=0.510.025时指示指针位t上测得的上行程或下行程的实际电量值，mv,m.A或S2;A,—设定指针位置上测得9}-指示指针，行程的实际电量值，mV,mA或S2;直。..A,—同式(2)c6.2.3具有比例积分微分作用的仪表的设定点偏差，应先把积分、微分的作用减少至最小程度(如xC系列动圈式指示调节仪可先使指示指针在设定指针右方5mm处停留15min以上)，并由仪表输出电流为 JB,78212-1999anA(刚开始变化)时指示指针泣置上坝」得的实际厦与设定指针泣置上测得的指示指针下行程的买示直之间的差值来确定3、一A1000c二不万a万x式中:4,输出电流为Om.A(刚开始变化)时指示指针位置上测得的实际电量值，mV,m、或fl;4—同式(2);.4,—同式(3),6.2.4对可调整设定点偏差的仪表，可进行设定偏差调整范围的测量。6.3切换差切换差(Y})可由上、下切换值的平均值之差与设定指针位置上测得仪表的回差平均值之间的兰s来确定Y.二"XI-X2匕互、100c7c月.一月t式中:。—设定指针位置上测得的指示回差平均值，mV,m1或0;Y,,_YZ—同式(1);A.,A,—同式(2).对可调切换差的仪表，可将测试点设定在标度尺中点附近aF示度线上，切换差应在有效调整范围w上、下限值上测得6.4零周期具有时间比例作用的仪表，继电器吸放周期应按制造厂说明书规定。继电器吸放周期由时间比值P二。.5t0.(P时所测得的继电器吸合与释放时间之和来确定6.5比例范围(比例带)具有时间比例作用的仪表，比例范,i戈由继电器结束吸放循环动作(时间比值p<0.工5)时测得的实际值与继电器开始有吸放循环动作(时间比值a>0.85)时测得的实际道之间的差值来确定。Y。二乒今x100%........······.·.·····.·····.................(6月u一月1式中;几—继电器开始吸放循环动作，吸合时间与吸放时间之和的比值小于0.15时测得的实际电量值，mV,mA或f1;P—继电器开始吸放循环动作.吸合时间与吸放时间之和的比值大于0.85时测得的实际电量值，MV,ml,或n;注。，孟—同式(2),注:如xC系列动圈式指示调节仪可先使指示指针在设定指针右方5-处停留5,,u。以上，缓慢移动指示指针使铝旗平稳地退出检侧线圈，当继电器开始有吸放循环动作时翻得实际直再使指示指针在设定指针左方5-处停留5min以上，缓慢移动指示指针使铝旗平德地进人位目线.，当继电器开怡有吸放循环动作时测得实际值，由测得的这二个实际值之间的差值来确定比例范圈,6.6静差具有比例积分微分作用的仪表，静差(of)应在反作用闭环情况下测盆。静差由调整偏置信号使输出洁号为输出量程的10%,50%和90%a稳态值时侧得仪表抽人端的实际值与设定指针位置上测得的指示、、指针同行程的实际遭之间的差值来确定试验线路示I田如附录B(提示的附录)所示。S-AAr-Ax100%(7)式中:一4f—输出电流为粉出量程的规定百分效趁态值时指示指针位置上测得仪表摘人端的实际电盆值，mV,mA或fl;A_.4,—同式(2);注—同式(3)0当输出发生振荡时，应采取适当措施使振荡消失。如果振荡不能去除，应由制造厂与用户协商，可采 JBPr8212-1999用设定点偏差的测t方法r6.7特性曲线具有比例积分微分作用的仪表，特性曲线应在开环情况下测盆。设定指针设定在标度尺中点附近标度线上，接着把积分、微分的作用减少至最小程度，然后加以动作偏差信号，则仪表应有正常、平滑的比例积分微分输出特性。为了方便，用记录仪记录其输出特性曲线。注:如xC系列动圈式指示调节仪可先使指示指针在设定指针右方5.m处停留巧min以上，突然移动设定指针到指示指针右方Imm左右，用记录仪表(精确度木倪于0.，级，侧I范围不大于OmV-20mV的长图自动平衡记录仪)记录艳出的正向比例积分微分特性曲缝。在参比条件下，还应以指示指针停留位f目得的下行粗实际值与设定指针在新的位t上侧得仪表输出电流为OmA(刚开始变化)时指示指针的实际值之间的趁位作为动作偏差信号，然后在正向特性曲线上进行比例范围、再调时间、预调时间的计算。图解法计算如附录^(标准的附录)所示接着在相反方向上，使指示指针在设定指针左方5mm处停留巧min以上，突然移动设定指针到指示指针左方lm。左右，记录输出的反向比例积分微分特性曲趁。允许由制造厂与用户协商使控制电路分别接成比例、比例积分、比例徽分作用的状态下进行比例范围、再调时间、预调时间的测量，但需考虑干扰系数影响造成的丘值整异。7影响f试验7.1总则除非条文中另有规定，影响量对仪表影响的试验仅在标度尺中点附近的标度线上进行除非条文中另有规定，影响量对仪表的影响应由同行程的三次测里结果的平均值来确定。除非条文中另有规定，影响量对仪表控制性能的影响不计入仪表示值的变化。除非条文中另有规定，影响量对仪表的影响一般是:具有位式作用的仪表:各影响量造成各切换值的变化;具有时间比例作用的仪表:各影响摄造成设定点偏差和比例范围的变化;具有比例积分微分作用的仪表:各影响量造成静差变化。如在参比条件下采用测t设定点偏差的方法时，则测量各影响t造成的设定点偏差变化，并记录和观察正、反向比例积分徽分输出特性曲线7.2电源畸变7.2.1主电源变化当交流电源的电压和频率或直流电源的电压按下述组合变化时，测里由此产生的仪表控制性能的变化和检查断偶保护装置。交流电源:电压频率al公称值公称值h)公称值公称值的105%c)公称值公称值的95%d)公称值的110%公称值e)公称值的5%公称值f)公称值的110%公称值的1059)公称值的85%公称值的105h)公称值的110%公称值的95，}公称值的85%公称值的955o JB/T8212-1999直流电源电压:8)公称值b)公称值的110%。)公称值的85%注1如有关标准规定有较小的电压和t或)频率的允按，侧应按有关标准的规定。二必要时，交流电酥变化影响试验可简化为下述组合变化:电压频率al公称值公称值1!公称值的110%公称道的105%c)公称值的110%公称值的95%d)公称值的85%公称值的105%e)公称值的85%r公称值的95%7.2.2电源瞬时中断7-2.2.1本试验的目的在于确定由规定电源切换到备用电源时，仪表的瞬态特性和恢复时间‘交流供电的仪表，中断时间为10,20.200.1000rns,直流供电的仪表，中断时间为5.20.200,1000ms,7.2.2.2具有位式作用的仪表应将指示指针设定在切换差范围以外的附近值上，试验应在继电器吸合和释放的情况下重复进行，记下任何误切换和电源重新接通后恢复正常工作所需的时间或任何永久变化7-2.2.3具有时间比例作用的仪表在指示指针处于零周期的位置上，记下继电器吸合或释放时间瞬时变化和在比例范围外的任何误动作，并记下电源重新接通后恢复正常工作所孺的时间或任何永久变化:7.2.2.4具有比例积分微分作用的仪表，可按6.6中测It静差的方法，使输出平衡在输出盈程的50%处.记下电源中断时翰出电源的瞬时变化和电源重新接通后输出信号保持在原稚态值1%之内所需的时间或任何永久变化。7.2.2.5每种中断时间应重复试验10次两次试验之间的时间间隔至少等于中断时间的10倍。7.2.3电源低降电源电压降低到公称值的75%，并保持5s,按7.2.2的电源瞬时中断的试验方法，观寮和记录仪表输出的任何瞬态变化的大小和持续时间72.4电源瞬时过压叠加到主电源上的尖峰电压由电容器放电产生，电容器的能量为0.U，尖峰电压的幅值为主电源电压有效值的100%,200%和500%三电源线应由包括一个至少为500tH扼流圈的抑侧建波器加以保护，所用的电容值可按下式计算:C二0.刀夕，‘···.......................:.......................(8)式中:C—电容值，,;V—主电源电压有效值的倍数。在试验线路上，对每个福值的尖峰电压应施加与主峰值电压同相的两个脉冲，或施加与主电压随机相位的至少10个脉冲。按7.2.2的电源瞬时中断的试验方法观察和记录仪表输出的任何瞬态和永久变化。7.3电干扰7.3.1共模干扰本试验仅适用于接线端子对地绝缘的仪表。试验的目的在于确定施加在输人端子与地之间的共模电 JB/"r8212-1999压对夜控制性循的影响。一—试验时，仪表的设定指针应设定在标度尺10%和90%附近的标度线上:在每个输人端子与地之间依次施加与主电源频率相同的250V电压，同时应调整干扰电压的相泣又c0一3600)，使仪表示值的变化为最大。测量和记录由此产生的仪表控制It能变化。注:如有关标准规定小于250V的共模干扰电压.则应按有关标准的规定7.3.2串模干扰本试验的目的在于确定一八与主电源领率相同的交流电压(串模电压)串联地盛加在输人端于上对仪表控制性能的影响。串模电压由变压器的次级产生变压器的次级用最大为Iw.的并联电阻分路，并与输气端不妻沃不直接与仪表联接的变压器次级与负载电阻并联的一侧应接地。试验时，仪表的设定指针应设定在标度尺10%和90%附近的标度线上。将仪表与试验线路断开.调整变压器的初级电压，使负载电阻两端的o摸.设定正1V峰值:然舌将仪表接人试验线路，调整干扰电压相位(003印.)，使仪表示值的变化为最大。测量和记录由此产生的仪表控制性能变化。.zt如有关标准规定小于1V峰值的串摸电压，则应按有关标准的规定之如有关标准规定愉人信号源内阻小于ion.则应按有关标准的规定减小变压器次级用的井联电T-阻直-7.4接地本试验仅适用于接线端子与地绝缘的仪表依次将每个接线端子与地联接，测量和记录由此产生的仪表控制性能变化。应仔细消除因试验设备输人电路接地所造成的影响7.5外界磁场本试验应在由频率为50Hz的交流电或直流电产生的磁场强度为400A/m的外界磁场中进行仪表放到磁场线圈的中心转台上。信号狠和标准仪器应离开磁场至少3m。转动中心转台和磁场线圈，对交流外磁场影响试验，还应调整移相器(00-3600).使仪表处于最不利的磁场方向和相位上在该条件下测量和计算由此产生的仪表控制性能变化。7.6安装位置试验时，将仪表从制造厂规定的正常工作位f前后左右各倾斜50.100或按制造厂规定的最大倾科度，测量和计算由此产生的仪表控制性能变化。7.7负载影响具有比例积分微分作用的仪表应测量当负载阻抗变化t10%时(对恒压或恒流性能输出的仪表应从最小值变化到最大值)A1t和计算静差最大变化f.7.8过范围7.8.1短时过范围在仪表上施加下限值的箱人信号，并缓漫增加到200%里程的过范围值(设定指针位置应在标度硬终点标度线上)，持续lmln、接着将输人信号降到下限谊舀.然后把设定指针设定在标度尺中点附近的标度线上，过5nun后，测盆和计算由此产生的仪表控制性能变化。7.8.2长期过范围除过范围值分f程的5%，持续时间为:-4F丁俄获蛋骤与:.8.，的相同:7.9环境温度本试验应在温度试验箱中进行，试验温度和试验的顺序如下:十20`C，十40`C，+55-C,+20"C,o"c，一to0c，一25"C，+20"C仪表的正常工作温度范围所不包括的温度不进行试验。如仪表的正常工作温度范围的最高和(或)最 JB/T8212-1999低温度接近上述温度，则用正常工作温度范围的最高和(或)最低温度代替。温度应逐步变化。每一温度的允差为t2C。在每一温度上应有足够的时间(不少于2h)，使仪表内部达到热稳定。在每个温度上测量仪表的控制性能，并计算温度每变化10℃所造成的变化。7.10湿热仪表应先在参比工作条件下放置24h,M2仪表的控制性能。然后将仪表放进湿热试验箱内，使试验箱的温度为40`Ct2℃和相对湿度为91%一95%，并保持至少48h。在最后的4h内，接通电源，重新测量仪表的控制性能，并计算其变化。检查仪表是否有飞弧、冷凝水聚集和元部件损坏。试验后，将仪表从试验箱中取出仪表应再在参比工作条件下放置不少于24h,侧It仪表的控制性能。7.11长期漂移仪表应分别在下述规定工作条件下用90%1程的恒定输人信号运行30天，设定指针应亦在量程905附近的标度线上。试验前，仪表应先在规定工作条件下放置24h,测量和计算仪表的控制性能试验期间，每天观察和记录仪表控制性能的变化。在试验结束后，紧接着测量和计算仪表的控制性能试验前后的控制性能变化即为长期漂移。仪表的长期A移试验应分别在下述条件下进行:a)仪表处于参比工作条件下;b)仪表处于正常工作温度极限值，其他工作条件均处于参比工作条件下。7.12加速寿命试验在仪表上施加峰一峰值约为50%量程，且其中点位于标度尺中点的交变输人信号，其频率应使增益不小于0.9}试验时，仪表的设定指针应设定在标度尺70%附近的标度线上;并在制造厂规定的额定负载情况下，正常工作10个循环。试验前后均测量和计算仪表的控制性能7.13倾跌本试验的目的在于确定仪表在使用和维修时，由于操作不慎可能产生的碰撞或摇动对仪表控制性能的影响，同时考核仪表的牢固性。将仪表按正常工作位置放在一个平滑、坚硬和牢固的混凝土或钢制平台上。仪表沿一个底边倾斜30`.然后使底面自由跌落在平台上应使仪表底面的四个边均各经受一次跌落，然后测量和计算仪表的控制性能，并仔细检查仪表有无损坏。注:倾斜的角度，其允差为x10%-8其他试验8.1安全8.1.1绝缘电阻仪表的绝缘电阻用额定直流电压为500V的兆歌表洲to试验时，断开电源，使电源开关位于接通位f，将翰人端子、输出端子和电源端子分别短接，然后测量输出端子—输人端子输出端子—接地端子输出端子—电源端子电源端子—接地端子输人端子—电源端子输人端子—接地端子 JB/T8212-1999之间的绝缘电阻8.1.2绝缘强度绝缘强度试验采用50Hz的正弦波电压试验电压按下表规定:仪表端子电压公称值{试验电压vkV<600.560-<1301.0130-<2501.5250-<6502.0先将试验设备的空载电压设定在规定的试验电压的50%,然后接人被试仪表。试验设备的功率应足以使所设定的电压在仪表接人后下降不超过1，使试验电压逐步平稳地上升到规定值保待Inun.应不出现击穿或飞弧。然后使试验电压平稳地下降到零，切断电源。试验应在8.1.1的各接线端子之间进行。未使用过的仪表可经受必要次数的100%规定试验电压的绝缘强度试验。8.1.3反向供电电压保护具有反向供电电压保护的仪表，应施加最大允许反向供电电压。然后在正常接通电源情况下，测量和计算仪表的控制性能。8.2耗电量在规定的电压与频率公称值和最高电压与最低频率下测量和记录仪表以最大消耗能量工作时所消耗的瓦特数或伏安数。8.3输出纹波分量具有比例积分微分作用的仪表，应测量最大允许负载条件下，输出信号中的交流分量交流分量包括峰一峰值、有效值和50Hz频率含盆，并均以输出量程的百分数表示。8.4各对切换值之间的相互影响在各对切换值独立可调的情况下(如:三位位式作用仪表)应确定每对可调切换值影响其他各对切换值位置的程度。将一对切换值设定在其调整范围的50%处，改变另外一对被测切换值的设定。确定在这个过程中观察到的各对切换值及其调整范围的最大影响。8.5运输条件试脸8.5.，运输环境温度本试验的目的在于确定仪表在运输中可能遭受的高、低温条件对仪表控制性能的影响。仪表在简易包装条件下放进高温试验箱中，在55"Ct2℃的温度上保持防.然后仪表放在参比工作条件下至少24h,测f仪表的控制性能。仪表再放进低温箱中，在一4090*2℃的温度上重复上述试验，注:正常工作沮度范围上限等干或高于500C的经过，.9环境沮度试验的仪表可不进行上述高温试脸8.5.2碰撞将仪表按运输要求装入运输包装箱中，再将包装箱直接或通过过渡结构用缚带紧固在碰撞试验台上。过渡结构应有足够的刚度，避免引起附加的谐振。然后使包装箱承受:脉冲波形:近似半正弦波加速度:loon/sztIOm/s脉冲持续时间:11二士劝巧脉冲重复频率:60次/min一100次/min碰撞次数:1000次t10次的试验。试验后，将仪表从包装箱中取出，仔细检查仪表有无损坏，并测量仪表的控制性能。 JB/T8212-1999附录A(标准的附录)动圈式指示调节仪比例范围、再调时间和预调时间的图解法时间怜或min)/一一夕一DE转出(n飞入!图A1正向比例积分微分特性曲线把积分作用直线FG反向延长与横坐标相交于A点，与纵坐标相交于t_’点，点为由C点按OG二04+ADx36.8%与特性曲线相交后的纵坐标值口::点为由B点按OA二.48与特性曲线相交后的纵坐标值。实际比例范围:.I,=-15.0x，田%自‘式中::，二_0O.E4;.}c—动作偏差信号，以量程的百分数表示‘再调时间T;二Ot:二0th"0DKD---微分增益-0A簇调时间T,.二OtI·1"n JB/r8212-1999附录B(提示的附录)动圈式指示调节仪测定静差的试验线路示竞图图Bl测定静差的试验线路框图被试仪表翰出翰人mAReRe开环厂}闭环左，十电位差汁L-ro111O0+0-记录仪+毫伏发生器图B2配接热电偶的试验线路图中:Ro—外接电阻;R}—适配电阻。 JB/r8212-1999被试仅表汀翰人尸’甲2开环记录1义图B3配接热电阻的试验线路开环时，R,=R’+R闭环时，R=R:，+R:11+扫I_其值为:普几l式中:尺—适配电阻、n;R,—外线电阻，n;了—输出电流.nA;1"—桥臂电流，m4;S—电压读数m、一c'
