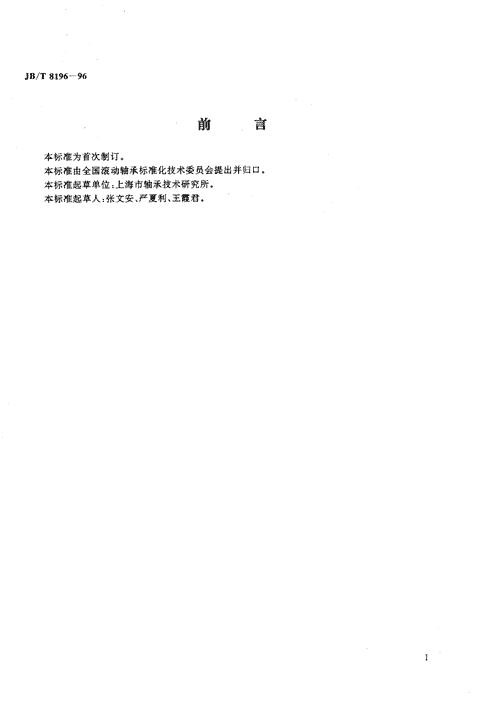

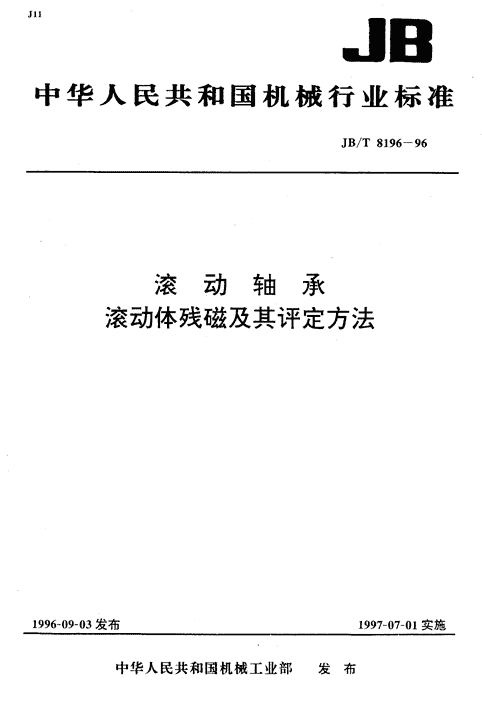

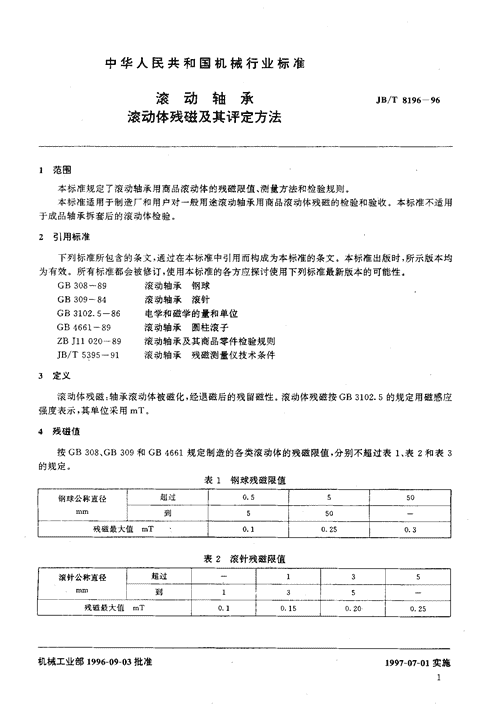

'J8中华人民共和国机械行业标准JB/T8196一96滚动轴承滚动体残磁及其评定方法1996-09-03发布1997-07-01实施中华人民共和国机械工业部发布 IB/T8196-96前言本标准为首次制订。本标准由全国滚动轴承标准化技术委员会提出并归口。本标准起草单位:上海市轴承技术研究所。本标准起草人:张文安、严夏利、王霞君。 中华人民共和国机械行业标准滚动轴承JB/T8196一96滚动体残磁及其评定方法1范围本标准规定了滚动轴承用商品滚动体的残磁限值、测量方法和检验规则。本标准适用于制造厂和用户对一般用途滚动轴承用商品滚动体残磁的检验和验收。本标准不适用于成品轴承拆套后的滚动体检验。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB308一89滚动轴承钢球GB309-84滚动轴承滚针GB3102.5-86电学和磁学的量和单位GB4661一89滚动轴承圆柱滚子ZBJ1102。一89滚动轴承及其商品零件检验规则JB/T5395一91滚动轴7R残磁测量仪技术条件3定义滚动体残磁:轴承滚动体被磁化，经退磁后的残留磁性。滚动体残磁按GB3102.5的规定用磁感应强度表示，其单位采用mT,4残磁值按GB308,GB309和GB4661规定制造的各类滚动体的残磁限值，分别不超过表1、表2和表3的规定。表1钢球残磁限值钢球公称直径}超过o.5550mm到550残磁最大，值.T-0.10.250.3表2滚针残磁限值滚针公称直径1lil,9残磁最大值m丁0.15机械工业部1996-09-03批准1997-07-01实施1 JB/T5196一96表3圆柱滚子残磁限值圆柱滚子直径超过一10108一一残磁最大值m丁5测里方法5.1测量仪器滚动体残磁值测量采用符合JB/T5395中量程为1mT的仪器。5.2残磁值的评定滚动体残磁测量时以测得的最大值为该滚动体的残磁值。5.3测量环境不允许在导磁工作台上和大于地磁场强度的环境磁场中测量。5.4测量方法5.4.1测量时，探头在滚动体上的测量位置不可以预先设定.探头的运动方式应使其可到达滚动体上任何被测部位。5.4.2测量钢球时将钢球置于工作台上，探头紧贴钢球表面，在一个工作台面内转动钢球，以测量钢球各点。测量时应保证在不同正交方向的截面圆周上测量，且不少于三周。5.4.3测量滚针和圆柱滚子时，可手持被测滚动体测量其两个端面和倒角处。5.4.4当滚动体上的残磁接近于规定值时，应先将滚动体处于平放位置，再将该处置于东西方向以减少地磁场的影响进行测量。6检验规则滚动体残磁按ZBJ11020的规定进行抽样检验。样本大小按特殊检查水平S-4抽检，合格质量水平AQL值按4.0选取。'
