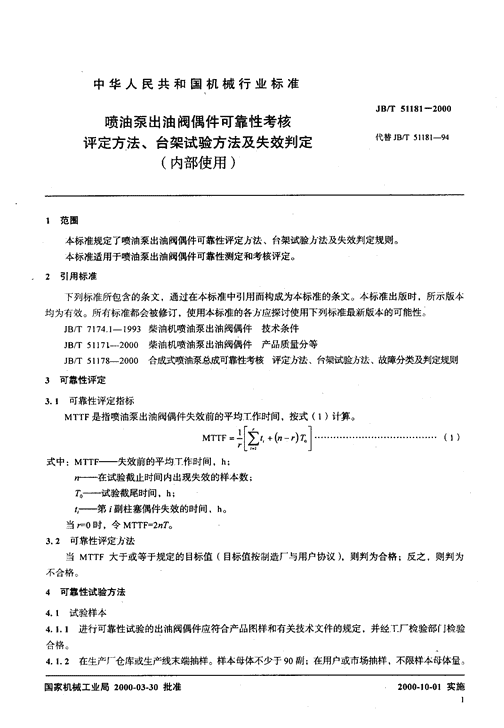

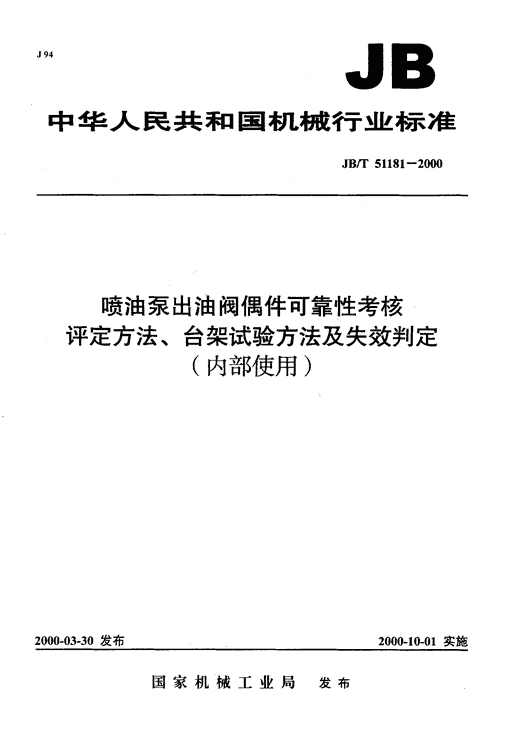

'JB中华人民共和国机械行业标准JB/T51181-2000喷油泵出油阀偶件可靠性考核评定方法、台架试验方法及失效判定(内部使用)2000-03-30发布2000-10-01实施国家机械工业局发布 JB/T51181-2000前言本标准是对JB/T51181-94《喷油泵出油阀偶件可靠性考核评定方法、台架试验方法及失效判定规则》的修订。修订时对原标准进行了编辑性修改，主要技术内容没有变化。本标准自实施之a起代替JB/T51181-940本标准由油泵油嘴标准化技术委员会提出并归口。本标准起草单位:无锡油泵油嘴研究所。本标准主要起草人:张丽敏、朱锡芬、陈国强。本标准千1990年首次发布.于1994年标准编号调整为JB/T51181-940 中华人民共和国机械行业标准JB/T51181-2000喷油泵出油阀偶件可靠性考核代替JB/1"51181-94评定方法、台架试验方法及失效判定(内部使用)1范围本标准规定了喷油泵出油阀偶件可靠性评定方法、台架试验方法及失效判定规则。本标准适用于喷油泵出油阀偶件可靠性测定和考核评定。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时.所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。1B/T7174.1-1993柴油机喷油泵出油阀偶件技术条件JB/T51171-2000柴油机喷油泵出油阀偶件产品质量分等JB/T51178-2000合成式喷油泵总成可靠性考核评定为祛、台架试验力法、故障分类及判定规则3可靠性评定3.1可靠性评定指标MTTF是指喷油泵出油阀偶件失效前的平均工作时间，按式(1)计算。MTTF=告!客1,+(n一低」··························，······⋯⋯川式中:MTTF—失效前的平均工作时间，h;月—在试验截止时间内出现失效的样本数;To—试验截尾时间，h;t一第i副柱塞偶件失效的时间，ho当二。时，令MTTF=2nTo3.2可靠性评定方法当MTTF大于或等于规定的目标值(目标值按制造厂与用户协议)，则判为合格;反之，则判为不合格。4可靠性试验方法4.1试验样本4.1.1进行可靠性试验的出油阀偶件应符合产品图样和有关技术文件的规定，并经工厂检验部门检验合格。4.1.2在生产厂仓库或生产线末端抽样。样本母体不少于90副;在用户或市场抽样，不限样本母体量国家机械工业局2000-03-30批准2000-10-01实施1 JB/T51181-20004.1.3随机抽样不少于6副，全部进行可靠性试验。4.2试验方法4.2.1出油阀偶件的可靠性试验是装人喷油泵内在室内喷油泵可靠性试验台上进行冷拖运转。4.2.2出油阀偶件的可靠性试验按750h定时截尾试验方式进行。4.2.3出油阀偶件的可靠性试验工况与所配喷油泵的工况相同，目_按JB/T51178的要求调整喷油泵的供油量及其偏差。4.2.4试验期间出油阀偶件若有损坏，则判为失效，并停止已失效样本的试验。4.2.5出油阀偶件在750h试验结束时，应检查锥面及径部密封性。a}锥面密封性按JB/T51171-2000中4.7规定的方法检测，若其锥面出现气泡，则判为失效。b)径部密封性按JB/T51171-2000中4.8规定的方法检测，若其径部密封值(间隙量)大于同类产品样品间隙值上限的3卜m以上，则判为失效。5失效发生时刻5.1能及时发现的失效，即记下其准确的失效时刻。5.2不能及时发现的失效，按式(2)确定其发生时刻几。已知在U;_.,td时间间隔内发生n个失效，则其中第m个失效发生时刻为:二=，卜.+[毕1，·······，···············，···············⋯⋯(2)L";十1」'
