浅议建筑物防雷设计图纸审核中几点易忽视问题

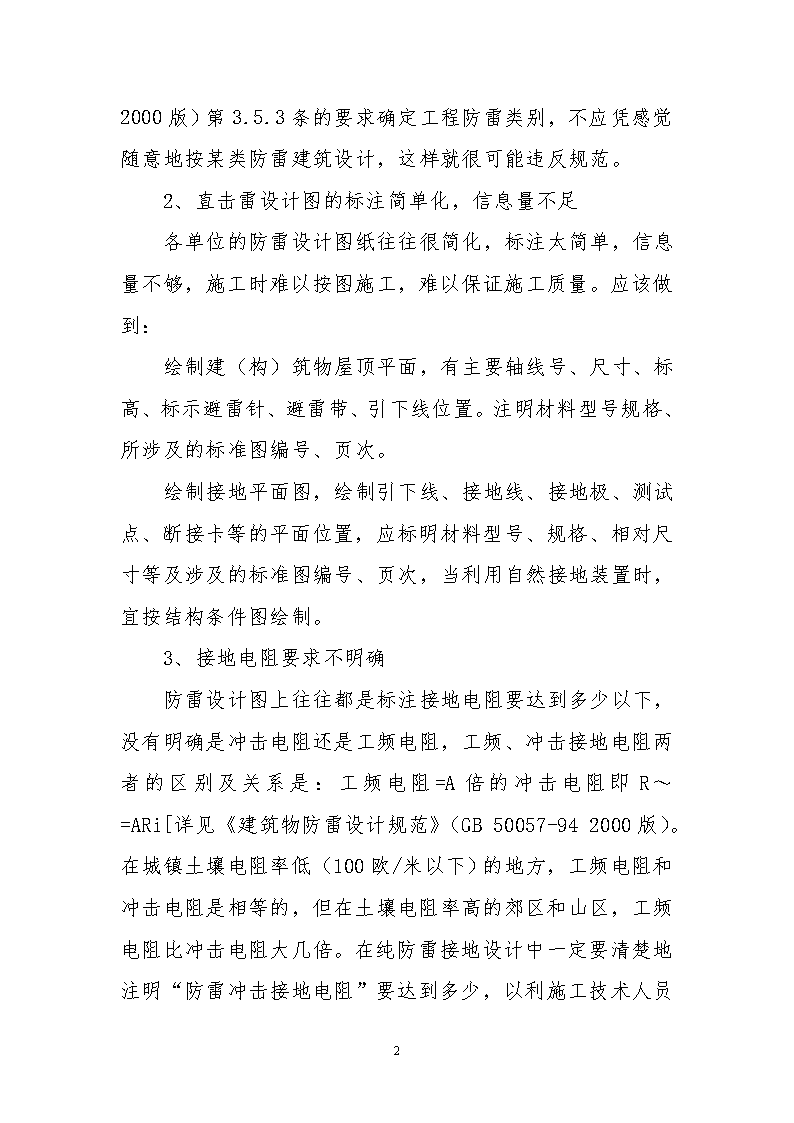

'浅议建筑物防雷设计图纸审核中几点易忽视问题　　摘要：本文针对建筑物防雷设计和技术评价中对防雷类别确定的随意性、安装电涌保护器的技术口径、直击雷设计图的标注与信息量、接地电阻要求等几个容易忽视的问题进行讨论，提出设计、施工中不严格遵守建筑物防雷级别要求。随意提高防雷级别，不能正确选择电涌保护器的安装位置；设计图纸简单化、信息不全的缺点等问题的解决方法。关键词：防雷设计技术评价设计规范防雷装置引言防雷设计技术评价成为防雷技术服务中的一项基本业务，在整个防雷工程建设中起到了举足轻重的把关作用。本文就结合平时工作实际，对防雷设计技术评价中几个容易忽视的问题给予提出，并加以讨论。1、防雷类别确定的随意性很多工程没有根据《建筑物防雷设计规范》（GB50057-942000版）第2.0.1-2.0.4条确定建筑物的防雷类别，类别的确定比较随意性。特别是对一座防雷建筑物中兼有多种防雷类别建筑时，应认真计算其“年预计雷击次数”，依据计算结果和《建筑物防雷设计规范》（GB50057-945 2000版）第3.5.3条的要求确定工程防雷类别，不应凭感觉随意地按某类防雷建筑设计，这样就很可能违反规范。2、直击雷设计图的标注简单化，信息量不足各单位的防雷设计图纸往往很简化，标注太简单，信息量不够，施工时难以按图施工，难以保证施工质量。应该做到：绘制建（构）筑物屋顶平面，有主要轴线号、尺寸、标高、标示避雷针、避雷带、引下线位置。注明材料型号规格、所涉及的标准图编号、页次。绘制接地平面图，绘制引下线、接地线、接地极、测试点、断接卡等的平面位置，应标明材料型号、规格、相对尺寸等及涉及的标准图编号、页次，当利用自然接地装置时，宜按结构条件图绘制。3、接地电阻要求不明确防雷设计图上往往都是标注接地电阻要达到多少以下，没有明确是冲击电阻还是工频电阻，工频、冲击接地电阻两者的区别及关系是：工频电阻=A倍的冲击电阻即R～=ARi[详见《建筑物防雷设计规范》（GB50057-945 2000版）。在城镇土壤电阻率低（100欧/米以下）的地方，工频电阻和冲击电阻是相等的，但在土壤电阻率高的郊区和山区，工频电阻比冲击电阻大几倍。在纯防雷接地设计中一定要清楚地注明“防雷冲击接地电阻”要达到多少，以利施工技术人员理解，避免误解引起防雷装置接地工程难度增加和资金浪费。4.2直击雷防护措施4.2.1避雷针保护范围问题我国现行通用的计算方法是滚球法，其中一类防雷建筑物滚球半径为30米，二类为45米，三类60米。现在不少智能建筑为了美观都设计带有装饰性能的优化避雷针，其保护范围的计算与普通避雷针不同，要根据其产品的具体设计安装参数来做工程设计。4.2.2避雷带、避雷网等接闪器的布局要严格按照GB50057-94要求来设计不同类别的建筑物，屋顶防雷网格的尺寸有不同的要求：一类防雷建筑物不大于5m×5m或6m×4m；二类防雷建筑物不大于10m×10m或12m×8m；三类防雷建筑物不大于20m×20m或24m×16m。4.4对于防雷电波侵入，应采取如下措施在低压220/380V供电系统中，应采用三相五线（TN-S）系统，以便于装置接地（PE）线和中性（N）线分开。对有特殊要求的可采用其他接线系统。4.5过电压保护5 智能建筑中各智能化设备普遍存在的绝缘强度低，过电压和过电流耐受能力差，对雷电引起的外部侵入造成的电磁干扰敏感等弱点。如不加以有效防范，无法保证智能化系统及设备的正常运行。4.7接地装置对于建筑的接地问题现在基本上达成了一个共识就是采用共用的接地方式，即建筑物的防雷接地、保护接地、工作接地、防静电接地、直流工作接地等共同接至一个接地体上，这样对于接地装置的泄流能力就提出了比较高的要求，利用建筑物的桩基础作接地装置，具有经济、美观和有利于雷电流场流散以及不必维护和寿命长等优点，混凝土内基础也能满足利用钢筋混凝土作为自然基础接地体的要求，因此建议推广使用。6、结语通过对防雷设计图纸技术评价中几个容易忽视问题的分析，我们得到结论，即：防雷类别的确定以及SPD的安装位置及参数选取必须按照防雷设计规范的要求，认真计算相关数据，确定防雷类别，正确安装SPD，只有正确安装，才能在雷击情况发生时，起到安全泄流的作用。此外，还要注意规范中关于接地电阻及各种防护措施如屏蔽、等电位、合理布线的问题，严格控制设计图纸的质量，提高工作质量及业务服务水平。参考文献[1]GB50057-94（2000年版），建筑物防雷设计规范[S][2]GB50343-2004，建筑物电子信息系统防雷技术规范[S]5 [3]02D501-2，等电位联结安装[S][4]99（03）D501-1，建筑物防雷设施安装[S][5]GB50054-95，低压配电设计规范[S][6]建筑物电气装置第5-53部分：电气设备的选择和安装隔离、开关和控制设备第534节：过电压保护电器[S][7]防雷减灾管理办法[S]（中国气象局8号令）5'
