设计图纸会审记录

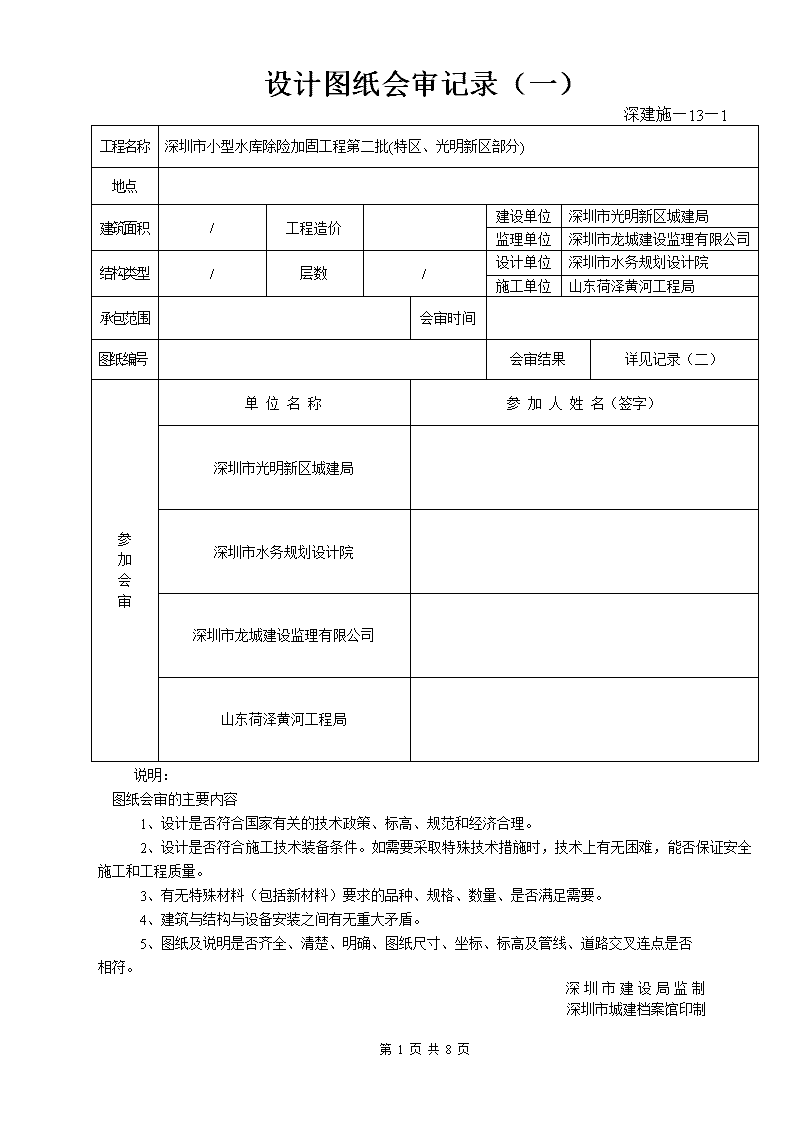

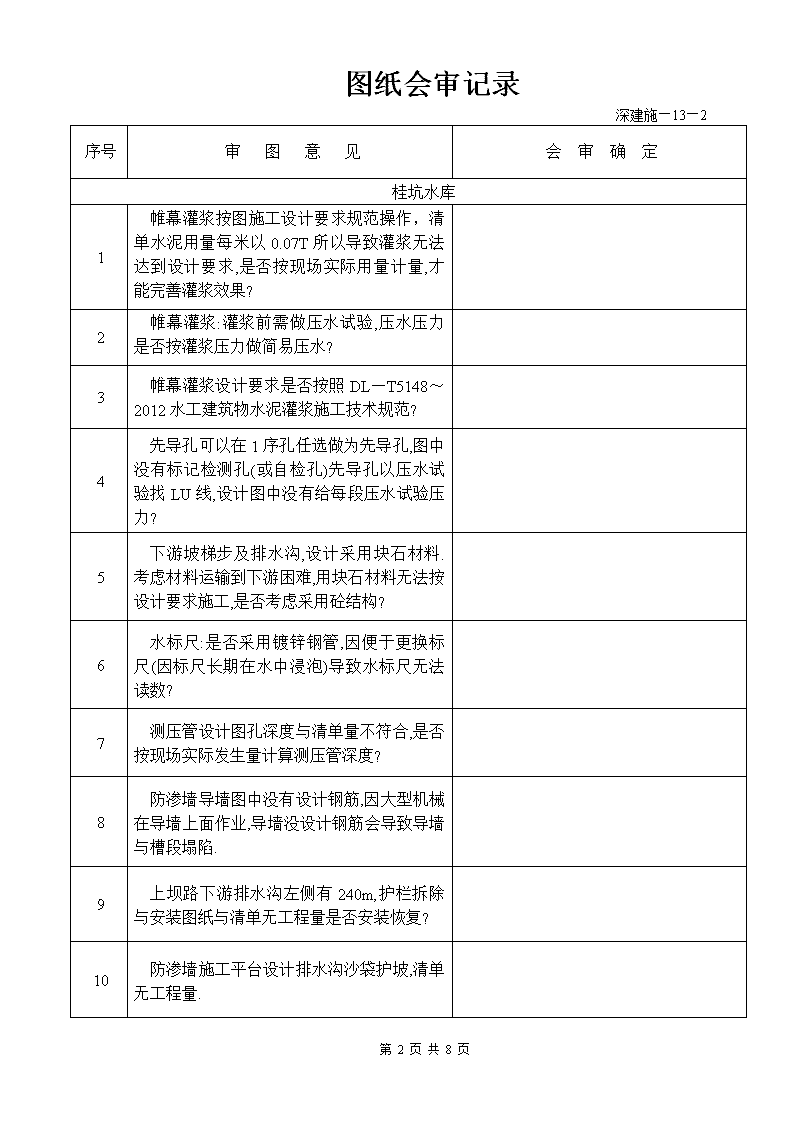

'设计图纸会审记录（一）深建施—13—1工程名称深圳市小型水库除险加固工程第二批(特区、光明新区部分)地点建筑面积/工程造价建设单位深圳市光明新区城建局监理单位深圳市龙城建设监理有限公司结构类型/层数/设计单位深圳市水务规划设计院施工单位山东荷泽黄河工程局承包范围会审时间图纸编号会审结果详见记录（二）参加会审单位名称参加人姓名（签字）深圳市光明新区城建局深圳市水务规划设计院深圳市龙城建设监理有限公司山东荷泽黄河工程局说明：图纸会审的主要内容1、设计是否符合国家有关的技术政策、标高、规范和经济合理。2、设计是否符合施工技术装备条件。如需要采取特殊技术措施时，技术上有无困难，能否保证安全施工和工程质量。3、有无特殊材料（包括新材料）要求的品种、规格、数量、是否满足需要。4、建筑与结构与设备安装之间有无重大矛盾。5、图纸及说明是否齐全、清楚、明确、图纸尺寸、坐标、标高及管线、道路交叉连点是否相符。深圳市建设局监制深圳市城建档案馆印制第8页共8页 图纸会审记录深建施—13—2序号审图意见会审确定桂坑水库1帷幕灌浆按图施工设计要求规范操作，清单水泥用量每米以0.07T所以导致灌浆无法达到设计要求,是否按现场实际用量计量,才能完善灌浆效果?2帷幕灌浆:灌浆前需做压水试验,压水压力是否按灌浆压力做简易压水?3帷幕灌浆设计要求是否按照DL—T5148～2012水工建筑物水泥灌浆施工技术规范?4先导孔可以在1序孔任选做为先导孔,图中没有标记检测孔(或自检孔)先导孔以压水试验找LU线,设计图中没有给每段压水试验压力?5下游坡梯步及排水沟,设计采用块石材料.考虑材料运输到下游困难,用块石材料无法按设计要求施工,是否考虑采用砼结构?6水标尺:是否采用镀锌钢管,因便于更换标尺(因标尺长期在水中浸泡)导致水标尺无法读数?7测压管设计图孔深度与清单量不符合,是否按现场实际发生量计算测压管深度?8防渗墙导墙图中没有设计钢筋,因大型机械在导墙上面作业,导墙没设计钢筋会导致导墙与槽段塌陷.9上坝路下游排水沟左侧有240m,护栏拆除与安装图纸与清单无工程量是否安装恢复?10防渗墙施工平台设计排水沟沙袋护坡,清单无工程量.第8页共8页 石狗公水库11新增下游坡梯步及排水沟是采用浆砌块石材料施工,因设计要求梯步高度为200mm每步,梯步采用块石施工无法按设计要求施工,采用混凝土施工能达到设计要求.12下游坝体采用块石材料做排水沟是否采用砼结构,因下游坝体有坡度无法安全材料运送.也达不到安全设施,无法按设计要求进行操作.13防渗墙采用塑性混凝土,是否可更改为P6等级抗渗普通混凝土,因塑性混凝土用量少,厂家不愿意生产,所以导致附近无采购.1428d做弹性模量500～800Mpa,是否取消?因弹性模量水务检测站无法完成此项目检测,是否到期检测站做检测?15输水涵管道请设计单位提供准确位置,施工全过程需保证坝下涵管不受损伤.16实测的地形图,地质钻探资料,请有关单位提供我方.17设计附近没有余方弃置,设计图中也没有标记.而清单给只运距1km,单价计算.请各单位给予回应,或按15km计.超过15km,以运距增加每1km单价计算.18图中设计拆除方量与清单拆除量是相符,但跟余方弃置量有误差,是否按现场发生量计?19防浪墙有围网,拆除与安装设计无详图,清单无工程量.是否安装恢复20防渗墙有围网,拆除与安装设计无详图,清单无工程量,是否安装恢复?21防渗墙施工平台,设计图纸有排水没工程量清单.第8页共8页 莲塘水库22启闭房设计图纸中有启闭支墩,启闭机,启闭拉杆等,但清单无工程量?23防渗墙高程25.08m,路面高程20.80m误差过大,是否图中标注错误?24防浪墙设计宽度为0.5m,现场实际为0.8m,清单工程量不符合,是否按设计图纸施工拆除防浪墙与修复防浪墙,以现场修复回,还是按设计墙宽修复?25下游贴坡,清单没有开挖工程量,没有砍伐树木工程量,现状与设计不符合,有所变化.26上游坡面清单与设计图纸有开挖量,没有弃方量,回填土方,填方来源设计没有工程,没有清单外运价格.27设计图溢洪道,栏杆.图中没有大样图,溢洪道进口段,浆砌石铺底图纸没有大样图,左右两侧顶高程和底高程有9m.开挖溢洪道做干砌石铺底工程,是否考虑左右两侧做重立式八字挡墙有利于排水泻洪效果?桂坑水库28帷幕灌浆按图施工设计要求规范操作，清单水泥用量每米以0.07T所以导致灌浆无法达到设计要求,是否按现场实际用量计量,才能完善灌浆效果?29帷幕灌浆:灌浆前需做压水试验,压水压力是否按灌浆压力做简易压水?30帷幕灌浆设计要求是否按照DL—T5148～2012水工建筑物水泥灌浆施工技术规范?31先导孔可以在1序孔任选做为先导孔,图中没有标记检测孔(或自检孔)先导孔以压水试验找LU线,设计图中没有给每段压水试验压力?32下游坡梯步及排水沟,设计采用块石材料.考虑材料运输到下游困难,用块石材料无法按设计要求施工,是否考虑采用砼结构?第8页共8页 33水标尺:是否采用镀锌钢管,因便于更换标尺(因标尺长期在水中浸泡)导致水标尺无法读数?34测压管设计图孔深度与清单量不符合,是否按现场实际发生量计算测压管深度?35防渗墙导墙图中没有设计钢筋,因大型机械在导墙上面作业,导墙没设计钢筋会导致导墙与槽段塌陷.36上坝路下游排水沟左侧约有240m,护栏拆除与安装图纸与清单无工程量是否安装恢复?37防渗墙施工平台设计排水沟沙袋护坡,清单无工程量需补工程量，是否同意？石狗公水库38新增下游坡梯步及排水沟是采用浆砌块石材料施工,因设计要求梯步高度为200mm每步,梯步采用块石施工无法按设计要求施工,采用混凝土施工能达到设计要求.39下游坝体采用块石材料做排水沟是否采用砼结构,因下游坝体有坡度无法安全材料运送.也达不到安全设施,无法按设计要求进行操作.40防渗墙采用塑性混凝土,是否可更改为P6等级抗渗普通混凝土,因塑性混凝土用量少,厂家不愿意生产,所以导致附近无法采购.4128d做弹性模量500～800Mpa,是否取消?因弹性模量水务检测站无法完成此项目检测,是否到其他检测站做检测?42输水涵管道请设计单位提供准确位置,施工全过程需保证坝下涵管不受损伤.第8页共8页 43实测的地形图,地质钻探资料,请设计单位提供我方.44五座水库设计附近没有余方弃置,设计图中也没有标记.而清单给只运距1km,单价计算.请各单位给予回应,或按15km计，超过15km,以运距增加每1km单价计算方式结算。45图中设计拆除方量与清单拆除量是相符,但跟余方弃置量有误差,是否按现场发生量计?46防浪墙顶面有围网,拆除与安装设计无详图,清单无工程量.是否安装恢复？47防渗墙施工平台,设计图纸有排水沟，工程量清单无此项工程量，需补此项工程量，是否同意？莲塘水库48启闭房设计图纸中有启闭支墩,启49闭机,启闭拉杆等,但清单无工程量?49防浪墙高程25.08m,路面高程20.80m误差过大,是否图中标注错误?50防浪墙设计宽度为0.5m,现场实际为0.8m,清单工程量不符合,是否按设计图纸施工拆除防浪墙与修复防浪墙,以现场修复,还是按设计墙宽修复?51下游贴坡设计没有详图大样,清单没有开挖工程量,没有砍伐树木工程量,现状与设计不符合,现场有所变化，图中无坐标、高程等标注。52上游坡面清单与设计图纸有开挖量,没有弃方量,回填土方,填方来源设计没有工程量,没有清单外运价格.53设计图溢洪道,栏杆.图中没有大样图,溢洪道进口段,浆砌石铺底图纸没有大样图,左右两侧顶高程和底高程有9m.开挖溢洪道做干砌石铺底工程,是否考虑左右两侧做重立式八字挡墙有利于排水泻洪效果?图中无坐标、高程等标注。第8页共8页 阿婆髻水库54水库入库处，中间路及副坝路段经雨水长期冲刷，路面坑洼不平，车辆无法到达施工目的，此路段长约120m及166m，施工期间大型机械设备及材料运输非常困难，也无法到达施工目的地，望相关单位给予解决。55新建管养房按照设计图纸坐标，经现场放样，位置在于山坡之间，设计跟现场有所变化，是否更改位置？56设计下游坡排水沟浆砌石，在施工期间运输块石过程中，非常困难，也存在不安全操作，我方建议是否更改为砼排水沟？57五座水库设计附近没有余方弃置,设计图中也没有标记.而清单给只运距1km,单价计算.请各单位给予回应,或按15km计，超过15km,以运距增加每1km单价计算方式结算。58防渗墙灌浆实际施工过程中，超出设计范围，是否按现场发生量计算，也作为结算依据？（五座水库相同问题）红坳水库59进入水库路段，长约502m，是矩形土路面，且土路面较陡，因常年雨水冲刷，导致路面坑洼不平，车辆进入非常危险，大型机械及混凝土车辆无法进入，导致施工前期无法开工，望有关单位给予完善施工道路的方案。60设计新建上坝路长222m，设计图纸及清单工程量无砍伐及迁移树木工程量，沿现状大树较多，望有关单位作出回复。61新建挡土墙及排水沟设计为浆砌石，经放样测量在施工过程中运输块石到达现场困难，是否改为砼挡墙及砼排水沟？62新建砼道路桩号0+000.00~0+110.00处，现状路面坑洼不平，设计图纸及清单工程量无路基平整及铺设稳定层项，不符合修筑路面规范，需补工程量，是否同意？第8页共8页 设计单位:（盖章）设计代表：（签字）施工单位:（盖章）项目经理：（签字）监理单位：（盖章）总监理工程师：（签字）建设单位：（盖章）建设单位代表：（签字）注:1、设计图纸未经会审不得进行施工，经会审确定后即为正式文件。2、本“记录”一式6份。分送设计、建设、施工、监理等单位。深圳市建设局监制深圳市城建档案馆印制第8页共8页'
