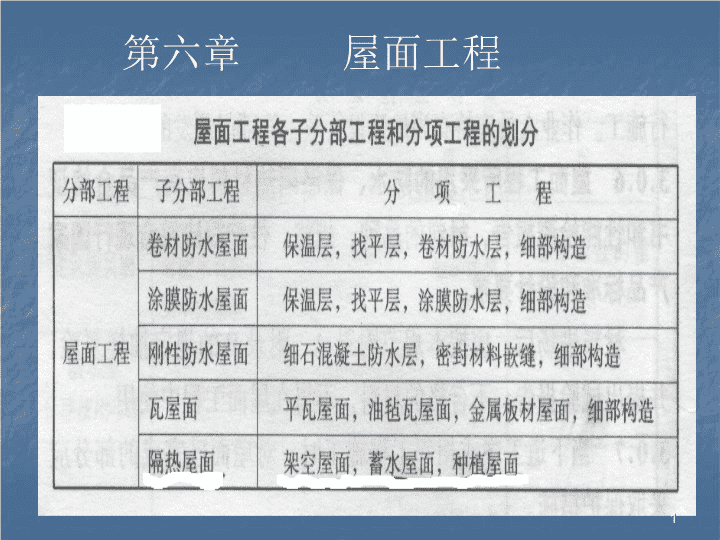

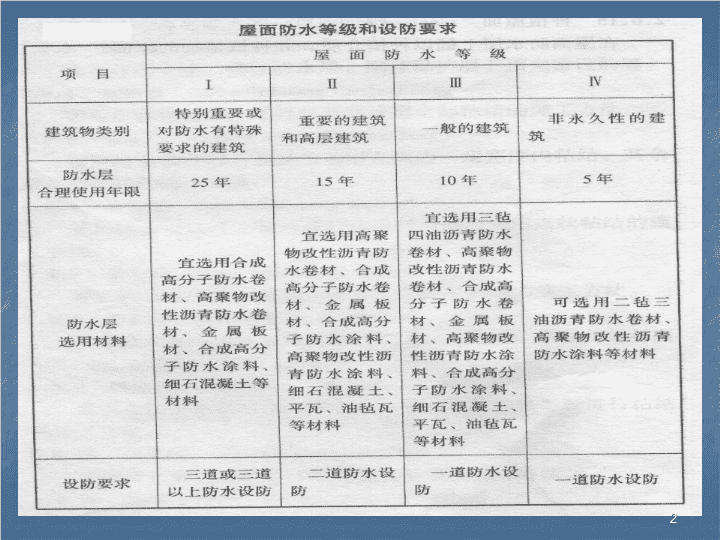

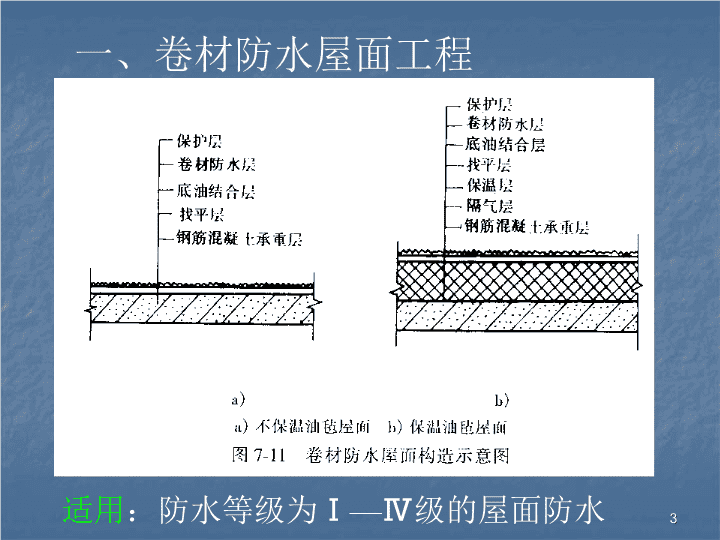

'第六章屋面工程1 2 一、卷材防水屋面工程适用：防水等级为Ⅰ—Ⅳ级的屋面防水3 1、保温层：分类：松散材料、板状材料、整体现浇（厚度）4 2、找平层：5 1）找平层的基层采用装配式钢筋砼板时，应符合下列规定：a.板端、侧缝应用细石砼灌缝，其强度等级不应低于C20。b.板缝宽度大于40mm或上窄下宽时，板缝内应设置构造钢筋。c.板端缝应进行密封处理。6 2）找平层的排水坡度应符合设计要求。平屋面采用结构找坡不应小于3%，采用材料找坡宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200。7 3）基层与突出屋面结构（女儿墙、山墙、天窗壁、变形缝、烟囱等）和交接处和基层的转角处，找平层均应做成圆弧形，内部排水的水落口周围，找平层应做成略低的凹坑，8 9 4）找平层应设分格缝，并嵌填密封材料。分格缝应留设在板端缝处，其纵横缝的最大间距：水泥砂浆或细石混凝土找平层，不宜大于6m；沥青砂浆找平层，不宜大于是4m。10 3、底油结合层11 4、卷材防水层1)适用：Ⅰ-Ⅳ级的屋面防水2)分类：高聚物改性沥青防水卷材合成高分子防水卷材沥青防水卷材12 3)3)13 5）铺贴方法：a.冷粘法14 15 b.热熔法：c.自粘法d.热风焊接法16 5)施工要求：(1）坡度＞25%时，应固定，固定点应密封严密(2）卷材铺贴方向：a.屋面坡度小于3%时，卷材宜平行屋脊铺贴b.坡度在3%—15%时，卷材可平行或垂直屋脊铺贴c.坡度大于15%或屋面受震动时，沥青防水卷材应垂直屋脊铺贴，高聚物改性沥青防水卷材和合成高分子防水卷材可平行或垂直屋脊铺贴。d.上下层卷材不得相互垂直铺贴17 (3）铺贴卷材采用搭接时，上下层及相邻两幅卷材的搭接缝应错开，各种卷材的搭接宽度18 19 20 21 (4)金属压条钉压固定,最大钉距不应大于900mm,并用密封材料嵌填封严22 4）保护层:a.豆粒砂保护层：撒铺均匀、不漏底b.水泥砂浆保护层：抹平压光、设分格缝（1m2)c.块体材料保护层：分格面积不宜大于100m2,缝宽不宜小于20mm。e.浅色涂料保护层：厚薄均匀、不得漏涂d.细石砼保护层：分格面积不大于36m2f.刚性保护层与女儿墙、山墙之间预留宽度为30mm的缝隙，并用密封材料嵌填严密23 24 二、涂膜防水屋面25 26 27 28 三、刚性防水屋面1）适用：Ⅰ—Ⅲ级屋面防水2）施工要求：a.砼强度＞C20b.设分格缝，≯6mc.厚度≮40mm，并应配双向网片，保护层厚度≮10mmd.与立墙交接处做柔性密封处理29 30 31 四、瓦屋面工程1、平瓦屋面适用：Ⅱ—Ⅲ级防水等级及坡度不小于20%的屋面32 33 50—70mm≮150mm34 2、油毡瓦屋面适用：Ⅱ—Ⅲ级防水等级及坡度不小于20%的屋面施工方法：砼基层，用专用水泥钉与冷沥青玛缔脂粘结固定在砼基层上35 3、金属板材屋面适用：Ⅰ—Ⅲ级防水等级36 五、隔热屋面工程1）架空屋面架空高度：100—30037 38 2）蓄水屋面：a.每区边长不宜大于10m，b.在变形缝两侧应分成两个互不连通的蓄水区c.长度做横向伸缩缝一道d.蓄水屋面应设置人行通道39 3）种植屋面40 41 复习思考题1、屋面的防水等级和设防要求2、卷材防水层施工要求3、刚性防水屋面施工要求42'
