室内给排水工程施工图预算编制实例

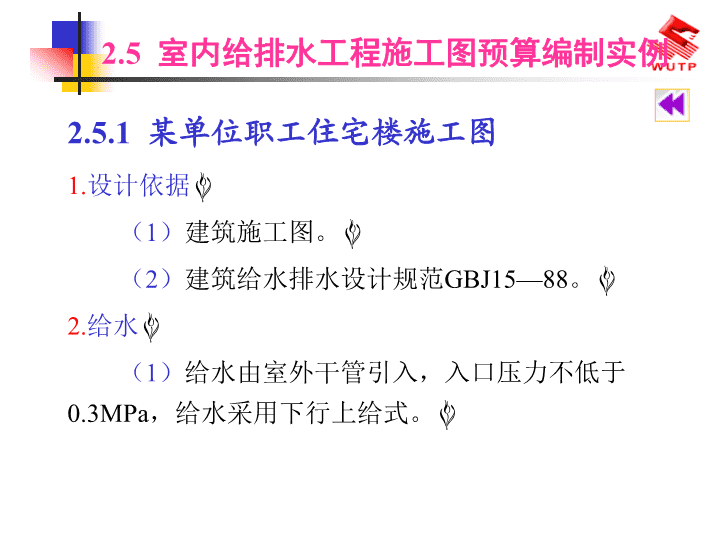

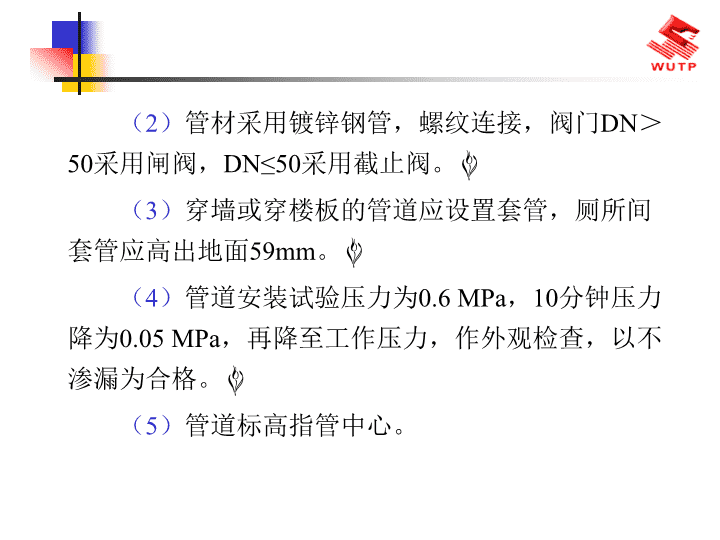

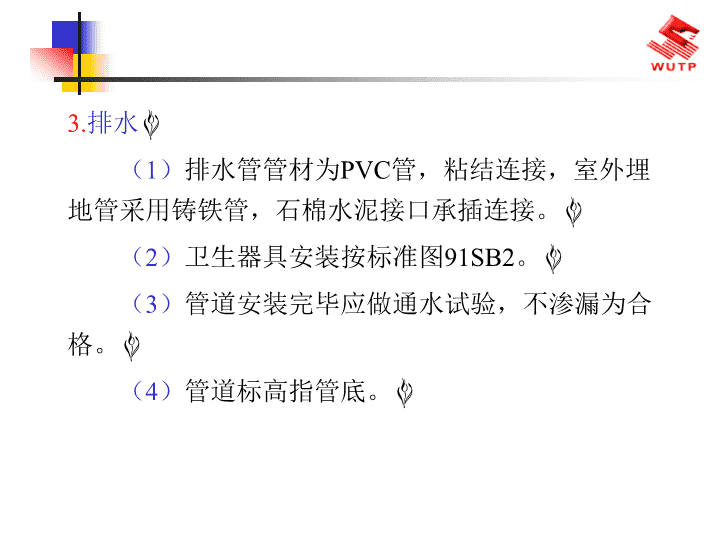

'2.5室内给排水工程施工图预算编制实例1.设计依据（1）建筑施工图。（2）建筑给水排水设计规范GBJ15—88。2.给水（1）给水由室外干管引入，入口压力不低于0.3MPa，给水采用下行上给式。2.5.1某单位职工住宅楼施工图 （2）管材采用镀锌钢管，螺纹连接，阀门DN＞50采用闸阀，DN≤50采用截止阀。（3）穿墙或穿楼板的管道应设置套管，厕所间套管应高出地面59mm。（4）管道安装试验压力为0.6MPa，10分钟压力降为0.05MPa，再降至工作压力，作外观检查，以不渗漏为合格。（5）管道标高指管中心。 3.排水（1）排水管管材为PVC管，粘结连接，室外埋地管采用铸铁管，石棉水泥接口承插连接。（2）卫生器具安装按标准图91SB2。（3）管道安装完毕应做通水试验，不渗漏为合格。（4）管道标高指管底。 4.埋地管涂热沥青两道，镀锌钢管刷两道银粉漆，支架刷两道红丹防锈漆和两道银粉漆。5.图中尺寸以毫米为单位，标高以米为单位。6.施工图详见图2.29至图2.32。 图2.29 图2.30 图2.31 图2.32 1.编制依据（1）本施工图预算是按某单位职工住宅楼给排水施工图计算工程量。（2）定额采用2000年《全国统一安装工程预算定额——××省价目表》及《××省建设工程费用定额》。（3）本工程属于三类工程，施工企业按乙类取费。（4）材料价格按2000年《××地区建设工程材料预算价格》取定。2.5.2编制依据及有关说明 2.有关说明给水引入管和排水排出管进户处均应做防水套管，本定额暂未考虑。工程量计算表、预算价格分析表、材料价差计算表格式、安装工程预算总值表分别见表2.18、表2.19、表2.20、表2.21（详见Ｐ60）。'
