建筑给水排水工程施工图的制作

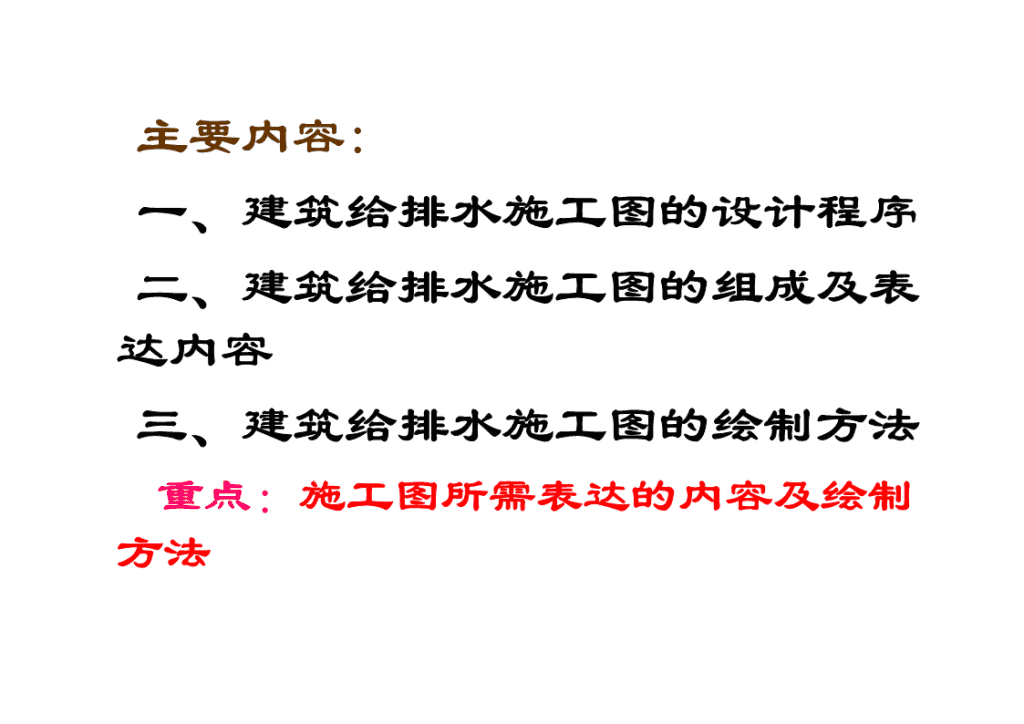

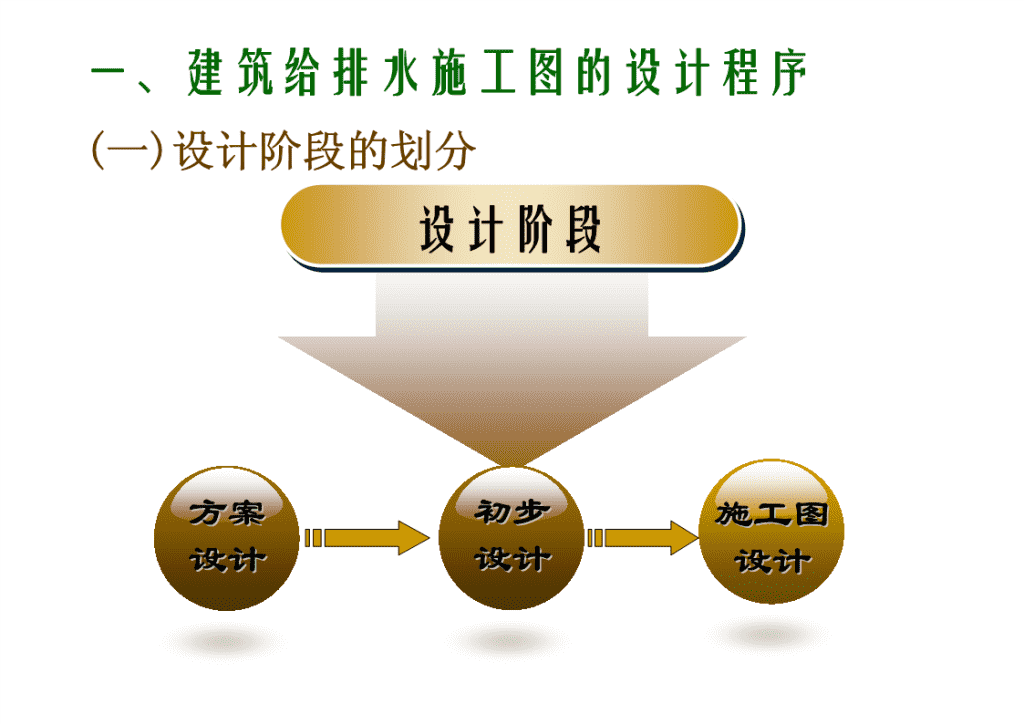

'建筑给排水施工图的制作 主要内容:一、建筑给排水施工图的设计程序二、建筑给排水施工图的组成及表达内容三、建筑给排水施工图的绘制方法重点：施工图所需表达的内容及绘制方法 一、建筑给排水施工图的设计程序(一)设计阶段的划分设计阶段设计阶段方案方案初步初步施工图施工图设计设计设计设计设计设计 一、建筑给排水施工图的设计程序(二)初步设计阶段1.搜集资料搜集的资料包括建筑本身及建筑外部两部分：（1）了解整个建筑的设计要求与标准;（2）由建筑设计人员提供的资料:有关建筑、结构设计图纸(平面、剖面),卫生器具、用水设备的分布、类型及数量；（3）室外消防能力及建筑内部消防要求等资料。 一、建筑给排水施工图的设计程序(二)初步设计阶段2.编写初步设计说明书（1）给排水设计说明（2）消防给水设计说明（3）综合管网设计说明主要说明各系统的设计依据，设计内容和范围，系统的设计特点和技术性能，各种设备的选型，管材的选用，所需采取的措施(如水泵的防振、防操技术要求等)。 一、建筑给排水施工图的设计程序(二)初步设计阶段3.绘制初步设计图（1）给排水总平面图(综合管网图)（2）平面图（3）系统原理图（4）设备材料表 一、建筑给排水施工图的设计程序(三)施工图设计阶段1.搜集资料建筑自身的资料建筑自身的资料（1）了解整个建筑的设计要求与标准;（2）由建筑设计人员提供的资料：有关建筑、结构设计图纸(平面、剖面)，卫生器具、生产用水设备的分布、位置、标高、类型及数量；（3）室外消防能力及建筑内部消防要求等资料。 一、建筑给排水施工图的设计程序(三)施工图设计阶段1.搜集资料建筑外部的资料建筑外部的资料（1）所建建筑附近的市政给水管网的布置及水量、水压情况，引入管接点位置及连接点的坐标、标高、管径、流向等资料。（2）所建建筑附近的室外排水管网的体制、布局、排水与接纳条件，出户管接点位置及坐标、标高、埋深、管径、流向、坡度、管材及检查井的构造与尺寸,对排入水质的要求等资料。 一、建筑给排水施工图的设计程序(三)施工图设计阶段2.设计计算确定系统方案给水系统排水系统消防系统 一、建筑给排水施工图的设计程序(三)施工图设计阶段2.设计计算管道布置给水系统排水系统消防系统 一、建筑给排水施工图的设计程序(三)施工图设计阶段2.设计计算水力计算给水系统排水系统消防系统 一、建筑给排水施工图的设计程序(三)施工图设计阶段3.绘制施工图绘制施工图绘制施工图©绘制管道、设备的平面布置图、系统图和施工详图。编写施工说明编写施工说明©凡在图纸上或所附表格上无法表达清楚而又必须为施工人员所了解的技术数据、施工和验收要求等内容均须写在施工说明中。 一、建筑给排水施工图的设计程序(四)向其他专业人员提供的技术数据建筑专业建筑专业©水池、水箱的位置、容积和工艺尺寸要求。©给排水设备用房面积及高度要求。©各竖井位置及平面尺寸要求等。结构专业结构专业©水池、水箱的容积和工艺尺寸。©预留孔洞的位置和尺寸。 一、建筑给排水施工图的设计程序(四)向其他专业人员提供的技术数据暖通专业暖通专业©热水系统最大时耗热量。©蒸汽接管位置和冷凝水接管位置。©泵房及设备用房的温度和通风要求。电气专业电气专业©水泵机组用电量和用电等级。©水泵机组控制要求。©其他自动控制要求,如消火栓系统、报警阀、热水系统控制等。©消火栓和水流指示器的位置。 二、建筑给排水施工图的组成及表达内容施工图的组成给排水平面图局部详图系统原理图主要设备材料表设计施工说明 二、建筑给排水施工图的组成及表达内容1.给排水平面图（1）总平面图①各建筑物的外形、名称、标高、指北针；②全部给排水管道及构筑物的位置、距离、检查井、化粪池(生化池)型号及详图索引号③给水管注明管径、埋设深度或敷设标高，宜标注管道长度、并绘制节点。④排水管标注检查井的编号、和水流坡向、标注管道接口处市政管网的位置、标高、管径、水流坡向。 二、建筑给排水施工图的组成及表达内容（2）给排水平面图①绘出与给排水、消防给水管道布置有关各层的平面；②给水排水、消防给水管道平面布置、立管位置及编号；③应标注管道的管径、标高、坡度定位尺寸；④主要设备的平面布置、定位尺寸、安装高度等，该部分内容若在平面图不能完整表达清楚时，应用局部放大图(详图)绘出；⑤底层平面应注明引入管、排出管、水泵接合器等与建筑物的定位尺寸。 二、建筑给排水施工图的组成及表达内容2.局部详图©住宅厨厕、水泵房、水箱间、水处理间、报警阀组等在平面图上不能完整表达清楚时，用局部详图来表达。3.系统原理图©系统图也称轴测图，主要用以表达各系统管道和设备的立体关系。因此系统图中应注明管道走向、管径、仪表、控制点标高、管道坡度、各系统编号、各楼层卫生设备和工艺用水设备的连接点位置。 二、建筑给排水施工图的组成及表达内容4.主要设备材料表©列出各种设备、附件、管道配件和管材的型号、规格、材质、尺寸和数量以及技术要求等。5.设计说明（1）说明各系统的主要形式和技术参数。（2）说明管材选用、防腐、防冻、防结露技术措施和方法，管道的固定、连接方式、管道试压、竣工验收要求等。（3）说明施工中所要求采用的技术规程、规范、和采用的标准图等一些文件的出处。（4）说明或绘出工程图中所采用的图例。 三、建筑给排水施工图的绘制方法1．绘图比例1：500总平面图常用1:100,根据建筑图情况可适当扩大比例,但一各层平面图般不超过1:200常用1:50,特殊局部详图情况可为1:20～1:30 三、建筑给排水施工图的绘制方法2.常用图例（1）管道 三、建筑给排水施工图的绘制方法2.常用图例（2）立管 三、建筑给排水施工图的绘制方法2.常用图例（3）主要卫生器具 三、建筑给排水施工图的绘制方法2.常用图例（4）主要附件及设备 三、建筑给排水施工图的绘制方法2.常用图例（4）主要附件及设备 三、建筑给排水施工图的绘制方法3.绘制方法（1）总平面图的绘制①确定各管道的线宽②确定各管道的层次③确定检查井、雨水口、水表井、生化池等构筑物的位置④由上层管道依次向下层绘制⑤最后进行标注注：复杂的平面，可分系统绘制 三、建筑给排水施工图的绘制方法3.绘制方法（2）平面图的绘制①确定所需要绘制的平面注：复杂的平面，可分系统绘制②从标准层开始确定各立管和设备的位置③从标准层开始绘制各系统的横管注：在一张图中，某一系统绘完后再绘制另一系统④最后进行标注注：发现问题，应及时地进行纠正 三、建筑给排水施工图的绘制方法3.绘制方法（3）系统图的绘制①确定所需要绘制的系统注：各管道系统均应绘制②根据系统的复杂程度确定是绘制系统图还是绘制系统原理图③先绘制立管，再绘制横管注意横管的表示方法④最后进行标注注：发现问题，应及时地进行纠正 三、建筑给排水施工图的绘制方法3.绘制方法（4）局部祥图的绘制①确定所需要绘制的详图内容②确定立管和设备的位置③绘制横管④绘制剖面图⑤最后进行标注注：发现问题，应及时地进行纠正'
