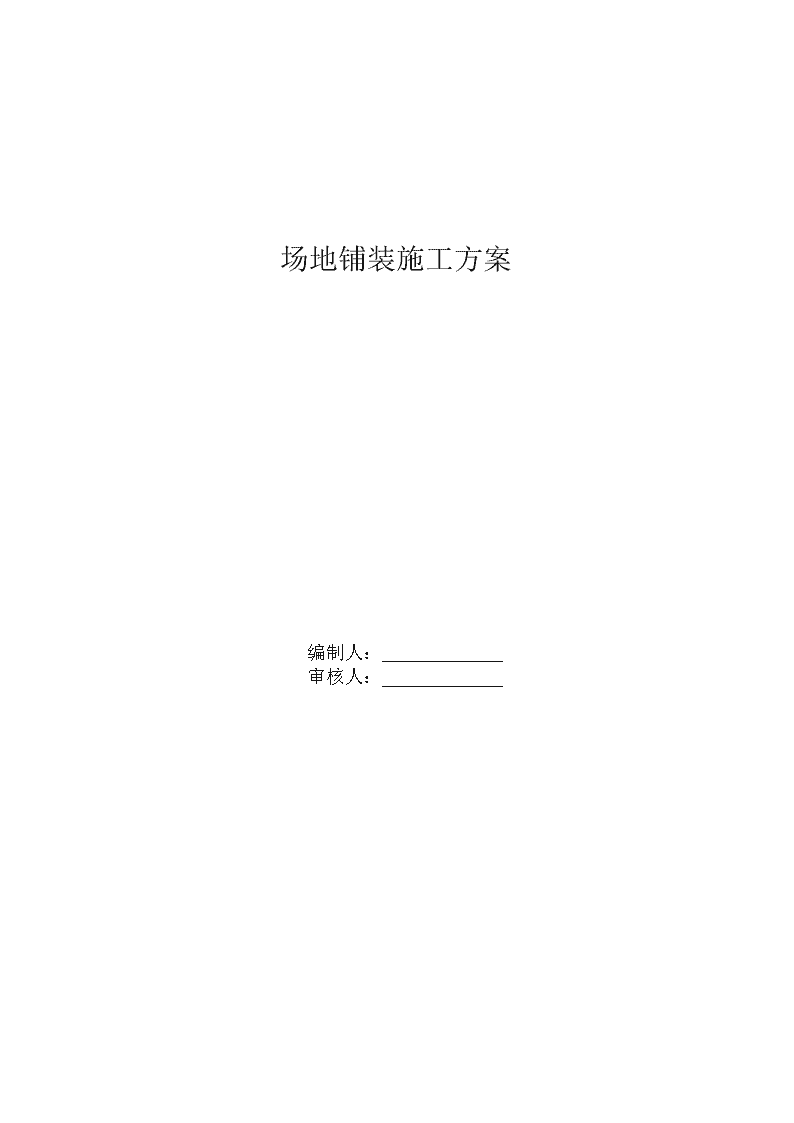

场地铺装施工方案.doc

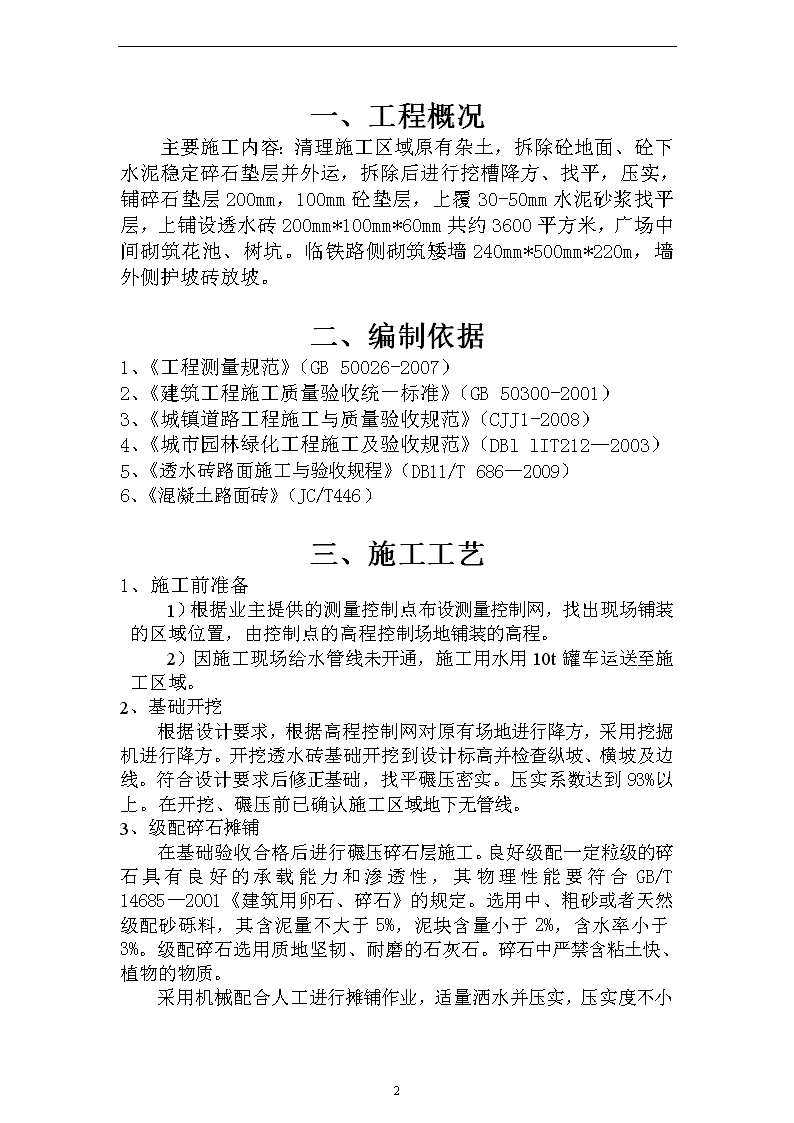

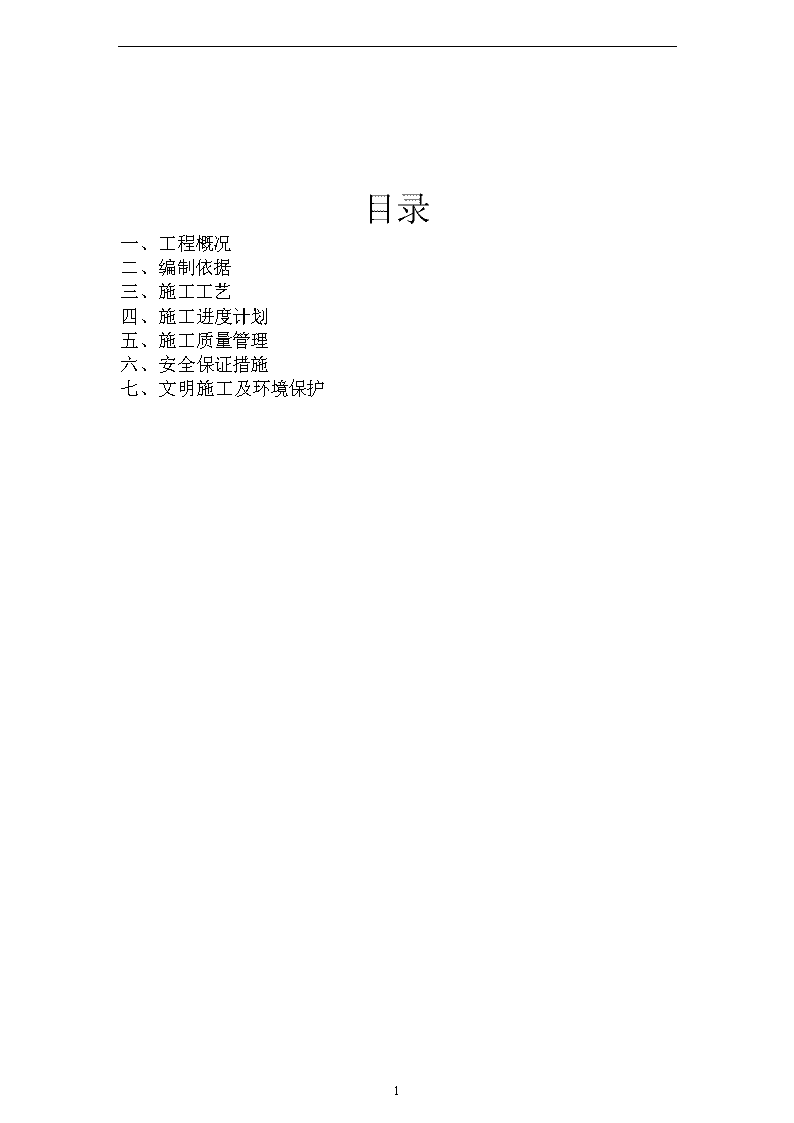

场地铺装施工方案编制人：审核人：7 目录一、工程概况二、编制依据三、施工工艺四、施工进度计划五、施工质量管理六、安全保证措施七、文明施工及环境保护7 一、工程概况主要施工内容：清理施工区域原有杂土，拆除砼地面、砼下水泥稳定碎石垫层并外运，拆除后进行挖槽降方、找平，压实，铺碎石垫层200mm，100mm砼垫层，上覆30-50mm水泥砂浆找平层，上铺设透水砖200mm*100mm*60mm共约3600平方米，广场中间砌筑花池、树坑。临铁路侧砌筑矮墙240mm*500mm*220m，墙外侧护坡砖放坡。二、编制依据1、《工程测量规范》（GB50026-2007）2、《建筑工程施工质量验收统一标准》（GB50300-2001）3、《城镇道路工程施工与质量验收规范》（CJJ1-2008）4、《城市园林绿化工程施工及验收规范》（DBllIT212—2003）5、《透水砖路面施工与验收规程》（DB11/T686—2009）6、《混凝土路面砖》（JC/T446）三、施工工艺1、施工前准备1）根据业主提供的测量控制点布设测量控制网，找出现场铺装的区域位置，由控制点的高程控制场地铺装的高程。2）因施工现场给水管线未开通，施工用水用10t罐车运送至施工区域。2、基础开挖根据设计要求，根据高程控制网对原有场地进行降方，采用挖掘机进行降方。开挖透水砖基础开挖到设计标高并检查纵坡、横坡及边线。符合设计要求后修正基础，找平碾压密实。压实系数达到93%以上。在开挖、碾压前已确认施工区域地下无管线。3、级配碎石摊铺在基础验收合格后进行碾压碎石层施工。良好级配一定粒级的碎石具有良好的承载能力和渗透性，其物理性能要符合GB/T14685—2001《建筑用卵石、碎石》的规定。选用中、粗砂或者天然级配砂砾料，其含泥量不大于5%，泥块含量小于2%，含水率小于3%。级配碎石选用质地坚韧、耐磨的石灰石。碎石中严禁含粘土快、植物的物质。7 采用机械配合人工进行摊铺作业，适量洒水并压实，压实度不小于93%。碾压碎石层施工执行DBJ01-45规范。在摊铺作业时控制好摊铺标高、坡度。碾压成型后保证厚度不小于150mm。在施工过程中局部不平整部位采用人工填补再碾压措施。4、树池、花池放线级配碎石摊铺整平后使用GPS、钢尺准确放出树池及花池位置，并做好标记。5、C15砼垫层施工1）支模施工人员在首先须按设计要求在铺装边缘处进行分隔立模，立模中时严格控制高度、垂直度。2）摊铺、浇筑成型：混凝土垫层浇筑时尽量不留设施工缝，浇筑混凝土时要安排专人振捣，振捣时认真按照施工规程操作。3）养护：摊铺结束后，经检验标高、平整度均达到要求后，当气温较高时，为减少水分的蒸发，宜立即覆盖塑料薄膜，以保持水分。也可采用洒水养护，使其在养护期内强度遂渐地提高。洒水养护，混凝土垫层在浇注后1天开始洒水养护，高温时在8小时后开始养护，但淋水时不宜用压力水直接冲淋混凝土表面，应直接从上往下淋水。6、透水砖铺设(1)基层验收按设计图纸复核放线，用测量仪器打方格，并以对角线检验方正，然后在桩上标注该点面层设计标高。用挂线或测量仪器检查水泥稳定碎石层竣工高程，对基层不平整处进行处理。(2)铺筑砂浆铺装前根据广场设计高程定出地面找平层厚度，拉十字线。先将混凝土基层用喷壶洒水湿润，刷一层水灰比为0.4~0.5素水泥浆，随铺砂浆随刷。根据透水砖水平线确定结合层砂浆厚度，砂浆，结合层砂浆采用1：2~1：3的干硬性水泥砂浆，干硬程度以手捏成团不松散为宜，用木抹子趟平后将透水砖就位，然后试夯透水砖至设计高程。如通过试夯发现砂浆的厚度过大，则抬起透水砖调整砂浆的厚度。并根据图纸进行试排，要求把透水砖排好，以便检查砖块之间的缝隙，核对砖块与各边相对位置。(3)铺砌透水砖7 按边石高程，在方格内由第一行砖位的纵向横向挂线绷紧，按线按标准缝宽砌第一行样板砖，然后纵线不动，横线平移，依次照样板砖砌筑。直线段纵线应向远处延伸，以保持纵缝直顺。曲线段砖间可按直线段顺延铺筑，然后在边缘处用1：3水泥砂浆补齐并刻缝。砌筑时，透水砖要轻放，用木锤轻击透水砖的中心。透水砖如不平，应拿起砖平垫砂浆重新铺筑，不准向砖底塞灰或支垫硬料，必须使透水砖平铺在满实的砂浆上稳定无动摇、无任何空隙。砌筑时砖与侧石应衔接紧密，如有空隙，应甩在临近建筑一边，在侧石边缘与井边有空隙处可用水泥砂浆填满镶边。7、渣土外运施工所产生的所有渣土即有即清，及时外运，挖掘机配合自卸卡车运至15KM以外垃圾堆放点，做到活完场清。8、绿化带处铺装草坪护坡砖下的地势高低不平，本着低处不买土回填，高处多余土方不外运，用小型挖掘机进行土方平衡。9、砌筑绿化带处挡土墙及六棱形草坪护坡砖铺装时，因绿化带南侧为封闭式围墙，北侧紧邻铁路，该施工区域很窄且狭长，现场无堆料场地，所用材料只能在场外存放，进行了二次倒运，用50型装载机骑铁路行走运送施工材料。10、因铺装场地紧邻平安路，为交通安全需购置水码，将水码注水摆放至场地边缘作为警示。四、施工进度计划此工程计划2018年9月11日正式开工，2018年10月12日完工，计划工期31天。五、施工质量管理1、一般规定1）透水砖路面工程完成后，应经过工程验收，合格后方可交付使用。2、工程验收应具备下列文件：1）透水砖工程的施工竣工报告和其他有关文件；2）各种材料的质量合格证书、性能检测报告和进场验收记录；3）各检验批次的质量验收记录；7 4）各层的检验、试验报告。3、透水砖路面工程的施工验收应在各检验批验收合格的基础上进行。施工中检验批的验收，由质量监理、施工和其他有关单位经共同验收，并填写验收记录。4、主控项目1）透水性道路外观不应有污损、空鼓、掉角及断裂等缺陷。2）透水砖块形、颜色、厚度、强度应符合设计要求。3）透水砖以同一块形，同一颜色，同一强度且以20000块为一验收批；不足20000块按一批计。每一批中应随机抽取50块试件。5、接缝、找平层、垫层用砂分别以200m3或300t为一验收批，不足200m3或300t按一批计。6、透水砖路面施工主控项目允许偏差值应符合下表要求。序号项目频率规定值或允许偏差检查方法1土基压实度每1000㎡，2点≥93%环刀法或灌砂法碎石基层压实度每1000㎡，2点≥95%环刀法或灌砂法2透水砖抗压强度每批，1组符合设计要求见JC/T446抗折强度每批，1组符合设计要求见JC/T446透水性能每批，1组符合设计要求见JC/T4467、一般项目1）透水砖铺设平整稳固，不应有翘动现象，灌缝饱满，缝隙一致。2）透水砖表面应整洁美观，砌缝直顺。3）透水砖与路缘石及其它构筑物应接顺，不应有反坡、积水现象。序号项目频率允许偏差检查方法7 1表面平整度每20米，1处≤5mm3m靠尺和楔形塞尺2相邻块高差每20米，1处≤2mm钢尺和楔形塞尺3横坡每20米，1处±0.3%水准仪测量4纵缝直顺度每20米，1处≤10mm拉5m线和用钢尺5横缝直顺度每20米，1处≤10mm拉5m线和用钢尺6缝宽每20米，1处≤2mm钢尺7井框与路面高差每座4处≤5mm钢尺和楔形塞尺4）透水砖表面的坡度应符合设计要求。5）透水砖路面施工一般项目允许偏差值应符合下表要求。8、成品保护1）透水砖装卸使用小型叉车时应有专人指挥，轻起轻放。2）夯击透水砖时，透水砖表面需铺垫橡胶块或废旧轮胎，以避免夯击过程中对透水砖造成的破坏。3）透水砖铺砌完成后3d内，严禁任何车辆在透水砖表面上行驶与施工作业，防止损坏透水砖表面。四、安全保证措施施工中应加强各工序、施工人员、施工机械的安全监控，检查安全设施，人员进场前进行三级教育，检查机械设备的完好情况，如有不符合要求的，必须立即整改。1、施工用电1）现场发电和用电必须按国家建筑企业施工用电和核电施工用电管理程序要求进行；2）所有用电设备均采用一机一闸制，漏电保护不少于2级；3）漏电开关必须保护有效性，且每月建立检查机制；4）电箱应采用防水电箱，并且每个电箱处应设立明显的警示标志；2、车辆通行施工现场内行车时，应放慢行驶速度，减少飞尘。7 3、施工安全1）施工现场设立安全生产标志牌，施工区域设置彩钢围挡，进入施工现场必须戴安全帽，加强安全教育，2）对所挖的基坑周边应及时做好围护，基坑内做好支撑，在基坑两端应设红灯及警示标志。3）开挖的穿路管两端设置禁通标志，施工完后应及时回填，以确保道路畅通。4）严禁酒后作业、带病作业、疲劳作业，进入施工现场必须戴好安全帽。5）对施工人员进行安全教育，加强其安全意识；6）定期对施工车辆、机械进行检查，杜绝安全隐患；7）定期或者不定期检查施工用电线路、设施、设备的安全性；8）施工现场设专职安全管理人员，时刻检查、监督施工人员、机械、施工用电的安全情况。四、文明施工及环境保护1、文明施工的主要内容1）现场道路畅通，排水畅快，临时用电、用水线管整齐规范。2）施工现场必须张贴、设置醒目的安全警语、安全标志。3）施工人员进入施工现场严禁吸烟。4）专用设备必须要有专用设备标牌、专人操作、专人维护。2、环境保护的主要内容1）现场四周搭设隔离带，防止灰尘污染，有计划地保护环境，预防环境质量的恶化，控制粉尘污染。2）各种余料、废料要及时回收或处理，做好修旧利废工作。3）各施工点要做到工完料尽场地清。各种建筑垃圾要及时清扫，运送到指定地点，为保证施工现场及港区内卫生，施工车辆不得带泥上路，操作面落地灰派专人及时清除干净。避免因施工造成障碍对周围植被的可能破坏。4）严格整理物料堆放、机械停放场地，施工机械进场必须安全检查，并做好记录，检查合格才可使用。不让机械、设备等漏、滴油于地上，如发生及时清理。7
