某通风空调工程施工图预算编制

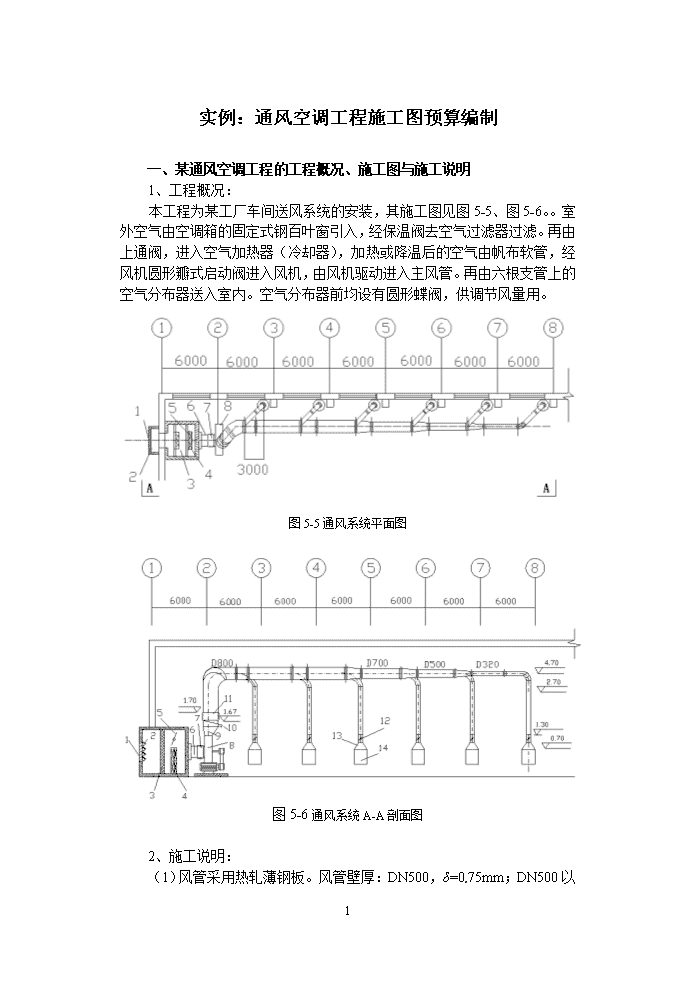

'实例：通风空调工程施工图预算编制一、某通风空调工程的工程概况、施工图与施工说明1、工程概况：本工程为某工厂车间送风系统的安装，其施工图见图5-5、图5-6。。室外空气由空调箱的固定式钢百叶窗引入，经保温阀去空气过滤器过滤。再由上通阀，进入空气加热器（冷却器），加热或降温后的空气由帆布软管，经风机圆形瓣式启动阀进入风机，由风机驱动进入主风管。再由六根支管上的空气分布器送入室内。空气分布器前均设有圆形蝶阀，供调节风量用。图5-5通风系统平面图图5-6通风系统A-A剖面图2、施工说明：（1）风管采用热轧薄钢板。风管壁厚：DN500，δ=0.75mm；DN50028 以上，δ=1.0mm。（2）风管角钢法兰规格：DN500，∟25×4；DN500以上，∟30×4。（3）风管内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色酚醛调和漆两道。（4）所有钢部件内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色厚漆两道。（5）风管、部件制作安装要求，执行国家施工验收规范有关规定。3、设备部件一览表（表5-4）表5-4设备部件一览表编号名称型号及规格单位数量备注1钢百叶窗500×400个120kg2保温阀500×400个13空气过滤器LWP-D(I型)台1空气过滤器框架个141kg4空气加热器(冷却器)SRZ-12x6D台2139kg空气加热器支架G=9.64kg5空气加热器上通阀1200×400个16风机圆形瓣式启动阀D800个17帆布软接头D600个1L=3008离心式通风机T4-72No8C台1电动机Y200L–4300kw台1皮带防护罩C式II型个1G=15.5kg风机减震台CG3278Ckg291.39天圆地方管D800/560×640个1H=40010密闭式斜插板阀D800个1G=40kg/个11帆布软接头D800个1L=30012圆形蝶阀D320个613天圆地方管D320/600×3006H=20014空气分布器4#600×300个6空气分布器支架个6图5.8二、编制的依据1、某工厂车间通风工程施工图。2、全国统一安装工程预算工程量计算规则。3、《全国统一安装工程预算定额》第九册通风空调工程；第十一册刷油、防腐蚀、绝热工程。4、某省建筑安装工程费用定额。28 5、某市建筑安装工程造价信息。三、分项工程项目的划分和排列根据本例的工程内容，通风系统安装套用全国统一安装工程预算定额第九册《通风空调工程》，通风系统的除锈、刷油漆套用第十一册《刷油、防腐蚀、绝热工程》。按以上两册定额划分和排列的分项工程项目如下：1、薄钢板通风管道制作安装。2、帆布接口制作安装。3、调节阀制作安装。4、矩形空气分布器制作安装。5、矩形空气分布器支架制作安装。6、空气加热器金属支架制作安装。7、皮带防护罩制作安装。8、过滤器安装。9、过滤器框架制作安装。10、通风设备安装。（以上属于第九册定额范围）11、风管、部件、管架除锈刷油。（1）通风管道（含吊托支架）除锈。（2）金属结构（部件、框架、设备支架）除锈。（3）通风部件及支架刷油。（以上属于第十一册定额范围）四、工程量计算按照所列分项工程项目，依据工程量计算规则逐项计算工程量。1、薄钢板通风管道制作安装根据图5-5通风系统平面图和图5-6通风系统A-A剖面图，将通风管道的水平投影长度和标高标注在图5-7通风管网系统图上，从而计算通风管道的面积如下：图5-7通风管网系统图28 （1）D800：长度L=（4.7-1.7）（标高差）+2（水平长度）+（4.6+6+6）（水平长度）=21.6（m）面积S=21.6×0.8×3.1416=54.27（m2）（2）D700：长度L=6–0.5（大小头长度）=5.5（m）面积S=5.5×0.7×3.1416=12.10（m2）大小头D800×700，平均直径：（0.8+0.7）/2=0.75（m）面积：S=0.5×0.75×3.1416=1.18（m2）（3）D500：长度L=6–0.5（大小头长度）=5.5（m）面积S=5.5×0.5×3.1416=8.64（m2）大小头D700×500，平均直径：（0.7+0.5）/2=0.6（m）面积S=0.5×0.6×3.1416=0.95（m2）（4）D320：长度L=[6–0.5（大小头长度）]（主管水平长度）+2×6（6根支管水平长度）+（4.7-1.3）×6（6根支管标高差）=37.9（m）面积：S=37.9×0.32×3.1416=38.10（m2）大小头D500×320，平均直径：（0.5+0.32）/2=0.41（m）面积：S=0.5×0.41×3.1416=0.65（m2）（5）天圆地方管D800/560×640，H=400，1个。面积：S=[（0.8×3.1416）/2+0.56+0.64]×0.4=0.98（m2）（6）天圆地方管D320/600×300，6个。面积：S=[（0.32×3.1416）/2+0.6+0.3]×0.2×6=1.69（m2）2、帆布接口制作安装帆布软接头D600，L=300mm及D800，L=300mm各1个。面积：S=3.1416×（0.6×0.3+0.8×0.3）=1.32（m2）3、调节阀制作安装（1）空气加热器上通阀1200×400，1个。制作：查国标通风部件标准重量表得尺寸为1200×400的空气加热器上通阀的单体重量为23.16kg/个。安装：周长为：2×（1200+400）=3200（mm）空气加热器上通阀1个。（2）风机圆形瓣式启动阀D800，1个。制作：查国标通风部件标准重量表得尺寸为D800的风机圆形瓣式启动阀的单体重量为42.38kg/个。安装：直径800mm风机圆形瓣式启动阀1个。（3）密闭式斜插板阀D800，1个。制作：国标通风部件标准重量表中未列尺寸为D800的密闭式斜插板阀的单体重量。由设备部件一览表（表5.4）查得其单体重量为40kg/个。安装：直径800mm密闭式斜插板阀1个。（4）圆形蝶阀D320，6个。28 制作：查国标通风部件标准重量表尺寸为D320的圆形蝶阀的单体重量为5.78kg/个。总重为：5.78kg/个×6个=34.68（kg）。安装：直径320mm圆形蝶阀6个。4、矩形空气分布器制作安装600×300，6个制作：查国标通风部件标准重量表尺寸为600×300矩形空气分布器的单体重量为12.42kg/个。总重为：12.42kg/个×6个=74.52kg。安装：周长为：2×（600+300）=1800（mm）矩形空气分布器，6个。5、矩形空气分布器支架制作安装本例矩形分布器安装在图5.8所示的型钢支架上。其重量计算如下：[（0.41+0.2）×2+0.61]（角钢长度）×6（个）×2.42（角钢每米重量）=26.57（kg）6、空气加热器金属支架制作安装由设备部件一览表（表5.4）查得空气加热器金属支架单体重量为：G=9.64kg7、皮带防护罩制作安装由设备部件一览表（表5.4）查得皮带防护罩（C式）单体重量为：G=15.5kg8、过滤器安装图5.8矩形空气分布器支架LWP-D(I型)过滤器；1台。9、过滤器框架制作安装由设备部件一览表（表5.4）查得过滤器框架单体重量为：G=41kg10、钢百叶窗制作安装制作：面积S=0.5×0.4=0.2（m2）安装：钢百叶窗500×400，1个。11、通风设备安装：由设备部件一览表（表5.4）查得：（1）离心式通风机安装：T4-72No8C，1台；（2）风机减震台制作安装：291.3kg；（3）空气加热器安装：SRZ-12x6D，2台，G=139kg/台。12、风管、部件、支架出锈刷油（1）薄钢板风管（包括法兰、吊托支架）内、外除锈、刷油（见以上风管面积计算）风管内外表面除锈后刷红丹酚醛防锈漆两道，面积：[54.27+0.98+12.10+1.18+8.64+0.95+38.10+0.65+1.69]×2×1.1=119×2×1.1=262（m2）外表面再刷灰色酚醛调和漆两道，面积：119×1.2=143（m2）（2）通风部件除锈、刷油28 重量：[23.16（加热器上通阀）+42.38（圆形瓣式启动阀）+40（斜插板阀）+34.68（圆形蝶阀）+74.52（矩形空气分布器）+20（钢百叶窗）]×1.15=270（kg）（3）空气分布器、空气加热器、防护罩、过滤器框架、支架及风机减震台制作安装除锈、刷油重量：26.57（矩形空气分布器支架）+9.64（空气加热器金属支架）+15.5（皮带防护罩）+41（过滤器框架）+291.3(风机减震台)=384（kg）（4）零星刷油估计（如帆布接口法兰等）：46kg13、工程量计算表本例工程量计算表见表5-5。表5-5工程量计算表（工程名称：通风安装工程）序号分项工程名称计算式单位工程量1通风管道制作安装①薄钢板圆形风管（δ=1mm咬口）D800[(4.7-1.7)(标高差)+2(水平长度)+(4.6+6+6)(水平长度)]×0.8×3.1416m254.27⑤天圆地方管D800/560×640，H=400，1个。[(0.8×3.1416)/2+0.56+0.64]×0.4m20.98②薄钢板圆形风管(δ=1mm咬口)D700[6–0.5(大小头长度)]×0.7×3.1416m212.10D800×700大小头0.5×(0.8+0.7)/2×3.1416m21.18薄钢板圆形风管(δ=1mm咬口)D1120以下共：54.27+0.98+12.1067.4③薄钢板圆形风管(δ＝0.75mm咬口)D500[6–0.5(大小头长度)]×0.5×3.1416m28.64D700×500大小头0.5×[(0.7+0.5)/2]×3.1416m20.95④薄钢板圆形风管(δ=0.75mm咬口)D320{[6–0.5(大小头长度)](主管水平长度)+2×6(6根支管水平长度)+(4.7-1.3)×6(6根支管标高差)}}×0.32×3.1416m238.10D500×320大小头0.5×[(0.5+0.32)/2]×3.1416m20.65⑥天圆地方管D320/600×300，6个。[(0.32×3.1416)/2+0.6+0.3]×0.2×6m21.69薄钢板圆形风管(δ=0.75mm咬口)D500以下共：8.64+0.95+38.10+0.65+1.69m2502帆布接口制作安装。D600，L=300mmD800，L=300mm各1个。3.1416×(0.6×0.3+0.8×0.3)m21.323调节阀制作安装。①空气加热器上通阀1200×400，1个。查国标通风部件标准重量表得单体重量为23.16kg/个制作23.16(kg/个)×1(个)kg23.2安装周长为：2×(1200+400)=3200(mm)个128 ②风机圆形瓣式启动阀D800，1个。查国标通风部件标准重量表得单体重量为42.38kg/个。制作42.38(kg/个)×1(个)kg42.4安装直径为：800mm个1③密闭式斜插板阀D800，1个。由设备部件一览表(表5.4)查得其单体重量为为40kg/个。制作40(kg/个)×1(个)kg40安装直径为：800mm个1④圆形蝶阀D320，6个。查国标通风部件标准重量表得单体重量为为5.78kg/个制作5.78(kg/个)×6(个)kg34.7安装直径为：320mm个64矩形空气分布器制作安装600×300，6个。查国标通风部件标准重量表得单体重量为为12.42kg/个制作12.42(kg/个)×6(个)kg74.5安装周长为：2×(600+300)=1800(mm)个65矩形空气分布器支架制作安装[(0.41+0.2)×2+0.61](角钢长度)×6(个)×2.42(角钢每米重量)kg26.576空气加热器金属支架，1个由设备部件一览表(表5.4)查得其单体重量为为9.64kg/个。制作安装9.64(kg/个)×1(个)kg9.647皮带防护罩由设备部件一览表(表5.4)查得其单体重量为为15.5kg/个。制作安装15.5(kg/个)×1(个)kg15.58过滤器安装LWP-D(I型)1台19过滤器框架由设备部件一览表(表5.4)查得其单体重量为为41kg/个。制作安装41(kg/个)×1(个)kg4110钢百叶窗500×400制作0.5×0.4m20.2安装0.5m2以内个111离心式风机安装：T4-72No8C8号台112风机减震台制作安装291.3(风机减震台)kg291.313空气加热器安装SRZ-12x6D139kg/台台214设备支架制作安装(50kg以下)26.57(空气分布器支架)+9.64(空气加热器金属支架)kg36.2115风管刷油内外表面除锈后刷红丹酚醛防锈漆[54.27+0.98+12.10+1.18+8.64+0.95+38.10+0.65+1.69]×2×1.1=119×2×1.1m2262外表面刷灰色酚醛调和漆119×1.2m214316通风部件除锈、刷油[23.16(加热器上通阀)+42.38(圆形瓣式启动阀)+40(斜插板阀)+34.68(圆形蝶阀)+74.5(矩形空气分布器)+20(钢百叶窗)]×1.15kg27017框架、支架除锈、刷油26.57(矩形空气分布器支架)+9.64(空气加热器金属支架)+15.5(皮带防护罩)+41(过滤器框架)+291.3(风机减震台)kg384金属结构刷油共：270+384+46(零星)kg70028 五、套用定额单价计算定额直接费（见表5-6、表5-7）表5-6定额基价计算表（工程名称：通风安装工程）定额编号项目单位数量基价单价(元)其中基价合价(元)其中人工费机械费人工费机械费9-2薄钢板圆形风管(δ=0.75mm咬口)D500以下10m25378.10208.7523.951890.51043.75119.759-3薄钢板圆形风管(δ=1mm咬口)D1120以下10m26.74345.09156.2712.342325.91053.2583.179-41软管接口m21.32171.4547.831.88226.3263.142.48空气加热器上通阀9-44制作100kg0.232609.23204.5733.20141.3447.467.709-66安装个141.1626.470.7941.1626.470.79圆形瓣式启动阀9-46制作100kg0.4241298.57457.90405.71550.60194.15172.029-69安装个148.4529.720.2248.4529.720.22圆形蝶阀9-51制作100kg0.3471580.21700.55462.79548.33243.09160.599-72安装个67.324.880.2243.9229.281.32密闭式斜插板阀9-60制作100kg0.4920.78236.84203.34368.3194.7481.349-83安装个18.826.5008.826.500矩形空气分布器制作安装9-104制作100kg0.745912.86352.9444.05680.1262.9432.819-143安装个621.5817.180129.48103.080钢百叶窗9-129制作m20.2279.8867.5720.5855.9813.514.129-162安装个110.427.66010.427.669-180皮带防护罩制作安装100kg0.1551179.72686.3829.12182.86106.394.519-211设备支架制作安装(50kg以下)100kg0.362523.29159.7515.27189.4357.835.539-212风机减震台制作安装100kg2.913414.3875.238.631207.09219.1425.149-214空气加热器安装台2109.0638.088.22218.1276.1616.449-218离心式通风机安装台1202.73172.990202.73172.999-254过滤器框架制作安装100kg0.411031.08130.0312.16422.7453.314.999-256过滤器安装台11.861.8601.861.86通风工程安装费小计9494.463906.42722.92脚手架搭拆费3906.42×3%25%117.1929.3028 通风工程系统调整费3906.42×13%25%507.83126.96通风工程安装费合计101204063723薄钢板风管刷油11-1除锈10m226.211.277.890295.27206.7111-51红丹酚醛防锈漆第一遍10m226.27.346.270192.31164.2711-52红丹酚醛防锈漆第二遍，10m226.27.236.270189.43164.2711-60灰色酚醛调和漆第一遍10m214.36.826.50097.5392.9511-61灰色酚醛调和漆第二遍10m214.36.596.27094.2489.66金属结构刷油11-7除锈100kg717.357.896.96121.4555.2348.7211-117红丹酚醛防锈漆第一遍100kg713.145.346.9691.9837.3848.7211-118红丹酚醛防锈漆第二遍，100kg712.825.116.9689.7435.7748.7211-124灰色厚漆第一遍100kg718.985.116.96132.8635.7748.7211-125灰色厚漆第二遍100kg718.145.116.96126.9835.7748.72刷油工程费小计1431.79917.78243.6脚手架搭拆费917.78×8%25%73.4218.36刷油工程费合计1505936244通风工程安装费合计101204063723刷油工程费合计1505936244定额基价总价(精确到“元”)116254999967表5-7主材费计算表（工程名称：通风安装工程）定额编号项目单位数量定额量主材费单价(元)主材费合价(元)9-2薄钢板圆形风管(δ=0.75mm咬口)D500以下m2501.138522958.89-3薄钢板圆形风管(δ=1mm咬口)D1120以下m267.41.138654985.579-212风机减震器套113003009-214空气加热器安装台21120024009-218离心式通风机安装台11250025009-256过滤器安装台1160060011-51红丹酚醛防锈漆第一遍10m226.21.4710元/kg385.1411-52红丹酚醛防锈漆第二遍10m226.21.310元/kg340.611-60灰色酚醛调和漆第一遍10m226.21.0512元/kg181.1811-61灰色酚醛调和漆第二遍10m226.20.9312元/kg159.5811-117红丹酚醛防锈漆第一遍100kg71.1610元/kg81.211-118红丹酚醛防锈漆第二遍100kg70.9510元/kg66.511-124灰色厚漆第一遍100kg70.5813元/kg52.7828 11-125灰色厚漆第二遍100kg70.5313元/kg48.23主材费合计(精确到“元”)15060六、计算安装工程取费本工程位于市区，税率为3.44%。该车间通风安装工程属于一类工程，按某省《安装工程费用定额》：综合间接费率为74%；劳动保险费率取9%；利润率取18%；施工合同约定包干，包干费率取20%。按表4.21计算工程造价见表5.8(精确到“元”)表5-.8安装工程造价计算程序表序号费用名称计算式费用金额(元)备注1定额基价按全国统一安装工程预算定额116252其中人工费49993机械费9674辅材费(1)－(2)－(3)56595人工费调整(2)÷23.22×现行人工单价7967现行人工单价为37元/工日6辅材费调整辅材费×（1+调整系数%）6791辅材费调整系数为20%7机械费调整机械费×（1+调整系数%）1112机械费调整系数为15%8主材费定额用量×各市材料价格150609综合间接费7967×74%5896综合间接费率74%10劳动保险费7967×9%717劳动保险费率9%11利润7967×18%1434利润率18%12包干费7967×20%1593包干费率20%4057013税金[(5)+(6)+(7)+(8)+(9)+(10)+(11)+(12)]×3.44%1396按各省市规定两税一费14工程造价(5)+(6)+(7)+(8)+(9)+(10)+(11)+(12)+(13)41966七、编写工程预算书本通风工程工程预算书由以下内容组成：1、封面：本例预算封面见表5-92、预算编制说明：本例编制说明见表5-103、工程造价计算程序表：本例工程造价计算程序见表5-84、定额直接费计算表：本例定额直接费计算表见表5-6、表5-7。为便于学习，本例将定额基价和主材计算分别列表、说明。在实际工作中，常将定额基价和主材计算用一份定额直接费计算表表示。28 5、工程量计算表：本例工程量计算表见表5-5表5-9预算书封面表5-10编制说明实例：某工厂车间送风系统工程清单计价通常安装工程计价按照以下程序进行：28 一、熟悉工程概况、施工图与施工说明二、编制依据三、工程清单项目的划分及项目编码表格形式四、工程量计算五、套用定额计价表计算分部分项工程量清单报价六、计算主材费用七、单位工程措施项目清单八、单位工程其他项目清单九、规费明细十、单位工程费用汇总一、熟悉工程概况、施工图与施工说明该送风工程提供了三张设计施工图纸：通风系统平面图（图5-1），通风系统A-A剖面图（图5-2）和通风管网系统图（图5-3）。图5-1通风系统平面图本工程为某一工厂车间的送风系统，室外空气由空调箱的固定式钢百叶窗1引入，经保温阀2去空气过滤器3过滤。再由空气加热器4（冷却器）（或上通阀5），加热或降温后的空气由帆布软管7，经风机圆形瓣式启动阀6进入风机8，由风机驱动，通过斜插板阀10进入主风管。再由六根支管上的空气分布器14送入室内。空气分布器前均设有圆形蝶阀12，供调节风量用。）工程的施工说明：（1）风管采用热轧薄钢板。风管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。28 图5-2通风系统A-A剖面图图5-3通风管网系统图（2）风管角钢法兰规格：DN500，∟25×4；DN500以上，∟30×4。（3）风管内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色酚醛调和漆两道。（4）所有钢部件内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色厚漆两道。（5）风管、部件制作安装要求，执行国家施工验收规范有关规定。（本工程的设备部件一览表见表5-1）设备部件一览表（表5-1）编号名称型号及规格单位数量备注1钢百叶窗500×400个120kg2保温阀500×400个128 3空气过滤器LWP-D(I型)台1空气过滤器框架个141kg4空气加热器(冷却器)SRZ-12x6D台2139kg空气加热器支架个1G=9.64kg5空气加热器上通阀1200×400个123.16kg/个6风机圆形瓣式启动阀D800个142.38kg/个7帆布软接头D600个1L=3008离心式通风机T4-72No8C台1电动机Y200L–4300kw台1皮带防护罩C式II型个1G=15.5kg风机减震台CG3278Ckg291.39天圆地方管D800/560×640个1H=40010密闭式斜插板阀D800个1G=40kg/个11帆布软接头D800个1L=30012圆形蝶阀D320个65.78kg/个13天圆地方管D320/600×300个6H=20014空气分布器4#600×300个612.42kg/个空气分布器支架个6图5-4图5-4矩形空气分布器支架二、编制的依据①某工厂车间通风工程施工图（图5-1、图5-2、图5-3和图5-4），设备部件一览表（表5-1）和相关资料说明。②《江苏省建设工程工程量清单计价项目指引》。③《江苏省安装工程计价表》（2004年）28 第九册通风空调工程和第十一册刷油、防腐蚀、绝热工程。④国家和工程所在地区有关工程造价的文件。三、工程清单项目的划分及项目编码表格本通风工程可划分成14个清单安装项目：1、空气加热器(冷却器)安装，包括空气加热器金属支架制作、安装及除锈刷油。）2、离心式通风机安装，包括风机减震台制作安装及除锈刷油。3、空气过滤器安装，包括过滤器框架制作安装及除锈刷油。4、D500以下通风管道制作、安装、除锈刷油。5、D1120以下通风管道制作、安装、除锈刷油。6、帆布软接口制作、安装。7、空气加热器上通阀制作、安装、除锈刷油。8、风机圆形瓣式启动阀制作、安装、除锈刷油。9、密闭式斜插板阀制作、安装、除锈刷油。10、圆形蝶阀制作、安装、除锈刷油。11、矩形空气分布器制作、安装，包括分布器支架制作安装及除锈刷油除锈刷油。12、钢百叶窗制作、安装、除锈刷油。13、皮带防护罩制作、安装、除锈刷油。14、通风工程检测、调试。它包含有管道漏风试验，管道风量、风压测定，温度测定，系统风口、阀门调整等工程内容。根据《江苏省建设工程工程量清单计价项目指引》，在表格1中填入各清单安装项目的项目编码、计量单位和定额编号。如空气加热器(冷却器)安装的项目编码，可从《江苏省建设工程工程量清单计价项目指引》P.473.，查知空气加热器(冷却器)安装项目的编码是“030901001”，计量单位是“台”；根据定额指引，知空气加热器(冷却器)安装的定额在定额编号“9-213至9-215之间”，由《江苏省安装工程计价表》第九册的P.80.表格查知，在200kg以下时，空气加热器(冷却器)安装的定额编号是“9-214”，计量单位是“台”）。将查知的空气加热器(冷却器)安装项目的编码“030901001”，计量单位“台”和定额编号“9-214”填入表格1中根据定额指引，空气加热器金属支架制作、安装的定额在编号“9-211至9-212之间”，由《江苏省安装工程计价表》系统第九册的P.77.表，查知在50kg以下的设备支架制作安装的定额编号是“9-211”，将定额编号是“9-211”填入表格1中空气加热器金属支架的除锈由《江苏省安装工程计价表》第十一册P.2.和P.3.，知一般钢结构轻锈的手工除锈，定额编号是11-7，将定额编号是“11-7”填入表格1中28 空气加热器金属支架的刷油，刷红丹酚醛防锈漆两道的定额编号是“11-117”和“11-118”，刷灰色厚漆两道的定额编号是“11-124”和“11-125”。将查出的支架刷油定额编号“11-117”、“11-118”和“11-124”、“11-125”填入表格1中。工程清单项目的划分及项目编码表格（表格1）工程名称：某一工厂车间的送风系统工程第页共页序号项目编码项目名称计量单位工程内容定额指引1030901001001空气加热器(冷却器)台(1)安装；(2)空气加热器金属支架制作安装；(3)支架除锈；(4)支架刷油。9-214、9-211、11-7、11-117、11-118、11-124、11-1252030901002001离心式通风机台(1)安装；(2)减震台制作安装；(3)除锈、刷油9-218、9-212、11-7、11-117、11-118、11-124、11-1253030901010001空气过滤器台(1)安装；(2)框架制作安装；(3)框架除锈、刷油9-256、9-254、11-7、11-117、11-118、11-124、11-1254030902001001通风管道(D500以下)m2(1)管道制作安装；(2)管道除锈、刷油9-2、11-1、11-51、11-52、11-60、11-615030902001002通风管道(D1120以下)m2(1)管道制作安装；(2)管道除锈、刷油9-3、11-1、11-51、11-52、11-60、11-616030902008001帆布接口m2制作安装9-417030903003001空气加热器上通阀个(1)制作、安装；(2)除锈、刷油9-44、9-66、11-7、11-117、11-118、11-124、11-1258030903003002风机圆形瓣式启动阀个(1)制作、安装；(2)除锈、刷油9-46、9-69、11-7、11-117、11-118、11-124、11-1259030903003003密闭式斜插板阀个(1)制作、安装；(2)除锈、刷油9-60、9-83、11-7、11-117、11-118、11-124、11-12510030903003004圆形蝶阀个(1)制作、安装；(2)除锈、刷油9-51、9-72、11-7、11-117、11-118、11-124、11-12511030903007001矩形空气分布器个(1)制作、安装；(2)分布器支架制作安装；(3)除锈、刷油9-104、9-143、9-211、11-7、11-117、11-118、11-124、11-12512030903007002钢百叶窗个(1)制作、安装；(2)除锈、刷油9-129、9-162、11-7、11-117、11-118、11-124、11-12513030903017001皮带防护罩kg(1)制作安装；(2)除锈、刷油9-180、11-7、11-117、11-118、11-124、11-12528 14030904001001通风工程检测、调试系统管道漏风试验，管道风量、风压测定，温度测定，系统风口、阀门调整等。第九册计价表规定：工程人工费×13%(其中人工工资占25%)（根据空气加热器(冷却器)项目编码和定额编号查找思路与方法，由《江苏省建设工程工程量清单计价项目指引》手册和《江苏省安装工程计价表》第九册、第十一册，可以查得项目名称为“离心式通风机”的项目编码是“030901001001”，单位是“台”，其安装的定额编号是“9-218”，减震台制作安装的定额编号是“9-212”，除锈、刷油的定额编号是“11-7、11-117、11-118、11-124、11-125”。查得项目名称为“空气过滤器”的项目编码是“030901010001”，单位是“台”，其安装的定额编号是“9-256”，框架制作安装的定额编号是“9-254”，框架除锈、刷油的定额编号是“11-7、11-117、11-118、11-124、11-125”。查得项目名称为“通风管道(D500以下)”的项目编码是“030902001001”，单位是“m2”，其制作安装的定额编号是“9-2”，管道除锈、刷油的定额编号是“11-1、11-51、11-52、11-60、11-61”。查得项目名称为“通风管道(D1120以下)”的项目编码是“030902001002”，单位是“m2”，其制作安装的定额编号是“9-3”，管道除锈、刷油的定额编号是“11-1、11-51、11-52、11-60、11-61”。查得项目名称为“帆布接口”的项目编码是“030902008001”，单位是“m2”，其制作安装的定额编号是“9-41”。查得项目名称为“空气加热器上通阀”的项目编码是“030903003001”，单位是“个”，其安装、制作的定额编号分别是“9-44、9-66”，其除锈、刷油的定额编号是“11-7、11-117、11-118、11-124、11-125”。查得项目名称为“风机圆形瓣式启动阀”的项目编码是“030903003002”，单位是“个”，其安装、制作的定额编号分别是“9-46、9-69”，其除锈、刷油的定额编号是“11-7、11-117、11-118、11-124、11-125”。查得项目名称为“密闭式斜插板阀”的项目编码是“030903003003”，单位是“个”，其安装、制作的定额编号分别是“9-60、9-83”，其除锈、刷油的定额编号是“11-7、11-117、11-118、11-124、11-125”。查得项目名称为“圆形蝶阀”的项目编码是“030903003004”，单位是“个”，其安装、制作的定额编号分别是“9-51、9-72”，其除锈、刷油的定额编号是“11-7、11-117、11-118、11-124、11-125”。查得项目名称为“矩形空气分布器”的项目编码是“030903007001”，单位是“个”，其制作、安装的定额编号分别是“9-104、9-143”，分布器支架制作安装的定额编号是“9-211”，分布器和分布器支架除锈、刷油的定额编号是“11-7、11-117、11-118、11-124、11-125”。查得项目名称为“钢百叶窗”的项目编码是“030903007002”，单位是“个”，其制作、安装的定额编号分别是“9-129、9-162”，其除锈、刷油的定额编号是“11-7、11-117、11-118、11-124、11-125”。查得项目名称为“皮带防护罩”的项目编码是“03090301700128 ”，单位是“kg”，其制作安装的定额编号是“9-180”，其除锈、刷油的定额编号是“11-7、11-117、11-118、11-124、11-125”。查得项目名称为“通风工程检测、调试”的项目编码是“030904001001”，单位是“系统”，根据计价表《第九册通风空调工程》册说明，通风空调系统调整按系统工程人工费的13%计算，其中人工工资占25%。四、工程量计算工程量计算表（表格2）工程名称：某一工厂车间的送风系统工程第页共页序号分部分项工程名称计算式计量单位工程数量1空气加热器(冷却器)表5-1，4号台2①空气加热器安装SRZ-12×6D139kg/台台2②空气加热器金属支架制作安装，除锈、支架刷油9.64kg/个×1个kg9.642离心式通风机表5-1，8号台1①通风机安装T4-72No8C1台台1②离心式减震台制作安装，除锈、刷油291.3kg/个×1个kg291.33空气过滤器表5-1，3号台1①过滤器安装LWP-D(I型)1台台1②过滤器框架制作安装，除锈、刷油41kg/个×1个kg414通风管道(D500以下，δ=0.75mm咬口)8.64+38.10+0.65+1.69m249.08①薄钢板圆形风管D500[6–0.5(大小头长度)]×0.5×3.1416m28.64②薄钢板圆形风管D320{[6–0.5(大小头长度)](主管水平长度)+2×6(6根支管水平长度)+(4.7-1.3)×6(6根支管标高差)}}×0.32×3.1416m238.10③D500×320大小头0.5×[(0.5+0.32)/2]×3.1416m20.65④天圆地方管D320/600×300，H=200，6个[(0.32×3.1416)/2+0.6+0.3]×0.2×6m21.695通风管道(D1120以下，δ=1mm咬口)54.27+0.98+12.10+1.18+0.95m269.48①薄钢板圆形风管D800[(4.7-1.7)(标高差)+2(水平长度)+(4.6+6+6)(水平长度)]×0.8×3.1416m254.27②天圆地方管D800/560×640，H=400，1个[(0.8×3.1416)/2+0.56+0.64]×0.4m20.98③薄钢板圆形风管D700[6–0.5(大小头长度)]×0.7×3.1416m212.10④D800×700大小头0.5×(0.8+0.7)/2×3.1416m21.1828 ⑤D700×500大小头0.5×[(0.7+0.5)/2]×3.1416m20.956帆布接口D600，L=300mm，1个；D800，L=300mm，1个表5-1，7号、11号3.1416×(0.6×0.3+0.8×0.3)=1.32m2m21.327空气加热器上通阀表5-1，5号个1①上通阀安装周长为：2×(1200+400)=3200mm个1②上通阀制作、除锈刷油23.16kg/个×1个kg23.168风机圆形瓣式启动阀表5-1，6号个1①启动阀安装D800mm个1②启动阀制作、除锈刷油42.38kg/个×1个kg42.389密闭式斜插板阀表5-1，10号个1①斜插板阀安装D800mm个1②斜插板阀制作、除锈刷油40kg/个×1个kg4010圆形蝶阀表5-1，12号个6①圆形蝶阀安装D320mm，6个个6②圆形蝶阀制作、除锈刷油5.78kg/个×6个kg34.6811矩形空气分布器表5-1，14号个6①分布器安装周长为：2×(600+300)=1800mm个6②分布器制作，除锈刷油12.42kg/个×6个kg74.52③分布器支架制作安装，除锈刷油[(0.41+0.2)×2+0.61](角钢长度)×6(个)×2.42(角钢每米重量)kg26.5712钢百叶窗表5-1，1号个1①百叶窗安装0.5m2以内个1②百叶窗制作0.5m×0.4m=0.2m2m20.2③百叶窗除锈刷油20kg/个×1个kg2013皮带防护罩表5-1，8号，G=15.5kgkg15.514通风工程检测、调试按工程人工费×13%计费系统11、空气加热器(冷却器)由工程所提供的设备部件一览表（见表5-1），知空气加热器(冷却器)有2台和139kg/台，空气加热器支架的质量是9.64kg，因而得知空气加热器(冷却器)安装的工程量是2台。考虑到定额计价中，空气加热器(冷却器)安装的计量单位是“台”，且与设备的质量有关，而空气加热器金属支架制作安装和除锈、刷油的计量单位是“kg”，因此，它们的工程量应分行计算。同样，对于离心式通风机安装的工程量和离心式减震台制作安装，除锈、刷油的工程量也应分行计算；序号3的过滤器，7的空气加热器上通阀，8的风机圆形瓣式启动阀，9的密闭式斜插板阀，10的圆形蝶阀，11的矩形空气分布器和12的钢百叶窗，根据它们的工程内容和计算工程量单位的不同，工程量也都应分行计算。2、离心式通风机由设备部件一览表（表5-1）可查得离心式通风机1台，离心式减震台质量为291.3kg/个。28 3、空气过滤器由设备部件一览表（表5-1）可查得空气过滤器1台，过滤器框架质量为41kg/个。4、通风管道(D500以下)。根据图5-1通风系统平面图和图5-2通风系统A-A剖面图，将通风管道的水平投影长度和标高标注在图5-3通风管网系统图上（参图5-4）。）图5-4D500以下的通风管道有D500圆形风管，D320圆形风管，1个D500×320大小头和6个D320/600×300天圆地方管。①D500圆形风管：长度等于6m–0.5m（大小头长度），表面积等于长度（6–0.5）m，乘上风管周长0.5m×3.1416，等于8.64m2。②D320圆形风管：其面积计算为：主管水平长度[6m–0.5m(大小头长度)]，加6根支管水平长度2m×6，加6根竖直支管长度（4.7m–1.3m）×6，再一起乘以风管的周长0.32m×3.1416，结果等于38.10m2。③大小头D500×320：其面积计算为：大小头长度0.5m，乘以平均直径上的周长[(0.5+0.32)/2]×3.1416，等于0.65m2。④6个天圆地方管D320/600×300：其面积计算为：天圆地方管上、下边长的平均值（0.32m×3.1416）/2+0.6m+0.3m，乘以管高0.2m，再乘6（6个天圆地方），等于1.69m2。小计D500以下的通风管道面积为：8.64m2+38.10m2+0.65m2+1.69m2，等于49.08m2。5、通风管道(D1120以下)在D1120～D500之间的通风管道有D800圆形风管，1个D800/560×640天圆地方管，D700圆形风管，1个D800×700大小头和1个D700×500大小头。①D800圆形风管：其面积计算为：主管竖直长度标高差4.7m-1.7m，加水平长度2m、4.6m、6m和6m，再一起乘以风管的周长0.8m×3.1416，结果等于54.27m2。28 ②天圆地方管D800/560×640：其面积计算为：天圆地方管上、下边长的平均值（0.8m×3.1416）/2+0.56m+0.64m，乘以管高0.4m，等于0.98m2。③D700圆形风管：其面积计算为：主管水平长度6m–大小头长度0.5m，乘以风管的周长0.7m×3.1416，结果等于12.1m2。④D800×700大小头：其面积计算为：大小头长度0.5m，乘以平均直径上的周长[(0.8+0.7)/2]×3.1416，等于1.18m2。⑤D700×500大小头：其面积计算为：大小头长度0.5m，乘以平均直径上的周长[(0.7+0.5)/2]×3.1416，等于0.95m2。小计D1120以下的通风管道面积为：54.27m2+0.98m2+12.10m2+1.18m2+0.95m2，等于69.48m2。6、帆布接口由设备部件一览表（表5-1）编号7、编号11可查得D600帆布接口1个和D800帆布接口1个，其制作、安装的工程量为：D600帆布接口周长3.1416×0.6m与其长度0.3m相乘，加上D800帆布接口周长3.1416×0.8m与其长度0.3m相乘，等于1.32m2。7、空气加热器上通阀由设备部件一览表（表5-1）编号5可查得规格1200×400空气加热器上通阀1个，D600帆布接口1个和D800帆布接口1个，在计算式栏中填入周长2×(1200+400)=3200mm的目的是为后面套定额用）上通阀制作、除锈刷油的工程量为23.16kg。8、风机圆形瓣式启动阀由设备部件一览表（表5-1）编号6可查得D800启动阀1个，在启动阀计算式栏中填入直径D800mm的目的是为后面套定额用）启动阀制作、除锈刷油的工程量为42.38kg。9、密闭式斜插板阀由设备部件一览表（表5-1）编号10可查得D800斜插板阀1个，在斜插板阀计算式栏中填入直径D800mm的目的是为后面套定额用。斜插板阀制作、除锈刷油的工程量为40kg10、圆形蝶阀由设备部件一览表（表5-1）编号12可查得D320圆形蝶阀6个。圆形蝶阀制作、除锈刷油的工程量为5.78kg/个×6个，等于34.68kg。11、矩形空气分布器由设备部件一览表（表5-1）编号14可查得600×300空气分布器6个。分布器制作、除锈刷油的工程量为12.42kg/个×6个，等于74.52kg。分布器支架制作安装、除锈刷油的工程量，参图5-4所示的型钢支架，其重量计算为：每个支架角钢长度[(0.41m+0.2m)×2+0.61m]，乘6个，乘角钢每米质量2.42kg/m，等于26.57kg。12、钢百叶窗28 由设备部件一览表（表5-1）编号1可查得500×400mm的钢百叶窗1个，20kg/个，面积S=0.5×0.4=0.2m2，在百叶窗计算式栏中填入“0.5m2以内”的目的是为后面套定额用。百叶窗制作工程量为0.5m×0.4m=0.2m2。百叶窗制作、除锈刷油的工程量为20kg。13、皮带防护罩由设备部件一览表（表5-1）编号8可查得C式Ⅱ型皮带防护罩1个，重15.5kg。14、通风工程检测、调试通风工程检测、调试工程量为1个系统，其检测、调试费为工程人工费的13%。到此，填好了工程量计算表（表格2），下一步可套用定额计价表，计算分部分项工程量清单报价。五、套用定额计价表计算分部分项工程量清单报价先来分析分部分项工程量清单综合单价。在分部分项工程量清单综合单价表格3中，将已确定的清单项目“序号、项目编码、项目名称、定额编号、工作内容、单位和数量”填入相应栏目格子中，并填入定额计价中主材或未计价材料。28 分部分项工程量清单综合单价分析表（表格3）工程名称：某一工厂车间的送风系统工程第页共页序号项目编码项目名称定额编号工作内容单位数量综合单价组成合价综合单价人工费材料费机械费管理费利润1030901001001空气加热器(冷却器)台247.532726.281363.149-214安装台238.3845.0319.3018.045.37252.24本体台2120024009-211支架制作安装100kg0.0964160.99335.0533.1475.6722.5460.4811-7支架除锈100kg0.09647.962.507.133.741.112.1611-117防锈漆第一遍100kg0.09645.381.147.132.530.751.63红丹防锈漆1.16×13.981.5611-118防锈漆第二遍100kg0.09645.150.997.132.420.721.58红丹防锈漆0.95×13.981.2811-124灰色厚漆第一遍100kg0.09645.155.407.132.420.722.01灰色厚漆0.58×13.000.7311-125灰色厚漆第二遍100kg0.09645.154.797.132.420.721.95灰色厚漆0.53×13.000.662030901002001离心式通风机台1727.164870.714870.719-218安装台1174.3332.59081.9424.41313.27本体台1250025009-212减震台制作安装100kg2.913160.99335.0533.1475.6722.541347.47减震器套130030011-7减震台除锈100kg2.9137.962.507.133.741.1165.3711-117防锈漆第一遍100kg2.9135.381.147.132.530.7549.32红丹防锈漆1.16×13.9847.2411-118防锈漆第二遍100kg2.9135.150.997.132.420.7247.80红丹防锈漆0.95×13.9838.6911-124灰色厚漆第一遍100kg2.9135.155.407.132.420.7260.65灰色厚漆0.58×13.0021.9611-125灰色厚漆第二遍100kg2.9135.154.797.132.420.7258.8728 灰色厚漆0.53×13.0020.073030901010001空气过滤器台167.401124.581124.59-256安装台11.875.501.643.01本体台16006009-254框架制作安装100kg0.41131.04890.9229.4261.5918.35463.8411-7框架除锈100kg0.417.962.507.133.741.119.2011-117防锈漆第一遍100kg0.415.381.147.132.530.756.95红丹防锈漆1.16×13.986.6511-118防锈漆第二遍100kg0.415.150.997.132.420.726.73红丹防锈漆0.95×13.985.4511-124灰色厚漆第一遍100kg0.415.155.407.132.420.728.54灰色厚漆0.58×13.003.0911-125灰色厚漆第二遍100kg0.415.154.797.132.420.728.29灰色厚漆0.53×13.002.834030902001001通风管道(D500以下)m249.0824.386213.62126.609-2风管制作安装10m24.908210.37137.1941.9298.8729.452541.36管材m249.0852元/m22552.1611-1风管除锈10m24.908×2.27.963.393.741.11174.9211-51防锈漆第一遍10m24.908×2.26.321.412.970.88125.04红丹防锈漆1.47×13.98221.9011-52防锈漆第二遍10m24.908×2.26.321.262.970.88123.42红丹防锈漆1.30×13.98196.2411-60灰色调和漆第一遍10m24.908×1.26.550.423.080.9264.61灰色调和漆1.05×13.0080.3911-61灰色调和漆第二遍10m24.908×1.26.320.422.970.8862.37灰色调和漆0.93×13.0071.2128 5030902001002通风管道(D1120以下)m269.4819.109074.34130.609-3风管制作安装10m26.948157.48150.2823.9974.0222.052972.49管材m269.4865元/m24516.211-1风管除锈10m26.948×2.27.963.393.741.11247.6311-51防锈漆第一遍10m26.948×2.26.321.412.970.88177.01红丹防锈漆1.47×13.98314.1311-52防锈漆第二遍10m26.948×2.26.321.262.970.88174.71红丹防锈漆1.30×13.98277.8011-60灰色调和漆第一遍10m26.948×1.26.550.423.080.9291.46灰色调和漆1.05×13.00113.8111-61灰色调和漆第二遍10m26.948×1.26.320.422.970.8888.30灰色调和漆0.93×13.00100.806030902008001帆布接口9-41制作安装m21.3248.20105.196.8822.656.75250.367030903003001空气加热器上通阀个182.09271.39271.399-66安装个126.6813.711.8712.543.7458.549-44制作100kg0.2316206.15371.5953.6996.8928.86175.3611-7除锈100kg0.2316×1.157.962.507.133.741.115.9811-117防锈漆第一遍100kg0.2316×1.155.381.147.132.530.754.51红丹防锈漆1.16×13.984.3211-118防锈漆第二遍100kg0.2316×1.155.150.997.132.420.724.37红丹防锈漆0.95×13.983.5411-124灰色厚漆第一遍100kg0.2316×1.155.155.407.132.420.725.54灰色厚漆0.58×13.002.0111-125灰色厚漆第二遍100kg0.2316×1.155.154.797.132.420.725.38灰色厚漆0.53×13.001.8428 8030903003002风机圆形瓣式启动阀个1239.54815.38815.389-69安装个129.9510.911.0311.223.3460.169-46制作100kg0.4238461.45360.32519.57216.8864.60687.7511-7除锈100kg0.4238×1.157.962.507.133.741.1110.9511-117防锈漆第一遍100kg0.4238×1.155.381.147.132.530.758.25红丹防锈漆1.16×13.987.9111-118防锈漆第二遍100kg0.4238×1.155.150.997.132.420.727.99红丹防锈漆0.95×13.986.4711-124灰色厚漆第一遍100kg0.4238×1.155.155.407.132.420.729.01灰色厚漆0.58×13.003.6811-125灰色厚漆第二遍100kg0.4238×1.155.154.797.132.420.729.84灰色厚漆0.53×13.003.379030903003003密闭式斜插板阀个1115.27539.89539.899-83安装个16.552.263.080.9212.819-60制作100kg0.4238.68351.67422.76112.1833.42463.4811-7除锈100kg0.4×1.157.962.507.133.741.1110.3411-117防锈漆第一遍100kg0.4×1.155.381.147.132.530.757.79红丹防锈漆1.16×13.987.4611-118防锈漆第二遍100kg0.4×1.155.150.997.132.420.727.54红丹防锈漆0.95×13.986.0211-124灰色厚漆第一遍100kg0.4×1.155.155.407.132.420.728.50灰色厚漆0.58×13.003.4711-125灰色厚漆第二遍100kg0.4×1.155.154.797.132.420.729.29灰色厚漆0.53×13.003.1910030903003004圆形蝶阀个647.63841.56140.269-72安装个64.912.201.032.310.6966.849-51制作100kg0.3468705.98339.94598.07331.8198.84719.4911-7除锈100kg0.3468×1.157.962.507.133.741.118.9611-117防锈漆第一遍100kg0.3468×1.155.381.147.132.530.756.75红丹防锈漆1.16×13.986.4711-118防锈漆第二遍100kg0.3468×1.155.150.997.132.420.726.5428 红丹防锈漆0.95×13.985.3111-124灰色厚漆第一遍100kg0.34685.155.407.132.420.727.37灰色厚漆0.58×13.003.0111-125灰色厚漆第二遍100kg0.34685.154.797.132.420.728.06灰色厚漆0.53×13.002.7611030903007001矩形空气分布器个674.201333.66222.289-143安装个617.324.328.142.42193.209-104制作100kg0.7452355.68384.89133.55167.1749.80813.089-211支架制作安装100kg0.2657160.99335.0533.1475.6722.54166.7011-7分布器、框架除锈100kg1.0109×1.157.962.507.133.741.1126.1211-117防锈漆第一遍100kg1.0109×1.155.381.147.132.530.7519.67红丹防锈漆1.16×13.9818.8711-118防锈漆第二遍100kg1.0109×1.155.150.997.132.420.7219.07红丹防锈漆0.95×13.9815.1711-124灰色厚漆第一遍100kg1.0109×1.155.155.407.132.420.7221.48灰色厚漆0.58×13.008.7811-125灰色厚漆第二遍100kg1.0109×1.155.154.797.132.420.7223.48灰色厚漆0.53×13.008.0412030903007002钢百叶窗个128.00109.06109.069-162安装个17.722.603.631.0815.039-129制作m20.268.09154.3446.9232.009.5362.1811-7除锈100kg0.2×1.157.962.507.133.741.115.1811-117防锈漆第一遍100kg0.2×1.155.381.147.132.530.753.90红丹防锈漆01.16×13.983.7411-118防锈漆第二遍100kg0.2×1.155.150.997.132.420.723.77红丹防锈漆00.95×13.983.0111-124灰色厚漆第一遍100kg0.2×1.155.155.407.132.420.724.26灰色厚漆00.58×13.001.7411-125灰色厚漆第二遍100kg0.2×1.155.154.797.132.420.724.65灰色厚漆0.53×13.001.6013030903017001皮带防护罩kg15.57.45260.5916.819-180制作安装100kg0.155691.70363.6963.25325.1096.84238.7928 11-7除锈100kg0.1557.962.507.133.741.113.4811-117防锈漆第一遍100kg0.1555.381.147.132.530.752.62红丹防锈漆1.16×13.982.5211-118防锈漆第二遍100kg0.1555.150.997.132.420.722.54红丹防锈漆0.95×13.982.0311-124灰色厚漆第一遍100kg0.1555.155.407.132.420.723.23灰色厚漆0.58×13.001.1711-125灰色厚漆第二遍100kg0.1555.154.797.132.420.723.13灰色厚漆0.53×13.001.0814030904001001系统检测、调试工程人工费×13%系统14788.48×13%(其中人工费占有25%)622.5028 通过《江苏省安装工程计价表》第九册和第十一册，将查得的各清单项目定额编号的综合单价组成：人工费、材料费、机械费、管理费和利润填入表中。例如：对于清单项目是030901001001的空气加热器(冷却器)，通过《江苏省安装工程计价表》第九册的P.80.，可查得定额编号为“9-214”空气加热器（冷却器）安装的人工费为38.38元/台，材料费为45.03元/台，机械费为19.30元/台，管理费为18.04元/台，利润为5.37元/台，并将这些人工费、材料费、机械费、管理费和利润数据填入表格3中。空气加热器（冷却器）本体的单价是1200元/台通过《江苏省安装工程计价表》第九册的P.77.，可查得定额编号为“9-211”设备支架制作安装的人工费为160.99元/100kg，材料费为335.05元/100kg，机械费为33.14元/100kg，管理费为75.67元/100kg，利润为22.54元/100kg，并将这些人工费、材料费、机械费、管理费和利润数据填入表格3中。通过《江苏省安装工程计价表》第十一册的P.3.，可查得定额编号为“11-7”一般钢结构轻锈除锈的人工费为7.96元/100kg，材料费为2.50元/100kg，机械费为7.13元/100kg，管理费为3.74元/100kg，利润为1.11元/100kg，并将这些人工费、材料费、机械费、管理费和利润数据填入表格3中。通过《江苏省安装工程计价表》第十一册的P.21.，可查得定额编号为“11-117”和“11-118”一般钢结构刷油第一遍红丹防锈漆的人工费为5.38元/100kg，材料费为1.14元/100kg，机械费为7.13元/100kg，管理费为2.53元/100kg，利润为0.75元/100kg，并将这些人工费、材料费、机械费、管理费和利润数据填入表格3中；消耗的未计价材料红丹防锈漆是1.16kg，现红丹防锈漆的价格为13.98元/kg的话，则每100kg钢材刷第一遍红丹防锈漆的油漆费为1.16kg×13.98元/kg；第二遍红丹防锈漆的人工费为5.15元/100kg，材料费为0.99元/100kg，机械费为7.13元/100kg，管理费为2.42元/100kg，利润为0.72元/100kg，并将这些人工费、材料费、机械费、管理费和利润数据填入表格3中；消耗的未计价材料红丹防锈漆是0.95kg，则每100kg钢材刷第一遍红丹防锈漆的油漆费为0.95kg×13.98元/kg。通过《江苏省安装工程计价表》第十一册的P.22.，可查得定额编号为“11-124”和“11-125”，刷第一遍厚漆的人工费为5.15元/100kg，材料费为5.40元/100kg，机械费为7.13元/100kg，管理费为2.42元/100kg，利润为0.72元/100kg，并将这些人工费、材料费、机械费、管理费和利润数据填入表格3中；消耗的未计价材料厚漆是0.25kg，现厚漆的价格为13.00元/kg的话，则每100kg钢材刷第一遍厚漆的油漆费为0.25kg×13.00元/kg；刷第二遍厚漆的人工费为5.15元/100kg，材料费为3.22元/100kg，机械费为7.13元/100kg，管理费为2.42元/100kg，利润为0.72元/100kg，6 并将这些人工费、材料费、机械费、管理费和利润数据填入表格3中；消耗的未计价材料厚漆是0.23kg，则每100kg钢材刷第一遍厚漆的油漆费为0.23kg×13.00元/kg。（同样，对于项目编号是030901002001的离心式通风机，将所查定额编号为9-218的人工费174.33元/台，材料费32.59元/台，机械费0元/台，管理费81.94/台元和利润24.41元/台填入表格3中；填入离心式通风机本体的价格2500元/台；填入定额编号为9-212的人工费160.99元/kg，材料费为335.05元/100kg，机械费为33.14元/100kg，管理费为75.67元/100kg，利润为22.54元/100kg填入表格3中；填入减震器的价格300元/套；填入减震台除锈、防锈漆第一遍、防锈漆第二遍、灰色厚漆第一遍、灰色厚漆第二遍的人工费、材料费、机械费、管理费、利润及红丹防锈漆、灰色厚漆的费用。将项目编号是030901010001空气过滤器的有关定额费用数据填入表格3中；将通风管道(D500以下)的有关定额费用数据填入表格3中；将通风管道(D1120以下)的有关定额费用数据填入表格3中；将帆布接口的定额费用数据填入；将空气加热器上通阀有关定额费用数据填入；将风机圆形瓣式启动阀有关定额费用数据填入；将密闭式斜插板阀有关定额费用数据填入；将圆形蝶阀有关定额费用数据填入；将矩形空气分布器有关定额费用数据填入；将钢百叶窗有关定额费用数据填入；将皮带防护罩有关定额费用数据填入。）将工程数量分别乘以已知的定额人工费、材料费、机械费、管理费和利润），并相加，可得各定额的合价。例如，空气加热器(冷却器)安装，数量2×（38.38+45.03+19.30+18.04+5.37）=252.24；支架制作安装，数量0.0964×（160.99+335.05+33.14+75.67+22.54）=60.48。同样可算出其它的定额合价。将每一清单项目下各定额的合价相加，可求得各清单项目的合价。如对于“030901001001、空气加热器(冷却器)”清单项目，将各定额的合价252.24、2400、60.48、2.16、1.63、1.56、1.58、1.28、2.01、0.73、1.95和0.66相加，就可以得到空气加热器(冷却器)清单项目的合价2726.28元；将合价2726.28元除以数量2得，综合单价1363.14元/台。同样的方法，可算出其它清单项目的合价和综合单价分别为：离心式通风机4870.71元、4870.71元/台，空气过滤器1124.50元、1124.50元/台，通风管道(D500以下)6213.62元、126.60元/m2，通风管道(D1120以下)9074.34元、130.60元/m2，帆布接口250.36元、189.67元/m2，空气加热器上通阀271.39、元、271.39元/个，风机圆形瓣式启动阀815.38元、815.38元/个，密闭式斜插板阀539.89元、539.89元/个，圆形蝶阀841.56元、140.26元/个，矩形空气分布器1333.66元、222.28元/个，钢百叶窗109.06元、109.06元/个，皮带防护罩260.59元、16.81元/kg。（将每个清单项目下的数量分别乘以相应定额的人工费后相加，再除以清单项目的数量，可得各清单项目的人工费单价。如对于“030901001001、空气加热器(冷却器)”清单项目，[2×38.38+0.0964×（160.99+7.96+5.38+5.15+5.15+5.15）]÷2=47.53（元/台）。6 同样可算出其它清单项目的人工费单价：离心式通风机727.16元/台，空气过滤器67.40元/台，通风管道(D500以下)24.38元/m2，通风管道(D1120以下)19.10元/m2，帆布接口48.20元/m2，空气加热器上通阀82.09元/个，风机圆形瓣式启动阀239.54元/个，密闭式斜插板阀115.27元/个，圆形蝶阀47.63元/个，矩形空气分布器1333.66元、74.20元/个，钢百叶窗28.00元/个，皮带防护罩7.45元/kg。将上述13项清单项目的人工费单价分别乘以清单项目的工程数量，可得到工程人工费为4788.48元，其乘以13%，得系统检测、调试项目的综合单价622.50元。将表格3中的有关数值填入“分部分项工程量清单计价表（表格4）”中。小计出分部分项工程量清单报价：29053.84元，其中人工费为4944.11元。分部分项工程量清单计价表（表格4）工程名称：某一工厂车间的送风系统工程第页共页序号项目编码项目名称计量单位工程数量综合单价合价人工费/元单价合价1030901001001空气加热器(冷却器)台21363.142726.2847.5395.062030901002001离心式通风机台14870.714870.71727.16727.163030901010001空气过滤器台11124.501124.567.4067.404030902001001通风管道(D500以下)m249.08126.606213.6224.381196.815030902001002通风管道(D1120以下)m269.48130.609074.3419.101327.076030902008001帆布接口m21.32189.67250.3648.2063.627030903003001空气加热器上通阀个1271.39271.3982.0982.098030903003002风机圆形瓣式启动阀个1815.38815.38239.54239.549030903003003密闭式斜插板阀个1539.89539.89115.27115.2710030903003004圆形蝶阀个6140.26841.5647.63285.7811030903007001矩形空气分布器个6222.281333.6674.20445.2012030903007002钢百叶窗个1109.06109.0628.0028.0013030903017001皮带防护罩kg15.516.81260.597.45115.4814030904001001系统检测、调试系统1622.50622.50155.63155.63小计29053.844944.11六、计算主材费用表格5所示为主材费用计算表，合计主材费用：14533元。主材费用计算表（表格5）6 工程名称：某一工厂车间的送风系统工程第页共页序号材料名称规格型号单位消耗数量单价(元)合价(元)1空气加热器(冷却器)SRZ-12×16台2120024002离心式通风机T4-72No8C台1250025003风机减震器CG3278C套13003004空气过滤器LWP-D(Ⅰ型)台16006005风管钢板(D500以下)δ=0.75mmm249.08522552.166风管钢板(D1120以下)δ=1mmm269.48654516.207红丹酚醛防锈漆kg(1.16+0.95)×[0.0964+2.913+0.41+(0.2316+0.4238+0.4+0.3468+1.0109+0.2)×1.15+0.155]+(1.47+1.3)×(4.908+6.948)×2.213.981204.148灰色酚醛调和漆kg(1.05+0.93)×(4.908+6.948)×1.213366.219灰色厚漆kg(0.58+0.53)×[0.0964+2.913+0.41+(0.2316+0.4238+0.4+0.3468+1.0109+0.2)×1.15+0.155]1394.94合计（精确到“元”）14533七、单位工程措施项目清单常见的单位工程措施项目有：现场安全文明施工措施费，脚手架搭设费，夜间施工增加费，二次搬运费和冬雨季施工增加费等。本工程现只考虑现场安全文明施工措施费和脚手架搭设费二项）单位工程措施项目清单表（表格6）工程名称：某一工厂车间的送风系统工程第页共页序号项目名称计算基数费率(%)金额1现场安全文明施工措施费29053.84464.871.1基本费29053.840.8232.431.2考评费29053.840.4116.221.3奖励费29053.840.4116.222脚手架搭设费4944.113148.323夜间施工增加费4二次搬运费5冬雨季施工增加费6 小计613.19现场安全文明施工措施费的计算基数是分部分项工程量清单计价表（表格4）中含主材费用的安装报价，为29053.84元。现场安全文明施工措施费由基本费、考评费、奖励费三项组成，它们的费率分别是0.8%、0.4%和0.4%，这样计算的基本费、考评费、奖励费分别是232.43元、116.22元、116.22元，现场安全文明施工措施费为464.87元。脚手架搭设费的计算基数是分部分项工程量清单报价表（见表格3）中小计的人工费4944.11元，计算费率为3%，从而脚手架搭设费等于4944.11元乘3%，等于148.32元。小计措施项目清单费用（等于464.87元加上148.32元）：613.19元。八、单位工程其他项目清单常见的其他项目清单分招标人部分和投标人部分，招标人部分有不可预留费、工程分包和材料购置等；投标人部分有总承包服务费、零星工作项目等（参表格8）。单位工程其他项目清单费用可由招标文件、或甲、乙双方协商确定。本工程未考虑其他项目清单费。单位工程其他项目清单表（表格8）工程名称：某一工厂车间的送风系统工程第页共页序号项目名称金额序号项目名称金额1招标人部分2投标人部分1.1不可预留费2.1总承包服务费1.2工程分包和材料购置2.2零星工作项目1.3其它2.3其它小计小计合计：九、规费明细建筑安装工程规费项目有：工程排污费，建筑安全监督管理费，社会保障金（养老保险金、失业保险金、医疗保险金），住房公积金，工程定额测定费和危险作业意外伤害保险等。本工程考虑了建筑安全监督管理费，社会保障金和住房公积金三项规费（参表格9）。规费计算基数为含主材的分部分项工程量清单费用29053.84元，加措施项目清单费用613.19元，再加其他项目费用，等于29667.03元。（建筑安全监督管理费，社会保障金和住房公积金的费率分别为0.19%、2.2%、0.38%，计算得它们的费用分别是56.37元、652.68元、112.74元。6 小计规费：821.79元。规费明细表（表格9）工程名称：某住宅楼电气照明工程第页共页序号名称计算基数费率(%)金额（元）1工程排污费2建筑安全监督管理费29667.030.1956.373社会保障费29667.032.2652.684住房公积金29667.030.38112.745工程定额测定费6危险作业意外伤害保险小计：821.79十、单位工程费用汇总根据江苏省安装工程计算程序（包工包料），本工程造价等于分部分项工程量清单费用(含主材)29053.84元+措施项目清单费用613.19元+其他项目费用0元+规费821.79元+税金1048.82元，为31517.64元。单位工程费用汇总表（表格9）工程名称：某住宅楼电气照明工程第页共页序号费用名称计算公式费率(%)金额1分部分项工程量清单费用分部分项合计(含主材)29053.842措施项目清单费用[措施项目合计]613.193其他项目费用[其他项目合计]04规费F4.1+F4.2+F4.3+F4.4821.794.1工程排污费（F1+F2+F3）×费率04.2建筑安全监督管理费0.1956.374.3社会保障费2.2652.684.4住房公积金0.38112.745税金（F1+F2+F3+F4）×费率3.441048.826工程造价F1+F2+F3+F4+F531537.64其中税金1048.82等于分部分项工程量清单费用，措施项目清单费用，其他项目费用，规费四项之和与税金费率3.44%的乘积）本住宅楼电气照明工程的清单计价是：31517.64元。6'
