应变式传感器项目报告.doc

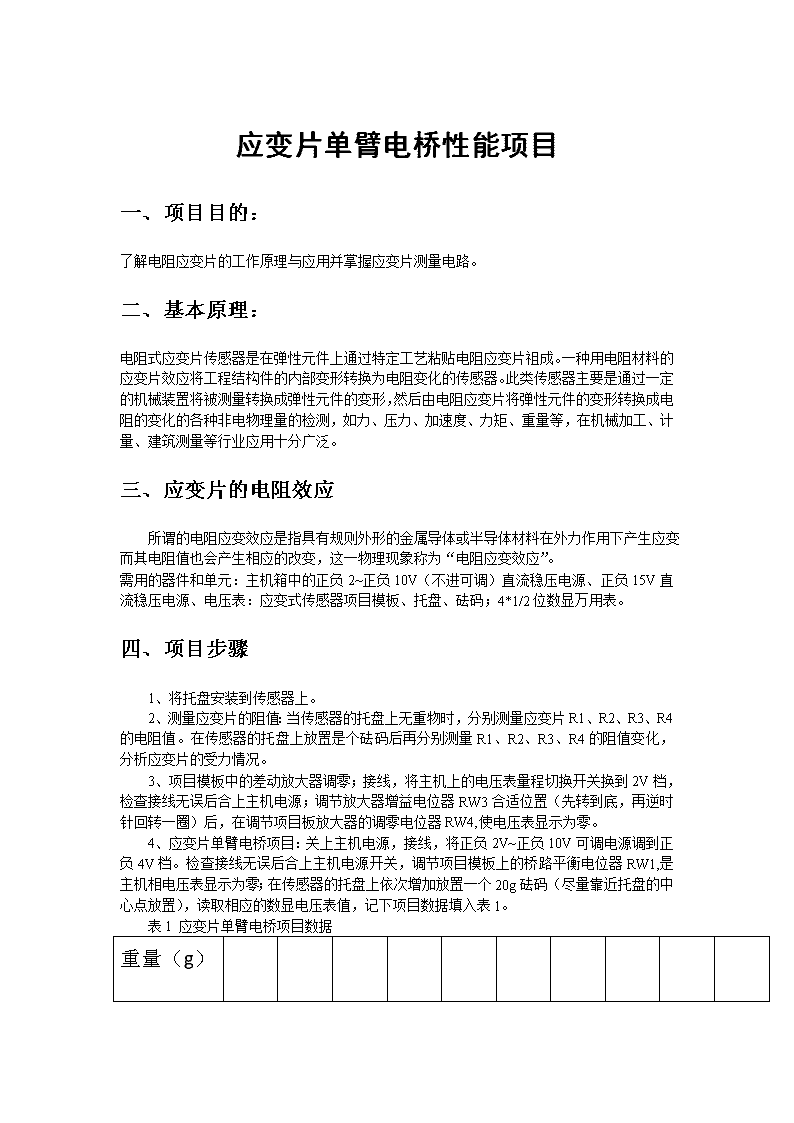

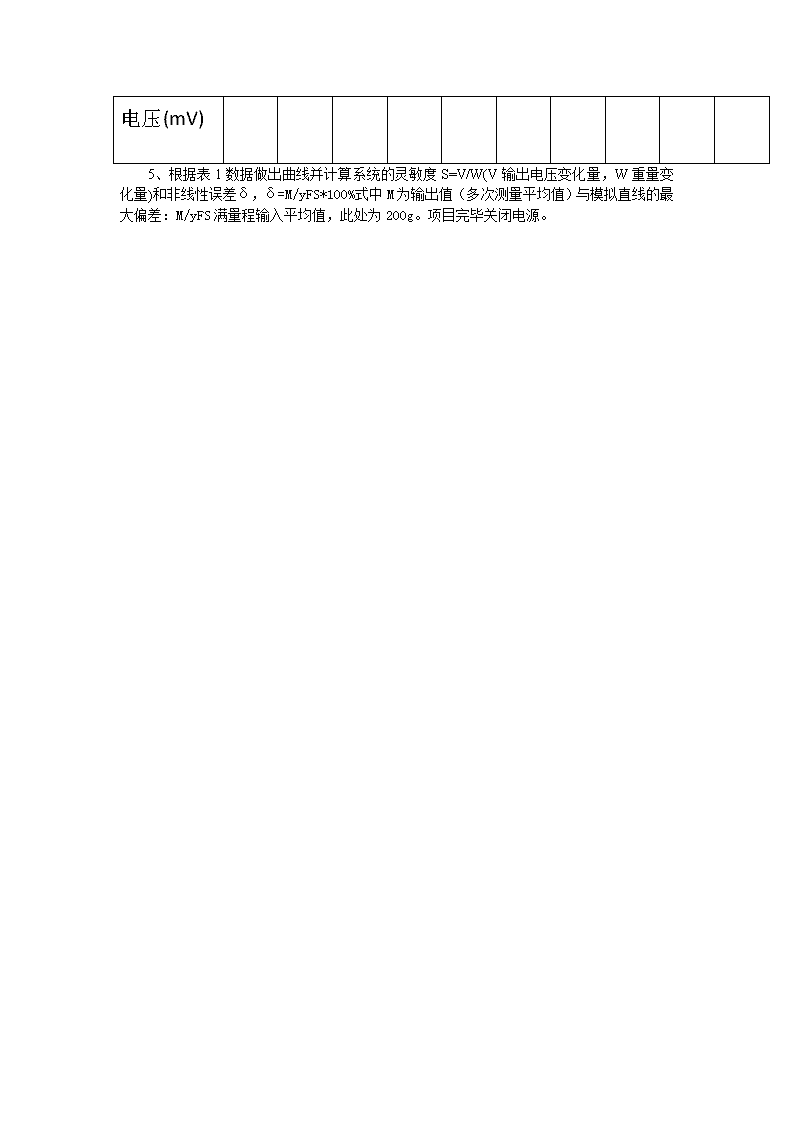

'应变片单臂电桥性能项目一、项目目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。二、基本原理：电阻式应变片传感器是在弹性元件上通过特定工艺粘贴电阻应变片祖成。一种用电阻材料的应变片效应将工程结构件的内部变形转换为电阻变化的传感器。此类传感器主要是通过一定的机械装置将被测量转换成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。三、应变片的电阻效应所谓的电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变而其电阻值也会产生相应的改变，这一物理现象称为“电阻应变效应”。需用的器件和单元：主机箱中的正负2~正负10V（不进可调）直流稳压电源、正负15V直流稳压电源、电压表：应变式传感器项目模板、托盘、砝码；4*1/2位数显万用表。四、项目步骤1、将托盘安装到传感器上。2、测量应变片的阻值：当传感器的托盘上无重物时，分别测量应变片R1、R2、R3、R4的电阻值。在传感器的托盘上放置是个砝码后再分别测量R1、R2、R3、R4的阻值变化，分析应变片的受力情况。3、项目模板中的差动放大器调零；接线，将主机上的电压表量程切换开关换到2V档，检查接线无误后合上主机电源；调节放大器增益电位器RW3合适位置（先转到底，再逆时针回转一圈）后，在调节项目板放大器的调零电位器RW4,使电压表显示为零。4、应变片单臂电桥项目：关上主机电源，接线，将正负2V~正负10V可调电源调到正负4V档。检查接线无误后合上主机电源开关，调节项目模板上的桥路平衡电位器RW1,是主机相电压表显示为零；在传感器的托盘上依次增加放置一个20g砝码（尽量靠近托盘的中心点放置），读取相应的数显电压表值，记下项目数据填入表1。表1应变片单臂电桥项目数据重量（g） 电压(mV)5、根据表1数据做出曲线并计算系统的灵敏度S=V/W(V输出电压变化量，W重量变化量)和非线性误差δ，δ=M/yFS*100%式中M为输出值（多次测量平均值）与模拟直线的最大偏差：M/yFS满量程输入平均值，此处为200g。项目完毕关闭电源。'
