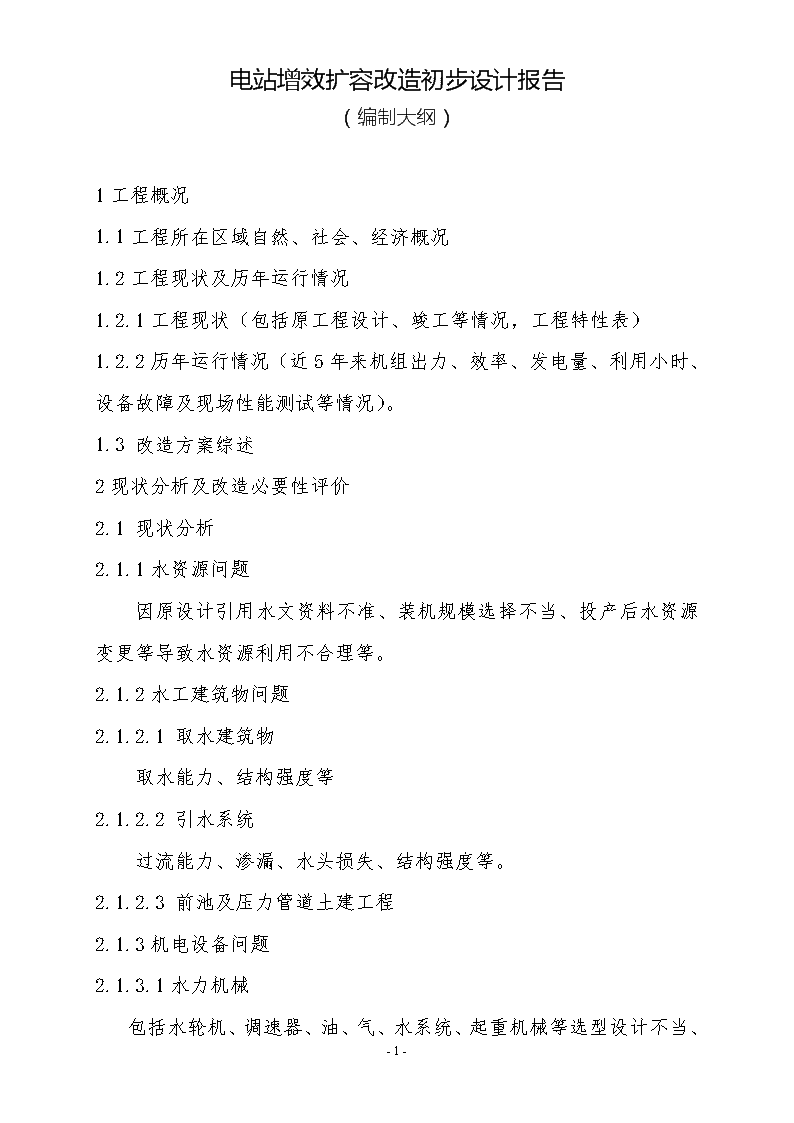

电站增效扩容改造初步设计报告编制大纲

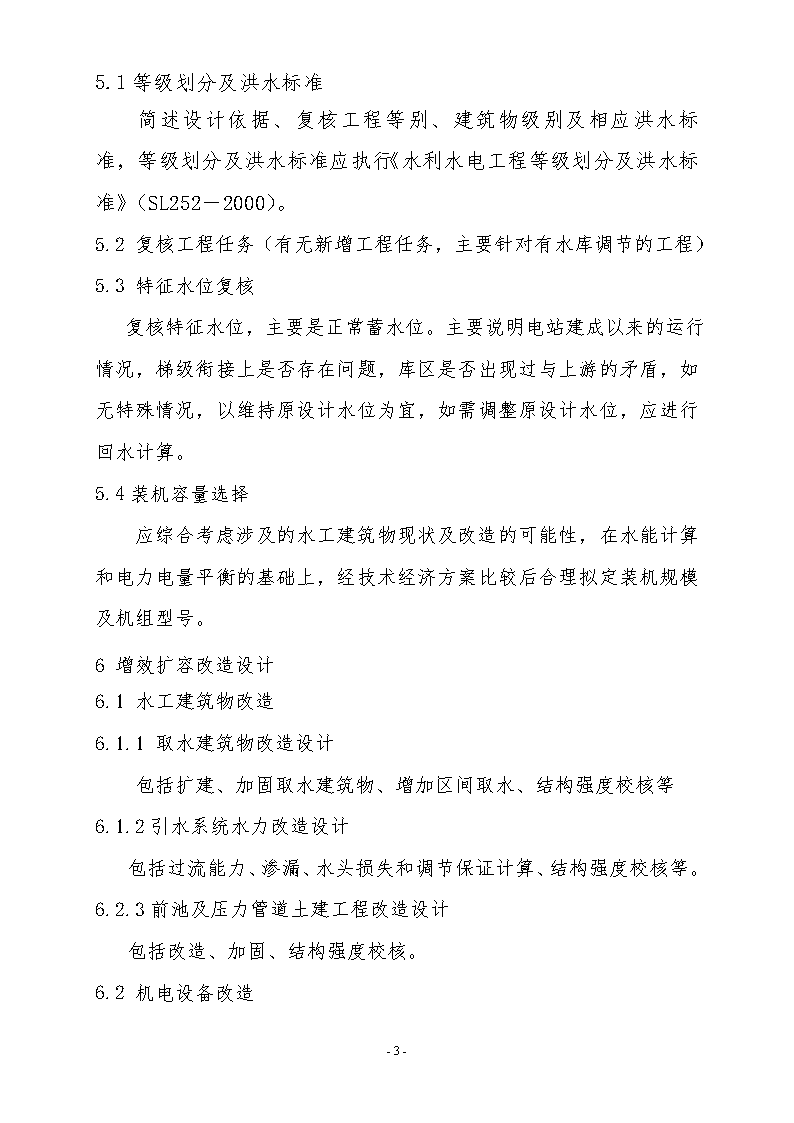

'电站增效扩容改造初步设计报告（编制大纲）1工程概况1.1工程所在区域自然、社会、经济概况1.2工程现状及历年运行情况1.2.1工程现状（包括原工程设计、竣工等情况，工程特性表）1.2.2历年运行情况（近5年来机组出力、效率、发电量、利用小时、设备故障及现场性能测试等情况）。1.3改造方案综述2现状分析及改造必要性评价2.1现状分析2.1.1水资源问题因原设计引用水文资料不准、装机规模选择不当、投产后水资源变更等导致水资源利用不合理等。2.1.2水工建筑物问题2.1.2.1取水建筑物取水能力、结构强度等2.1.2.2引水系统过流能力、渗漏、水头损失、结构强度等。2.1.2.3前池及压力管道土建工程2.1.3机电设备问题2.1.3.1水力机械-6- 包括水轮机、调速器、油、气、水系统、起重机械等选型设计不当、性能差和老化问题。2.1.3.2电气部分包括发电机、励磁装置、主变压器、输电线路及控制、保护、测量等一二次设备的容量匹配、绝缘等级、事故率和老化损耗等问题。2.1.3.3金属结构及其它包括闸门、拦污栅、启闭设备等问题。2.2增效扩容改造的必要性3水文分析及水能复核3.1水文资料分析整理根据河流规划及最新水文资料，对资源利用条件进行分析与评价，重点关注可能增加或减少流量和可能提高或降低工作水头的条件，可利用的弃水量，以及减少水头损失和流量损失的条件。3.2水能复核计算对原电站的入库流量、水位、弃水等有关资料整理分析，从资源合理利用角度，论证是否具备扩容条件。须提供出力保证率曲线、装机-发电量关系曲线等计算成果。4.工程地质对涉及电站厂房扩建，挡水、引水系统新建或改建的规则，应补充地质勘察工作，提出相应的地质建议。若增效扩容工程不存在以上情况且不存在影响工程安全的特殊地质问题时，初步设计阶段可不进行地质勘察工作，但须进行必要的评价或说明。若存在滑坡、泥石流等地质灾害隐患的项目，应进行地质灾害危险性评估。5工程任务与规模-6- 5.1等级划分及洪水标准简述设计依据、复核工程等别、建筑物级别及相应洪水标准，等级划分及洪水标准应执行《水利水电工程等级划分及洪水标准》（SL252－2000）。5.2复核工程任务（有无新增工程任务，主要针对有水库调节的工程）5.3特征水位复核复核特征水位，主要是正常蓄水位。主要说明电站建成以来的运行情况，梯级衔接上是否存在问题，库区是否出现过与上游的矛盾，如无特殊情况，以维持原设计水位为宜，如需调整原设计水位，应进行回水计算。5.4装机容量选择应综合考虑涉及的水工建筑物现状及改造的可能性，在水能计算和电力电量平衡的基础上，经技术经济方案比较后合理拟定装机规模及机组型号。6增效扩容改造设计6.1水工建筑物改造6.1.1取水建筑物改造设计包括扩建、加固取水建筑物、增加区间取水、结构强度校核等6.1.2引水系统水力改造设计包括过流能力、渗漏、水头损失和调节保证计算、结构强度校核等。6.2.3前池及压力管道土建工程改造设计包括改造、加固、结构强度校核。6.2机电设备改造-6- 6.2.1水轮机及其辅助设备6.2.1.1水轮机改造（包括更换与改造方案比较、水轮机选型设计）。6.2.2.2改造前后水轮机性能比较（效率、出力、空蚀、稳定等性能）。6.2.2.3其它辅助设备改造（包括调速系统、油、气、水系统、起重机械改造）。6.2.2发电机及其他电气设备6.2.2.1主接线设计6.2.2.2短路电流计算6.2.2.3发电机改造（包括设备更换与改造方案比较、设备选型、容量匹配等）。6.2.2.4主变压器设计6.2.2.5其他电气设备设计6.2.3自动化系统6.2.4暖通及消防6.3金属结构改造包括闸门、拦污栅、启闭设备等改造。6.4送出工程改造6.4.1升压站改造6.4.2输电线路改造6.5其他工程7工程管理7.1工程管理机构-6- 按照《水利系统农村水电站岗位设置标准》提出工程管理机构设置方案,拟定管理机构的人员编制.7.2运行管理方案7.3可持续发展措施8施工组织8.1施工条件8.2施工导流8.3主体工程施工8.4施工总布置8.5施工总进度9工程概算和经济评价9.1工程概算9.2经济评价附件1工程地理位置图2工程平面布置图（现状及改造后）3工程土建施工图（平面、立面、剖面）4水轮机运转特性曲线图（现状及改造后）5电气主接线图（现状及改造后）6主要机电设备布置图7工程概算书参考资料：农村水电增效扩容改造项目初步设计指导意见、《小型水电站技术改造规程》(GB/T50700-2011)、《小型水电站-6- 初步设计报告编制规程》(SL179-2011)、以及涉及到的水利工程设计规范备注：1、以上编制大纲综合考虑的是一般性增容改造工程的各个方面，对于具体工程，其改造设计必须按以上提纲的角度全面考虑，设计报告原则上按此大纲格式编写，同时也要有针对性地突出改造重点，重点内容须阐述详尽、论证充分，非重点或无关章节，可适当简化或略去。2、如果改造项目涉及挡水、泄水、引水系统和电站厂房改建比较大的，按《小型水电站初步设计报告编制规程》(SL179-2011)的相关内容编写。-6-'
