白家壕移民区集中供水工程初步设计报告

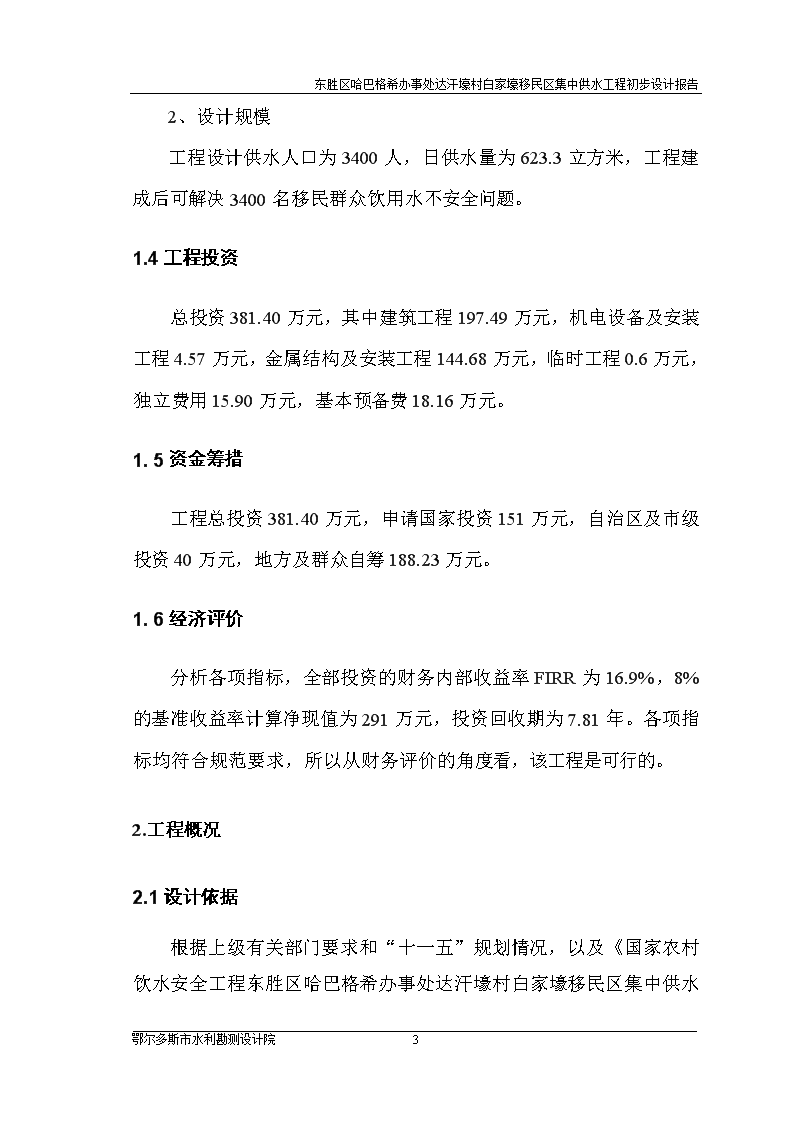

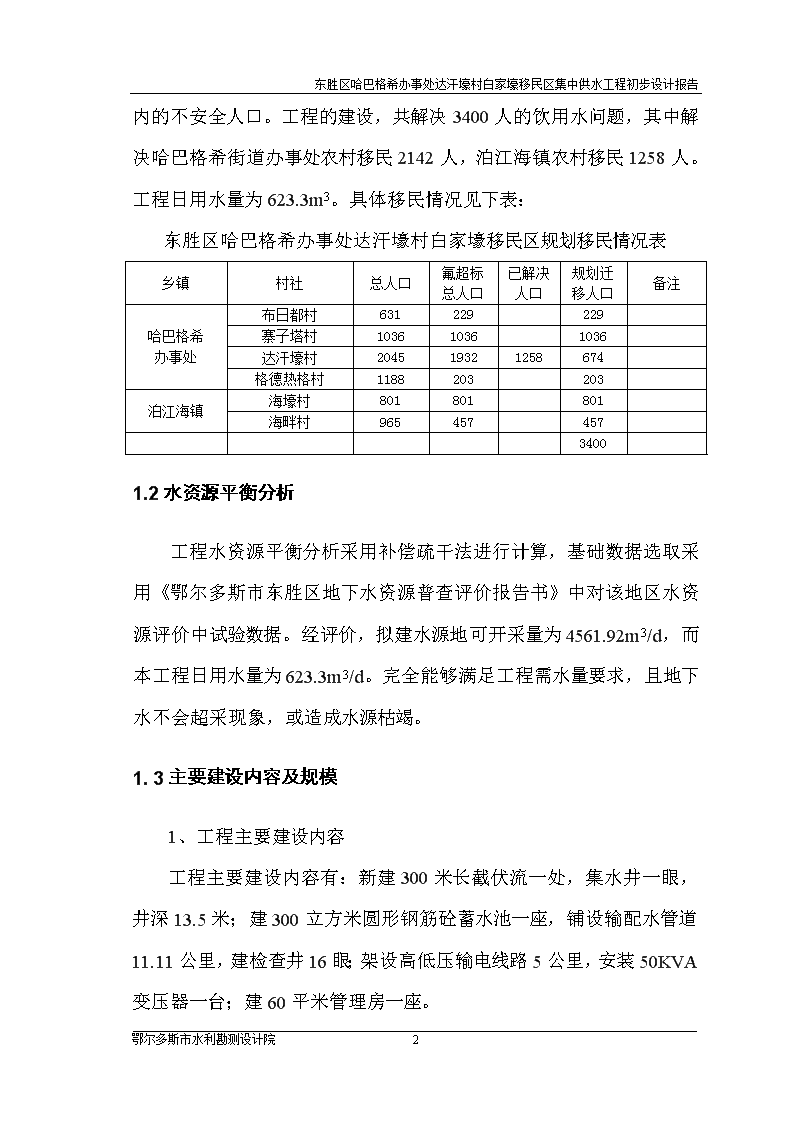

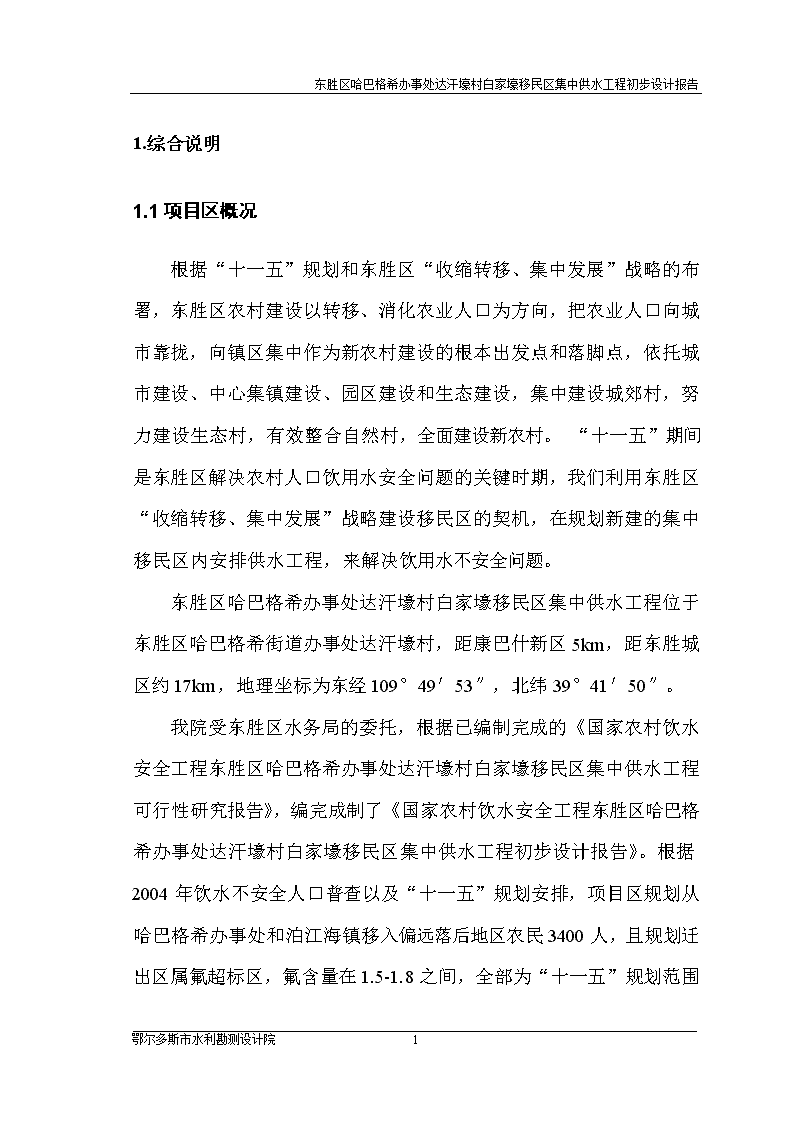

'东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告1.综合说明1.1项目区概况根据“十一五”规划和东胜区“收缩转移、集中发展”战略的布署，东胜区农村建设以转移、消化农业人口为方向，把农业人口向城市靠拢，向镇区集中作为新农村建设的根本出发点和落脚点，依托城市建设、中心集镇建设、园区建设和生态建设，集中建设城郊村，努力建设生态村，有效整合自然村，全面建设新农村。“十一五”期间是东胜区解决农村人口饮用水安全问题的关键时期，我们利用东胜区“收缩转移、集中发展”战略建设移民区的契机，在规划新建的集中移民区内安排供水工程，来解决饮用水不安全问题。东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程位于东胜区哈巴格希街道办事处达汗壕村，距康巴什新区5km，距东胜城区约17km，地理坐标为东经109°49′53″，北纬39°41′50″。我院受东胜区水务局的委托，根据已编制完成的《国家农村饮水安全工程东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程可行性研究报告》，编完成制了《国家农村饮水安全工程东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告》。根据2004年饮水不安全人口普查以及“十一五”规划安排，项目区规划从哈巴格希办事处和泊江海镇移入偏远落后地区农民3400人，且规划迁出区属氟超标区，氟含量在1.5-1.8之间，全部为“十一五”52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告规划范围内的不安全人口。工程的建设，共解决3400人的饮用水问题，其中解决哈巴格希街道办事处农村移民2142人，泊江海镇农村移民1258人。工程日用水量为623.3m3。具体移民情况见下表：东胜区哈巴格希办事处达汗壕村白家壕移民区规划移民情况表乡镇村社总人口氟超标总人口已解决人口规划迁移人口备注哈巴格希办事处布日都村631229　229　寨子塔村10361036　1036　达汗壕村204519321258674　格德热格村1188203　203　泊江海镇海壕村801801　801　海畔村965457　457　　　　　　3400　1.2水资源平衡分析工程水资源平衡分析采用补偿疏干法进行计算，基础数据选取采用《鄂尔多斯市东胜区地下水资源普查评价报告书》中对该地区水资源评价中试验数据。经评价，拟建水源地可开采量为4561.92m3/d，而本工程日用水量为623.3m3/d。完全能够满足工程需水量要求，且地下水不会超采现象，或造成水源枯竭。1.3主要建设内容及规模1、工程主要建设内容工程主要建设内容有：新建300米长截伏流一处，集水井一眼，井深13.5米；建300立方米圆形钢筋砼蓄水池一座，铺设输配水管道11.11公里，建检查井16眼；架设高低压输电线路5公里，安装50KVA变压器一台；建60平米管理房一座。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告2、设计规模工程设计供水人口为3400人，日供水量为623.3立方米，工程建成后可解决3400名移民群众饮用水不安全问题。1.4工程投资总投资381.40万元，其中建筑工程197.49万元，机电设备及安装工程4.57万元，金属结构及安装工程144.68万元，临时工程0.6万元，独立费用15.90万元，基本预备费18.16万元。1.5资金筹措工程总投资381.40万元，申请国家投资151万元，自治区及市级投资40万元，地方及群众自筹188.23万元。1.6经济评价分析各项指标，全部投资的财务内部收益率FIRR为16.9%，8%的基准收益率计算净现值为291万元，投资回收期为7.81年。各项指标均符合规范要求，所以从财务评价的角度看，该工程是可行的。2.工程概况2.1设计依据根据上级有关部门要求和“十一五”规划情况，52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告以及《国家农村饮水安全工程东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程可行性研究报告》，通过专业技术人员对本供水工程进行实地踏勘，并征得相关部门同意，进行本供水工程初步设计报告的编制工作。本设计报告依据的有关主要资料文件：1.《鄂尔多斯市东胜区哈巴格希街道办事处关于呈报部分村社整体移民实施方案的报告》（东哈办发[2008]92号)2.《鄂尔多斯市东胜区泊江海镇关于呈报部分村社整体移民实施方案的报告》（泊政发[2008]70号)3.《鄂尔多斯市东胜区人民政府关于哈巴格希街道办事处部分村社整体移民实施方案的批复》东政发[2008]16号4.《鄂尔多斯市东胜区人民政府关于泊江海镇部分村社整体移民实施方案的批复》东政发[2008]14号5.《内蒙古自治区饮水安全领导小组办公室关于下发饮水安全工程建设部分指导性文件的通知》内人饮[2008]2号6.《东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程可行性研究报告》7．《内蒙古自治区水利厅关于报送《东胜区哈巴格希办事处达汗壕村白家壕移民区饮水安全工程可行性研究报告》审查意见的函8.鄂尔多斯市发展和改革委员会鄂尔多斯市水利局关于下达2009年农村牧区饮水安全项目新增中央预算内投资计划的通知鄂发改发【2009】162号9.《内蒙古水利工作手册（规程汇编）》10.《村镇供水工程技术规范》SL310-200411.《村镇供水站定岗标准》12.《圆形钢筋混凝土蓄水池》中国建筑标准设计研究院13.项目区1：10000地形图52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告14.水利部水总[2002]116号，“关于发布《水利建筑工程算定额》《水利建筑工程概算定额》《水利工程施工机械台时费定额》及《水利工程设计概（估）算编制规定》的通知”。15.《工程勘察设计收费标准》，国家计委、建设部计价格[2002]10号文。16.《关于发布工程建设监理费有关规定的通知》，国家物价局、建设部[1992]价费字479号。17.国家计委、财政部关于水利建设工程质量监督收费标准及有关问题的复函（计司收费函[1996]2号）。18.《水利水电设备安装工程概算定额》水利部水建管[1999]523号文；19.《鄂尔多斯工程造价信息》(2008年第四季度)。2.2项目区概况2.2.1地理位置东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程位于东胜区哈巴格希街道办事处达汗壕村，距康巴什新区北约5km，距东胜城区约17km，地理坐标为东经109°49′53″，北纬39°41′50″。2.2.2气候条件工程位于鄂尔多斯高原腹地，气候呈52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告明显的温带大陆性季风气候，主要特点为冬季严寒而漫长，夏季凉爽而短促，春季多风沙，降水量少，晴天多日照充足，气温日差大，全年主控风向为西北风，雨量集中在夏季。多年平均降水量为388.03mm，各季降水情况为：冬季降水占全年降水量的3%左右，春季降水占全年降水量的16%左右，夏季降水则占全年降水量的65%~70%，秋季降水约占全年降水量的10%~20%，从时空分部上极不均匀。该地日照充足，年日照时数在3200小时左右，全年平均气温在6摄氏度左右，极端最高气温34.4摄氏度，最低气温-29.8摄氏度，气温年差在33摄氏度左右，最大日温差在12-14摄氏度之间，无霜期在150天左右，最大冻土层深1.7米。本地区蒸发旺盛，年蒸发量在2200mm左右。由于地势高，气候干燥，植被稀疏，下垫面松散，加之又是北方冷空气南下的门户，因而全年内平均风速较大，可达3-3.5米/秒，且冬春多大风，冬春在蒙古冷气团的控制下，冷空气侵袭频繁，往往造成寒潮或气旋大风，春季大约有10~23个大风日，约占全年大风日数的45%，是全年大风最多的季节。2.2.3地形、地貌该地为鄂尔多斯高原中部，地形由南北向中间隆起，形成天然“脊梁”，项目区正位于该分水岭南簏，海拨高程在1300～1430米之间。区内属丘陵沟壑区，地形主要可分为侵蚀构造丘陵地形和堆积河谷地形，地貌为高原风沙地貌。丘陵地形分布于河谷以外的广大地区，由白垩系下统粉细砂、粉砂质泥岩、砂砾岩组成，地形起伏较大，切割强烈，相对高差在40～80米，大部分地区基岩裸露，冲沟发育，基岩表面风化作用强烈，植被稀少，水土流失严重。堆积河谷地形主要分布在各沟川中，沟底平缓，两岸陡峭，沟谷形态为“U”字型。沟谷无固定河床，自然坡降0.7152鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告％，沟谷沉积物以砂、砂砾石层为主，两岸不对称地残存有一、二级阶地，边滩、心滩也较发育。本区为地震活动较弱地区，地震烈度为7度。2.2.4工程地质项目区内出露基岩地层主要为白垩系下统志丹群二、三、四、五、六岩段，岩性为紫红色、灰绿色、灰白色砾岩、粉砂质泥岩、砂砾岩为主，厚度大于300m。东南部出露大片K1zh2紫红色大型交错层砂岩，向西向北逐渐变为K1zh3+4和K1zh5、K1zh6土红色、黄绿色砂砾岩、砾岩、泥质砂岩。区内地质构造简单，地层向南西缓倾，区内未见断裂与岩浆岩活动。工程所在地地震烈度为7度。2.2.5水文地质区内地下水的赋存条件与分布规律主要受气候、地貌、地层、地质构造及地表水等因素的控制。地下水按照含水岩类可分为松散岩类孔隙水和碎屑岩类裂隙孔隙水两大类。阿布亥沟的河床阶地中主要是松散岩类裂隙水，松散岩类裂隙水以第四系全新统冲积洪积层（Q4al-pl）潜水含水层为主，岩性上部以含砾中细砂为主，下部有厚约0.5-1.0m的砾石、卵石层，固结松散、泥质含量少，孔隙发育，透水性好，特别是下部的砾石卵石层是强透水富水地段。含水层厚度3.21-4.66m，水位埋深1.12-2.33m，涌水量432.0-480m3/d。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告碎屑岩类裂隙孔隙水主要分布在两岸丘陵区及沟谷底部，含水层主要由白垩系夏统志丹群第二岩段、第三、第四岩段、五岩段、六岩段组成。岩性以泥质砂岩、砂砾岩为主，富水性较差且不均一，揭露潜水含水层厚度13.90-26.48m，水位埋深1.00-6.82m，涌水量1.64-52.70m3/d；揭露承压含水层厚度71.38-164.64m，水位埋深6.16-20.39m，涌水量3.38-25.06m3/d。一级阶地和现代河床中含水丰富，是供水主要开采层，受岩性岩相变化的影响，河谷中部河床中心接近一级阶地前缘部分富水性最好。区域内地下水水质良好，水化学类型以HCO3-Ca、HCO3-Ca·Mg和HCO3-CaNa型水为主，矿化度小于0.5g/L，PH值7.5－7.8，总硬度为7.5－13.9德国度，一般为中性低矿化度的软－微硬水。可以直接用于生活和灌溉用水。取水构筑物形式以大口井加渗渠为最佳。渗渠埋于含水层底部，渗渠位宜选潜流集中、河床断面窄、上下游储水条件好的地段。2.2.6水文、水系简介东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程四面沟系较发育，西靠布洞沟，南临阿不亥沟，东面为吉鲁庆川，项目区正处在三沟围成的台地上。由于布洞沟和附近的阿不亥沟内已布置了相当数量的水源工程，而东面的吉鲁庆川内由于采砂已将含水层破坏，不具备取水条件，通过实地踏勘以及取水量分析，从东西阿不亥交汇处取水，水量能够满足工程取水要求，且从地理位置上分析，距离项目区是最近的，故工程水源地选择在东西阿不亥沟交汇处。阿布亥沟发源于鄂尔多斯高原东西向分水岭的东胜—罕台—柴登一线，由西北向东南径流，在寨子山附近与布洞沟汇合，汇合后流入乌兰木伦河，最终汇入黄河。乌兰木伦河主沟长约103.12km，宽度在52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告500m～1300米之间，流域面积30612km2。阿布亥沟流域面积为297km2，，其中河床62.2km2，丘陵234.8km2。水源地上游流域面积为251km2，主河道长15.5km，比降0.71%，阿布亥沟沟谷两岸不对称，阶地面宽200～1400m，较河床高2～5m，向河床方向倾斜，阶地前缘阶地坎较陡。沟谷两侧为侵蚀构造丘陵地形，地形支离破碎、崎岖不平，基岩裸漏。丘陵多为浑圆状或梁状，与沟底高差20～100m。该河属季节性间歇河流，季节变化剧烈，年内分配不均匀，主要补给为大气降水补给。沟谷中旱季无水，雨季多以洪水形式渲泻，洪水过后水流潺缓。冬季由于两岸阶地或风积沙中地下水的补给，沟谷中主河道及低洼处结冰，一般冰厚0.5m，宽30～50米，最宽处可达150米，融冰期为次年的2、3月份。2.2.7交通电力状况　　项目区位于东胜城区和康巴什新区之间，区内道路四通八达，南边紧临109高速公路，东侧紧靠东康快速干道和210国道，还有东胜区至鄂尔多斯装备制造基地专用道路，项目区至水源有乡村砂石公路连接，交通、通讯非常便利；且电力条件较好，附近有50万KV变电站一座，工程只需架设5km输电线路即可满足工程电力能源要求。2.2.8社会经济状况白家壕位于东胜区哈巴格希办事处达汗壕村，地处东胜区和康巴什新区之间，是鄂尔多斯市打造康巴什新区—东胜区—阿镇“一市三区”的核心地带，为以后城市发展的重要地段，近年来该地经济以成倍的速度增长，经济发展势头强劲，为康巴什新区城市发展拓展区和规划移民地区。项目区52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告为新建移民区，正处在鄂尔多斯装备制造基地规划区内，附近农民经济收入主要靠从事商业和在企业打工为主，以农业、养殖业为辅，年人均纯收入在5000元左右。3.工程设计3.1工程任务及供水规模3.1.1工程任务工程任务为：解决哈巴格希办事处达汗壕村白家壕移民区内规划移民的饮水问题，共规划移民3400人，流动人口为500人。包括哈巴格希街道办事处移入的氟超标人口2142人，泊江海镇移入氟超标人口1258人。3.1.2供水规模3.1.2.1设计参数供水工程设计年限以近期为主，兼顾远期规划，设计年限为15年；用水人口按现有人口的基数自然增长率为7‰预测；其它用水按现行规范要求计算。3.1.2.2供水范围该集中供水工程的建设，只在解决哈巴格希办事处达汗壕村白家壕移民区内规划移民的饮水问题，共规划移民3400人，流动人口为500人。包括当哈巴格希街道办事处移入的氟超标人口2142人，泊江海镇移入氟超标人口1258人。根据公式P=P1(1+a)nP——设计人口（人），52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告P1——现有人口（人），a——人口自然增长率（人）n——设计年限（年）则工程设计人口为P＝3400×（1+7‰）15+500＝4275人。3.1.2.3设计年限现状年：2009年设计年：需水量的预测考虑中、长期预测，供水年限为15年。故本供水工程设计水平年确定为2024年。3.1.2.4设计用水规模设计年限内该区移民区内（2024年）人口将达到4275人。3.1.2.5用水量标准1）生活用水生活用水量标准根据现状并且考虑供水范围内移民房全部为楼房的建设情况，设计按照室内卫生设施齐全取值，根据《村镇供水工程技术规范》SL-310-2004规定，项目区属一类地区，一类工程有卫生设施时最高日用水量为80-110L/人·d，本次设计居民生活用水量按综合定额最高日80L/人·d计算。2）企业用水量企业用水主要为小商店、小企业及洗浴用水，根据《城市给水工程规划规范》GB50282-98，以及将来项目区内的发展，确定企业用水量为2000L/km2·d，经计算，确定企业用水量为200m3/d。3）消防用水量根据《中华人民共和国消防条例》及其实施细则和《村镇建筑设计防火规范》，确定建设消防站一处，用水量考虑同一时间发生一处火灾，每处25L／s，持续时间1小时。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告25×3600×1×1/1000＝180m3此水量不计入用水规模，一旦发生火灾，停止其他用水用于消防。4）管网损失水量和未预见水量管网损失水量和未预见水量按最高日用水量的10-25％计算，本次设计按15％考虑。3.1.2.6工程日用水量计算工程日用水量为623.3m3/d，具体见下表：哈巴格希移民区集中供水工程日用水量计算表序号类别项目单位定额日用水量m3/d1生活用水4275人80L/人·d3422企业用水小型饭店及洗浴等小企业2003管网损失水量和未预见水量按(1)-(2)项总和的15%计81.34合计623.33.1.2.7需水量及供需平衡分析根据拟建水源地可开采水量计算，拟建水源日可取水量为4561.92m3/d，而本工程日用水量为623.3m3/d，该水源水量完全满足工程需水量要求。为了节省工程投资，根据截伏流出水量计算，300m长截伏流出水量为1710.72m3/d，97%保证率出水量为811.26m3/d，可以保证工程用水需求，故工程选择截伏流长为300m（具体水源水量计算见3.3.2）。3.1.3工程等别及主要建筑物的级别根据《水利水电工程等级划分及洪水标准》（SL252-2000）及52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告《防洪标准》（GB50210-94）中的相关规定，结合本工程的实际情况，该水源工程设计日供水量为623.3m3/d，供水对象的重要性为中等，故确定本工程等别为Ⅳ等，主要建筑物为4级，次要建筑物为5级。3.1.4地震设防烈度东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程所在区域位于鄂尔多斯台地中央，地壳完整、稳定，在其附近还没有发生过较为严重的灾害性地震。1996年5月3日在水源地北部121km以外的包头市附近发生过一次6.3级地震，区内稍有震感，但未造成任何损失。根据中国科学院地震局资料：水源地所在地的地震动峰值加速度为0.10g，地震动反应谱特征周期0.45s。按国家地震区划标准《中国地震动参数区划图》（GB18306-2001）划分，属弱震预测区。因此水源地地震的危害性较小。依据该标准附录D《地震动峰加速度分区与地震基本烈度对照表》所示，该区地震基本裂度为Ⅵ度。工程以6级设防。3.1.5地下水水质分析阿布亥沟地下水水质良好，无色、无嗅、无味、透明、无肉眼可见物，PH值7.85，矿化度0.26g/l，水化学类型为HCO3-Ca和HCO3-Ca·Mg型。根据鄂尔多斯市疫控中心水质化验，该水完全符合国家农村人畜饮用水标准，具体见哈巴格希移民区阿布亥沟井水水质化验报告。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告3.2节能设计3.2.1设计依据根据水利部“水规计［2007］10号”文件《转发国家发展改革委关于加强固定资产投资项目节能评估和审查工作的通知》的要求进行设计3.2.2节能措施泵房向工程所耗的电能，一般占泵房用电总量的70-80%，所以泵房的节能问题在设计中要重点设计。水泵的工作状况、流量、扬程，要与工程配水管网的流量相结合，来适应工程用水量和水压变化。本设计采用高位水池自流供水系统为工程供水，上水管道布局上要合理，尽量减少水头损失。设备选型采用节能设备。3.3水源选择工程四面沟系较发育，西靠布洞沟，南临阿不亥沟，东面为吉鲁庆川，项目区正处在三沟围成的台地上。由于布洞沟和附近的阿不亥沟内已布置了相当数量的水源工程，而东面的吉鲁庆川内由于采砂已将含水层破坏，不具备取水条件，通过实地踏勘以及取水量分析，从东西阿不亥交汇处取水，水量能够满足工程取水要求，且从地理位置上分析，距离项目区是最近的，故工程水源地选择在东西阿不亥沟交汇处。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告3.3.1水文地质条件区内地下水的赋存条件与分布规律主要受气候、地貌、地层、地质构造及地表水等因素的控制。地下水按照含水岩类可分为松散岩类孔隙水和碎屑岩类裂隙孔隙水两大类。阿布亥沟的河床阶地中主要是松散岩类裂隙水，松散岩类裂隙水以第四系全新统冲积洪积层（Q4al-pl）潜水含水层为主，岩性上部以含砾中细砂为主，下部有厚约0.5-1.0m的砾石、卵石层，固结松散、泥质含量少，孔隙发育，透水性好，特别是下部的砾石卵石层是强透水富水地段。含水层厚度3.21-4.66m，水位埋深1.12-2.33m，涌水量432.0-480m3/d。碎屑岩类裂隙孔隙水主要分布在两岸丘陵区及沟谷底部，含水层主要由白垩系夏统志丹群第二岩段、第三、第四岩段、五岩段、六岩段组成。岩性以泥质砂岩、砂砾岩为主，富水性较差且不均一，揭露潜水含水层厚度13.90-26.48m，水位埋深1.00-6.82m，涌水量1.64-52.70m3/d；揭露承压含水层厚度71.38-164.64m，水位埋深6.16-20.39m，涌水量3.38-25.06m3/d。一级阶地和现代河床中含水丰富，是供水主要开采层，受岩性岩相变化的影响，河谷中部河床中心接近一级阶地前缘部分富水性最好。区域内地下水水质良好，水化学类型以HCO3-Ca、HCO3-Ca·Mg和HCO3-CaNa型水为主，矿化度小于0.5g52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告/L，PH值7.5－7.8，总硬度为7.5－13.9德国度，一般为中性低矿化度的软－微硬水。可以直接用于生活和灌溉用水。取水构筑物形式以大口井加渗渠为最佳。渗渠埋于含水层底部，渗渠位宜选潜流集中、河床断面窄、上下游储水条件好的地段。3.3.2地下水资源计算与评价1、参数选取根据内蒙古第二水文地质工程地质勘测院二00六年一月份编制的《内蒙古自治区鄂尔多斯市东胜区地下水资源普查评价报告书》中的实测资料确定。①含水层渗透系数K=0.732Q（lgR-lgr）/[(2H-S)S]K——渗透系数，m/dQ——抽水井涌水量，m3/dH——含水层厚度，mS——井中水位降深，mR——影响半径，mr——抽水井半径，m。计算结果见下表：渗透系数计算表孔号H（m）Q（m3/d）S（m）R（m）r（m）K（m/d）井孔位置水源地3.92432.00.883001.5118.8撖家塔②含水层厚度根据控制钻孔实际揭露的厚度，结合水文物探资料和已有机民井资料综合确定。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告③含水层给水度根据室内砂石样分析资料，结合抽水试验与经验数值确定为0.18。④地下水水力坡度根据水文物探资料结合沟谷地形资料确定。⑤沟谷断面宽度根据实测资料确定。⑥降水量依据东胜区气象站近43年资料，多年平均降水量为388.03mm，P=75%的降水量为312.3mm，P=97%时的降水量为186.5mm。⑦大气降水入渗系数风积沙丘地面被松散的第四系全新统风积沙层覆盖，地势波状起伏，切割微弱，很少沟谷发育，该地区取值为0.3；河床与阶地区地面被松散的第四系全新统冲积洪积砂砾石覆盖，地势平坦，该地区取值为0.2；丘陵地区基岩裸露，沟谷纵横，地面切割的支离破碎，大气降水易于流失，该地区取值为0.03。⑧地下水普查评价计算区面积从地形图上实际测量。2、大气降水渗入量计算公式：Q渗=a·X·F/365式中：Q渗——大气降水渗入补给量，m3/da——大气降水入渗系数，F——计算区面积，m2X——流域内多年平均降水量52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告将有关数据代入，计算结果见下表：分区F(m2)X(m)aQ渗（m3/d）河床与阶地42.2×1060.388030.28972.53丘陵178.8×1060.059504.08合计251×10618476.613、地下断面径流量根据公式：Q径＝K·I·H·L式中Q径——地下断面径流量，m3/dK——渗透系数，m/d；I——地下水利坡度，‰H——含水层厚度，（m)L——沟谷断面宽度，(m)将有关数据代入上式，计算结果见下表计算断面K（m/d）H(m)I(‰)L(m)Q径(m3/d)水源地118.8467001995.84、地下水储存量主要计算沟谷内第四系松散岩类也隙潜水的储存量，依据公式：Q储＝F·μ·H计算式中：Q储——地下水储存量，m3F——计算区面积m2，指沟谷内第四系松散岩面积。μ——含水层给水度，H——含水层平均厚度将有关数值代入上式，计算结果见下表计算区F(m2)H(m)μQ储（m3）水源地42.2×10630.1822.79×10652鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告5、地下水可开采量计算阿不亥川主要开采沟谷第四系冲、洪积潜水含水层，该地段最适宜的开采方式是渗渠加大口井，所以可开采量的计算也以渗渠加大口井取水方案为准，采用补偿疏干法计算。（1）可开采量计算①渗渠出水量计算根据公式Q开＝KB式中Q开——渗渠出水量，m3/dB——渗渠长度，mK——渗透系数，m/dH——含水层厚度，mh0——渗渠直径，mR——影响半径，m将有关数据代入上式，计算结果如下表计算断面H(m）K(m/d)B(m)h0(m)R(m）Q开(m3/d)水源地5118.801001500570.24水源地5118.8020015001140.48水源地5118.8030015001710.72水源地5118.8050015002851.20水源地5118.8080015004561.92②一年中无补给期需借用含水层储存量转化成开采量计算计算公式Q开＝B式中：Q开——一条渗渠的出水量，m3/d；52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告B——渗渠长度，m，取截取整个河床；μ——含水层给水度，t开——多年内出现的最长断流时间，天，考虑到东胜地区第年7、8、9月份为雨季，第年3、4月为融冰春汛补给时期，取最长断流时间为240天K——渗透系数，m/dH——含水层厚度，mh0——渗渠直径，m，设计取1m；将有关数据代入上式，计算结果见下表：计算断面H(m）K(m/d)B(m)h0(m)μt开(d)Q开(m3/d)枯水期动用总量m3水源地5118.8010010.18180297.90.7水源地5118.8020010.18180595.80.3水源地5118.8030010.18180893.69.0水源地5118.8050010.181801489.49.2水源地5118.8080010.181802383.18.3从上表计算可以看出，渗渠在无补给期的240天是需动用储存量最大为60.77万m3，而地下水储存量为2279万m3，占阿不亥川储存量的7.11％，区内的储存量可以满足渗渠枯水期借用量。③雨季、融冻季节洪水补给量计算a、一条渗渠单侧影响宽度（L1)计算计算公式L1=式中符号意义同上，将数据代入上式，计算结果见下表：52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告计算断面K(m/d)B(m)H(m）h0(m)Q开(m3/d)L1(m)水源地118.80100、200、300、500、80051297.9957.10b、雨季、融冻季节洪水渗入补给量（Q补）计算计算公式：Q补＝2K1B1L1I1T式中：Q补——洪水渗入补给量，m3K1——表层向渗透系数，取5.4m/d；B1——河水淹没宽度，m，I1——水力坡度，在河谷被洪水淹没时可近似取为1；T——河水淹没河床时间，d。将有关数据代入上式，计算结果见下表：计算断面K1（m/d)B1(m)I1t（d)L1(m)Q补（m3)水源地5.406011957.10.6从上表可以看出，洪水淹没宽度60m时，历时0.4天（9.6小时），渗渠即可获得124.04万m3的洪水入渗补给量，足可补偿渗渠在一年枯水期借用的储存量。根据调查，阿不亥沟地表洪水大于60m的时间一般累计为1~3天。另考虑渗渠结构、原理及影响半径，大口井主要起集水井的作用，本身可开采量不再计算。3.3.3地下水水质分析阿布亥沟地下水水质良好，无色、无嗅、无味、透明、无肉眼可见物，PH值7.85，矿化度0.26g/l，水化学类型为HCO3-Ca和HCO3-Ca·Mg型。根据鄂尔多斯市疫控中心水质化验，该水完全符合国家农村人畜饮用水标准，具体见哈巴格希移民区阿布亥沟井52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告水水质化验报告。根据国家卫生部2006年颁布的《生活饮用水卫生标准》（GB5749-2006），将本区潜水（DK2）水质资料对比列于下表。生活饮用水水质评价表项目国家标准实际资料（DK2）感官性状和一般化学指标色≤15度不得呈异色无浑浊度≤3度透明嗅和味不得有异嗅异味无肉眼可见物不得含有无PH6.5-8.57.85总硬度450mg/l262.6铁0.3mg/l未检出锰0.1mg/l未检出铜1.0mg/l未检出锌1.0mg/l未检出硫酸盐250mg/l72氯化物250mg/l34.5溶解性总固体1000mg/l388.0毒理学指标氟化物1.0mg/l0.32砷0.05mg/l未检出铅0.05mg/l未检出硝酸盐（以氮计）20mg/l2.8镉0.01mg/l未检出汞0.001mg/l未检出铬0.05mg/l未检出3.4方案比较3.4.1输水线路选择3.4.1.1方案一工程总体布置方案为：在东西阿布亥沟交汇处新建截伏流工程一处，长300m，平均深10m，集水井一眼，成井内径4m，深13.5m；工程拟采用调节水池自流供水，在项目区附近的山丘上新建高位水池1座，容积为300t；水源工程和高位水池之间铺设UPVC输水52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告管道，管道外径为160mm，长度为9610m；因新建楼房时开发商已将室内管道铺设完毕内，只需铺设主配水主管道1500m即可。工艺流程图为：消毒浅层地下水→大口井→电潜泵→上水管道→高位水池→配水管道→用户3.4.1.2方案二工程总体布置方案为：在东西阿布亥沟交汇处新建截伏流工程一处，长300m，平均深10m，集水井一眼，成井内径4m，深13.5m；工程拟采用变频恒压供水系统供水，共需安装变频恒压系统一套，铺设上水管道9430m，入户管道新建楼房时已铺设完毕，只需铺设配水主管道1500m就能满足工程供水要求。工艺流程图为：消毒浅层地下水→截伏流→电潜泵→变频装置→上水管道→配水管道→用户3.4.2方案比选一、方案一采用高位调节水池供水，方案二采用变频恒压供水，方案二对电力要求较高，不能保证在短时停电内供水，相比供水保证率较方案一底。 二、工程建成后，由于变频恒压供水系统技术含量较高，维修不方便，而方案一只有一台水泵，管理方便，维修简单，对管理人员技术要求不高，工资较低，年运行成本也较低。 三、方案一总投资为381.40万元，方案二总投资为468.54万元，工程在投资方面方案一较优。 52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告根据以上比较，我们推荐方案一为作为工程供水方案。3.5水源工程设计3.5.1渗渠设计根据104地质队对拟定水源地实地勘探，利用补偿疏干法对对水源地可开采水量计算的结果，结合工程需水量要求，设计截伏流总长为300m。截伏流开挖断面形状为梯形，平均开挖深10m，顶宽54.5m，底宽2.5m，平均边坡为1：2；为施工方便在距地面3m处和6m处设两条施工便道，宽3m。渗渠内设无砂钢筋混凝土滤水花管，直径为1m，壁厚0.1m，管道接口处包100目的尼龙纱防淤层；在管外围设0.3m厚4-8cm砂砾石滤料、0.2m厚2-4cm砂砾石滤料和0.8m厚的粗砂滤水层；最后用河道内的天然河床砂回填。具体见渗渠横、纵断面图。3.5.2集水井设计为使渗渠水自流汇集，以便用泵提取，在渗渠左端设集水井1眼。集水井采用人工开挖，吊土运土法施工。集水井坐标为东经109°44′388，北纬39°42′573，井壁为现浇钢筋混凝土结构，砼标号C20，成井内径为4m，深13.5m，井壁厚0.25m，外设0.5m厚的滤水石，井口设2.5m高的防洪井管，管内径和集水井相同，结构为钢筋砼结构。井壁内侧设清淤爬梯，间距为40cm，在距井口下2m外设一工作台，与井口用钢爬梯连接。防水井口用52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告现浇钢筋砼封口，并设检查孔、通气孔，检查孔用铁盖封孔。具体见集水井结构图。3.5.3水源地防洪设计因工程水源在行洪河道内，且集水井位于河道的一级阶地上，本次设计对水源处的洪水进行分析，以保确保水源安全。本次洪水计算利用《内蒙古自治区水文手册》公式进行推算。1、洪峰流量计算根据防护对象级别以及对加快地方经济发展的重要作用，按照《防洪标准》（GB50210-94）的规定确定，防洪标准采用50年一遇设计，100年一遇校核。计算公式采计算公式为：Qm=CFnQmp——多年平均洪峰流量（m3/s）；C——与流域自然地理特征有关的经验参数；n——面积指数；F——流域集水面积（km2）。Qmp=KpQmQmp——设计标准P的洪峰流量（m3/s）；Kp——不同频率的模比系数。经计算，50年一遇设计洪峰流量Qmp=2233.92m3/s，100年一遇校核洪峰流量为2762.33m3/s。具体见下表：阿布亥沟水源地洪峰流量计算表断面名称设计标准CFnQmKpQmp阿布亥沟P=2%10.62510.67429.65.22233.9252鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告P=1%10.62510.67429.66.432762.332、设计洪水位计算根据V=1/n·R2/3·I1/2计算，V——过水断面平均流速；n——糙率系数；R——水力半径；I——比降设计洪水位计算见下表：洪水水位计算表断面名称频率QmpInR断面面积水深洪水水位阿布亥沟P=2%2233.927.10.030.978142.91338.9P=1%2762.337.10..031.09463.01339.0确定河道设计洪水水深为2.9m，校核洪水水深为3.0m。经计算：井位地面高程为1338.0m，则需要在井口处做1.5m高的防护。根据防洪计算，集水井位置100年一遇洪水水位为1439m，设计集水井口高程为1440.5m，较校核洪水位高1.5m，且井口采用全封闭式设计，只留通气孔，同时为防止洪水冲刷，在集水井筒上游设一10m*20m厚2m的铅丝石笼防护台，形状为三角形，通过封闭和防护，确保水源井在百年一遇洪水下安全度汛。3.6净水设计工程水源取用水为潜层地下，水质良好52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告，供水利用高位水池调节进行供水，工程的消毒措施采用在蓄水池内投放药剂消毒，投放位置选择在池中，消毒方法为：根据卫生部门对水质进行定期检测为依据，由卫生部门技术人员指导，在给蓄水池内注水时关闭出水管闸阀，在蓄水池投药孔内适时投放适量消毒剂进行消毒，药品主要以液氯、漂白粉、次氯酸钠为主，投放完后以30分钟融合为时限，然后开启出水管闸阀进行供水。3.7输水管道设计工程从水源至高位水池距离为9610m，拟采用每天十三小时分三次补水的方案进行设计，根据流量与管径关系比对，管道流量选择为50m3/h，通过近年来已建成工程的运行比较，UPVC管道具有安装方便，耐腐蚀寿命长等优点，管采均采用UPVC塑料管。3.7.1输配水管道布置由截伏流至高位蓄水池，距离为9610米，两地间高差为1410.0-1336.0=74米；井深为13.5米，动水位为1329.0米；则最大提水高差约为81米。3.7.1.1上水管道管径及管材选择工程上水管道流量为50m3/h，上水管道管径据经济流速确定，根据《村镇供水工程技术规范》SL310-2004管道设计经济流速0.9-1.2m/s，工程取1m/s，根据公式：D=（4Q/πv）1/252鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告式中：D——计算管内径，mm；Q——设计流量，m3/s；V——设计流速，m/s；经计算：D=133mm，工程采用管道外径为160mm的UPVC管道。根据工程规模、常用管材技术比较以及东胜区近几年来使用管材的综合评价，本工程拟采用UPVC型管材。3.7.1.2上水管道水头损失计算依据《村镇供水工程技术规范》SL310-2004，水头损失采用公式：hf=0.Q1.774/d4.774×Lhf——沿程水头损失（m）Q——管道流量（m3/s）d——管道内径（m）L——管道长度（m）根据用户用水量，本工程采用13小时分三次上水，流量为50m3/h，管径采用DN160管道，管道沿程水头损失hf=38m。局部水头损失按照沿程水头损失的10%计，则工程管道的局部水头损失为3.8m。则管道总的水头损失为81+38+3.8=122.8m，管道压力采用总水头损失减去井深在乘以1.5计算，管道压力为1.74MPa。管道压力选择为1.6MPa。3.7.2管道壕设计管道布置时，我们尽量选择直线布管，有条件时沿着道路铺设，避免穿越沟道，占农田的原则，进行布置铺设。当地最大冻层深度为52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告1.5m，确定管道壕开挖深设计为1.8m，开挖断面为梯形，开口宽2m，底宽1m，铺设管道时，在管底铺设10cm的细沙。3.8配水管道设计3.8.1供水规模根据日用水量计算，本工程供水规模为623.3m3/d，其中：人畜饮水342m3/d，其它用水量为281.3m3/d。3.8.2配水管网设计流量计算根据有关规定时变化系数取K时取2。Q配=K时Q（设计规模）/24=2×623.3÷24=51.94(m3/h)=14.43(L/s)该移民区区内建筑全部为楼房，建筑群较集中，根据《村镇供水工程技术规范》SL310-2004规定，只需确定最不利点水头以及最低用水户高程，以确定高位调节水池的安装高程。工程最不利点位置地面高程为1371m，最高建筑为五楼，最不利点距高位水池管道长1500m，全部为DN160，管道沿程水头损失为：hf=0.Q1.774/d4.774×L=9.1m局部水头损失按照沿程水头损失的10%计，为0.91m52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告，则总水头损失为10.23m。管网水力计算见下图：3.9高位水池设计3.9.1高位水池位置选择根据管网水力计算及实地踏勘，工程高位调节水池新建在项目区东南面的山顶上。根据《内蒙古自治区饮水安全工程设计要点》，单层建筑水头按5m计算，每增加一层按4m计算，则需要水头为1371+10.23+5+4×4=1406.23m，调节水池安装低高程最低为1406.23m。根据地形条件，计算池底高程处坡度较陡，施工难度大，为减少施工难度，我们将蓄水池放置在山的顶部，此处较为平缓，且开挖量少，便于开工，调整后的高位水池底高程为1410m。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告3.9.2高位水池设计高位蓄水池为工程的主要调节构筑物，建在供水区附近的山丘上，经水力计算池底高程为1410米。按工程规模，地形条件和有关规定，工程选用由中国建筑标准设计研究所出版的《圆形钢筋砼清水池》标准设计图集，96S815定型设计中全地下池顶覆土1.0m厚的圆形钢筋混凝土蓄水池，有效容积为300m3。土方采用机械开挖，坑底打0.1m厚的砼垫层，标号为C10；蓄水池为现浇钢筋混凝土整体结构，砼标号C25。池内径为11.1m，内高为3.5m，底板厚0.2m，侧壁厚0.25m，顶板厚0.15m，池内设1根钢筋混凝土支柱，规格为0.3×0.3×3.5m。池顶设圆形钢筋混凝土检修口，内径为1.0m，高1.2m，壁厚0.2m，检修口用木盖密封，规格D=0.8m，在池顶设2根Φ100通风管高2.4m，设水位传感器孔，池壁埋设Φ110的铸铁溢流管，进出水管和排污管。池内用素灰和1:2砂浆交替抹面防渗，厚0.02m，池外及支柱用1:2砂浆抹面厚0.015m。具体见：圆形钢筋混凝土清水池(300T)结构图及配筋图。3.10加压泵站设计3.10.1水泵设计参数工程从水源工程到高位水池之间的最大高差为76m，水源井静水位距井口高差为7m，则管道总水头损失为74+7+38+3.8=122.8m。根据流量和系统扬程选择泵型：查水泵基本参数及价格表手册，52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告确定工程采用泵型号为250QJ50-140/7型潜水电泵，其性能参数如下表：水泵型号流量（m3/h）功率(kw)扬程(h)备注250QJ50-140/750371403.10.2机房布置设计工程水泵形式为潜水泵，只需在水源工程附近新建管理房一套就能满足工程需求。管理房结构为砖混结构，建筑面积为60m2，详见泵房平面布置图及泵房结构设计图。4、施工组织设计4.1施工条件1、交通条件东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程位于康巴什新区附近。距东康快速干道仅2公里，交通十分便利，本供水工程主体为水源工程、高位水池工程、管道工程、机电设备配套工程等。工程建设拟在汛期前完成水源工程建设。所有这些工程建设目前开工不受任何地物、地形条件的影响。2．施工场地条件项目区位于丘陵地区52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告，施工场地条件较好。在具体布置中、根据本工程特点和施工地段的地形、地质条件及现场实际条件，合理布局，统筹安排，力求合理、紧凑、厉行节约、经济实用、方便管理，确保各施工时段内的施工均能正常有序和安全高效地进行。同时，尽量少占耕地，对施工区及周围环境进行有效的保护。3．施工供电条件工程拟在开工前就进行电网架设，工程施工用电采用电网供电，电力条件能够满足工程需求。4．建筑材料供应条件工程所需砂子、碎石等建筑材料由当地料场购买成品料，汽车运输到工地。水泥从东胜建材市场购买，运距17km。工程所需的材料、燃料均为汽车运输到工地仓库。在施工现场修筑一些临时道路，可满足施工需要。本工程所需钢材、柴油、汽油等均可从东胜区当地购买，市区至各工程施工现场的运距为17km。4.2主体工程施工1．渗渠渗渠施工主要内容有：土方开挖，基坑排水，滤水管铺设，滤料填筑，土方回填等。渗渠土方开挖采用1m3正铲挖掘机与74KW推土机配合施工，由挖掘机开渠，推土机推送土方。排水采用电动潜水泵置于基坑内排水，基坑设在渗渠右端，基坑内水由潜水泵抽出送到下游，滤水管铺砌，下游防渗土工布铺设均采用人工做业；滤水石，粗砂采用翻斗车倾倒于渗渠内，人工平摊；最后由推土机回填土方，并整平。2．集水井52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告主要内容有：集水井土方开挖、井圈钢筋砼浇筑，井口密封工程等。集水井土方开挖采用人工开挖、卷扬机吊土出土，电潜泵排水；钢筋采用机械制做人工绑扎，模板采用组合钢模板立模成形，砼浇筑采用机械拌制，胶轮车运送，人工入仓，1.1KW振动器振震捣密实。根据防洪需求，集水井井口高出地面2.5m，井口用楼板封口，M10号砂浆抹面，预留70*70的检修孔。在集水井前方做钢丝石笼防护，形状为等腰三角形，底边长10m，高15m，石笼厚2m。3、高位水池蓄水池施工主要内容包括：土石方开挖，钢筋制安，模板制安，砼拌合浇筑，防渗抹灰，土方回填等。土石方开挖主要采用1m3挖掘机开挖、74KW推土机送土方作业；钢筋制安，采用14KW钢筋调直机，20KW钢筋切断机下料，Φ6-40钢筋弯曲机制做，25KVA电焊机焊接，人工绑扎安装，模板采用组合钢模板，立模成型；砼拌膈浇筑采用0.4m3搅拌机拌合砼,胶轮车送砼，人工浇筑，1.1KW插入式振动器振捣；防渗抹灰采用0.4m3浆搅拌机拌合，胶轮车运人工分层抹面；土方回填采用74KW推土机回填、整平。4、管道工程管道槽开挖采用机械开挖，就近堆放。施工工序为：开挖、管道安装、回填、打压试验、冲洗。各段管道工程开挖石方基本为第四系松散层，全部采用1m3挖掘机挖运至管沟一侧临时堆存，在堆存土石方与管沟外边缘之间留出足够的空间用于临时放置管道。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告管道安放前，先行铺设碎石垫层，填筑碎石料均按自采考虑，人工填筑整平，管道均自厂家订购并采用载重汽车运至施工现场，汽车吊吊运就位安装。管道应在沟底标高和管沟质量检查合格后方准铺设。管道安装必须严格按照《给排水管道工程施工及验收规范》（GB50268-97)进行施工。管道试压合格检查完毕后，应立即进行回填。采用推土机推运土石方进行回填，回填时，管道两侧应同时均匀回填，以免管线水平移位。管道上部应优先填筑工程开挖的土方，回填土方时应先填细土，防止石块损伤管道，管侧和管道上部厚度0.5m范围内的回填土应采用蛙式打夯机分层夯实，其他回填土采用拖拉机压实即可。管道工程土方平衡后剩余土石方就近摊平弃于管道上部，不计占地。4.3施工总布置施工总布置的规划原则：节约用地，交通顺畅，方便生产与生活，结合地形条件。根据工程规模及施工项目，现场需要布置的主要辅助工程有：砼拌和系统、钢筋模板加工厂、各类仓库、施工机械停放场、施工人员生活区等。为了节约用地，本区的辅助企业临时设施主要沿进场公路两侧集中布置。1．砂石料系统本工程各施工区的砂石料及块石料在各施工区只需要砂石料堆放地，按类堆放即可。2．砼、砂浆生产系统根据施工强度，砼的拌和选用0.4m3砼拌和机共1台。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告3．其它辅助设施施工用水主要是砼及砂浆的拌和、砼的养护及生活用水。在工区总体布置。施工用电对于取水建筑物采用柴油机发电供应。4.4工程施工布置及工期安排根据该工程的工程规模及当地政府的意见，该工程施工总工期为4个月，即从2009年4月底开始施工至2009年10月初竣工，2009年12月交付使用。2009年5月初水源井及截伏流工程同时开工建设，至2009年6月底水源工程完工；2009年6月初管道工程及高位水池同时开始施工，2009年9月初管道工程和高位水池全部完工；2009年10月初工程全部完工，2009年9月至2009年12月试运行，运行合格后交付使用。施工进度计划表序号工程项目工程进度2009年4月5月6月7月8月9月10月11月12月1施工准备2渗渠工程3集水井工程4管道工程5高位水池6竣工收尾5.投资估算及资金筹措方案5.1投资估算依据及方法1．编制原则52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告在编制投资概算过程中，本着实事求是的原则，按现行水利部有关规定、定额、费用（率）标准和2008年第四季度工程所在地市场的材料、设备价格水平编制。部分项目无定额的按已实施的同类项目发生价格确定。2．编制依据（1）文件依据①水利部水总[2002]116号，“关于发布《水利建筑工程算定额》《水利建筑工程概算定额》《水利工程施工机械台时费定额》及《水利工程设计概（估）算编制规定》的通知”。②《工程勘察设计收费标准》，国家计委、建设部计价格[2002]10号文。③《关于发布工程建设监理费有关规定的通知》，国家物价局、建设部[1992]价费字479号。④国家计委、财政部关于水利建设工程质量监督收费标准及有关问题的复函（计司收费函[1996]2号）。⑤水利工程设计工程量计算规则。⑥《鄂尔多斯工程造价信息》(2008年第四季度)。（2）定额依据①建筑工程采用水利部水总[2002]116号文发布的《水利水电建筑工程概算定额》；②设备安装工程采用水利部水建管[1999]523号文发布的《水利水电设备安装工程概算定额》，不足部分采用相关专业定额进行补充；52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告③施工机械台班费采用水利部水总[2002]116号文发布的《水利水电施工机械台班费定额》。3．取费依据及计算方法（一）基础单价（1）人工预算单价按水利部水总[2002]116号文发布的《水利工程设计概（估）算编制规定》，工程所在地为七类工资区，地区工资系数为1.0，施工津贴取5.3元/天，结合工程具体情况，人工工资计算结果为：工长：5.57元/工时高级工：5.23元/工时中级工：4.52元/工时初级工：2.42元/工时（2）材料预算价格材料价格依据《鄂尔多斯工程造价信息》（2008年第四季度）提供的东胜区建筑工程材料信息参考价。价格水平年为2008年。主要材料预算价格：包括材料原价、包装费、运杂费、运输保险费、采购及保管费。工程所需主要材料原价采用东胜区2008年第二季度市场价，汽车运输计入货源地至工地运杂费。材料采购及保管费按材料运到工地仓库价格的3％计算。主要材料预算价格，水泥为棋盘井蒙西水泥厂生产的普通硅酸盐水泥，东胜建材市场公路运输，运距17km；建筑工程用砂石料在东胜区就近购买；燃料在东胜城区购买，公路运输，运距17km。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告采用工程所在地建筑安装工程材料预算价格加至工地运杂费，作为本工程的次要材料预算价格。其它材料预算价格：参考工程所在地区的工业与民用建筑安装工程材料预算价格或信息价格。具体详见主要材料、林草预算价格汇总表。（3）施工用水、用电价格水、电价格采用当地水利、电力部门规定的价格。具体详见主要材料预算价格汇总表。（4）施工机械台时费施工机械台时费根据水利部文件水总[2002]116号《水利工程施工机械台时费定额》及有关规定计算。具体详见施工机械台时费汇总表。（5）砂石料预算单价工程砂石料由附近料场自行直接开采，根据施工组织设计计算砂石料单价；块石由施工单位自行从料场购买，汽车运输，计入料场至工地运杂费。砂石料预算价格详见附表。（6）混凝土材料单价根据设计确定的混凝土标号、级配和龄期，分别计算出每立方米混凝土材料单价。其混凝土配合比的各项材料用量，参照《水利建筑工程概算定额》附录混凝土材料配合表计算。（7）主要设备价格主要设备价格根据厂家报价和市场调查价格平衡确定。设备运输费用按设备原价的6.0%计，采购及保管费按设备原价、运杂费之和的52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告0.7%计。运杂费综合费率为6.7%。（二）工程单价工程单价由直接工程费、间接费、企业利润、税金组成。①其他直接费，建筑工程取直接工程费的4%，安装工程取直接工程费的4.7%。②现场经费：土方工程取直接费的4%，石方工程取直接费的6%，砂石备料工程（自采）取直接费的2%，混凝土、模板工程取直接费的6%，其他工程取直接费的5%，安装工程按人工费45%计。③间接费：土方工程取直接工程费的4%，石方工程取直接工程费的6%，砂石备料工程（自采）取直接工程费的2%，模板工程取直接工程费的6%，混凝土工程取直接工程费4%，其他工程取直接工程费的5%，安装工程按人工费50%计。④企业利润：按直接工程费和间接费之和的7%计算。⑤税金：取直接工程费和间接费和企业利润的3.22%计算。（三）概算编制本工程由建筑工程、机电设备及安装工程、金属结构设备及安装工程、临时工程、其它费用、工程征地移民补偿费、预备费六个部分构成工程静态总投资。（1）主体建筑工程主体建筑工程按设计提供的项目和工程量，根据施工组织确定的施工方法，以工程量乘以单价进行计算。（2）机电和金属结构设备及安装工程52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告按设计提供的清单，采用工程量乘单价计算。（3）施工临时工程根据水总[2002]116号文规定及施工组织设计提供的工程计算。其他施工临时工程按工程一至四部分建安工作量的4%计算。⑥其他费用计取依据《水利工程设计概（估）算编制规定》计算。（4）独立费用按水总[2002]116号文规定及工程的具体特点计算，勘察设计费按国家计委、建设部发布的计价格［2002］10号文《工程勘察设计收费管理规定》计列。（5）预备费基本预备费可行性研究阶段按工程一至五部分投资合计的5%计算，价差预备费不计。5.2概算表5.2.1工程投资概算表工程投资概算见表5-1。工程投资概算表表一单位：万元编号工程或费用名称建安费设备费其它费合计占静态总投资(%)一第一部分建筑工程197.49　　197.49　二第二部分机电设备及安装工程0.424.15　4.57　三第三部分金属结构及安装工程13.16131.52　144.68　四第四部分施工临时工程　　0.600.60　五第五部分独立费用　　15.9015.90　六一至五部分合计211.06135.6716.50363.24　52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告七基本预备费（5%）　　　18.16　八总投资　　　381.40　5.2.2工程部分投资概算表详见投资概算书。5.3资金筹措工程资金筹措方式按照国家、省级、市级、地方政府及群众自筹方式筹措。工程总投资381.4万元，其中国家投资153万元，省级及市级投资40万元，剩余188.4万元由东胜区人民政府及当地群众投资。6.工程管理东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程是东胜区又一处较大型输配水的供水工程，切实做好工程管理工作是该项工程充分发挥效益的保障，是提高当地群众生产生活质量，促进经济开发区迅速发展的基础。工程建后成立专门的管理机构，按照现代企业管理制度进行管理。6.1机构设置及人员编制根据国务院批准发布的《水利工程管理体制改革实施意见》（国办发[2004]45号文），由水利部、财政部共同编制的《水利工程管理单位定岗标准》，确定生产、经营管理必要环节的人员和辅助生产人员。按照现代企业管理制度设置相应的管理机构。根据本工程的建设内容，本项目的管理机构配置，建议52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告成立东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程管理站，下设办公室、生产技术管理室，具体负责该供水工程的日常运行、经营管理、维修及养护等工作。总计需要行政和各类技术人员7人，具体编制见表6-1。机构设置及人员编制表表6-1部门定编人员主要职责名称职数人数管理站站长11重大问题的决策者，负责整个技术、经营和安全生产等办公室主任12负责办公室的全面工作职员1秘书、人事、档案、宣传、文印、通讯、日常保卫等生产技术室主任14负责生产技术的全面工作职员3负责水源井和生活场所管理和维护工作6.2主要管理设施6.2.1工程管理范围和保护范围1．管理范围（1）水源工程管理范围为流域影响范围上游2km，下游1km，以及截伏流上游河道；（2）水源井永久性道路一条。2．保护范围水源工程范围水源上游2km，下游1km以及上游整个河道为工程保护范围。保护范围内的土地及附着物权属不变，但为了保护工程安全运用和防止水土流失及污染水质，任何单位和个人不得从事对工程安全有危害的作业活动。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告6.2.2交通和通信设施1．交通设施为了满足工程管理的需要，应配备必要的交通工具。根据供水项目的实际情况，配置的交通工具见表6-2。交通工具配置表表6-2序号名称及规格单位配置数量备注1面包车辆12摩托车辆22．通信设施为了工程的控制调度运行和工程的管理维护，必须配置对内和对外的通信设施。供水工程管理站通信系统和设备的具体配置需满足工程管理要求，工程管理和保护区移动电话信号较好，利用附近通讯网络，安装程控电话3台，配置无线通讯设备4部。6.3工程管理运用东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程是以解决移民区内居民生活为主的供水工程，应根据任务的主次，优先满足生活用水，制定供水调度计划，协调用水矛盾，以最少的水资源获得最大的社会、经济效益。6.3.1工程调度运用工程调度是整个供水工程运行中的重要环节，是体现供水工程经济效益、社会效益和自身经济效益的一项最关键性工作。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告1．调度原则（1）根据用水户的需求适时调度。（2）坚持计划用水和按市场经济配水相结合的原则。2．制定供水计划（1）管理站应加强与当地政府主管部门的联系，分析水资源条件，以便及时提出取水计划，保证用水需求。（2）确定全年需水量。根据用户全年计划用水水量，考虑沿途损失水量，确定供水总和供水流量。3．调度运用（1）在满足供水计划前提下，通过水源井和机组的运行调度和工况调节，确保机泵高效运行。（2）检查工程设施状况。包括输水工程管理道路、通信工程等。（3）提出和解决运行前需要完成的工作。包括学习有关文件及上岗培训、明确值班人员、车辆的值班地点和联系方式、安排好一线职工的生活问题、抓紧解决工程检查中发现的问题等。（4）运行前一天，将所有计量器具数字记录核定好，报生产技术处，运行中按规定记录所有数据并及时上报。（5）加强送水期间的通信值班，保证24小时值守，发现问题及时处理，确保畅通。（6）工程调度机关为生产技术处，水源井和泵站均属于生产技术室统一调度，开始供水、检修或事故停机时以及各受水区供水水量指标，生产技术室应及时通知，以便工程安全高效运行。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告6.3.2建筑物管理为了有效保护及合理运用供水工程，充分利用水资源，使其发挥最佳效益，必须采取行政、技术、经济和法律手段，实行专职管理，为东胜城区的生活生产用水提供可靠的水源。工程管理分为技术管理和经营管理，经营管理必须遵守国家颁发的有关政策和法律法规，技术管理必须遵守行业的技术规范。1．渗渠的管理每年均定期检测渗渠，如渗渠内发生淤积，应及时采取相应的措施进行清理。渗渠范围内的河床冲淤变化按每年汛期或汛后选择有代表性的断面进行一次观测。2．管道工程管理加强输水管道及附属配件（闸阀、排气阀、排水阀等）的管理、检查、维护和修理，自竣工日起每年应停机检修一次。进入冬季务必做好保温防冻工作，防止管道爆裂和冻裂事故的发生。在夏季对穿越河道管段和过沟段要对每次洪水检查，如出现洪水冲刷应及时处理。禁止在输水管道中心线两侧5.0m范围内挖沟、取土、堆放物料，种植乔木、修渠、建房及修建其他建筑物；禁止在输水管道上部顺管道行驶载重车辆。在输水管道保护范围内不得进行打井、钻探、爆破、开采地下资源、挖筑鱼塘等危害输水管道安全的活动。管道沿线设置警示牌，同时加强管道沿线的宣传教育。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告在输水管道保护范围内确需修建工程设施的，建设单位必须将工程建设方案报送输水管道主管部门审查同意后，方可按照基本建设程序履行审批手续。项目批准后，建设单位在施工中应服从输水管道安全管理要求。严禁截取输水管道内的水和损毁管道设施，禁止非管理人员操作管道设备。按照国家法律、法规加强管道管理，定期检查、巡视管道设施，维护输水工程和国家财产安全。输水管道发生故障，输水管道管理部门应及时排除。在排除故障过程中，当地政府应做好配合工作。沿途有关单位及个人应积极协助，不得以任何借口加以阻拦和干扰。3．高位调节水池管理应定期监测高位调节水池的运行安全情况，对水池的进出水管道、通气孔及池底淤积等定期检查。6.3.3安全管理（1）管理制度管理单位应建立、健全安全管理组织。应根据泵站的特点制定以下安全管理制度：①运行值班制度和交接班制度；②巡回检查制度；③安全防火制度；④安全保卫制度；⑤安全技术教育与考核制度；⑥事故应急处理制度；⑦事故调查与报告制度。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告（2）操作制度1）工作许可人（值班负责人）的安全责任包括以下方面：①按照工作票的规定在施工现场实现各项安全措施；②会同工作负责人到现场最后验证安全措施；③与工作负责人分别在工作票上签名。2）处理事故应遵守以下规定：①尽量快速限制事故发展，消除事故根源，并解除对人身和设备的危险；②将事故限制在最小范围内，确保未发生事故的设备继续运行；③及时向调度报告。6.3.4工程监测水源井工程一般性监测项目有水位、流量、压力及沉降等，专门性监测项目位移、伸缩缝、裂缝和冻土等。有关压力和流量监测设备已在水力机械设计中设置，主要监测仪器设备见表7-3。主要监测仪器设备表7-3序号名称及规格单位配置数量备注一测量仪器1全站仪台1二水文测量仪器1自记水位感应线条22流速仪台1三电测水位器台1四其他设备52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告1笔记本电脑台12数码相机台13打印机台24UPS台7.经济效益分析7.1经济评价的基本依据7.1.1评价依据1．水利部颁发的《水利建设项目经济评价规范》（SL72-94）；2．国家发展改革委、建设部发布的《建设项目经济评价方法与参数》（第三版）；3．本工程设计报告及设计概算。7.1.2评价方法和原则按照《建设项目经济评价方法与参数》（第三版）的规定，采用动态分析方法，遵循费用与效益计算口径对应一致的原则，对工程实施带来的直接效益和发生的直接费用进行分析计算，评价供水工程建设的合理性和可行性。经济评价中的国民经济评价采用影子价格，计算总费用和总效益进行整体评价；财务评价按照国家现行的财务、税收制度，采用现行价格、资金来源，贷款利率、偿还年限，计算总费用和总效益，进行分析评价。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告7.1.3评价主要参数1．国民经济评价中社会折现率按《建设项目经济评价方法与参数》（第三版）的规定，采用国家统一的社会折现率8%；2．该项目经济评价的计算期为16年，其中建设期为1年，正常运行期为15年；3．计算基准年：资金时间价值计算基准年选在计算期第一年，并以第一年的年初为折算基准点，投入的费用和产出的效益均按年末发生和结算；4．工程建设按当年建设第二年发挥效益，年运行费与效益同步计算。5．本工程总投资为381.4万元。7.2财务评价7.2.1财务投资和费用计算工程总投资381.40万元，其中建筑工程197.49万元，机电设备及安装工程4.57万元，金属结构及安装工程144.68万元，临时工程0.6万元，独立费用15.90万元，基本预备费18.16万元。东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程全年供水量为22.75万m3。1．固定资产投资工程静态总投资为381.40万元×0.85=324.19万元。2．年运行费52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告本工程年运行费用由工程燃料动力费、维护费、管理人员工资及福利费、药剂费和其他费用组成。年运行费按水利部水财[1995]281号文的规定，该工程年运行费率取5%，则年运行为16.21万元。3．流动资金参照工程实际运营情况，流动资金按年运行费的10%估列为1.6万元。7.2.2供水成本1．折旧费折旧费按各类固定资产的折旧年限，采用平均年限计提，计算公式为：年折旧费=固定资产原值×折旧率固定资产原值=固定资产投资×固定资产形成率+固定资产投资贷款建设期利息参照已建工程和有关规范，固定资产形成率采用85%，年折旧费按综合折旧率2.8%计算，年折旧费为9.08万元。2．年费用及供水成本年费用=折旧费+年运行费，供水成本=年费用/年供水量+水资源费0.5元/m3，则年费用为25.29万元，供水成本为1.61元/m3。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告7.2.3水费核定根据项目区附近供水现状，居民用水3.5元/m3。项目区内农民按照每家三口人计算，每月生活需要水量为7.5m3，则每月需要在用水方面投入26.25元，每户按照一人在外打工计算，东胜区打工平均工资在80元/天左右，每月收入在2400元，用水投资占收入的1.1%，用户完全能够承担的起。另外根据供水成本测算结果，确定白家壕移民区集中供水工程的综合水价为3.5元/m3，则年供水效益为79.63万元。7.2.4财务评价指标计算根据《水利建设项目经济评价规范》（SL72-94），编制财务评价现金流量表，财务评价指标计算详见表7-1。7.2.5财务评价由财务评价报表可以看出，全部投资的财务内部收益率FIRR为16.9%，8%的基准收益率计算净现值为291万元，投资回收期为7.81年。财务上具有可行性。7.3经济评价附表（1）财务评价全部投资现金流量表。52鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告表1财务评价全部投资现金流量表万元序号项目年份　　　　　　　　　　　　　　　　建设期运行期　　　　　　　　　　　　　　合计12345678910111213141516　1现金流入量CI079.6379.6379.6379.6379.6379.6379.6379.6379.6379.6379.6379.6379.6379.6381.231196.11.1销售收入　79.6379.6379.6379.6379.6379.6379.6379.6379.6379.6379.6379.6379.6379.6379.631194.51.2提供服务收入　00000000000000001.3回收固定资产余值　　　　　　　　　　　　　　　001.4回收流动资金　　　　　　　　　　　　　　　1.61.62现金流出量CO324.1933.36731.76731.76731.76731.76731.76731.76731.76731.76731.76731.76731.76731.76731.76731.767802.32.1固定资产投资(含更新改造投资)324.19　　　　　　　　　　　　　　　324.192.2流动资金　1.6　　　　　　　　　　　　　　1.62.3年运行费016.2116.2116.2116.2116.2116.2116.2116.2116.2116.2116.2116.2116.2116.2116.21243.152.4销售税金及附加02.62782.62782.62782.62782.62782.62782.62782.62782.62782.62782.62782.62782.62782.62782.627839.4172.5所得税012.92912.92912.92912.92912.92912.92912.92912.92912.92912.92912.92912.92912.92912.92912.929193.942.6特种基金000000000000000003净现金流量（CI-CO）-324.246.26347.86347.86347.86347.86347.86347.86347.86347.86347.86347.86347.86347.86347.86349.463393.754累计净现金流量-324.2-277.9-230.1-182.2-134.3-86.48-38.619.250757.114104.98152.84200.7248.57296.43344.29393.75　5所得税前净现金流量-324.259.19260.79260.79260.79260.79260.79260.79260.79260.79260.79260.79260.79260.79260.79262.392587.696所得税前累计净现金流量-324.2-265-204.2-143.4-82.62-21.8338.96399.755160.55221.34282.13342.92403.72464.51525.3587.69　　所得税后　　所得税前　　　　　　　　　　　　　　评价指标财务内部收益率：12%　　17%　　　　　　　　　　　　　　财务净现值(is=%)￥0.59万元　￥19.22万元　　　　　　　　　　　　　投资回收期　　　　　　　　　　　　　　　　　55鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告目录1.综合说明11.1项目区概况11.2水资源平衡分析21.3主要建设内容及规模21.4工程投资31.5资金筹措31.6经济评价32.工程概况32.1设计依据32.2项目区概况52.2.1地理位置52.2.2气候条件52.2.3地形、地貌62.2.4工程地质62.2.5水文地质72.2.6水文、水系简介82.2.7交通电力状况92.2.8社会经济状况93.工程设计103.1工程任务及供水规模103.1.1工程任务103.1.2供水规模103.1.3工程等别及主要建筑物的级别123.1.4地震设防烈度133.1.5地下水水质分析133.2节能设计143.2.1设计依据143.2.2节能措施143.3水源选择143.3.1水文地质条件153.3.2地下水资源计算与评价163.3.3地下水水质分析213.4方案比较223.4.1输水线路选择223.4.2方案比选233.5水源工程设计243.5.1渗渠设计243.5.2集水井设计243.5.3防洪设计253.6净水设计263.7输水管道设计273.7.1输配水管道布置2755鄂尔多斯市水利勘测设计院 东胜区哈巴格希办事处达汗壕村白家壕移民区集中供水工程初步设计报告3.7.2管道壕设计283.8配水管道设计293.8.1供水规模293.8.2配水管网设计流量计算293.9高位水池设计303.9.1高位水池位置选择303.9.2高位水池设计303.10加压泵站设计313.10.1水泵设计参数313.10.2机房布置设计324、施工组织设计324.1施工条件324.2主体工程施工334.3施工总布置354.4工程施工布置及工期安排365.投资估算及资金筹措方案365.1投资估算依据及方法365.2概算表415.2.1工程投资概算表415.2.2工程部分投资概算表415.3资金筹措426.工程管理426.1机构设置及人员编制426.2主要管理设施436.2.1工程管理范围和保护范围436.2.2交通和通信设施436.3工程管理运用446.3.1工程调度运用446.3.2建筑物管理456.3.3安全管理476.3.4工程监测487.经济效益分析497.1经济评价的基本依据497.1.1评价依据497.1.2评价方法和原则497.1.3评价主要参数497.2财务评价507.2.1财务投资和费用计算507.2.2供水成本517.2.3水费核定517.2.4财务评价指标计算527.2.5财务评价527.3经济评价附表5255鄂尔多斯市水利勘测设计院'
