干拱桥水库初步设计报告

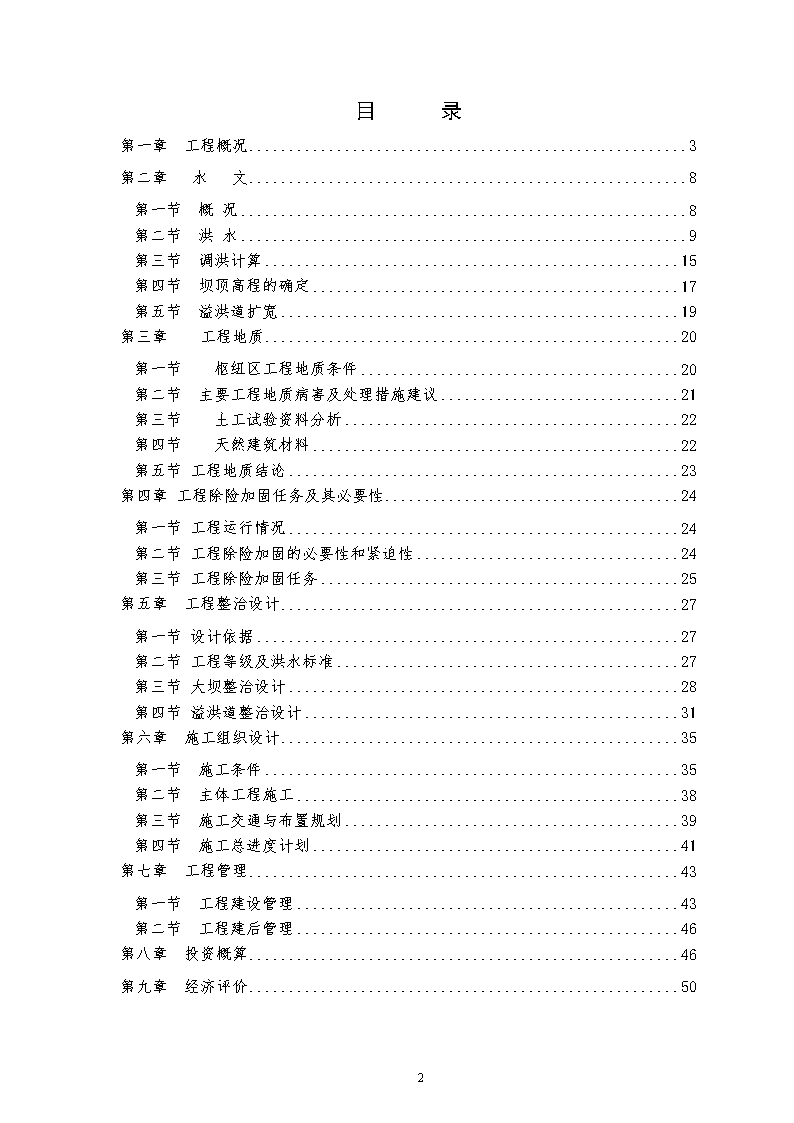

'四川省广安市武胜县干拱桥水库枢纽除险加固工程初步设计报告61 目录第一章工程概况3第二章水文8第一节概况8第二节洪水9第三节调洪计算15第四节坝顶高程的确定17第五节　溢洪道扩宽19第三章工程地质20第一节枢纽区工程地质条件20第二节主要工程地质病害及处理措施建议21第三节土工试验资料分析22第四节天然建筑材料22第五节工程地质结论23第四章工程除险加固任务及其必要性24第一节工程运行情况24第二节工程除险加固的必要性和紧迫性24第三节工程除险加固任务25第五章工程整治设计27第一节设计依据27第二节工程等级及洪水标准27第三节大坝整治设计28第四节溢洪道整治设计31第六章施工组织设计35第一节施工条件35第二节主体工程施工38第三节施工交通与布置规划39第四节施工总进度计划41第七章工程管理43第一节工程建设管理43第二节工程建后管理46第八章投资概算46第九章经济评价5061 第一章工程概况一、概述干拱桥水库位于武胜县双星乡境内，地处拱桥村双星河支流，距武胜县城20km。水库集水面积3.9km2，设计总库容19.82万m3，兴利库9.95万m3，防洪库容8.87万m3，死库容1.0万m3。是一座以灌溉为主，兼有水产养殖等综合利用的重点小（二）型水利工程。根据《水利水电工程等级划分及洪水标准》（SL252—2000），干拱桥水库枢纽工程主要建筑物工程等级为五等5级，建筑物洪水标准按20年一遇设计，200年一遇校核，溢洪道消能防冲建筑物设计洪水标准为10年一遇。二、枢纽主要建筑物现状1、大坝主坝为均质土坝，1975年1月动工兴建，1976年12月完工，并开始投入运行。达到现有规模，坝顶最大长度65m，最大坝高13.0m，坝顶宽1.3m，最大坝底宽48.6m，坝顶高程299.80m，大坝上游坝坡为干砌条石护坡，坡比1:1.2，大坝下游坝坡未护，坡比1:1.7。四川5.12汶川大地震造成大坝外坡高程在293.3m左右滑坡30m2，下滑高度1.5m左右，大坝下游坝坡未设置排水系统。2、溢洪道溢洪道位于大坝左端，为正堰开敞式，堰顶净宽6.5m，堰顶296.99m。溢洪道是在左坝端砂质泥岩上开凿而成，堰后溢洪道长13米，陡槽斜面长30米，宽5.8米，深1.2米。陡槽左边墙未衬砌61 ，风化冲刷淘空垮塌严重，影响泄洪，陡槽末端未修建消能设施，下游冲刷严重。这次5.12汶川大地震造成溢洪道陡槽右边墙垮塌50m。3、放水设施该水库无放水设施。三、枢纽工程存在的主要问题本次设计时按照《水库大坝安全鉴定导则》进行复核，其结果是：水库防洪标准达不到规范SL252—2000防洪标准要求，大坝结构评价为Ｃ，安全类别评定为三类坝，与原鉴定结论相符。其存在的主要问题是：（一）水库防洪标准不够。经洪水复核计算，设计下泄流量35.25m3/s，校核下泄流量64.12m3/s，而溢洪道现实际最大下泄流量仅16.41m3/s，不满足SL252—2000规范要求。（二）大坝下游坝坡较陡，四川5.12汶川大地震造成大坝外坡高程在293.3m左右滑坡30m2，下滑高度1.5m左右，局部变形。采用简化毕肖普法对大坝坝坡进行核定。大坝下游坝坡在各种工况下最小稳定安全系数不满足SDJ274-2001规范要求。工况一：上游正常蓄水位296.99m，下游无水。Kmin=1.112＜〔K〕=1.25工况二：上游设计洪水位298.73m，下游相应水位292.30m。Kmin=1.186＜〔K〕=1.25工况三：上游校核洪水位299.58m，下游相应水位292.52m。Kmin=1.126＜〔K〕=1.15(三)　大坝无排水棱体。61 （四）大坝下游坝坡未设置排水系统，雨水冲刷，坝坡面及周边形成冲沟。（五）溢洪道断面不够，陡槽左边墙未衬砌，风化冲刷淘空垮塌严重，影响泄洪，陡槽末端未修建消能设施，下游冲刷严重。这次四川5.12汶川大地震造成溢洪道陡槽右边墙垮塌50m。（六）无监测设计。水库下游地势平坦开阔，农田集中成片，县级公路各2条，有耕地1.36万亩，人口0.82万多人，一旦溃坝，将对下游人民的生命财产造成重大损失，因此对水库进行除险加固迫在眉睫。61 干拱桥水库工程特性表序号项目单位特性备整治前整治后注一河流特性1坝址控制集雨面积Km23.93.92多年平均径流深mm343.4343.43多年平均径流量万m3133.93133.934水文气象特征(1)多年平均气温℃17.417.4(2)多年平均降雨量mm10201020(3)多年平均最大风速m/s17.017.05代表性流量(1)设计洪水标准及流量m3/s36.67Ｐ＝5％(2)校核洪水标准及流量m3/s65.84Ｐ＝0.5％6洪量(1)设计洪水总量万m364.84Ｐ＝5％(2)校核洪水总量万m3115.43Ｐ＝0.5％二灌区特性1设计灌溉面积亩130013002实际灌溉面积亩130013003灌溉保证率%80804干渠长km三特征水位及库容1校核洪水位m300.62299.582设计洪水位m299.43298.733正常高水位m296.99296.994死水位m289.20289.205总库容万m323.3619.826防洪库容万m312.418.877兴利库容万m39.959.958死库容万m31161 干拱桥水库工程特性表序号名称单位特性备整治前整治后注四主要建筑物及设施1大坝(1)坝型均质土坝均质土坝(2)坝长m6565(3)坝顶宽m1.33.0(4)坝高m1313(5)坝顶高程m299.8299.8(6)地震动峰值加速度g＜0.05＜0.05(7)地震反应谱特征周期0.350.352溢洪道(1)型式开蔽式开蔽式(2)堰顶高程m296.99296.99(3)堰型折线实用堰折线实用堰(4)堰顶净宽m6.511.0(5)消能方式无消力池消能(6)最大泄流量m3/s16.4164.123取水设施无无61 第二章水文第一节概况一、流域概况干拱桥水库位于武胜县双星乡境内，嘉陵江水系双星河支流上，地理坐标为东经106°24′15″，北纬30°20′20″。坝址以上控制集水面积3.9km2，主河道长3.8km，主河道平均坡降6.05‰。干拱桥水库属嘉陵江水系双星河支流，工程区属丘陵地带,相对高差30～50m，属低山～浅丘地貌。水库位于川中红层剥蚀丘陵区，出露地层为中侏罗系上沙溪庙组石荀河段（J2S2），为一套紫红色砂纸粘土层、泥质粉砂岩与灰紫、灰褐色长石石英砂岩的不等厚互层。构造上位于中心镇背中段的南翼，与背斜轴相距1.3km。地层产状为：走向65°，倾向155°，倾角2—3°，呈近水平状。域内未见断裂构造发育，常见的一般多为北东、北西向两组有规律性的区域性构造节理裂隙。二、气象特征双星河流域属亚热带湿润季风气候区，具有气候温和，雨量充沛，日照适宜，四季分明，无霜期长，春季回暖早，夏季炎热，秋季阴雨连绵、冬季短而温和等特点。干拱桥水库气象特征值以武胜气象站为代表：多年平均气温17.4℃，极端最高气温41.3℃(1972年8月27日)，极端最低气温-2.7℃(1991年12月28日)，多年平均蒸发量1107mm，多年平均日照时数1247小时，多年平均无霜期328天，多年平均相对湿度81%，多年平均风速17m/s，多年平均降水量1050mm，降水量主要集中在汛期，5～10月降雨量占全年降雨量的79.1%左右。三、基本资料61 双星河流域内无水文站和雨量站，无实测流量和雨量资料。邻近有武胜、石盘沱和二郎等雨量站。其雨量资料可作为本次洪水计算的主要参证资料。各站的雨量资料情况见表2-1。表2-1邻近站雨量资料情况表站名时段起迄时间资料引用年限武胜1/6小时1981～今1小时1964～1965、1967、1969～今1969～20066小时1954～今1954～200624小时1954～今1954～2006石盘沱6小时1960～今1960～200624小时1960～今1960～2006二郎6小时1964～今1964～200624小时1964～今1964～2006第二节洪水一、流域特征值“三查三定”时，根据1/10000航测图，只对集雨面积F进行复核，即：F=3.9km2；本次根据1/10000航测图，对F、L、J等流域特征值进行了复核，即：F=3.9km2；L=3.8km，J=6.05‰。二、防洪标准按照《防洪标准》（GB50201-94）及《水利水电工程等级划分及洪水标准》（SL252-2000），干拱桥水库为小(2)型水库，大坝为均质土坝坝，防洪标准应为30～20年一遇洪水设计，300～200年一遇洪水校核。采用20年一遇洪水设计，200年一遇洪水校核。消能防冲建筑物洪水标准为10年。三、设计暴雨61 1.邻近站暴雨频率计算根据武胜和石盘沱站的实测暴雨系列，进行频率计算。二郎站考虑移用武胜站特大值和不移用武胜站特大值两种情况分别计算，移用武胜站特大值以后的系列，按不连续系列处理，特大值的经验频率根据武胜站系列确定。采用P-Ⅲ型曲线适线。统计参数和设计值见表2-5。2.根据等值线图查算根据《四川省中小流域暴雨洪水计算手册》的有关等值线查算干拱桥水库的设计暴雨，成果见表2-2。表2-2设计暴雨成果表计算方法或站名时段均值(mm)CVCS/CV各频率设计值(mm)备注P=0.5%P=5%P=10%由等值线查算1/6小时16.50.363.538.6127.924.421小时41.00.423.5107.8374.563.966小时76.00.483.5201148124.6424小时1000.503.5274199166武胜1小时41.60.483.5122.38168.226小时76.20.603.5267.46165133.3524小时1020.583.5358210178.5石盘沱6小时56.30.333.5123.8691.781.0724小时78.80.363.0184133116.623.干拱桥水库设计暴雨石盘沱雨量站由于缺乏特大暴雨，其统计参数和设计值明显低于武胜站和等值线查图值，武胜站暴雨均值与等值线查图值比较接近，Cv值和设计值明显大于查图值。经综合分析比较，干拱桥水库设计暴雨采用成果为：1/6小时暴雨采用等值线查图值，1小时、6小时和2461 小时暴雨采用武胜站实测资料计算值。干拱桥水库的设计暴雨见表2-3。表2-3干拱桥水库设计暴雨成果表时段均值(mm)CVCS/CV各频率设计值(mm)P=0.5%P=5%P=10%1/6小时16.50.363.538.6127.924.421小时41.60.483.5122.38168.226小时76.20.603.5275.8167.6134.8724小时1020.583.5358220.3178.5四、设计洪水1.洪峰流量计算由于干拱桥水库现无实测流量资料，也无实测暴雨资料，推求设计洪水的资料缺乏，按照《水库大坝安全评价导则》（SL258-2000第4.1.2条，参照《水利水电工程设计洪水计算规范》SDJ22－79、《四川省暴雨洪水计算手册》、《四川省水文手册》等资料，采用水科院推理公式法计算洪峰流量。采用四川省中小流域暴雨洪水计算手册中的推理公式Q＝0.278ψF进行计算。（1）流域特征值集雨面积F＝3.9km2、流域长度L＝3.80km、流域平均比降J＝6.05‰。（2）汇流参数m值流域特征系数θ＝＝9.88根据《暴雨洪水手册》，m＝0.4θ0.204=0.6383.暴雨参数S、n暴雨衰减指数n分历时确定：61 t=6～24h，t=1～6h，t=1/6～1h，根据《暴雨洪水手册》1/6h、1h、6h、24h暴雨等值线图查值，结合相关公式计算暴雨参数S。4.产流参数μ干拱桥水库地形地貌相对高差一般在250～350米之间，地势较陡，切割较深，间有零星丘陵或盆地，植被较好，采用公式μ=4.8F-0.19计算平均产流参数μ值。μ=4.8F-0.19=3.71（CV=0.18，Cs=3.5CV）μｐ=Kp.μ（当CV=0.18，Cs=3.5CV时，查皮尔皮尔逊Ⅲ型曲线K0.5%=1.57，K5%=1.33K10%=1.24）。其它参数均根据《暴雨洪水手册》计算、取值。F（Km2）L（Km）J（‰）θm3.93.806.0514.840.6935P（%）H24H6H1nSptoμψτQPm′0.5358267.5122.30.5632122.30 2.8575..9670.91052.934865.840.6935.0210165810.602981.00 3.2654..9290.87283.397236.670.69310.0178.5133.3568.220.62668.23 3.4644..5960.84893.610628.000.697表2-4推理公式法计算洪峰流量的主要参数表2.与原计算成果的比较干拱桥水库在“三查三定”和全安鉴定中都作过洪水计算，成果见表2-5。由表2-61 5可知，本次洪水计算成果，设计情况洪峰流量与前两次计算成果比较，其洪峰流量大均于前两次洪水计算成果，主要原因在于：前两次洪峰流量计算地区经验公式计算，未考虑当地的暴雨，流域的河道长度、纵坡降等特征值对洪峰流量的影响，本次根据邻近站实测资料，考虑短历时暴雨、河道长度、纵坡降等特征值对洪峰流量的影响，按推理公式计算，因此，本次洪水计算较为可靠。表2-5历次洪峰流量计算成果比较表阶段计算方法P=0.5%P=5%P=10%三查三定经验公式法60.5730.64全安鉴定经验公式法60.5730.6423.94本次计算推理公式法65.8436.6728.004.洪量根据设计暴雨推求设计洪水总量，暴雨径流关系分区为1区（盆地腹部丘陵区），按单峰洪水计算暴雨历时T=12.8F1/4，按WP=0.1αHTPF计算洪水总量，成果见表2-6。表2-6洪量计算成果表频率P=0.5%P=5%P=10%洪量(万m3)115.4364.8453.025.设计洪水过程线采用典型放大法，推求设计洪水过程线，典型洪水过程线采用四川东部地区平均情况的单峰概化模型。基流按嘉陵江区计算回，Q0=0.014F0.984。设计洪水过程线见表2-7及附图2-7。表2-7　　　　　干拱桥水库洪水过程线61 P=0.5%P=5%P=10%TQTQTQ0.0000.0530.0000.0530.0000.0530.5313.3450.5361.8860.5741.4530.7256.6370.7323.7200.7842.8530.96613.2210.9757.3871.0445.6521.18426.3881.19414.7201.27911.2521.52339.5561.53722.0541.64516.8511.93552.7241.95229.3882.09022.4512.39362.5992.41534.8882.58626.6502.90165.8912.92736.7213.13428.0503.38562.5993.41634.8883.65726.6503.94052.7243.97529.3884.25622.4514.76339.5564.80622.0545.14616.8515.97026.3886.02414.7206.45011.2527.92813.2217.9997.3878.5655.65210.1546.63710.2453.72010.9692.85312.4743.34512.5861.88613.4761.45318.6130.05318.7800.05320.1080.053第三节调洪计算一、库容曲线61 本次根据实测库区地形图，对“三查三定”的库容曲线进行了复核无误，本次直接采用“三查三定”复核成果，见表2-8。表2-8干拱桥水库库容曲线水位（m）287288289290291292293库容（万m3）00.290.791.492.273.24.29水位（m）294295296297298299300库容（万m3）5.577.088.8510.95412.6815.9220二、泄流曲线该库溢洪道为无坎宽顶堰无，自由出流，溢流堰净宽6.5米。1、流量系数m的确定溢流堰无坎宽顶，自由出流，其流量系数m=0.32,侧收缩系数ε＝0.985，按公式计算下泄流量q,再由库容曲线查得V,绘制q～H曲线,成果见表2-9。干拱桥水库溢洪道q～h曲线计算表表2-961 水位h(ｍ）堰上水头　　　H(ｍ)流量系数m侧收缩系数ε下泄流量q(m3/s)相应库容V(万ｍ3)296.990.000 0.320.985010.95297.0620.0720.320.9850.17411.145297.3430.4440.320.9852.6812.468298.3911.4010.320.98515.0415.741299.4952.5050.320.98535.9619.517300.243.250.320.98553.1422.07300.5923.6020.320.9856223.27300.623.630.320.98562.7223.36三、调洪计算调洪计算根据水库的水位～库容关系曲线、溢流水深～下泄流量关系曲线和本次计算的洪水过程线，按公式：(Q1+Q2)/2×Δt-(q1+q2)/2×Δt=V2-V1采用电子表格试算法进行调洪计算，起调水位为正常蓄水位96.99米，计算时段长0.5小时，成果见表2-10。表2-10调洪计算成果表频率P（%）最大下泄流量（m3/s）最高库水位（m）库容（万m3）0.562.72300.6223.36534.68299.4319.3110.021.47298.7717.03第四节坝顶高程的确定61 一、坝顶超高坝顶超高按《碾压式土石坝设计规范》S1274—2001规定的公式计算：Y=R+e+A式中：Y——坝顶超高，m；R——最大波浪在坝坡上的爬高，m。e——最大风壅水面高度，m。A——安全加高，m。1、安全加高A干拱桥水库为小（2）型水库，地处丘陵区，主要建筑物为5级，按照规范规定，设计情况下的安全加高为0.5米，校核情况下的安全加高为0.3米。2、最大风壅高度ee=[KW2D/2gHm]cosβ式中：K——系数，取3.6×10-6β——风向与坝轴线法线间夹角W——水面以上10m高处风速，设计情况下按多年平均最大风速的1.5倍计，校核情况下按多年平均最大风速计，多年平均最大风速为17m/s。D——吹程，D=400m；H——坝前水深，H=11m；3、波浪爬高Rm按官厅水库公式计算波浪要素：[ghm/W2]=0.0076W-1/12[gD/W2]1/3[gLm/W2]=0.331W-1/2.15[gD/W2]1/3.7561 按Rm=K△KW（hmLm）1/2/(1+m2)1/2计算波浪爬高式中：K△——护坡粗糙系数，大坝内坡为混凝土板K△=0.85；KW——水深校正系数，KW=1.02；m——坝坡坡率，m=1.7；hm——平均波高；Lm——平均波长。坝顶超高计算成果见表2—11表2—11坝顶超高计算成果表计算工况安全加高A风壅高度e波浪爬高R坝顶超高Y设计0.50.0021.1991.701校核0.30.0010.7691.07二、坝顶高程按设计和校核两种情况分别计算相应的坝顶高程，取其中的大值作为坝顶高程。（1）设计情况下：Z坝顶=Z设+Y设=299.43+1.701=301.131米（2）校核情况下：Z坝顶=Z校+Y校=300.62+1.07=301.69米干拱桥水库的坝顶高程应为301.69米。干拱桥水库大坝顶高程为299.80米，尚差1.89m，不满足《水利水电工程等级划分及洪水标准》（SL252—2000）规范要求。第五节　溢洪道扩宽61 整治设计将溢洪道由6.5m扩宽至11.0m，经调洪计算，成果见表2-12表2-12　溢洪扩宽调洪计算成果表频率P（%）最大下泄流量（m3/s）最高库水位（m）库容（万m3）0.564.12299.58419.821535.25298.73116.90310.023.81298.3315.532坝顶高程按设计和校核两种情况分别计算相应的坝顶高程，取其中的大值作为坝顶高程。（1）设计情况下：Z坝顶=Z设+Y设=298.731+1.699=300.43米（2）校核情况下：Z坝顶=Z校+Y校=299.584+1.07=300.654米干拱桥水库的坝顶高程应为300.654米，取300.66米。干拱桥水库大坝顶高程为299.8米，尚差0.86m，增设0.86m浆砌条石防浪墙，以满足（SL252—2000）规范要求。第三章工程地质61 第一节枢纽区工程地质条件一、地形地貌干拱桥水库位于武胜县清平镇。该水库坝顶高程299.80m，最大坝高13.0m，在地貌上属浅丘地貌单元，区内地形较为平坦，无高山峡谷，海拔高程一般在300~350m之间。二、地层岩性枢纽区基岩为侏罗系中统上沙溪庙组砂泥岩互层，覆盖层为第四系全新统松散堆积层，分述如下：1、第四系全新统（Q4）由残坡积层和冲洪积层为主。残坡积层为褐色粉土，松散、稍湿，厚度0～2m，分布于山顶及半坡上。冲洪积为淡黄色砂土，含少量砂卵石，厚度0~1.5m。2、侏罗系中统上沙溪庙组（J2S）水库枢纽区基岩地层由灰白色砂岩和紫色泥岩组成。砂岩为中细粒结构，厚层状构造，钙质胶结，致密坚硬，厚度10~20m，主要分布于左坝肩315m以上，泥岩为泥质结构，泥质胶结，致密性差，主要分布于坝肩区311m以下及坝基。三、地质构造及地震枢纽区位于龙女寺背斜南翼，岩层产状平缓，近于水平岩层，走向108°，倾向196°，倾角2~3°。流域内未见断层发育，由于受构造变动影响，在砂岩中发育X节理，第一组走向325°~350°，倾向北西，倾角70°~82°，较发育；第二组走向100°~120°，倾向北东，倾角75°~8661 °，发育较差。上述二组节理出现频率5—8条/10米，分布不均匀，延伸远，连通库内外，但以边坡整体稳定性影响不大。根据GB18306—2001《中国地震动参数区划图》之规定，工程区地震动峰值加速度小于0.05g，相应地震基本裂度小于VI度，地震反应谱特征周期为0.35。四、地下水枢纽区地下水不发育。地下水类型主要为松散堆积层孔隙潜水和基岩裂隙水。孔隙潜水主要分布于第四系残坡积和冲洪积中，主要靠地表水补给和孔隙潜水补给，在低洼处或砂泥岩交界处以泉的形式排出，在库坝区范围内实地调查，共发现二处泉点，流量均小于0.05升/秒。五、不良地质作用枢纽区不良地质作用主要表现为基岩的风化剥蚀、崩塌、冲刷。风化剥蚀主要表现在泥岩表面，网状风化裂隙发育，强风化底界埋深2m左右。崩塌主要分布在砂岩区，由于下部泥岩抗风化能力相对较弱，易被风化剥蚀掏空，使上部砂岩失去支撑产生崩塌，但规模小，不会对枢纽正常运行产生影响。第二节主要工程地质病害及处理措施建议一、大坝坝址区工程地质，坝基岩石为强风化砂泥岩互层岩，强度完全能满足大坝的承载要求。两坝肩为粉砂质泥岩，岩坡基本稳定，修建本工程类型的土石坝是适宜的。二、溢洪道1、主要工程地质病害61 溢洪道出露基岩地层为J2S2泥岩，陡槽左边墙未衬砌，无消能设施，受洪水冲刷及风化作用，冲刷坝脚严重，危及水库安全。2、处理措施建议对溢洪道陡槽左边墙进行衬护，修复右边墙，增设消力池、增设护坦。第三节土工试验资料分析本工程水库为小(二)型水库，未作土工试验，坝体材料物理力学指标参照临近小(一)型红星水库《土工试验报告》坝体材料物理力学指标取值。坝体材料计算参数值表3-2参数材料湿容重(KN/m3)饱和容重(KN/m3) 浮容重(KN/m3)饱固快渗透系数cm/sC(KPa)ф（度）土料20.120.510.52017°36′5.77×10-5干砌毛石18.5//030°1.0×10-2第四节天然建筑材料干拱桥水库病害整治共需天然建筑材料数量如下：条块石0.17万方，河砂0.03万方。一、石料当地石料丰富，本次选定左坝肩上游300m处开采，该料场品质好无用层薄，石料抗压强度30～35Mpa，开采运输方便，储量约2万方，能满足工程需用。二、石渣料61 当地石碴料丰富，本次选定右坝肩上游300m处开采，与石料场相邻。该料场品质好，表层耕作土薄，开彩运输方便，储量约15万方，完全能满足工程所需。三、砂卵石当地砂卵石料场贫乏。建议在武胜嘉陵江砂石采料场购买。嘉陵江砂砾石料丰富，连续有数个料场分布，总储量超过80万方，其品质好，开采运输方便，运距20km。第五节工程地质结论本工程地质构造简单，岩层产状平缓，无大断裂构造存在。挽近期构造运动微弱，据GB18306-2001《中国地震动参数区划图》（1／400万）查得，工程区地震动峰值加速度小于0.05g，动反应谱特征周期为0.35S，对应地震基本烈度小于VI度。区域地质构造稳定性好。坝址区工程地质条件简单，坝基岩石为强风化砂岩，强度完全能满足大坝的承载要求。两坝肩为粉砂质泥岩，岩坡基本稳定，修建本工程类型的土石坝是适宜的。第四章工程除险加固任务及其必要性61 第一节工程运行情况干拱桥水库位于武胜县双星乡境内，地处嘉陵江的支流双星河支流上，距武胜县城25km。水库集水面积3.9km2，设计总库容19.82万m3，兴利库容9.95万m3，防洪库容8.87万m3，死库容1.0万万m3。设计灌溉双星乡3个村、1300亩农田。是一座以灌溉为主，兼有水产养殖等综合利用的重点小（二）型水利工程枢纽工程由大坝、溢洪道组成，运行情况如下：一、大坝大坝于1976年竣工，大坝上游坝坡在高程297.50m以下为干砌条石护坡，坡比1:1.2,经过多年的运行，未出现大的滑坡和变形。大坝下游坝坡未护，坡比1:1.7，坝坡较陡，大坝下游坝坡未设置排水系统。二、溢洪道溢洪道为正堰开敞式实用堰，宽度不够，陡槽左边墙未衬砌，无消能设施，下游河道两岸及底部冲刷严重，洪水直接冲坝脚，危及大坝安全。第二节工程除险加固的必要性和紧迫性一、存在的问题干拱桥水库自1976年建成投入运行。由于施工中大坝设计不尽合理，加之施工质量较差等原因，致使大坝存在严重隐患，长期带病运行。经大坝安全鉴定，水库存在主要问题有：1、防洪标准不够；2、大坝内坡较陡1：1.2；3、大坝下游坝坡不稳定；4、溢洪道陡槽左边墙未衬砌，无消能设施；5、大坝安全评价为Ⅲ类坝。61 二、今年四川“5.12”汶川大地震损毁情况今年四川“5.12”汶川大地震造成大坝下游坝坡高程293.5m左右滑坡30m2，下滑高度1.5m左右，同时坝体渗漏明显增大，有可能造成大坝管涌，溢洪道陡槽右边墙垮塌50m，进一步加大了大坝不安全隐患。三、水库除险加固后效益显著㈠灌溉效益干拱桥水库建成投入运行后，由于各种病害原因，造成水库不能按设计标准正常运行。水库除险加固后，可改善灌溉条件。㈡多种经营效益水库除险加固后，可投入正常运行，增大库水面积，可极大地提高水产养殖效益。㈢防洪效益水库下游地势平坦开阔，农田集中成片，县级公路各2条，有耕地1.36万亩，人口0.82万多人，一旦溃坝，将对下游人民的生命财产造成重大损失。综上所述，对干拱桥水库进行除险加固是十分紧迫和必要的。第三节工程除险加固任务1.大坝上游坝坡抛石压脚286.8m-291.8m，高程295.99-299.8m砼护坡，坡比为1：2。2.坝顶增设100#砂浆浆砌条石防浪墙，高0.86m，宽0.6m。3.下游坝坡滑坡处进行开挖回填碾压夯实，再对外坡进行培厚加固、增设排水沟、坝趾增设干砌块石排水棱体。61 4.溢洪道扩宽，由6.5m扩至11.0m，新修左边墙、底板衬砌，恢复右边墙垮塌部分，增设消力池。5.增设观测设施。对干拱桥水库除险加固后，该工程即可正常运行，请上级有关部门审批立项，以便对该水库进行全面除险加固，充分发挥该工程的综合效益。第五章工程整治设计第一节设计依据一、《干拱桥沟水库大坝安全鉴定论证报告》；61 二、《水利水电枢纽工程等级划分及设计标准》SL252-2000；三、《防洪标准》GB50201-94；四、《碾压土石坝设计规范》SL274-2001；五、《溢洪道设计规范》SL253-2000；六、《水工建筑物水泥灌浆施工技术规范》SL62-94;七、1984年三查三定复查成果资料。第二节工程等级及洪水标准干拱桥水库是一座以灌溉为主，兼有养殖等综合利用的小（二）型水利工程，大坝为均质土坝，最大坝高13米，坝顶高程299.8m，坝顶长65m，坝顶宽1.3m。水库校核洪水位299.58m，相应总库容19.82万m3，按SL252-2000标准，应为Ⅴ等水利枢纽工程，主要建筑物为五级，次要建筑物为5级。本次洪水复核，P=5%洪水设计，P=0.5%洪水校核，溢洪道消能按P=10%洪水设计，经调洪计算，相应下泄流量分别为35.25m3/s、64.12m3/s、23.81m3/s。相应20年一遇设计洪水位为298.73m，200年一遇校核洪水位为299.58m。根据《中国地震动参数区划图》该枢纽区地震动峰值加速度小于0.05g，特征周期值为0.35，地震基本烈度为Ⅵ度。第三节大坝整治设计一、原大坝修建设计存在的问题61 该大坝1975年动工,1976年竣工,上游坝坡在高程297.50m以下干砌条石护坡，坡比1:1.2，下游坝坡未护坡，坡比1:1.7，经复核大坝下游坝坡不满足土坝设计规范抗滑稳定要求。二、原大坝在运行中出现的问题大坝于1975年动工修建，1976年竣工。1976年初蓄水水位达到正常296.99米时，坝外坡中段浸润线较高。三、理论计算大坝存在的问题1、根据当地水文资料对干拱桥水库进行了计算，结果20年一遇的设计洪水位为299.43米，安全超高1.701米，需坝顶高程为301.131米，200年一遇的校核洪水位为300.62米，安全超高1.07米所需坝顶高程为301.69米，实际坝顶高程为299.8米。20年设计所需坝顶高程尚差1.331米，200年校核所需坝顶高程尚差1.89米，不满足（SL252-2000）规范要求。2、大坝上游坝坡在高程297.50m以下为干砌条石护坡，坡比1:1.2,经20年的运行，未出现大的滑坡和变形，按护坡进行计算，坝坡抗滑稳定最小安全系数满足规范SL274-2001要求。工况一：上游正常蓄水位299.8m降至死水位289.2m，Kmin=1.261＞[K]=1.25工况二：上游设计洪水位298.73m骤降至正常蓄水位296.99m再降至死水位289.2m。工况二：Kmin=1.257＞[K]=1.25工况三：上游校核洪水位299.58m骤降至正常蓄水位296.99m再降至死水位289.2m。工况三：Kmin=1.152＞[K]=1.1561 3、下游坝坡采用条块间作用力的毕肖普法对该大坝坡进行稳定分析计算。计算得出大坝下游坝坡加固整治前，在各种工况下的最小安全系数K。工况一：正常水位296.99m形成的稳定渗流期，下游无水；Kmin=1.112＜〔K〕=1.25工况二：设计洪水位298.73m，下游相应水位292.30m；Kmin=1.156＜〔K〕=1.25工况三：校核洪水位299.58m，下游相应水位292.52m，Kmin=1.106＜〔K〕=1.15对大坝现状上、下游坝坡稳定分析成果看，下游坝坡在各种工况均不能满足规范SL274-2001要求的安全系数值，需对现有大坝进行加固整治处理。四、大坝坝坡加固整治设计(一)加固整治方案拟定。下游培厚加固，新增排水棱体。上游坝坡：大坝上游坝坡抛石压脚286.8m-291.8m，高程295.99-299.8m砼护坡，坡比为1：2。坝顶：坝顶宽由1.3m扩至3.0m，坝轴线向下游移，新修浆砌条石防浪墙高0.86米，厚0.6米。坝顶铺设厚20cm碎石垫层，再现浇厚10cmC15砼。下游坝坡：对下游坝坡滑坡处进行开挖回填夯实，坝脚新修干砌条石排水棱体，棱体顶高程291.20m，顶宽1.5米，外边坡为1：1.5，内边坡为1：1，从棱体顶291.10m至坝295.99坝段采用碾压石碴料填筑培厚加固，295.99m至坝顶299.8坝段采用碾压粘土填筑培厚加固61 坝坡由1:1.7培缓至1:2.0，以满足坝稳定要求，下游坝面周边及排水棱体顶面修建排水沟。（二）加固整治后大坝下游坝坡计算的最小抗滑稳定安全系数。工况一：Kmin=1.2681<[K]=1.25工况二：Kmin=1.26<[K]=1.25工况三：Kmin=1.165<[K]=1.15(三)大坝加固整治工程量（见表5-3-3）表5-3-3　　　大坝加固整治工程量表项目单位数量备注土坝削坡及其他土方开挖m3325石方开挖m345砂石垫层m3295浆砌条石m372C20砼m374碾压石碴料m32850干砌条石m3218干砌块石m3925五、大坝观测设施设计干拱桥水库为小(二)型水库，根据该水库大坝安全鉴定报告中指出，该水库无观测设施，据大坝检查观测有关规定，该大坝应设置观测项目为：水平垂直位移观测、渗流量观测、降水量观测、库水位观测4个项目。1.水平垂直位移观测设施设计大坝位移观测桩平行坝轴线布设3排，上游坡1排，坝顶1排，下游坡1排，每排4个桩，其中观测桩2个，工作基点桩和校核基点桩各161 个，共计桩点12个，其中共有观测桩6个，基点桩6个，观测桩用砼预制件，安装强制对中设施。用视准线法，分别采用较高精度水准仪和经纬仪进行垂直位移和水平位移观测。其具体间距、位置、尺寸详见附图。2.渗流量观测在排水棱体后修建渗透集水沟，集中渗流水，安装三角堰观测，渗流量小时用容积法测渗流量。3.安装雨量筒观测降水量，设置水位尺观测库水位。观测设计统计表名称规格型号单位数量水准仪来卡NA2套1量水堰三角堰个2雨量计个1观测桩个6个基点桩个6个第四节溢洪道整治设计一、溢洪道现状干拱桥水库溢洪道建于1976年，布置在大坝右左端，为正堰开蔽式实用堰，堰顶高程296.99m，堰宽6.5m。溢洪道是在右坝端砂质泥上开凿而成，陡槽左边墙未衬砌，风化冲刷淘空垮塌严重，影响泄洪，陡槽末端未修建消能设施，下游冲刷严重。这次四川5.12汶川大地震造成溢洪道陡槽右边墙垮塌50m。二、溢洪道工程地质简述61 溢洪道岩性单一，岩体节理切割小，稳定性较差，岩性为砂质泥岩和粘土泥岩互层，抗冲刷能力差，应加强衬砌处理。三、存在的问题1、溢洪道修建设计存在的问题该溢洪道经水文计算，宽度不够。2、溢洪道运行中存在的问题一是溢洪道宽度不够，二是溢洪道左边墙未衬砌。三是未修建消能设施，下游冲刷严重。今年四川5.12汶川大地震造成溢洪道陡槽右边墙垮塌50m。四、溢洪道整治设计1.设计洪水标准根据GB50201-94标准溢洪道为四级建筑物。溢洪能力按20年一遇洪水设计，200年一遇洪水校核，消能防冲工程按10年一遇洪水设计。表5-4-1调洪演算成果表频率P（%）最大下泄流量（m3/s）最高库水位（m）库容（万m3）0.564.12299.58419.82535.25298.73116.9010.023.81298.3315.532.水力学计算本次设计主要是对泄洪能力、陡槽水面线推算及消能计算。(1)泄洪能力复核61 由折线实用堰堰流量公式:Q=δsεm′B（2g）1/2H03/2计算，流量系数m′=0.36，侧收缩系数ε=0.985，淹没系数δs=1,由调洪成果表可知，汛前水位为正常水位296.99m时起调，P=0.5%，最大下泄流量64.12m3/s，相应水位299.584m，P=5%，最大下泄流量35.25m3/s，相应库水位298.731m；P=10%，最大下泄流量23.81m3/s，相应水位298.33m，经计算泄洪满足要求。(2).溢洪道水面线的计算陡槽水面线计算公式形式，采用分段求和法，其计算成果见表5-4-2。表5-4-2陡槽水面线表断面底宽(m)洪水频率P(%)10备注流量Q(m3/s)23.811-111掺气水深H(m)0.791泄水段段流速(m/s)2.774墙高H(m)1.32-27掺气水深H(m)0.8泄水段段流速(m/s)4.484墙高H(m)1.303-35.8掺气水深H(m)0.737泄水段段流速(m/s)6.454墙高H(m)1.254-45.8掺气水深H(m)0.598泄水段段流速(m/s)8.29墙高H(m)1.15-55.8掺气水深H(m)0.559陡槽段流速(m/s)9.04墙高H(m)1.16-65.8掺气水深H(m)0.566陡槽段流速(m/s)9.177墙高H(m)1.17-75.8掺气水深H(m)0.546陡槽段流速(m/s)9.99361 墙高H(m)1.1（3）消能计算消能设计按10年一遇洪水复核。P=10%Q泄=23.81m3/s经计算，消力池深3m，消力池长Ｌ=20m。3.溢洪道建筑结构布置及设计溢洪道设计布置为堰宽11米，进口(堰顶)高程296.99米，堰顶至第一泄水槽末高程底296.14米，底坡1：16，长13米，边墙高2.81米，后为第二泄水槽，水平距30米，底坡1：3.86，末高程为第一消力池底，高程为285.96米，边墙高5.4米；消力池长20米，边墙高5.4米，其后为接下游溪沟。根据地形情况，进行溢洪道平面布置，总长度为63m，边墙及底板结构尺寸，见溢洪道平面布置图和纵横断面图。第六章施工组织设计第一节施工条件61 一、地理位置及施工条件干拱桥水库位于武胜县双星乡境内，地处拱桥村双星河支流，水库集水面积3.9km2，设计总库容19.82万m3，兴利库9.95万m3，防洪库容8.87万m3，死库容1.0万m3。是一座以灌溉为主，兼有水产养殖等综合利用的重点小（二）型水利工程。工程对外公路交通，距武胜县城25km，水库工地距广武路20km。距乡村公路500m。二、工程条件（一）工程概况干拱桥水库枢纽工程，由大坝、溢洪道组成，本次设计整治项目：1.大坝上游坝坡抛石压脚（286.8m-291.8m），高程295.99-299.8m砼护坡，坡比1：2。2.坝顶增设100#砂浆浆砌条石防浪墙，高0.86m，宽0.6m。坝顶20cm厚砂石垫层，10cm厚砼。3.下游坝坡滑坡处进行开挖回填夯实，再对外坡进行培厚加固、增设排水沟。4.下游坝趾增设干砌块石排水棱体。5.溢洪道扩宽，由6.5m扩至11m，新修左边墙、底板衬砌，恢复右边墙垮塌部分，增设消力池。7.增设观测设施。（二）依据工程实际情况，工期为五个月（含施工准备期）。施工队伍：采用三级施工企业。61 工程量表编号项目土方开挖(m3)石方开挖(m3)土石回填(m3)砌条石(m3)干砌条石(m3)干砌块石(m3)抛石压脚(m3)开槽勾缝(m2)石表面加工(m2)砂石垫层(m3)砼(m3)钢筋(t)拆安旧浆砌条石（m3）Ⅰ建筑工程44829731855972189252186698985295991.2150一大坝325453035722189252186112560295740　二溢洪道123252150525　　　5864250251.2150（二）自然条件1、水文气象：干拱桥水库枢纽位于四川盆地腹部丘陵区的中部偏东地带，属亚热带湿润季风气候区，据武胜县气象局资料常年平均气温17.4℃，最高气温41.3℃，最低气温－2.7℃。多年平均最大风速17m/s。多年平均降雨量1050mm。2、地质、地貌条件干拱桥水库枢纽所在地为低山地形，河谷呈“Ⅴ”型，沟底宽20~40m，岸坡呈阶梯状，局部呈坎、沟谷与山顶高差20~50m。水库枢纽位于舒缓状龙女寺背斜东端的南翼一侧，岩层产状平缓，无大断裂构造存在，地质条件稳定，根据中国地震动参数区划图，地震基本烈度小于Ⅵ度，枢纽水文地质条件简单，主要为基岩裂隙，冲沟覆盖层中的孔隙水，主要为大气降水和上游地层地下水补给，水量丰富，地下水位高。（三）建材、水、电供应及当地机械修配条件1、主要材料供应条件61 水泥、木材及汽柴油由武胜县物资部门组织供应，运距25km。2、地方建材供应条件根据地质提供资料，工程用石料距项目内0.5km的石料场开采。石料抗压强度30~35Ppa之间，总储量1.5万m3，质量数量能满足工程需要。工程所需的河砂、卵石在嘉陵江县城码头购买，运距25km。三、水、电及通讯1、工程用水可在库内提取解决，生活用水由水库原供水系统解决。2、工程用电采用当地电网供电解决。3、通讯地：施工要求在准备期内先安装防汛通讯系统，解决施工及防汛通讯。四、当地机械修配条件武胜县有较大的机械修理厂，施工机械要依托县镇内的机械修理力量，在工地现场只设小型的机械修理站，对施工机械进行日常的维护和维修。第二节主体工程施工一、土石工程溢洪道及上游坝坡削坡的土石方开挖工程量较小，均采用人工开挖，下游坝坡填筑培厚加固采用机械碾压，多余弃渣渣料规划弃于距大坝下游100米处，工程竣工后急时复耕，并按水保要求修建水保工程措施。61 二、砌石工程砌石工程主要为大坝、溢洪道和消力池浆砌条石工程，浆砌条石全部为人工施工。条石从料场采用人工胶轮车运输至工地，短距离人工抬运。砂浆采用砂浆搅拌同拌合，人工担运。三、砼工程砼主要用于坝顶、溢洪道底板工程，砼采用0.4m3拌合机拌制，人工入仓，位置高处采用简易门架提升人工入仓双胶轮车运输，木模成型，2.2kw平板式振捣实，就地现浇。四、主要施工机械干拱桥水库坝区施工场地为狭窄，机械化施工较困难，故采用机械结合人力方式进行施工。干拱桥水库施工机械汇总表序号名称型号单位数量备注1砼拌合机0.4m3台12砂浆拌合机250L台13平板式振捣器2.2KW台24水泵2.2KW台25潜水泵5.5KW台36手电钻1.5KW台47地质钻机XU—100台28挖机130辆19双胶车辆20第三节施工交通与布置规划一、施工交通干拱桥水库枢纽工程所处位置交通方便，外来物资的运输可通过广武公路和双星乡村级公路至大坝枢纽区工地公路0.561 km，这样可形成内外交通运输网络。二、施工总布置（一）水、电、通讯系统1、供水：施工用水可用库内抽水解决。2、供电：工程用电采用当地电网供电解决。（二）施工辅助设施1、机修、汽修厂：本工程机械修配主要依靠武胜县机修力量解决，工地只设小型机修站，负责工程机械的临时保养与维修。2、木材加工厂：由于用量少，可就地加工，人工运输至施工现场。3、修钎站：施工场地设红炉，鼓风机与锻钎设备。（三）临时工程1、布置原则：干拱桥水库枢纽施工场地狭窄，范围不宽，给施工管理、生活带来诸多不便，施工布置结合程的特点，本着合理、有序的原则进行。2、临时工程：工程所需土石料，采用自卸汽车运输至施工现场，需新修料场至枢纽施工简易公路0.5km。砂浆及砼拌合台4m2，仓库100m2。干拱桥水库永久及临时工程汇总表序号名称单位数量备注一交通工程1新建简易工程km0.5二水及供电工程1临时房屋m21002仓库m28061 3拌合台m24（五）施工占地1、永外占地：枢纽工程在建设时已征地，整治枢纽不再征地。2、临时征地：工程临时征地，主要是料场、弃渣场和临时公路占地工程征地汇总表序号项目单位数量备注一永久占地亩二临时占地亩3.5料场临时占地1道路占地亩2.3施工便道0.5km，路基3m2料场及弃渣亩0.5（六）土石方平衡规划本工程开挖及回填量不大，主要是弃土及料场表层弃渣，弃渣运至渣场平整后，上部回填耕作土复耕造地。第四节施工总进度计划一、施工总进度安排原则（一）严格遵照基本建设程序及有关规范，严格执行业主负责制、比选制、工程质量监理制、质量检验制等，国家有关政策法令。（二）采用比选承建方式，根据工程难易，采用三、四级施工队伍进行投资控制。（三）力求保证工程建设周期，对控制工程总工期的关键项目，采取有效的技术和安全措施。61 （四）各项施工程序前后兼顾，处理好施工准备工程与主体工程，土建工程与机械工程，临时工程与永久工程不同施工阶段，施工工序的关系，做到衔接合理，干扰少、施工均衡。二、准备工程和主体工程进度控制（一）准备工程：干拱桥水库病害整治工程，准备工程主要是进场公路整修，工期为10天。（二）枢纽工程施工：干拱桥水库枢纽以机械结合人力施工为主，计划5~6个月完成工程施工。三、总进度计划及施工强度（一）准备工程：10月1日—10日，完成进库公路整修，料场施工道路0.5km，专用通讯设施，临时工棚等建设。（二）主要施工期：2008年10月—2009年1月，全面完成上游坝坡、坝顶、溢洪道的整治，下游坝坡土石方填筑等工程施工任务。（三）其它工程施工期：2009年1月1日—15日，完成坝顶防浪墙和下游坝排水沟工程施工任务。（四）2009年1月16日—30日，完成场地清理、复耕、水保等工程施工任务。（五）几项主要指标1、挖填土石方最高月强度1500m3。2、砌石最高月强度200m3。3、砼最高月强度50m3。61 4、施工高峰人数120人。第七章工程管理第一节工程建设管理为了建设好干拱桥水库枢纽病险整治工程，由县政府组建干拱桥水库枢纽病险整治工程建设指挥部，主管副县长任指挥长，县水利局、县计划发展局、县财政局主要负责人任副指挥长，县国土、林业、环保、交通、公安等部门负责人和双星乡人民政府乡长为成员，具体负责工程的资金筹集、劳力组织、征地拆迁和组织比选工作，并实行目标管理，严格奖惩制度，为工程建设创造良好的条件。在工程建设中严格实行项目法人责任制、监理制、资金管理县级报帐制。61 一、项目法人制工程建设实行项目法人制，以干拱桥水库枢纽病险整治为业主，由县水利局与干拱桥水库管理站签订2008年干拱桥水库枢纽病险整治工程建设责任书，由干拱桥水库管理站负责工程建设、管理、使用。县水利局负责工程设计、质量监督，县财政局负责财务监督，双星乡政府组织水库灌区群众投劳开挖土方，负责临时占地的青苗、竹树补偿。二、施工队伍2008年干拱桥水库枢纽病险整治工程建设实行比选制，选择有三级或三级以上资质的专业队伍，按公开、公平、公正择优确定有水利工程建设施工经验，守信誉的施工队伍修建。三、施工质量、安全管理1、严格禁止转包和层层分包。中标的施工单位进行部分工程分包，按照《水利工程建设项目施工分包管理暂行规定》（水建管[1998]481号）的规定执行。施工单位不得将其承担的水利建设项目的主体工程转包。对工程的分包，分包单位必须具有相应的资质等级，并对其分包工程的施工质量向总包单位负责，总包单位对全部工程质量向项目法人负责。工程分包必须经过项目法人的认可。2、施工单位按照承包合同规定，派出与所承担工程建设规模相应的管理、技术、施工人员和施工机械设备进行施工，对工程质量、进度、安全、施工范围环境保护负责。61 3、施工单位必须依据国家、水利行业有工程建设法规、技术规程、技术标准的规定以及按照工程设计图纸和施工技术标准施工，不得任意修改工程设计，不得偷工减料。施工单位在施工过程中发现设计文件和图纸有差错的，应当及时提出意见和建议。4、施工单位要推行全面质量管理，建立健全质量保证体系，严格执行国家行业技术标准和水利行业施工质量管理规定、质量评定标准，制定和完善岗位质量规范、质量责任及考核办法，落实质量责任制。5、施工企业切实加强管理，认真履行签定和承包合同。在施工过程中，要将所编制的施工计划、技术措施及组织管理情况报项目法人单位。6、施工单位必须建立、健全施工质量的检验制度，严格工序管理，作好隐蔽工程的质量检查和记录，隐蔽工程在隐蔽前，施工单位必须通知业主、设计和建设工程质量监督机构。7、施工单位严格遵守《水利水电建筑安装安全技术工作规程》（SD267—88）的规定，确保工程建设的安全。四、材料对干拱桥水库枢纽病险整治工程，所属的材料、设备抽样检查、试验，由建设、设计单位签字后才能使用，杜绝一切不合格材料、产品进入工地。五、资金管理实行县级报帐制干拱桥水库枢纽病险整治项目的资金管理严格按照《水利基本建设资金管理办法》的规定，建立健全资金内部管理制度和财务会计制度，专户存储，专帐核算，专人做帐，专款专用，严禁截流、挤占和挪用。资金管理实行县级报帐制，工程建设资金由县财政局拔付给县水利局，县水利局按工程进度拨款。支出实行报帐制，施工单位到水利局报帐，财政局进行监督。61 1、县财政局开设干拱桥水库枢纽病险整治项目资金的资金专户，县水利局开设干拱桥水库枢纽病险整治项目专项资金的报帐专户。2、县水利局组织工程技术和财务管理人员，对工程质量、工程进度情况分段进行检查。施工单位凭水利局主管负责人、项目业主负责人和质检人员签出的验收单进行报帐。3、财政局将上级安排的项目专项资金及本级安排和配套的枢纽病险整治项目专项资金，及时、足额拨入枢纽病险整治项目专项资金的资金专户。枢纽病险整治项目专项资金拨付时坚持按文件计划、工程进度、工程质量的原则，由县水利局提出用款计划，经主要负责人签字，报财政局审核后分期拨付资金。4、工程竣工验收后，再和施工单位办理竣工结算，结算时留足5%的承包款作为工程质量保证金，用于支付因施工质量问题而发生的维修费用。自工程竣工验收之日起，若一年中未出现质量问题，5%的质量保证金返还承包单位。第二节工程建后管理一是健全管理机构。由武胜县机构编制部门核定水库管理所事业编制1名。二是明确管理范围。按照国家有关规定，干拱桥水库设计最高洪水位以下的库区及大坝下游坝坡脚外延150m、大坝两端各延50m、溢洪道右边墙外延30m、消力戽以下80m为界以及水库管理的办公区、生活区、果园、鱼池等，为干拱桥水库61 的管护范围。工程管护范围由武胜县水行政主管部门和国土部门核定，并由国土部门确权、划界、埋桩、颁证。三是加强工程管理。定时对大坝沉陷、位移、渗漏、水位、雨量进行观测，并作好记录，分析整理。重大水情、雨情、险情随时向上级主管部门报告。加强日常检查，发现问题及时处理。加强工程养护和修理，禁止在坝面上种植、放牧、铲草以及搬运坝坡石料。在大坝管护范围内，不得随意挖坑、建池、打井或进行其他对工程安全有影响的活动。在坝身或大坝附近，不允许进行对土坝安全有影响的爆破活动。四是深化管理体制改革。对养殖水面、加工厂、电灌站、输水渠道所有权和经营权分离，采取公开拍卖的办法或整体或分项承包自主经营等办法，明晰所有权，放活经营权，盘活存量资产，提高工程效益。推行节约用水，计量收费，做到以水养水，实现干拱桥水库良性运行。第八章投资概算一、编制说明干拱桥水库枢纽整治工程包括：1.大坝上游坝坡抛石压脚286.8m-291.8m，高程295.99-299.8m砼护坡，坡比1：2。2.坝顶增设100#砂浆浆砌条石防浪墙，高0.86m，宽0.6m。坝顶20cm厚砂石垫层，10cm厚砼。3.下游坝坡滑坡处进行开挖回填夯实，再对外坡进行培厚加固、增设排水沟。4.下游坝趾增设干砌块石排水棱体。5.溢洪道扩宽，由6.5m扩至11m，新修左边墙、底板衬砌，恢复右边墙垮塌部分，增设消力池。6.增设观测设施。工程总投资为53.40万元，其中建筑工程为50.91万元，机电设备及安装工程0.4万元，独立费用2.09万元。61 （一）编制原则和依据水利部水总［2002］116号文：关于发布《水利工程施工机械台时费定额》的通知，四川省水利厅川水发[2007]20号文：关于颁发《四川省水利水电建筑工程预算定额》、《四川省水利水电工程设计概(估)算编制规定》的通知。（二）基础资料1．人工预算单价四川省水利厅川水发[2007]20号文：人工预算单价标准工资工长460元，高级工420元，中级工340元，初级工230元，经计算，人工预算单价为工长5.99元/工时，高级工5.6元/工时，中级工4.81元/工时，初级工2.52元/工时。2．风、水、电价格风0.16元/m3，水0.5元/m3，电0.80元/KWH。3．费率按四川省水利厅川水发[2007]20号文执行，现场经费：土石方工程为5%，砌石工程为3%，砼工程为4%，灌浆工程为4%（取费基础为直接费）。间接费:土石方工程为5%,砌石工程为3%,砼工程为3%，灌浆工程为5%（取费基础为直接工程费）。企业利润：小型水利水电扩改建整治工程为5%，税金：建设项目在县城镇以外的为3.25%。4．材料预算价格毛条石、粗条石、块时，在当地开采，运距0.30km，其余材料在2561 KM外购买。主材及地方材料预算价格均为运至工地的材料价格，与有关规定的材料限制价格计算材料价差，计入相应部分的材料价差及税金。5．其他临时工程按建安工程量的2%计算。根据有关规定，以下材料限价为：水泥300元/t，汽油3600元/t，柴油3500元/t，钢筋3000元/t，砂、卵石、条石、块石70元/m3，低于70元/m3的直接进入单价计算。三、主要工程量干拱桥水库枢纽整治工程需开挖土方448立方米，页岩开挖297立方米，土方填筑、回填3185立方米，砌条石815立方米，干砌块石925立方米，砼99立方米，钢筋1.2吨。四、主要材料及用工本工程投工0.77万个，需水泥102.5吨，砂295.3立方米，卵石319.2立方米，条石635.1立方米，块石3370.8立方米。61 第九章经济评价1、工程概况干拱桥水库是一座以灌溉、人畜饮用为主，兼有水产养殖等综合利用小（二）型水利工程，坝址以上控制集雨面积3.9平方公里，总库容19.82立方米，有效库容9.95万立方米，设计灌面1300亩，实现灌面1300亩。本次工程设计整治加固大坝、溢洪道。本工程实施后，干拱桥水库枢纽工程满足SDJ274—2001规范要求、20年设计和200年校核的防洪标准。能达到长期安全运行，减少下游500亩农田冲刷损失，可新增蓄水1.5万立方米，恢复有效灌面200亩，改善灌面300亩，增加库内养鱼水面8亩，灌区稻田养鱼100亩。61 2、工程建设计划本工程工期计划4个月，即2008年10月动工，2009年1月完工。3、评价依据①根据国家计委编制《建设项目经济评价方法与参数》、水利部发布的《水利建设项目经济评价规范》（SL72—94）等国家有关规定进行。②2008年武胜县粮食、经济作物、水产品等价格水平。4、基本资料①工程投资经概算：本工程总投资为53.40万元。国民经济评价投资计算应采用影子价格进行，但由于缺乏资料，本次国民经济评价直接采用工程静态总投资53.40万元。②工程年运行费工程运行费包括工资及福利费、材料、燃料及动力费、维护费和其它费用，本工程参照同类型工程情况，根据工程实际确定运行费以固定资产的4%计，国民经济评价为2.1万元。③流动资金参照类似工程分析确定为0.8万元。4、工程效益干拱桥水库枢纽整治加固后，不但灌区农业生产水源得到充分保障，而且保护下游耕地不再被洪水冲刷，为农业产业结构的调整提供了有利条件，促进粮食增产，稻鱼两栖，库内水产品养殖等新技术的普及推广。根据灌区规划，效益分析如下：61 （1）冬变干增加的效益。根据灌区规划，该基础上实施后，将减少冬水田200亩，冬干比由原来的40.5∶59.5变为25∶75，复种指数为1.7提高到1.96，大大提高了土地利用率。据农业局调查，每亩增种小春一季，扣除成本约增加经济效益200元，则可增加经济效益4万元。（2）提高单产增加效益。据武胜县水利局水费测算典型调查资料，恢复灌面平均每年每亩增产粮食100公斤，恢复改善灌面平均每年每亩增产粮食50公斤，该项目实施后，恢复灌面200亩，改善节水灌面300亩，则每年可增产粮食3.5万公斤，以武胜县当地价格1.5元/公斤计算，则可增加经济效益5.25万元，考虑增加产值时多投入，故按0.5折计，则灌溉增产效益为2.62万元。（3）下游农田增产效益：据调查，溢洪道消力池完工后，可避免下游农田150亩（一般年景）被冲刷，每亩增产粮食100公斤，每年可增产粮食1.5万公斤，则可增加经济效益2.25万元，按0.5折计则增产效益为1.13万元。（4）水产养殖效益干拱桥水库整治后，蓄水完全能达到设计蓄水量，加上复蓄水源丰富，除保证灌溉、饮用外，可增加稻田养鱼用水200亩，亩产成鱼100公斤计，可增收成鱼2吨，增加库内水鱼水面7亩，亩产成鱼300公斤计，增加成鱼0.21吨，两项共增收成鱼2.21吨，以武胜当地价格8元/公斤计，则可增加经济效益17.68万元，考虑增加产量时多投入，故按0.6折计，则增加水产养殖效益10.61万元。粮食增产和水产养殖每年可净增效益14.0万元。61 5、经济评估（1）经济基准许收益率考虑本工程为福利性水利工程，并参照同类工程经济基准收益率确定为8%。（2）计算期本工程建设期为1年，按有关规定，正常运行期为30年，故计算期为31年，基准年选为建设期第一年年初。（3）工程投入工程投入主要是工程投资及运行费，工程总投资53.40万元，年运行费2.0万元。（4）经济能力分析本工程全部经济评价现金流量见附表，经济分析计算，经济内部收益率为24.05%，大于经济基准收益率8%，经济净现值109.99万元，投资回收期6年，满足规范要求。（经济能力分析表9—1）表9—1国民经济评价主要指标项目单位指标备注经济内部收益率%22.43经济净现值万元43.26效益费用比1.81（5）敏感性分析本工程经济评价敏感性分析，主要是固定资产投资，效益等确定因素单独变化对财务指标的影响程序。程序敏感性分析见表9—2。经济敏感性分析成果表61 表9—2单位：万元项目经济内部净现值经济内部收益率%效益费用比基本情况43.2622.431.81投资增加10%37.9220.351.646效益减少10%33.620.141.629投资增加10%，效益减少10%28.2618.271.481由上表可知不确定因素在一定变化时，该工程项目的经济净现值均大于零，经济内部效益大于社会折学率，经济指标均能满足国家有关规定。（6）经济评价本次经济评价，按国家水利、水产产业政策目标要求，依据现行政策和灌区实际情况确定，其效益可信。本工程各项经济评价指标均满足现行规定，经敏感性分析，该项目在经济上是可靠的，抗风险能力较强。综上所述，本工程经济评价是可行的。干拱桥水库枢纽整治完工后，不但能产生很好的经济效益，而且带来可喜的社会效益和生态效益。建议尽快实施。61 大坝安全鉴定报告书水库名称：干拱桥水库61 安全鉴定:四川省武胜县水利局主管单位水库名称干拱桥水库所在地点武胜县双星乡所在河流双星河总库容21.97万立方米水库管理单位武胜县双星乡农业服务中心鉴定组织单位武胜县双星乡人民政府鉴定承担单位武胜县水利水电工程勘测设计队鉴定审定部门四川省武胜县水利局61 工程概况：干拱桥水库位于武胜县双星乡境内，属嘉陵江水系双星河支流，坝址以上集雨面积3.9平方公里，设计总库容19.82万立方米，兴利库容9.95万立方米，为年调节水库。是一座以灌溉为主，兼防洪、水产养殖等的小（二）型水库，枢纽工程由大坝、溢洪道组成。根据SL252—2000标准1、工程等级：枢纽工程为五等，主要建筑物为五级，次要建筑物为五级。2、洪水标准：水库枢纽工程洪水标准为20年一遇洪水设计，200年一遇洪水校核。一、大坝大坝于1975年动工修建，1976年12月完工，最大坝高13米，坝顶高程299.8米，坝顶宽1.3m，坝顶长65m，坝型为均质土坝。二、溢洪道该水库溢洪道位于大坝左端，堰顶净宽6.5m，堰顶高程296.99m，为无闸宽顶堰，最大下泄流量为16.41m3/s。堰后溢洪道长21m，陡槽斜面长12m,宽6.5m，深1.5m。61 大坝现场安全检查大坝内坡较陡1：1.2；大坝坝体单薄；坝顶较窄1.3m；大坝有白蚁蔓延危害；大坝无监测设施，工程运行管理设施不完善，无防洪抢险的交通、通讯设备。大坝安全分析评价工程质量评价水库建于七十年代，修建无设计资料，无施工记录，建成后无竣工资料。限于当时的技术经济条件，坝基清基不彻底，残留的冲洪积粘土抗剪指标较低；填筑土抗剪强度指标较低，均匀性差，含水量偏大，局部层间结合不好，碾压不够密实；坝体填土粘粒含量偏高，渗透系数小，坝体填土排水效果差。以上因素给坝坡的稳定带来较多的安全隐患。大坝运行近30年，由于经费问题，病害一直未得到切底的妥善处理，现存在下游坝坡不稳，下游坝坡无护坡措施，白蚁危害等严重的安全隐患。综上所述，干拱桥水库枢纽建筑物施工质量不能满足现行国家规程、规范要求，存在安全隐患，故水库枢纽工程质量安全级别按《水库大坝安全评价导则》评定为C级。建议采取相应措施消除隐患，确保水库正常安全运行，充分发挥应有的作用。61 运行管理评价综上所述，根据水库大坝运行维护和监测水平的现状与《水库大坝安全评价导则》的要求，可认为水库运行管理较差，故干拱桥水库枢纽运行管理安全级别按《水库大坝安全评价导则》评定为B级。大坝安全分析评价防洪标准复核本次复核是根据《四川省水文手册》中的水文资料及公式结合武胜气象资料进行了洪水计算。根据SL252-2000标准计算超高，按照GB50201—94标准复核洪水，该库洪水计算结果为：20年一遇设计洪水位298.73米,相应下泄流量35.25m3/s；200年一遇校核洪水位299.58米，相应下泄流量64.12m3/s。设计坝顶高程Z设=301.13米，校核坝顶高程Z校=301.69米，实际坝顶高程299.8米，不满足防洪标准。防洪标准复核结论：Ｃ结构安全评价本工程坝坡稳定计算采用河海大学工程力学研究所《土石坝边坡稳定分析系统（HH-SlopeR1.0）》中计及条块间作用力简化毕肖甫法进行计算。上游坝坡较陡1：1.2不满足规范要求，下游坝坡抗滑稳定安全系数不满足规范要求，故该水库坝体不稳定，存在安全隐患，待整治。大坝结构安全性级别定为C级。溢洪道左边墙未衬砌，风化垮塌严重。按《水库大坝安全评价导则》规定，溢洪道结构安全性评价为Ｃ级。渗流稳定分析评价采用《土坝设计》的渗流计算公式进行计算各工况下渗流量均很小，满足要求。61 渗流安全评价结论：Ｂ抗震安全复核根据水工建筑物抗震设计规范(试行）SDJ12—78及1990年中国地震强烈度区划图、坝址区域内基本地震烈度小于6°，不进行抗震复核。存在的主要问题1、上游坝坡较陡1：1.2不满足规范要求，下游坝坡抗滑稳定安全系数不满足规范要求。2、水库枢纽工程抗洪能力达不到≤水利水电工程等级划分及洪水标准≥（SL252-2000）标准3、溢洪道过洪能力达不到200年一遇洪水校核的泄流要求。左边墙未衬砌，风化垮塌严重。4、大坝有白蚁蔓延危害。5、大坝无观测设施。6、工程运行管理设施不完善，无防洪抢险公路和通讯设施。大坝安全类别评定：三类坝61 安全鉴定结论专家组对水库现场进行了检查，并对课题组提交的干拱桥水库大坝安全鉴定论证专题报告进行了审查，提出该水库大坝安全鉴定意见如下：1、干拱桥水库大坝安全鉴定课题组所提供的鉴定资料依据充分，数据可靠。2、水库枢纽工程抗洪能力达不到≤水利水电工程等级划分及洪水标准≥（SL252-2000）标准3、溢洪道过洪能力达不到200年一遇洪水校核的泄流要求。4、坝址区地震烈度小于6度，不进行抗震复核。5、上游坝坡较陡1：1.2不满足规范要求，下游坝坡抗滑稳定安全系数不满足规范要求。6、大坝有白蚁蔓延危害。7、大坝无观测设施。8、工程运行管理设施不完善，无防洪抢险公路和通讯设施。专家组组长61 鉴定组织单位意见：同意专家组鉴定结论，希干拱桥水库管理站抓紧工程整治设计，上报审批实施。与此同时，水库管理单位应加强工程管理，并对大坝进行全面监测，确保工程安全。负责人（签名）　　　　　　单位（公章）2008年1月8日鉴定审定部门意见：同意鉴定组织意见，尽快整治，消除隐患，确保大坝安全，发挥工程最在效益。负责人：单位：　　2008年1月8日61'
