给排水工程施工图预算

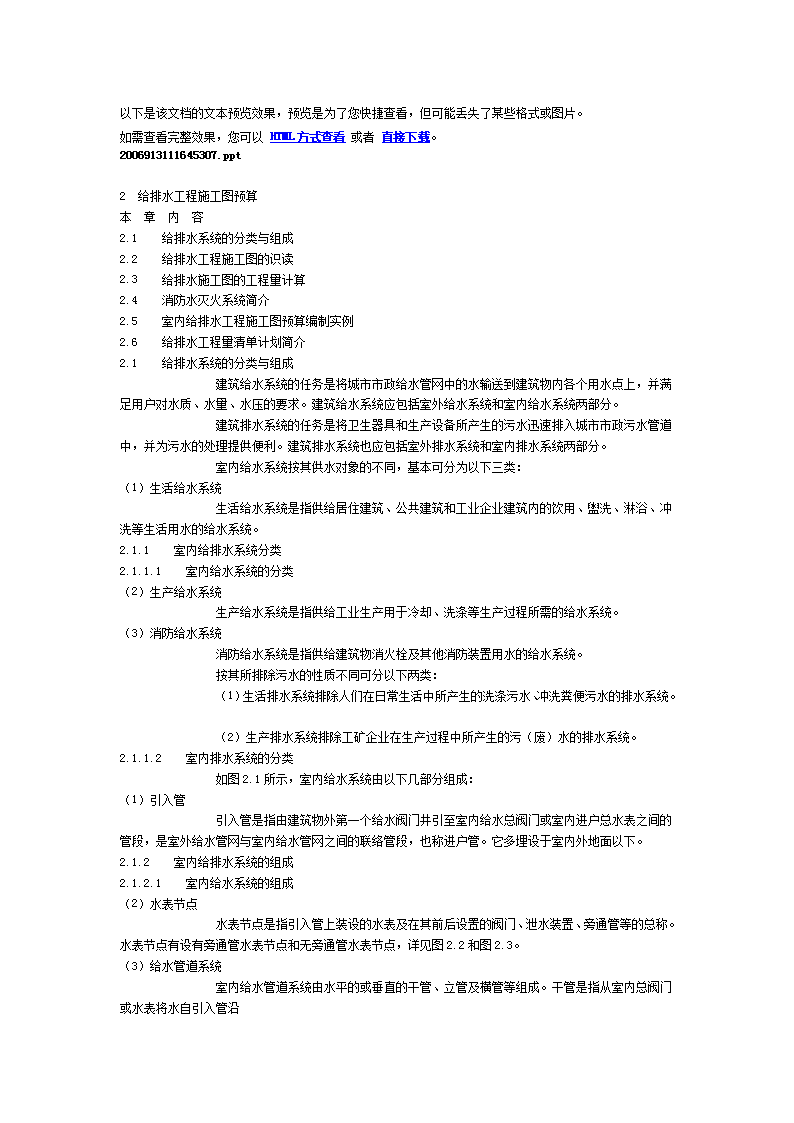

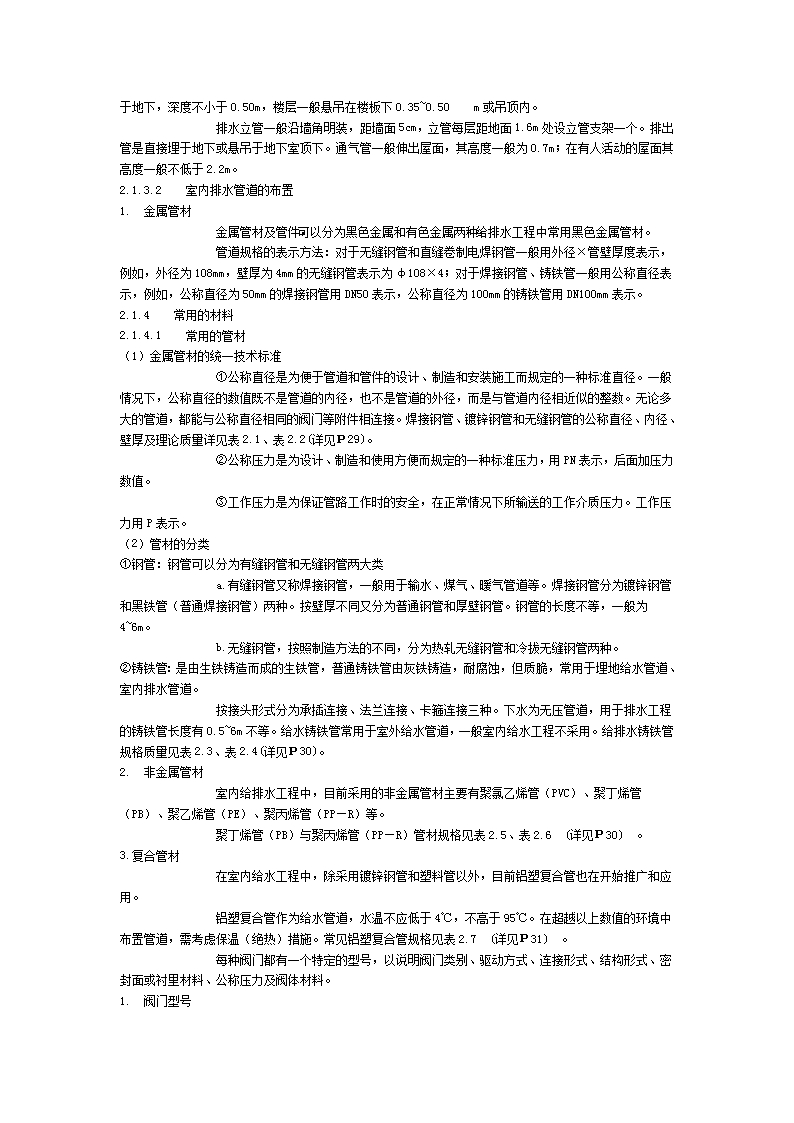

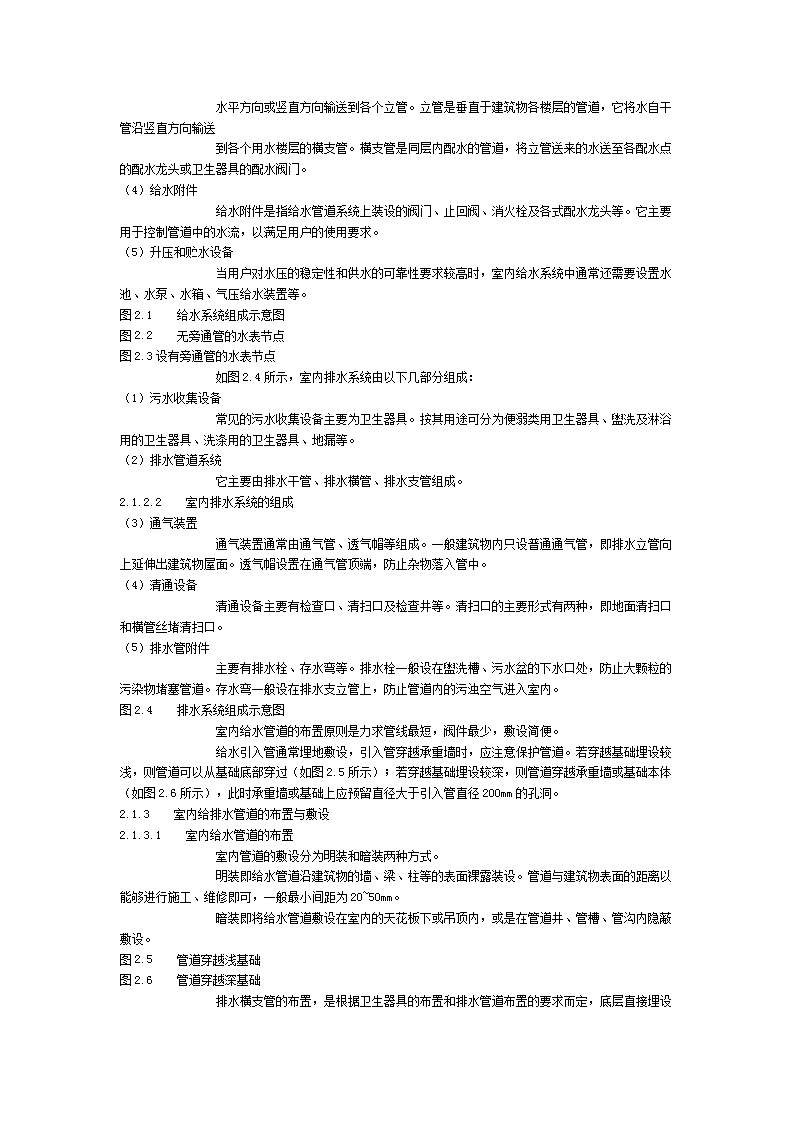

'以下是该文档的文本预览效果，预览是为了您快捷查看，但可能丢失了某些格式或图片。如需查看完整效果，您可以HTML方式查看或者直接下载。2006913111645307.ppt2　给排水工程施工图预算本 章 内 容2.1  给排水系统的分类与组成2.2  给排水工程施工图的识读2.3  给排水施工图的工程量计算2.4  消防水灭火系统简介2.5  室内给排水工程施工图预算编制实例2.6  给排水工程量清单计划简介2.1  给排水系统的分类与组成        建筑给水系统的任务是将城市市政给水管网中的水输送到建筑物内各个用水点上，并满足用户对水质、水量、水压的要求。建筑给水系统应包括室外给水系统和室内给水系统两部分。        建筑排水系统的任务是将卫生器具和生产设备所产生的污水迅速排入城市市政污水管道中，并为污水的处理提供便利。建筑排水系统也应包括室外排水系统和室内排水系统两部分。         室内给水系统按其供水对象的不同，基本可分为以下三类：（1）生活给水系统        生活给水系统是指供给居住建筑、公共建筑和工业企业建筑内的饮用、盥洗、淋浴、冲洗等生活用水的给水系统。2.1.1  室内给排水系统分类2.1.1.1  室内给水系统的分类（2）生产给水系统        生产给水系统是指供给工业生产用于冷却、洗涤等生产过程所需的给水系统。（3）消防给水系统         消防给水系统是指供给建筑物消火栓及其他消防装置用水的给水系统。         按其所排除污水的性质不同可分以下两类：        （1）生活排水系统排除人们在日常生活中所产生的洗涤污水、冲洗粪便污水的排水系统。        （2）生产排水系统排除工矿企业在生产过程中所产生的污（废）水的排水系统。 2.1.1.2  室内排水系统的分类        如图2.1所示，室内给水系统由以下几部分组成：（1）引入管        引入管是指由建筑物外第一个给水阀门井引至室内给水总阀门或室内进户总水表之间的管段，是室外给水管网与室内给水管网之间的联络管段，也称进户管。它多埋设于室内外地面以下。2.1.2  室内给排水系统的组成2.1.2.1  室内给水系统的组成（2）水表节点        水表节点是指引入管上装设的水表及在其前后设置的阀门、泄水装置、旁通管等的总称。水表节点有设有旁通管水表节点和无旁通管水表节点，详见图2.2和图2.3。（3）给水管道系统         室内给水管道系统由水平的或垂直的干管、立管及横管等组成。干管是指从室内总阀门或水表将水自引入管沿        水平方向或竖直方向输送到各个立管。立管是垂直于建筑物各楼层的管道，它将水自干管沿竖直方向输送        到各个用水楼层的横支管。横支管是同层内配水的管道，将立管送来的水送至各配水点的配水龙头或卫生器具的配水阀门。 （4）给水附件        给水附件是指给水管道系统上装设的阀门、止回阀、消火栓及各式配水龙头等。它主要用于控制管道中的水流，以满足用户的使用要求。（5）升压和贮水设备        当用户对水压的稳定性和供水的可靠性要求较高时，室内给水系统中通常还需要设置水池、水泵、水箱、气压给水装置等。图2.1  给水系统组成示意图 图2.2  无旁通管的水表节点 图2.3设有旁通管的水表节点         如图2.4所示，室内排水系统由以下几部分组成：（1）污水收集设备        常见的污水收集设备主要为卫生器具。按其用途可分为便溺类用卫生器具、盥洗及淋浴用的卫生器具、洗涤用的卫生器具、地漏等。（2）排水管道系统        它主要由排水干管、排水横管、排水支管组成。 2.1.2.2  室内排水系统的组成（3）通气装置        通气装置通常由通气管、透气帽等组成。一般建筑物内只设普通通气管，即排水立管向上延伸出建筑物屋面。透气帽设置在通气管顶端，防止杂物落入管中。（4）清通设备        清通设备主要有检查口、清扫口及检查井等。清扫口的主要形式有两种，即地面清扫口和横管丝堵清扫口。 （5）排水管附件        主要有排水栓、存水弯等。排水栓一般设在盥洗槽、污水盆的下水口处，防止大颗粒的污染物堵塞管道。存水弯一般设在排水支立管上，防止管道内的污浊空气进入室内。图2.4  排水系统组成示意图         室内给水管道的布置原则是力求管线最短，阀件最少，敷设简便。        给水引入管通常埋地敷设，引入管穿越承重墙时，应注意保护管道。若穿越基础埋设较浅，则管道可以从基础底部穿过（如图2.5所示）；若穿越基础埋设较深，则管道穿越承重墙或基础本体（如图2.6所示），此时承重墙或基础上应预留直径大于引入管直径200mm的孔洞。2.1.3  室内给排水管道的布置与敷设2.1.3.1  室内给水管道的布置        室内管道的敷设分为明装和暗装两种方式。        明装即给水管道沿建筑物的墙、梁、柱等的表面裸露装设。管道与建筑物表面的距离以能够进行施工、维修即可，一般最小间距为20~50mm。         暗装即将给水管道敷设在室内的天花板下或吊顶内，或是在管道井、管槽、管沟内隐蔽敷设。 图2.5  管道穿越浅基础 图2.6  管道穿越深基础         排水横支管的布置，是根据卫生器具的布置和排水管道布置的要求而定，底层直接埋设于地下，深度不小于0.50m，楼层一般悬吊在楼板下0.35~0.50  m或吊顶内。        排水立管一般沿墙角明装，距墙面5cm，立管每层距地面1.6m处设立管支架一个。排出管是直接埋于地下或悬吊于地下室顶下。通气管一般伸出屋面，其高度一般为0.7m；在有人活动的屋面其高度一般不低于2.2m。 2.1.3.2  室内排水管道的布置1. 金属管材        金属管材及管件，可以分为黑色金属和有色金属两种，给排水工程中常用黑色金属管材。         管道规格的表示方法：对于无缝钢管和直缝卷制电焊钢管一般用外径×管壁厚度表示，例如，外径为108mm，壁厚为4mm的无缝钢管表示为φ108×4；对于焊接钢管、铸铁管一般用公称直径表示，例如，公称直径为50mm的焊接钢管用DN50表示，公称直径为100mm的铸铁管用DN100mm表示。 2.1.4  常用的材料2.1.4.1  常用的管材（1）金属管材的统一技术标准        ①公称直径是为便于管道和管件的设计、制造和安装施工而规定的一种标准直径。一般情况下，公称直径的数值既不是管道的内径，也不是管道的外径，而是与管道内径相近似的整数。无论多大的管道，都能与公称直径相同的阀门等附件相连接。焊接钢管、镀锌钢管和无缝钢管的公称直径、内径、壁厚及理论质量详见表2.1、表2.2(详见Ｐ29)。        ②公称压力是为设计、制造和使用方便而规定的一种标准压力，用PN表示，后面加压力数值。        ③工作压力是为保证管路工作时的安全，在正常情况下所输送的工作介质压力。工作压力用P表示。 （2）管材的分类①钢管：钢管可以分为有缝钢管和无缝钢管两大类        a.有缝钢管又称焊接钢管，一般用于输水、煤气、暖气管道等。焊接钢管分为镀锌钢管和黑铁管（普通焊接钢管）两种。按壁厚不同又分为普通钢管和厚壁钢管。钢管的长度不等，一般为4~6m。        b.无缝钢管，按照制造方法的不同，分为热轧无缝钢管和冷拔无缝钢管两种。②铸铁管：是由生铁铸造而成的生铁管，普通铸铁管由灰铁铸造，耐腐蚀，但质脆，常用于埋地给水管道、室内排水管道。        按接头形式分为承插连接、法兰连接、卡箍连接三种。下水为无压管道，用于排水工程的铸铁管长度有0.5~6m不等。给水铸铁管常用于室外给水管道，一般室内给水工程不采用。给排水铸铁管规格质量见表2.3、表2.4(详见Ｐ30)。 2. 非金属管材        室内给排水工程中，目前采用的非金属管材主要有聚氯乙烯管（PVC）、聚丁烯管（PB）、聚乙烯管（PE）、聚丙烯管（PP—R）等。        聚丁烯管（PB）与聚丙烯管（PP—R）管材规格见表2.5、表2.6 (详见Ｐ30) 。3.复合管材        在室内给水工程中，除采用镀锌钢管和塑料管以外，目前铝塑复合管也在开始推广和应用。        铝塑复合管作为给水管道，水温不应低于4℃，不高于95℃。在超越以上数值的环境中布置管道，需考虑保温（绝热）措施。常见铝塑复合管规格见表2.7 (详见Ｐ31) 。        每种阀门都有一个特定的型号，以说明阀门类别、驱动方式、连接形式、结构形式、密封面或衬里材料、公称压力及阀体材料。 1. 阀门型号        阀门产品型号由七个单元组成,按图2.7的顺序编制。2.1.4.2  阀门        （1）第一单元用汉语拼音字母表示阀件类别，如：闸阀代号为Z；截止阀代号为J；减压阀代号为Y；安全阀代号为A；节流阀代号为L；球阀代号为Q；蝶阀代号为D；隔膜阀代号为G；旋塞阀代号为X；止回阀代号为H；疏水阀代号为S等。         （2）第二单元用一位阿拉伯数字表示驱动方式，但有时要注意阿拉伯数字的脚标。对手轮、手柄和扳手驱动的闸阀及安全阀、减压阀、疏水阀，则省略本单元。对于气动或液动的阀门，常闭式用6B、7B表示，常开式用6K、7K表示，气动兼手动的用6S表示，电动防爆的用9B表示。驱动方式代号：电磁动代号为0；电磁-液动代号为1；电-液动代号为2；蜗轮代号为3；正齿轮代号为4；圆锥齿轮代号为5；气动代号为6；液动代号为7；气-液动代号为8；电动代号为9等。        （3）第三单元用一位阿拉伯数字表示阀件的连接形式，如内螺纹连接代号为1，外螺纹连接代号为2，法兰连接代号为4，焊接连接代号为6（焊接连接包括对焊和承插焊），对夹连接代号为7，卡箍连接代号为8，卡套连接代号为9等。        （4）第四单元用一位阿拉伯数字表示阀件的结构形式。        （5）第五单元用汉语拼音字母表示密封面或衬里材料。如铜合金的代号为T，橡胶的代号为X，尼龙塑料的代号为N，不锈钢的代号为H，硬质合金的代号为Y，衬胶的代号为J，衬搪瓷的代号为C，衬铅的代号为Q等。由阀体上直接加工出来的密封面材料用W表示，当阀座和阀瓣的密封材料不同时，用低硬质材料代号表示（隔膜阀除外）。        （6）第六单元用阿拉伯数字表示阀件的公称压力，并以横线“—”与第五单元隔开。        （7）第七单元用汉语拼音字母表示阀体材料。        对于低温阀、带加热套的保温阀、带波纹管的阀件和杠杆式安全阀，在代号前分别加汉语拼音字母D、B、W和G。2. 阀门的分类（1）闸板阀        闸板阀主要用于冷热水、采暖、室内煤气等工程的管路上。利用闸板的升降控制管道内介质的流量大小。闸板开启有力，介质阻力小，具有较好的严密性和调节流量的性能。（2）截止阀        截止阀主要用于DN≤50的冷热水及高压蒸汽管路中。它内部严密可靠，但水流阻力大，安装有方向性。（3）旋塞阀        旋塞阀主要是利用阀体内开设的孔道旋转塞子达到开启。它具有结构简单，开启迅速，操作方便的特点。该阀门的密闭性较差，仅适用于低压、需要快速启闭的管路。（4）止回阀        止回阀又称为逆止阀或单向阀，它是利用流体介质的压力自行开启，阻止流体介质逆向流动的阀门。 图2.7  阀门产品型号         在给排水、采暖、煤气及工业管道安装工程中，一些管道采用法兰连接。        法兰按照材质可分为铸铁法兰、钢制法兰、塑料法兰等。        按照表面形式分为光滑面法兰、凹凸面法兰。        按照法兰与管道的连接形式分为焊接法兰、螺纹法兰等。2.1.4.3  法兰        （1）平焊钢法兰一般用于给排水、采暖、煤气工程中经常需要拆卸或检修处的连接件。         （2）在给排水和采暖工程中，有些管道的端头需要封堵时，一般采用法兰盖进行封堵。        （3）连接螺栓一般用于两片法兰之间的连接，它包括螺栓、螺母、垫圈等。 1. 螺纹连接管件        在一般的给排水和采暖工程中，采用螺纹连接管道的管件分为镀锌和不镀锌两种，如图2.8所示。        常用的管件有管箍、活接头、弯头、三通、四通、补心、根母、异径（变径）管、丝（管）堵等。管件的规格和管道的规格是一致的，以公称直径表示。2.1.4.4  管件2. 焊接连接管件        在焊接钢管和无缝钢管的安装中，经常要根据现场情况制作一些钢制管件。        制作方法有压制法和焊接法两种。        在给排水和采暖工程中经常采用压制弯头作为管道转弯的连接件。3.铸铁管件        铸铁给水管的安装，分为承插法和法兰连接法两种，一般承插连接用石棉水泥打口，主要管件有异径管、弯头、三通、四通等。        铸铁排水管的安装，一般采用承插连接，用石棉水泥打口，如图2.9所示。主要管件有弯曲管、90°弯头、45°弯头、90°三通、45°三通、正四通、P型存水弯、S型存水弯等。 4.铝塑复合管件        常用的铝塑复合管件有异径弯头、等径和异径三通、内外牙直通、内外牙弯头。 图2.8  钢管螺纹连接管配件 图2.9  室内排水管材与管件         卫生洁具是指厨房、卫生间内的盥洗设施。它包括洗涤盆、洗澡盆、淋浴器、洗脸盆、大便器（坐便、蹲便）、小便器、化验盆以及冲洗水箱、水龙头、排水栓、地漏等。1. 浴盆        浴盆按材质可分为铸铁搪瓷浴盆、钢板搪瓷浴盆、亚克力浴盆、玻璃钢浴盆等，规格为1080~1700 mm不等。浴盆由盆体、供水管、控制混合水龙头、存水弯等组成。2.1.4.5  卫生洁具        浴盆供水：由设置的冷水和热水管道经混合水龙头调整为适宜的水温流入浴盆内，或经淋浴管道进入淋浴喷头。        浴盆排水：浴盆内的水经排水栓引出的短管与室内排水管道相连接。        图2.10所示为浴盆安装示意图。2. 洗面（脸）盆        目前广泛采用的洗面盆有台式和柱式两种。        台式洗面（脸）盆一般由大理石、人造大理石、花岗岩等为台面，固定于焊接支架上。还有一种亚克力整体洗面（脸）盆（盆与台面为整体）。        柱式洗面（脸）盆是由盆体和柱体两部分组成。        洗面（脸）盆一般由冷热水管道供水，冷热水管道将水送至盆体上方的调节水龙头。        洗面盆的水龙头品种繁多，按照功能可分为旋转式、旋钮式、感应式等。        排水部分由排水栓、存水弯流入室内排水管道。        图2.11所示为洗面（脸）盆安装示意图。3.大便器        大便器分为坐式大便器和两种。         坐式大便器由坐便池和冲洗水箱组成。按其结构形式分为联体低水箱坐便器、分体式坐便器。图2.12所示为坐式低水箱大便器安装示意图。        蹲式大便器由蹲便池和冲洗部分组成。冲洗部分分为高位水箱冲洗设备和冲洗阀冲洗设备两种。        图2.13所示为直接冲洗蹲式大便器安装示意图。图2.14所示为高水箱蹲式大便器的安装示意图。4. 小便器        小便器按照安装方式和形状分为平面小便器、三角小便器、立式小便器、挂式小便器和小便槽等数种        排水方式：经小便器排水栓和存水弯排入室内排水管道中。        排水方式：排水一般经槽底的专门排水栓或地漏排入室内排水管道中。        图2.15所示为挂式小便器安装示意图。图2.16所示为立式小便器安装示意图。图2.17所示为小便槽安装示意图。5.洗涤盆        目前经常采用的洗涤盆有不锈钢和白色陶瓷制品。        供水方式：洗涤盆一般仅设置冷水管，而目前家庭和酒店、宾馆等场所均设置了热水管道，经水龙头供洗涤用冷热水。水嘴已向高档发展，有转脖式水嘴、旋钮式水嘴、压力长颈式水嘴等。        排水方式：污水经排水栓、存水弯排入室内排水管道中。 6.地漏        地漏一般设置在厨房、厕所、盥洗室、浴室、洗衣房及工厂车间，以及其他需要从地面上排除污水的房间内。地漏在排水口处盖有篦子，用以阻止杂物落入管道内。其自身带有水封，不需要存水弯即可直接与室内排水管道连接。        地漏按材质分为铜地漏、铸铁地漏、不锈钢地漏、塑料地漏等多种。7. 排水栓        为防止污物进入排水管道，造成管道堵塞，在洗脸盆、浴盆、污水池、洗涤盆等卫生器具与存水弯之间需设置排水栓。        常用的排水栓规格有DN32、DN40、DN50等。 图2.10 浴盆安装示意图 图2.11 洗脸盆安装示意图 图2.12  低水箱坐式大便器安装示意图 图2.13  直接冲洗蹲式大便器安装示意图 图2.14  高水箱蹲式大便器安装示意图 图2.15  挂式小便器安装示意图 图2.16  立式小便器安装示意图 图2.17  小便槽安装示意图 2.2  给排水工程施工图的识读        给排水施工图常用图例见表2.8(详见37)。 2.2.1  给排水施工图常用的图例        室内给排水施工图通常由施工及设计说明、施工平面图（总平面图或底层平面图、标准层平面图、顶层平面图）、给水系统图和排水系统图、大样图或详图及标准图组成。        （1）施工及设计说明主要包括工程概况、所用材料品种及要求、工程做法、卫生器具种类和型号等内容。2.2.2   给排水施工图简介2.2.2.1  给排水施工图的组成及内容        （2）施工平面图表明了各种用水设备平面位置、管道的平面布置和立管位置与编号，在底层平面图中还应包括给水引入管和排水排出管的位置、水表节点等内容。        （3）系统图主要表明管道的空间走向，各种水平管道的安装高度，阀门的安装位置，管径的变化情况，管道与卫生器具的连接方式，以及地漏和清扫口位置等内容。        （4）通过以上图纸和说明还无法表达清楚的管道节点构造、卫生器具和设备的安装图等需要用大样图或详图及标准图来表示。        （1）管道在平面图上的表示：各种水、卫、暖管道的平面图，一般要把该楼层地面以上和楼板以下的所有管道都表示在该层建筑平面图上，对于底层还要把地沟内的管道表示出来。按具体情况用如图2.18所示的方法表示。        （2）管道在系统图上的表示：室内管道系统图主要是反映管道在室内空间的走向和标高位置。 2.2.2.2  给排水施工图的表示        （3）管道标高的表示：管道的标高符号一般标注在管道的起点或终点，标高的数字对于给水管道、采暖管道是指管道中心处的位置相对于±0.000的高度；对于排水管道通常是指管子内底的相对标高。标高的单位是米。        （4）管道坡度的表示：管道的坡度符号可标注在管子的上方或下方，其箭头所指的一端是管子较低一端，一般表示为i=×××。如i=0.005表明管道的坡度为千分之五。        （5）管道直径的表示：管道直径一般用公称直径标注，一段管子的直径一般标注在该段管子的两端，而中间不再标注，如图2.19所示。图2.18  管道上下拐弯在平面图上的表示 图2.19  管径的表示         识读给排水施工图时，应首先查看设计及施工说明，明确设计要求，然后将给水和排水分开阅读，把平面图和系统图对照起来看，最后阅读详图和标准图。 2.2.3  给排水施工图的识读        给排水施工平面图是给排水施工图纸中最基本和最重要的图，它主要表明给排水管道和卫生器具等的平面布置。识读此图时应注意弄清以下内容：        （1）明确卫生器具和用水设备的类型、数量、安装位置、接管方式。        （2）明确给水引入管和污水排出管的平面走向、位置。        （3）明确给排水干管、立管、横管、支管的平面位置与走向。        （4）明确水表、消火栓等的型号、安装方式2.2.3.1  给排水施工平面图识读        给排水管道系统图主要表示管道系统的空间走向。        在给水系统图上，一般不画出卫生器具，只用图例符号画出水龙头、淋浴器喷头、冲洗水箱等。        在排水系统图上，也不画出主要卫生器具，只画出卫生器具下的存水弯或排水支管。        识读给排水系统图时要重点掌握以下内容： 2.2.3.2  给排水施工系统图的识读        （1）明确各部分给水管道的空间走向、标高、管道直径及其变化情况，阀门的设置位置和规格、数量。        （2）明确各部分排水管道的空间走向、管路分支情况、管道直径及其变化情况，弄清横管的坡度、管道各部分的标高、存水弯的形式、清通设施的设置情况。         给排水工程施工详图主要有水表节点图、卫生器具安装图、管道支架安装图等。有的详图选用标准图和通用图时，还需查阅相应标准图和通用图。识读详图时重点掌握其所包括的设备、各部分的起止范围。 2.2.3.3  给排水施工详图的识读2.3  给排水施工图的工程量计算1.管道安装工程量计算规则        各种管道均以施工图所示中心线长度，以“米”为单位计量，不得扣除各种阀门、管件所占长度。        （1）给排水工程量计算时，要区别管道的材质品种、管径规格、管道的连接方式以及安装部位，分别列项计算。2.3.1  室内给排水工程管道安装工程量计算        （2）连接管道的管件、阀门（包括减压阀、疏水器、水表、伸缩器、除污器等）所占长度均不得扣除。        （3）室外排水检查井所占长度，应根据市政工程预算规定从室外排水管道的长度中扣除。        （4）在计算室内给排水工程量时，应先统计各种卫生器具的制作与安装的组数、个数、台数。 （5）给水管道工程量计算        计算给水管道安装长度时，要将钢管、铸铁管及钢管中的镀锌管、非镀锌管分开计算。为了便于以后计算刷油工程量，要将各种管材的管道按埋地、走地沟、明装分开计算。        ①水平管道的长度要尽量按平面图上所注尺寸计算。        ②计算各种规格管道长度时，要注意管道安装的变径点。        ③为了清楚地算出和复核各部分管道长度，计算给水管道延长米时，给水立管要编号。（6）排水管道工程量计算        计算室内排水管道安装工程量时，首先弄清卫生器具成组安装中包括了哪部分排水管道，然后按排水立管的编号或排出管的编号顺序，先计算各排出管、立管长度，再计算各立管或排出管上的横管、横支管、立支管的长度。 ①排出管安装长度的计算        排出管的安装长度应计算至室外第一个检查井。 '
