安装工程施工图纸会审要点

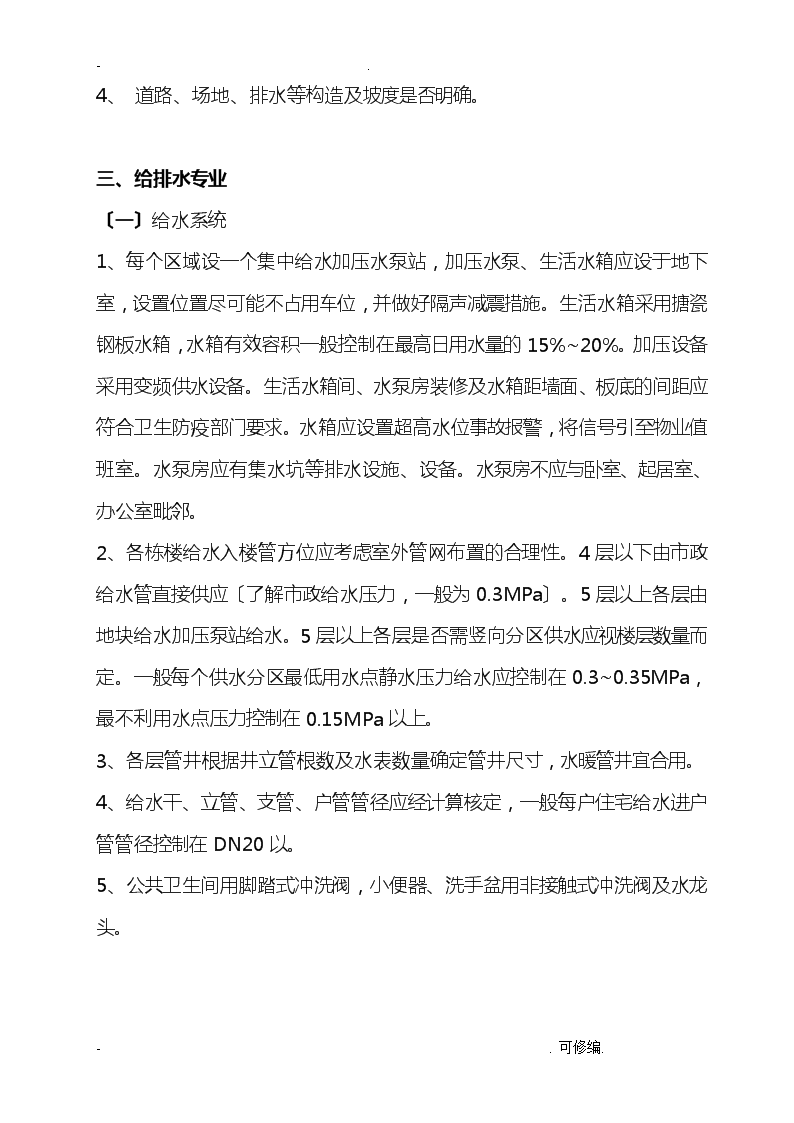

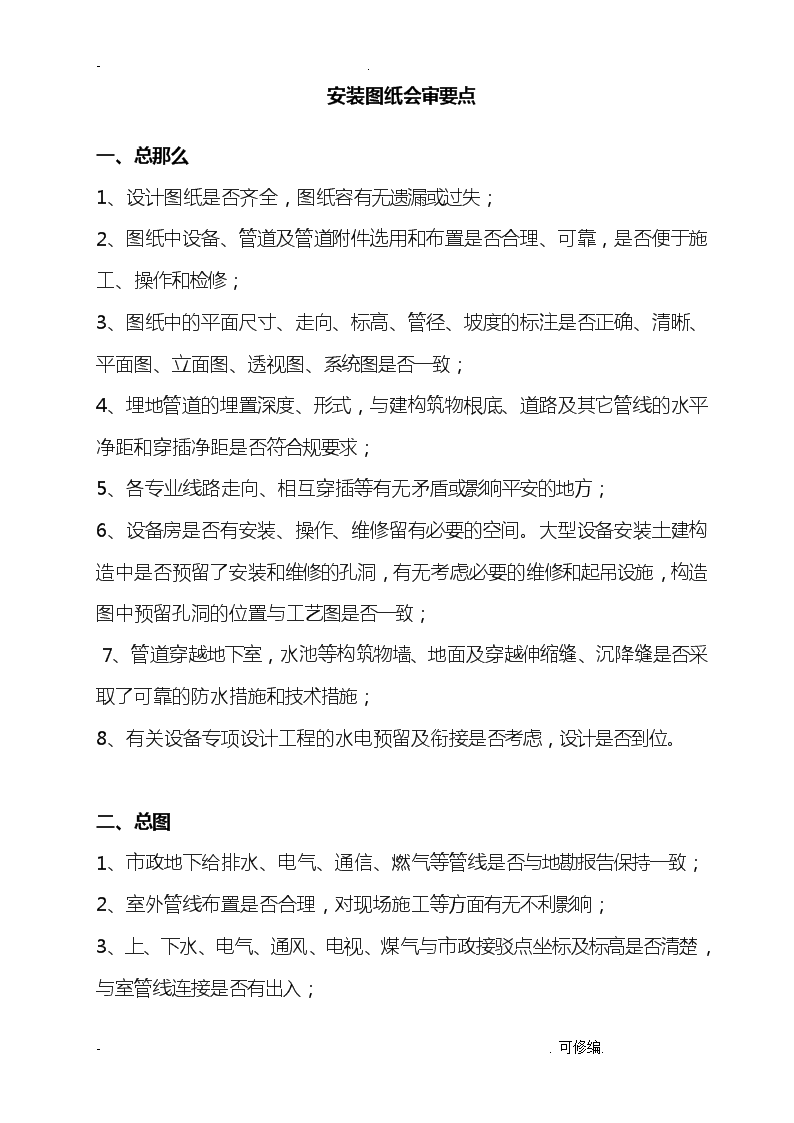

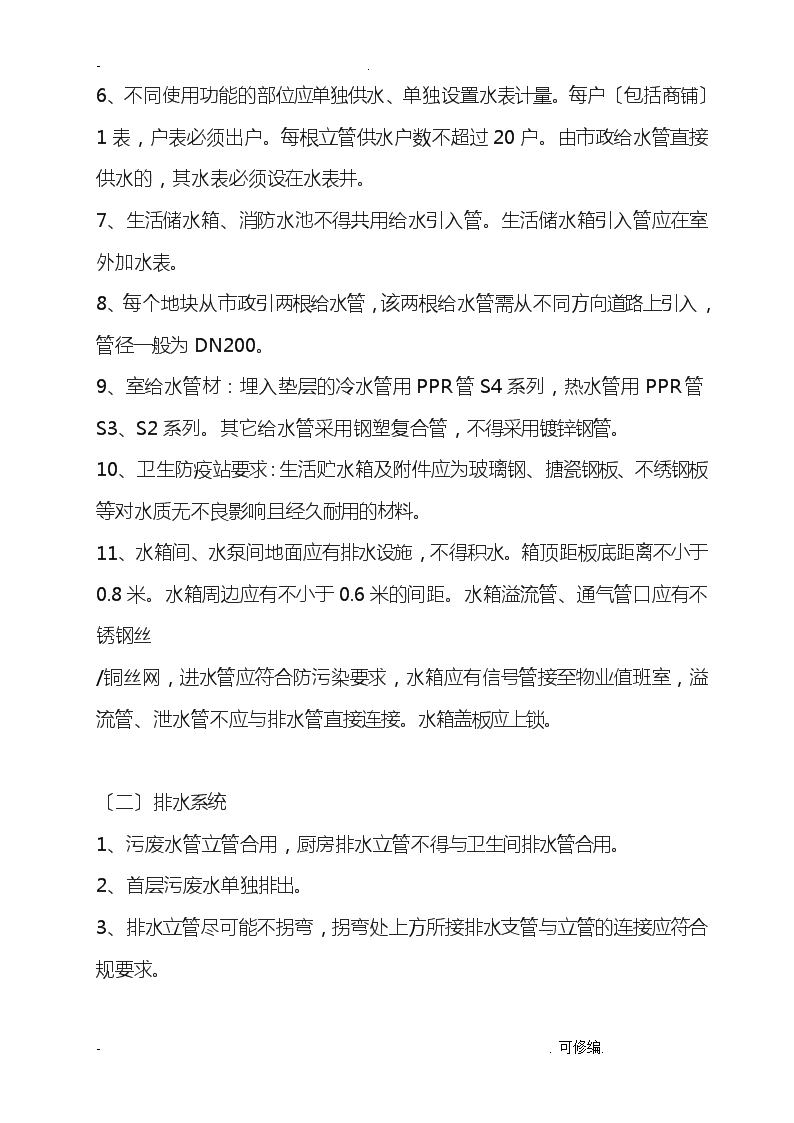

'-.安装图纸会审要点一、总那么1、设计图纸是否齐全，图纸容有无遗漏或过失；2、图纸中设备、管道及管道附件选用和布置是否合理、可靠，是否便于施工、操作和检修；3、图纸中的平面尺寸、走向、标高、管径、坡度的标注是否正确、清晰、平面图、立面图、透视图、系统图是否一致；4、埋地管道的埋置深度、形式，与建构筑物根底、道路及其它管线的水平净距和穿插净距是否符合规要求；5、各专业线路走向、相互穿插等有无矛盾或影响平安的地方；6、设备房是否有安装、操作、维修留有必要的空间。大型设备安装土建构造中是否预留了安装和维修的孔洞，有无考虑必要的维修和起吊设施，构造图中预留孔洞的位置与工艺图是否一致； 7、管道穿越地下室，水池等构筑物墙、地面及穿越伸缩缝、沉降缝是否采取了可靠的防水措施和技术措施；8、有关设备专项设计工程的水电预留及衔接是否考虑，设计是否到位。二、总图1、市政地下给排水、电气、通信、燃气等管线是否与地勘报告保持一致；2、室外管线布置是否合理，对现场施工等方面有无不利影响；3、上、下水、电气、通风、电视、煤气与市政接驳点坐标及标高是否清楚，与室管线连接是否有出入；-.可修编. -.4、道路、场地、排水等构造及坡度是否明确。三、给排水专业〔一〕给水系统1、每个区域设一个集中给水加压水泵站，加压水泵、生活水箱应设于地下室，设置位置尽可能不占用车位，并做好隔声减震措施。生活水箱采用搪瓷钢板水箱，水箱有效容积一般控制在最高日用水量的15%~20%。加压设备采用变频供水设备。生活水箱间、水泵房装修及水箱距墙面、板底的间距应符合卫生防疫部门要求。水箱应设置超高水位事故报警，将信号引至物业值班室。水泵房应有集水坑等排水设施、设备。水泵房不应与卧室、起居室、办公室毗邻。2、各栋楼给水入楼管方位应考虑室外管网布置的合理性。4层以下由市政给水管直接供应〔了解市政给水压力，一般为0.3MPa〕。5层以上各层由地块给水加压泵站给水。5层以上各层是否需竖向分区供水应视楼层数量而定。一般每个供水分区最低用水点静水压力给水应控制在0.3~0.35MPa，最不利用水点压力控制在0.15MPa以上。3、各层管井根据井立管根数及水表数量确定管井尺寸，水暖管井宜合用。4、给水干、立管、支管、户管管径应经计算核定，一般每户住宅给水进户管管径控制在DN20以。5、公共卫生间用脚踏式冲洗阀，小便器、洗手盆用非接触式冲洗阀及水龙头。-.可修编. -.6、不同使用功能的部位应单独供水、单独设置水表计量。每户〔包括商铺〕1表，户表必须出户。每根立管供水户数不超过20户。由市政给水管直接供水的，其水表必须设在水表井。7、生活储水箱、消防水池不得共用给水引入管。生活储水箱引入管应在室外加水表。8、每个地块从市政引两根给水管，该两根给水管需从不同方向道路上引入，管径一般为DN200。9、室给水管材：埋入垫层的冷水管用PPR管S4系列，热水管用PPR管S3、S2系列。其它给水管采用钢塑复合管，不得采用镀锌钢管。10、卫生防疫站要求：生活贮水箱及附件应为玻璃钢、搪瓷钢板、不绣钢板等对水质无不良影响且经久耐用的材料。11、水箱间、水泵间地面应有排水设施，不得积水。箱顶距板底距离不小于0.8米。水箱周边应有不小于0.6米的间距。水箱溢流管、通气管口应有不锈钢丝/铜丝网，进水管应符合防污染要求，水箱应有信号管接至物业值班室，溢流管、泄水管不应与排水管直接连接。水箱盖板应上锁。〔二〕排水系统1、污废水管立管合用，厨房排水立管不得与卫生间排水管合用。2、首层污废水单独排出。3、排水立管尽可能不拐弯，拐弯处上方所接排水支管与立管的连接应符合规要求。-.可修编. -.4、排水管材采用U-PVC排水塑料管，其中立管采用U-PVC螺旋排水塑料管，横管采用U-PVC平壁排水塑料管。5、±0.000以下重力流排水横干管及穿屋面顶板以上局部采用机制排水铸铁管。6、立管DN>=110每层穿楼板处设阻火圈，立管上检查口间距不应大于10米。最底层和立管上设“乙〞字管的上部应有检查口。排水管不得穿卧室、起居室、门厅。7、排水管出户方向应结合室外排水管布置和化粪池位置统筹考虑，尽可能朝同一方向出户，重力流排水出户管口径一般比所接立管放大一号。8、排水雨水管采用焊接钢管，立管尽量布置在公共管井，可排至室外散水。9、地下室压力排水：收集卫生间污水的积水坑设搅匀型潜水泵，其它积水坑设普通潜污泵。压力排水管管材采用焊接钢管，所有管道穿人防维护构造处设P>=1.0MPa的闸阀代替防爆波阀门。10、收集卫生间污水的集水坑应设通气管并就近引排风竖井或窗井〔不得对上层住宅造成污染〕。11、排水立管应尽可能靠近墙角，并不得影响通风竖井进气/烟口。排水横管应尽可能贴近顶板，并不得影响窗的开启〔应高于窗洞顶〕，立管、横管应在图纸中定位。12、厨房洗涤盆排水支管优先考虑设于本层地板上，各卫生洁具平面应有定位尺寸。洗手盆、洗涤盆排水管穿楼板中心距后墙面120mm，座便器排水管穿楼板中心距后墙面420mm。13、设有淋浴的卫生间，在淋浴喷头附近应有专用地漏。洗衣机旁应有洗衣机地漏。-.可修编. -.14、无论汽车坡道上方是否有防雨罩，都应考虑设2-3道雨水截留沟，并设潜水泵排至室外雨水井。自行车道也应注意坡道雨水的排除。15、空调冷凝水管排水可与阳台雨水排水管共用立管〔该立管不能为屋面雨水管〕，空调冷凝水、阳台雨水排至室外散水。16、有错层的住宅及复式住宅可能出现卫生间、厨房上下层不对应现象，要注意管道的布置。17、汽车坡道、自行车坡道部位的进出楼管道要注意标高，管道、烟道要防止穿窗。18、一般污废水管仅设伸顶通气管。天台通气管应高出屋面300mm，假设经常有人停留的平屋顶上通气管应高出屋面2m，并应根据防雷要求设置防雷装置。在通气管出口4m以有门、窗时，通气管应高出门窗顶600mm或引向无门、窗一侧。〔三〕水消防系统1、每个区块各栋楼共用一个集中消防加压泵房，加压泵房、消防水池应设于地下室，设置位置尽可能不占用车位。消防水池应满足消防用水量最大一栋建筑火灾延续时间的消火栓、喷洒用水量。2、消防泵应满足消防用水量最大一栋建筑的用水量及最不利点的水压要求。消防水池采用土建水池，消防泵采用消防专用泵。水泵应为自灌式，吸水管上不应采用蝶阀。3、水池补水浮球阀应布置在人孔附近。水池应设置超高水位事故报警，将信号引至物业值班室。4、水泵房应有集水坑等排水设施、设备。-.可修编. -.5、高位水箱设于最高建筑顶，水箱储存10分钟消防水量〔一般保证18m³水量〕，当有几栋同高度楼时应优先设在先竣工的最高楼顶。火灾发生时，消防泵供水不得进入高位水箱。6、消火栓系统最低点消火栓口静压超过0.8MPa时应分区，每个消火栓口动压不应超过0.8MPa，否那么，采取减压措施。7、消火栓干立管应为环状管网，环状干立管应设置阀门，阀门设置原那么应保证同时关闭的立管不超过两根，同层关闭的消火栓不超过5个。8、消火栓立管管径一般不超过DN100，立管应布置在公共管井。9、消火栓应布置在公共区域，并应保证两股水柱可同时到达建筑物任一点，地上各层消火栓应尽可能暗装，不采用带灭火器的消防柜。10、顶层应设试验消火栓，试验消火栓应有压力表，位置应无冻坏危险。11、自动喷洒最不利喷洒头工作压力应不小于0.1MPa，水流指示器处工作压力不大于0.4MPa。12、自动喷洒系统稳压由屋顶消防水箱满足，其连接收为DN80，如超压连接收上应设减压阀。13、自动喷洒报警阀应设在地下室经常有人通过的公共区域，附近应有集水坑或地漏等排水设施。14、喷洒头按无吊顶选用，采用直立型玻璃球喷头。喷洒头及管道布置应以防火分区为单元，喷头间距应符合不同火灾危险类别的间距要求。末端试验装置应接入附近卫生间、集水坑。、15、各建筑物应按?建筑灭火器配置设计规?配备灭火器〔每个消火栓处配置2个灭火器，上下压房和地下室车库配置手推式灭火器〕。-.可修编. -.16、变配电室、柴油发电机房、机房、消防控制室、电梯机房、水箱间、游泳池和面积小于5㎡的卫生间不应设置喷头。四、暖通专业〔一〕、住宅采暖1、住宅采暖应符合建筑热工设计规及节能标准的要求。采暖热负荷指标应控制在32w/㎡以下。每个地块共用锅炉房。2、采暖热负荷计算，按分户热计量技术要求计量，建筑总负荷不考虑户间传热，室散热器选型计算时考虑户间传热。3、高度超过50米的建筑采暖系统宜分区，采暖系统最低点散热器工作压力不得大于0.8MPa，各建筑采暖系统最高点压力不小于0.2MPa。系统压力不应超过设备承压能力。4、分户热计量和设置恒温阀系统，应按变水量系统设计，在其热力入口处设置压差或流量自动调节装置。5、管网较大时应安装平衡阀，一般装在回水管路、直线管段上。6、采暖横干管一般设在地下一层，坡度不得小于0.002.坡度改变处的最高点应设不小于DN15的放气阀。坡度改变处的最低点应设置排水阀，排水阀口径以不大于1小时放空管段为准。7、水暖管道不得穿电气专业用房。8、采暖立管设于公共管井，在管井立管应有定位尺寸。9、优先选用同程系统，各并联环路间阻力差应不大于15%，否那么，应有调节措施，配备必要的手动、自动水力平衡元件。10、住宅户每组散热器设高阻力调节阀。-.可修编. -.11、暗埋采暖管道流速不应小于0.25米/秒。12、两居室以下住宅采暖供回水管一般为de20，三居室以下住宅采暖供回水管一般为de25。13、各供暖单元热计量表、调节阀设于每层管井。户埋地管应尽量沿墙边布置，尽量从每个房间门下进出。14、散热器位置应兼顾采暖舒适性、美观性以及不与家具布置、电气插座、空调柜机相冲突，在窗下布置时应考虑窗台高度、落地窗等因素。15、底层每个商铺单元、人防值班室、物业用房等应分设独立采暖回路并设调节阀门、预留计量表位置。16、管道试压为工作压力的1.5倍，且不小于0.6MPa。〔二〕、住宅防排烟、通风1、一类建筑、超过32米的二类建筑〔除单元式和通廊式住宅外〕应设防烟楼梯间。19层及以上的单元式住宅，12层及以上的通廊式住宅应设防烟楼梯间。2、防烟楼梯间及其前室、消防电梯前室和合用前室应设防烟设施。3、总面积大于200㎡或一个房间面积大于50㎡且经常有人停留或可燃物较多的地下室，地下室长度大于20m疏散走道应设排烟设施。4、设置机械排烟的地下室应同时设送风系统，补风量不小于排烟量的50%。5、放排烟设施应首先采用自然通风方式进展防烟、排烟。当自然通风方式不能满足要求时，采用机械防排烟方式。-.可修编. -.6、防烟分区排烟口距最远点的水平距离不应超过30米，两个排烟口之间距离不应大于60米。7、防烟楼梯间及其前室、消防电梯前室和合用前室应设独立的机械加压送风防烟设施。当防烟楼梯已设有机械加压送风时的独立前室可不设防烟设施。8、高层民用建筑防烟楼梯间加压送风口每隔2-3层设一个，非高层民用建筑防烟楼梯间加压送风口每隔1-2层设一个。一般可采用自垂百叶风口600*400，前室和合用前室每层设一个送风口。9、防烟楼梯间和合用前室的机械加压送风系统宜分别独立设置。剪刀楼梯间可合用一个风道，风量应按两个楼梯间风量计算，送风口分别设置。塔式住宅设置一个前室的剪刀楼梯应分别设置加压送风系统。10、机械加压送风防烟设施的风量：排烟风机负担一个防烟分区：>=60m³/h㎡；两个以上：>=120m³/h㎡；最大排烟量：6000060m³/h，最小排烟量：7200m³/h。11、防烟楼梯间〔前室不送风〕的加压送风量：<20层:25000-30000m³/h；20~32层:35000-40000m³/h。12、防烟楼梯间及其合用前室的分别加压送风量：<20层，防烟楼梯间:16000-20000m³/h，合用前室12000-16000m³/h；20~32层:防烟楼梯间:20000-25000m³/h，合用前室18000-22000m³/h。13、消防电梯前室的加压送风量：〔上部各层前室不需设机械加压送风时，地下室前室可从防烟楼梯间通过余压阀600*200保持前室正压〕<20层:15000-20000m³/h；20~32层:22000-27000m³/h。〔注：以上送风量数据按每个加压间一个双扇门计，当采用单扇门时，其风量*0.75。两个双扇门时，其风量*1.5~1.75。〕-.可修编. -.14、防烟楼梯间采用自然排烟，其前室/合同前室的加压送风量：<20层:22000-27000m³/h；20~32层:28000-32000m³/h。〔注：以上送风量数据按每个加压间一个双扇门计，当采用单扇门时，其风量*0.75。两个双扇门时，其风量*1.5~1.75。〕15、中厅排烟：中厅体积<1700m³，按每小时6次换气计算。中厅体积>=1700m³，按4次换气计算；但不得小于102000m³/h。16、金属排烟风道壁厚：风道长边<450mm:0.5mm；450-740:0.6mm；750-1500:0.8mm；1500-2000:1.0mm。17、需设机械排烟设施且建筑高度不超过6米的部位，应划分防烟分区。每个防烟分区建筑面积不应超过500㎡。防烟分区不应跨越防火分区。18、设机械排烟设施的部位，其排烟风机的排烟量应符合规要求。机械排烟系统应与防火分区相对应。19、横向穿越防火分区的排烟管道在穿越处应有可自动关闭的280℃防火阀，竖向穿越防火分区的排烟管道应设置在管井。20、设置机械排烟系统的地下室，应有补风系统。补风量不小于排烟量的50%，补风通路的空气阻力不大于50pa时可采用自然补风，否那么采用机械补风。21、室外排烟口与室外补风口的‘’水平距离不小于10米，垂直距离不小于3米且补风口应低于排烟口。-.可修编. -.22、室常闭型排烟口、进风口除能自动开启外还应设置手动开启装置。机械排烟系统的排烟口、排烟阀应按防烟分区设置。排烟口应设置在顶棚或靠近顶棚的墙面上。排烟口距该防烟分区的最远点的水平距离不应超过30米。排烟口、排烟阀应与排烟风机连锁。排烟风机应考虑10-20%的漏风量。排烟风机入口总管应有280℃防火阀，且与排烟风机连锁。排烟风机、通风机宜设在机房。排烟管道一般不应穿越前室、楼梯间。23、机械送风管道、排烟管道、排烟口的风速应符合：金属风道：=<20m/s，非金属风道：=<15m/s。排烟口=<10m/s，送风口=<7m/s。24、机械排烟系统宜于通风、空调分开设置，假设合用，其风口、风道、风机应满足排烟系统的要求。火灾时应能自动关闭与排烟无关的通风、空调系统。25、通风、空调系统的风管穿越防火分区处、穿越机房隔墙处、楼板处、穿越变形缝处两侧及水平风管与垂直风管交接处的水平风管段上应设70℃防火阀。防火阀两侧2米围的风管及保温材料应为不然材料。26、汽车库、煤气表间、变配电等易燃易爆物质的房间，其排风系统应独立设置。27、地下室车库面积超过2000㎡时，应设机械排烟系统。每个防烟分区的建筑面积不超过2000㎡时，换气次数不小于6次。28、无直接通向室外汽车疏散口的防火分区，当设置排烟系统时，应同时设置不小于50%排烟量的补风系统。排烟口、风道、风机等要求同上述要求。29、电气及设备房通风：有条件时优先考虑自然通风。采用机械通风时，应有补风口。30、卫生间通风：公共卫生间换气次数不小于10次，住宅卫生间换气次数不小于5次。31、汽车库通风：当有分布均匀的可开启外窗或开敞的车辆出入口时，可采用机械排风，自然进风的通风方式，否那么应同时设机械进排风系统。通风排风量：住宅建筑的单层车库按4次换气次数或300m³-.可修编. -./h；通风进风量：为排风量的80%。风道及通风机：通风机为计算风量加10%漏风量，风压为系统总压加10%附加值。32、通风机不能与住房等相邻。通风机应装设百叶式或花瓣式调节阀以便调节风量和风压。33、风管各管段间压力应平衡，各并联支管间允许的压力差不大于15%，否那么应设调节阀。34、消声与减振：设置在地下室通风机房，机房噪音小于80db，楼层风机房，机房噪音小于70db。吊迎风机采用弹簧吊架，风机进出口与风管用帆布软接头连接。35、室外管网：室外采暖热水管采用直埋保温管，直管规格6-12米，公称直径DN25-800，外套采用高密度聚乙烯，壁厚2-8mm。保温层聚氨酯硬质塑料，厚度27-35mm。36、管道选用：DN=<150、介质温度=<200℃、公称压力=<1.0MPa时，可选用水煤气钢管或无缝钢管；介质温度>200℃或公称压力>1.0MPa时，应选用无缝钢管。DN=200-500、介质温度=<450℃、公称压力=<1.6MPa时，可选用螺旋缝钢管或无缝钢管，否那么，只能用无缝钢管。五、燃气系统1、市政燃气压力一般为中压A〔0.4-0.2MPa〕，经调压站/调压箱后，供应锅炉房压力为中压B〔18KPa〕，经调压站/调压箱后，供住宅压力为低压〔=<10KPa,一般为2KPa〕，为节省造价，尽可能采用调压箱。2、室管道：明装燃气管采用热镀锌钢管，螺纹连接。3、引入管及地下、半地下室和密闭房间、管井用无缝钢管。-.可修编. -.4、引入干管不得穿卧室、浴室、厕所、各类机房、烟风道、防烟楼梯间、电梯间等。5、室管道应尽量靠墙角布置，管道不得挡排烟口，阻碍窗开启、电气设备使用等。六、电气〔一〕供配电系统1、电力平面图和系统图，包括配电箱、控制柜、启动器、线路及接地平面布置图是否对应。2、变配电房平面尺寸、空间高度是否符合规要求。3、上下压配电柜布置是否合理，是否需要优化设计，减少电缆安装长度。4、配电柜采用上进上出、下进下出何种方式，高压电缆采用何种敷设方式。5、变配电接地系统是否保存2个以上接地，设备接地回路是否完整。6、上下压配室是否有与电气无关的水暖管道。7、嵌入式配电箱安装时墙体的厚度、宽度、承重是否有问题。8、明装在同一场所在各类配箱，其安装高度能否尽量一致，配电箱总开关至各分开关的连线、线径是否明确，是否有配电箱布置图。9、导线的线径与开关的接端是否匹配，不应出现电流相差两级以上的配置。〔二〕管路系统1、当电气管路沿墙敷设时，要注意墙体的厚度、墙体所用的材质、墙体的构造。如果墙体的厚度过于簿小，墙体所用的材质为空心砖，或者材质为陶粒混泥土，或者墙体的构造为玻璃隔断时，管路将无法敷设。-.可修编. -.2、电气管路敷设与给排水、热力、煤气等专业管道敷设距离过近或重合冲突，必须采取隔离措施。3、电气管路跨越其他构造敷设时，一定要注意构造件间的距离。当管路通过伸缩缝时，应设置沉降箱。4、电气管路沿地面作暗敷设时，注意地面垫层的厚度。〔三〕防雷接地及等电位连接1、屋顶设避雷带，沿屋顶女儿墙，水箱顶明敷，屋顶做避雷网格〔含消防管网、屋顶设备〕。2、在45米以上金属门窗框架，阳台金属栏杆以及较大金属体就近与钢筋网可靠焊接。3、防雷、电气保护、弱电系统等共用一个接地装置，接地装置采用地下室底板钢筋与桩基的钢筋网，接地电阻不大于1欧姆。4、在进出建筑的金属管道集中处，配电房设置总等电位连接箱。制冷机房、水泵房、消防控制室、弱电机房、电梯机房、卫生间设置局部等电位连接箱。5、上、下水管，煤气管、暖气管、建筑物金属构件应通过总等电位联结线接至总等电位联结端子箱接地母排上。6、总等电位联结线通常选用BV型导线，其截面一般选为来自电源主保护线截面的一半，但不得少于6mm2，一般般不大于25mm2。7、接地母排的截面应大于接至母排的导线中最大截面的两倍；连接导线通常配铜接线端子与铜母排相连；小截面单芯导线，如BV一6的线端子可直接做成环形勾进展连接。8、在建筑物伸缩缝处、沉降缝处、抗震缝处等处所做防雷接线。-.可修编. -.9、总等电位联结端子箱的各导线的接线端子应依次排列，用相应的螺栓、螺母、平垫圈和弹簧垫紧固连接。10、各种管道在现场制做抱箍卡接总等电位连结线。11、卫生间局部等电位联结端子板与建筑物钢筋网的续接线由圈梁主筋引出或与总电位连结板相连。-.可修编.'
