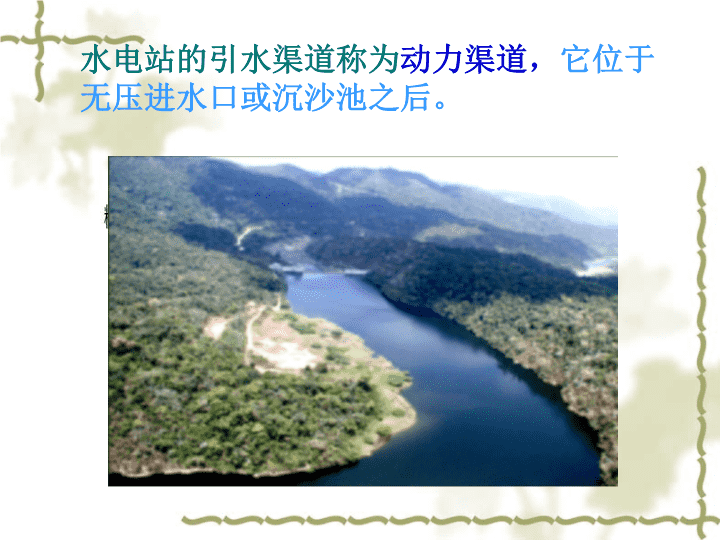

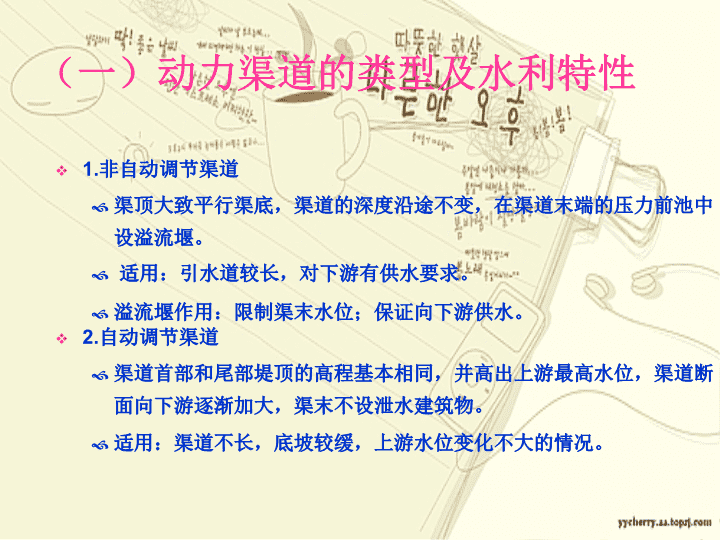

水利水电工程概论引水渠道 水电站的引水渠道称为动力渠道，它位于无压进水口或沉沙池之后。 （一）动力渠道的类型及水利特性1.非自动调节渠道渠顶大致平行渠底，渠道的深度沿途不变，在渠道末端的压力前池中设溢流堰。适用：引水道较长，对下游有供水要求。溢流堰作用：限制渠末水位；保证向下游供水。2.自动调节渠道渠道首部和尾部堤顶的高程基本相同，并高出上游最高水位，渠道断面向下游逐渐加大，渠末不设泄水建筑物。适用：渠道不长，底坡较缓，上游水位变化不大的情况。 两种类型渠道对比如下表类型自动调节渠道非自动调节渠道渠顶高程沿全长不变逐渐降低断面尺寸由小变大基本相等泄水建筑物无有 渠道类型自动调节渠道 非自动调节渠道 （二）、动力渠道的路线选择渠道路线选择是根据确定的引水高程和水电站厂房位置，选择一条从进口至压力前池的渠道中心线。选择原则：渠线应尽量短而直，以减小水头损失，降低造价。渠线尽可能高，以获得较大的落差。渠线应选择在地质较好的地段，尽量避免与现有建筑物干扰。 (三)动力渠道的断面形式和护面类型1、渠道的断面型式由于渠道沿线的地形和地质条件不同，渠道的断面形式也有所不同。在岩基上修建的渠道多采用窄深式的矩形断面；在土基上一般采用梯形断面。另外，渠道按其建筑条件又可分为挖方渠道和半挖方渠道。由渠道断面的高度等于最大水深加安全超高。 复式断面 （二）渠道护面在渠道的表面用各种材料做成的保护层叫做渠道护面。护面的作用是：1、减少渠道的渗漏损失，加强渠道的稳定性；2、减少渠道的糙率，从而降低水头损失；3、防止渠中长草和穴居动物对渠道的破坏。渠道护面的类型根据所用材料不同，有混凝土护面、砌石护面、砾石护面、粘土和灰土护面、沥青材料护面及塑料薄膜护面等。 再见 谢谢观看/欢迎下载BYFAITHIMEANAVISIONOFGOODONECHERISHESANDTHEENTHUSIASMTHATPUSHESONETOSEEKITSFULFILLMENTREGARDLESSOFOBSTACLES.BYFAITHIBYFAITH
