05冷库设计规范gb 50072-2010

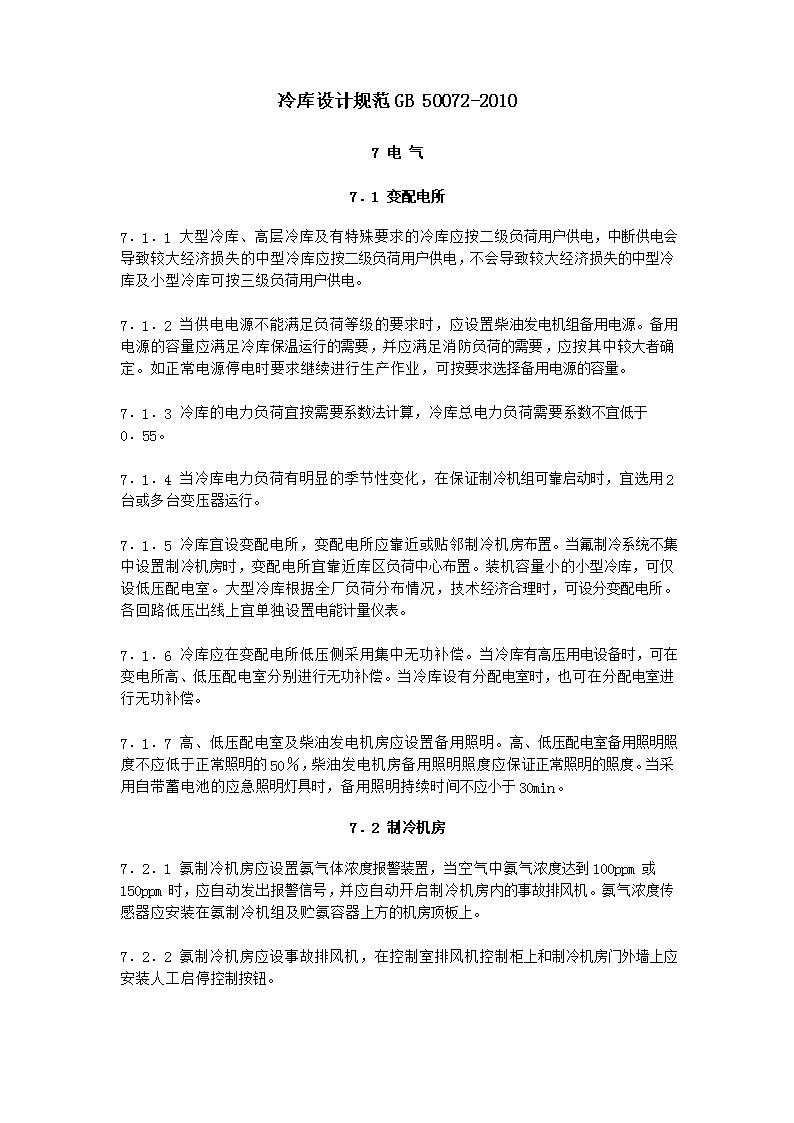

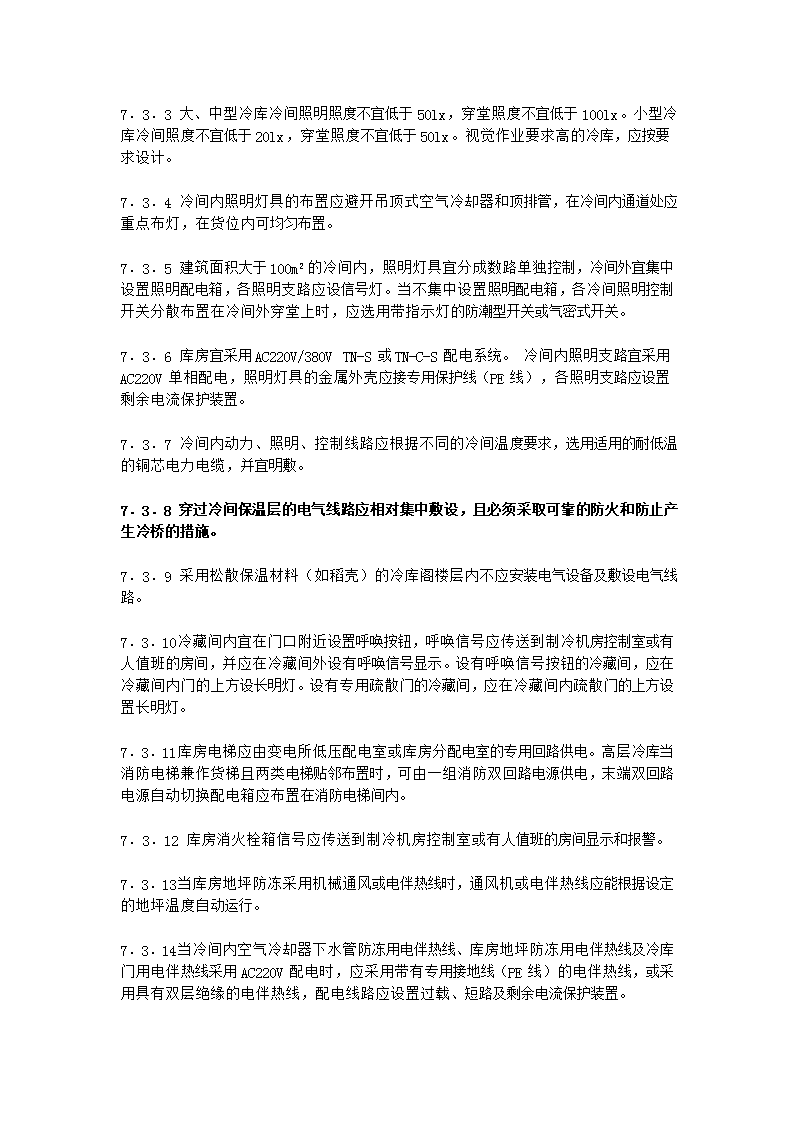

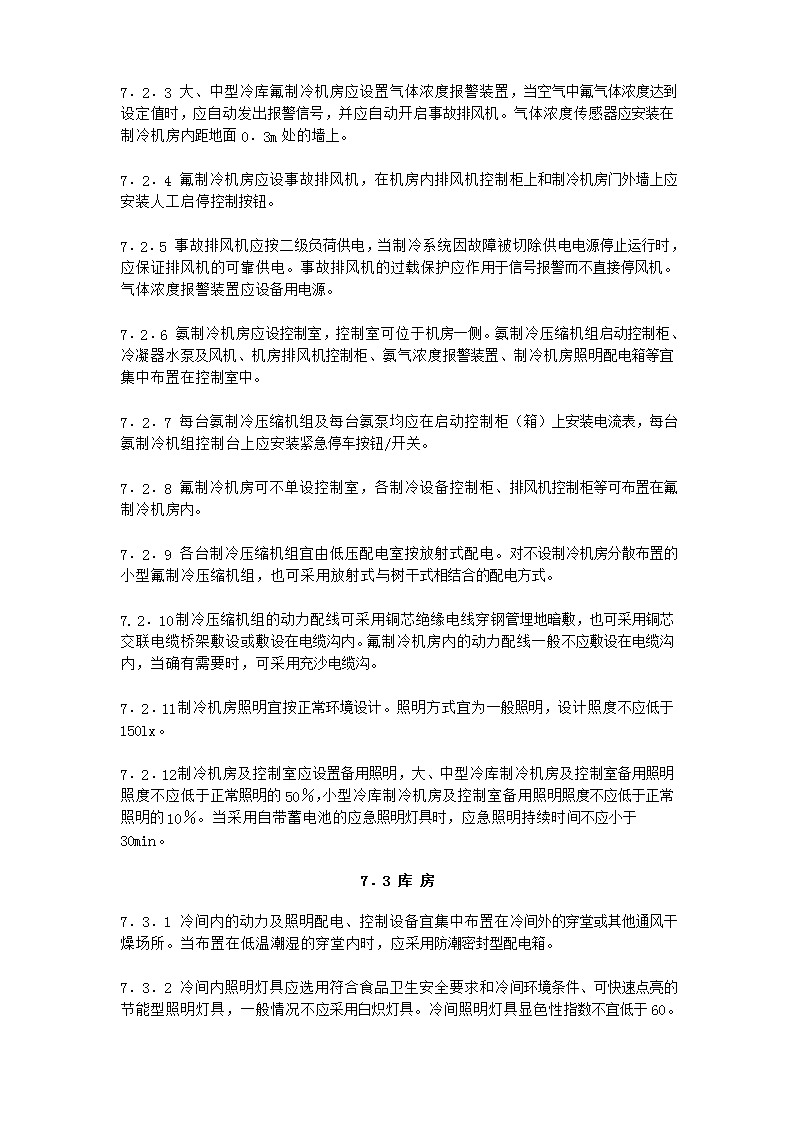

冷库设计规范GB50072-20107电气7．1变配电所7．1．1大型冷库、高层冷库及有特殊要求的冷库应按二级负荷用户供电，中断供电会导致较大经济损失的中型冷库应按二级负荷用户供电，不会导致较大经济损失的中型冷库及小型冷库可按三级负荷用户供电。7．1．2当供电电源不能满足负荷等级的要求时，应设置柴油发电机组备用电源。备用电源的容量应满足冷库保温运行的需要，并应满足消防负荷的需要，应按其中较大者确定。如正常电源停电时要求继续进行生产作业，可按要求选择备用电源的容量。7．1．3冷库的电力负荷宜按需要系数法计算，冷库总电力负荷需要系数不宜低于0．55。7．1．4当冷库电力负荷有明显的季节性变化，在保证制冷机组可靠启动时，宜选用2台或多台变压器运行。7．1．5冷库宜设变配电所，变配电所应靠近或贴邻制冷机房布置。当氟制冷系统不集中设置制冷机房时，变配电所宜靠近库区负荷中心布置。装机容量小的小型冷库，可仅设低压配电室。大型冷库根据全厂负荷分布情况，技术经济合理时，可设分变配电所。各回路低压出线上宜单独设置电能计量仪表。7．1．6冷库应在变配电所低压侧采用集中无功补偿。当冷库有高压用电设备时，可在变电所高、低压配电室分别进行无功补偿。当冷库设有分配电室时，也可在分配电室进行无功补偿。7．1．7高、低压配电室及柴油发电机房应设置备用照明。高、低压配电室备用照明照度不应低于正常照明的50％，柴油发电机房备用照明照度应保证正常照明的照度。当采用自带蓄电池的应急照明灯具时，备用照明持续时间不应小于30min。7．2制冷机房7．2．1氨制冷机房应设置氨气体浓度报警装置，当空气中氨气浓度达到100ppm或150ppm时，应自动发出报警信号，并应自动开启制冷机房内的事故排风机。氨气浓度传感器应安装在氨制冷机组及贮氨容器上方的机房顶板上。7．2．2 氨制冷机房应设事故排风机，在控制室排风机控制柜上和制冷机房门外墙上应安装人工启停控制按钮。7．2．3大、中型冷库氟制冷机房应设置气体浓度报警装置，当空气中氟气体浓度达到设定值时，应自动发出报警信号，并应自动开启事故排风机。气体浓度传感器应安装在制冷机房内距地面0．3m处的墙上。7．2．4氟制冷机房应设事故排风机，在机房内排风机控制柜上和制冷机房门外墙上应安装人工启停控制按钮。7．2．5事故排风机应按二级负荷供电，当制冷系统因故障被切除供电电源停止运行时，应保证排风机的可靠供电。事故排风机的过载保护应作用于信号报警而不直接停风机。气体浓度报警装置应设备用电源。7．2．6氨制冷机房应设控制室，控制室可位于机房一侧。氨制冷压缩机组启动控制柜、冷凝器水泵及风机、机房排风机控制柜、氨气浓度报警装置、制冷机房照明配电箱等宜集中布置在控制室中。7．2．7每台氨制冷压缩机组及每台氨泵均应在启动控制柜（箱）上安装电流表，每台氨制冷机组控制台上应安装紧急停车按钮/开关。7．2．8氟制冷机房可不单设控制室，各制冷设备控制柜、排风机控制柜等可布置在氟制冷机房内。7．2．9各台制冷压缩机组宜由低压配电室按放射式配电。对不设制冷机房分散布置的小型氟制冷压缩机组，也可采用放射式与树干式相结合的配电方式。7.2．10制冷压缩机组的动力配线可采用铜芯绝缘电线穿钢管埋地暗敷，也可采用铜芯交联电缆桥架敷设或敷设在电缆沟内。氟制冷机房内的动力配线一般不应敷设在电缆沟内，当确有需要时，可采用充沙电缆沟。7．2．11制冷机房照明宜按正常环境设计。照明方式宜为一般照明，设计照度不应低于150lx。7．2．12制冷机房及控制室应设置备用照明，大、中型冷库制冷机房及控制室备用照明照度不应低于正常照明的50％，小型冷库制冷机房及控制室备用照明照度不应低于正常照明的10％。当采用自带蓄电池的应急照明灯具时，应急照明持续时间不应小于30min。7．3库房7．3．1冷间内的动力及照明配电、控制设备宜集中布置在冷间外的穿堂或其他通风干燥场所。当布置在低温潮湿的穿堂内时，应采用防潮密封型配电箱。7．3．2 冷间内照明灯具应选用符合食品卫生安全要求和冷间环境条件、可快速点亮的节能型照明灯具，一般情况不应采用白炽灯具。冷间照明灯具显色性指数不宜低于60。7．3．3大、中型冷库冷间照明照度不宜低于50lx，穿堂照度不宜低于100lx。小型冷库冷间照度不宜低于20lx，穿堂照度不宜低于50lx。视觉作业要求高的冷库，应按要求设计。7．3．4冷间内照明灯具的布置应避开吊顶式空气冷却器和顶排管，在冷间内通道处应重点布灯，在货位内可均匀布置。7．3．5建筑面积大于100m2的冷间内，照明灯具宜分成数路单独控制，冷间外宜集中设置照明配电箱，各照明支路应设信号灯。当不集中设置照明配电箱，各冷间照明控制开关分散布置在冷间外穿堂上时，应选用带指示灯的防潮型开关或气密式开关。7．3．6库房宜采用AC220V/380VTN-S或TN-C-S配电系统。冷间内照明支路宜采用AC220V单相配电，照明灯具的金属外壳应接专用保护线（PE线），各照明支路应设置剩余电流保护装置。7．3．7冷间内动力、照明、控制线路应根据不同的冷间温度要求，选用适用的耐低温的铜芯电力电缆，并宜明敷。7．3．8穿过冷间保温层的电气线路应相对集中敷设，且必须采取可靠的防火和防止产生冷桥的措施。7．3．9采用松散保温材料（如稻壳）的冷库阁楼层内不应安装电气设备及敷设电气线路。7．3．10冷藏间内宜在门口附近设置呼唤按钮，呼唤信号应传送到制冷机房控制室或有人值班的房间，并应在冷藏间外设有呼唤信号显示。设有呼唤信号按钮的冷藏间，应在冷藏间内门的上方设长明灯。设有专用疏散门的冷藏间，应在冷藏间内疏散门的上方设置长明灯。7．3．11库房电梯应由变电所低压配电室或库房分配电室的专用回路供电。高层冷库当消防电梯兼作货梯且两类电梯贴邻布置时，可由一组消防双回路电源供电，末端双回路电源自动切换配电箱应布置在消防电梯间内。7．3．12库房消火栓箱信号应传送到制冷机房控制室或有人值班的房间显示和报警。7．3．13当库房地坪防冻采用机械通风或电伴热线时，通风机或电伴热线应能根据设定的地坪温度自动运行。7．3．14 当冷间内空气冷却器下水管防冻用电伴热线、库房地坪防冻用电伴热线及冷库门用电伴热线采用AC220V配电时，应采用带有专用接地线（PE线）的电伴热线，或采用具有双层绝缘的电伴热线，配电线路应设置过载、短路及剩余电流保护装置。7．3．15经计算需要进行防雷设计时，库房宜按三类防雷建筑物设防雷设施。7．3．16库房的封闭站台、多层冷库的封闭楼梯间内和高层冷库的楼梯间内应设置疏散照明。高层冷库的消防电梯机房间内应设置备用照明，备用照明的照度不应低于正常照明的50％。当采用自带蓄电池的应急照明灯具时，应急照明持续时间不应小于30min。当有特殊要求时冷藏间内可布置应急照明及电话，冷间穿堂可布置广播及保安监视系统。7．3．17大、中型冷库、高层冷库公路站台靠近停车位一侧墙上，宜设置供机械冷藏车（制冷系统）使用的三相电源插座。7．3．18盐水池制冰间的照明开关及动力配电箱应集中布置在通风、干燥的场所。制冰间照明、动力线路宜穿管暗敷，照明灯具应采用具有防腐（盐雾）功能的密封型节能灯具。7．3．19速冻设备加工间内当采用氨直接蒸发的成套快速冻结装置时，在快速冻结装置出口处的上方应安装氨气浓度传感器，在加工间内应布置氨气浓度报警装置。当氨气浓度达到100ppm或150ppm时，应发出报警信号，并应自动开启事故排风机、自动停止成套冻结装置的运行，漏氨信号应同时传送至机房控制室报警。加工间内事故排风机应按二级负荷供电，过载保护应作用于信号报警而不直接停风机。氨气浓度报警装置应有备用电源。加工间内应布置备用照明及疏散照明，备用照明照度不应低于正常照明的10％。当采用自带蓄电池的照明灯具时，应急照明持续时间不应小于30min。7．3．20冷间内同一台空气冷却器(冷风机)的数台电动机，可共用一块电流表，共用一组控制电器及短路保护电器，每台电动机应单独设置配电线路、断相保护及过载保护。当空气冷却器电动机绕组中设有温度保护开关时，每台电机可不再设置断相保护及过载保护，同一台空气冷却器的多台电动机可共用配电线路。7．4制冷工艺自动控制7．4．1氟制冷系统应符合下列规定：    1当采用单台氟制冷机组分散布置时，冷间温度、空气冷却器除霜应能自动控制，制冷系统全自动运行。    2当设有集中的制冷机房，采用多机头并联机组时，冷间温度、机组能量调节应能自动控制，制冷系统可人工指令运行，也可全自动运行。当空气冷却器采用电热除霜时，应设有空气冷却器排液管温度超限保护。7．4．2氨制冷系统应符合下列规定：    1小型冷库制冷系统宜手动控制，应实现制冷工艺提出的安全保护要求。低压循环贮液桶及中间冷却器供液及氨泵回路宜实现局部自动控制，宜设计集中报警信号系统。    2 大、中型冷库及有条件的小型冷库宜采用人工指令开停制冷机组、制冷系统自动运行的分布式计算机/可编程控制器控制系统。空气冷却器除霜宜采用人工指令或按累计运行时间编程，除霜过程自动控制。    3有条件的冷库宜采用制冷系统全自动运行及冷库计算机管理系统。7．4．3冷库应设置温度测量、显示及记录系统（装置）。冷间门口宜有冷间温度显示。有特殊要求的冷库，可在冷间门外设置温度记录仪表。7．4．4冷藏间内温度传感器不应设置在靠近门口处及空气冷却器或送风道出风口附近，宜设置在靠近外墙处和冷藏间的中部。冻结间和冷却间内温度传感器宜设置在空气冷却器回风口一侧。温度传感器安装高度不宜低于1．8m。建筑面积大于100m2的冷间，温度传感器数量不宜少于2个。7．4．5冷间内空气冷却器动力控制箱宜集中布置在电气间内或分散布置在冷间外的穿堂内，不应在空气冷却器现场设置电动机的急停按钮/开关。
