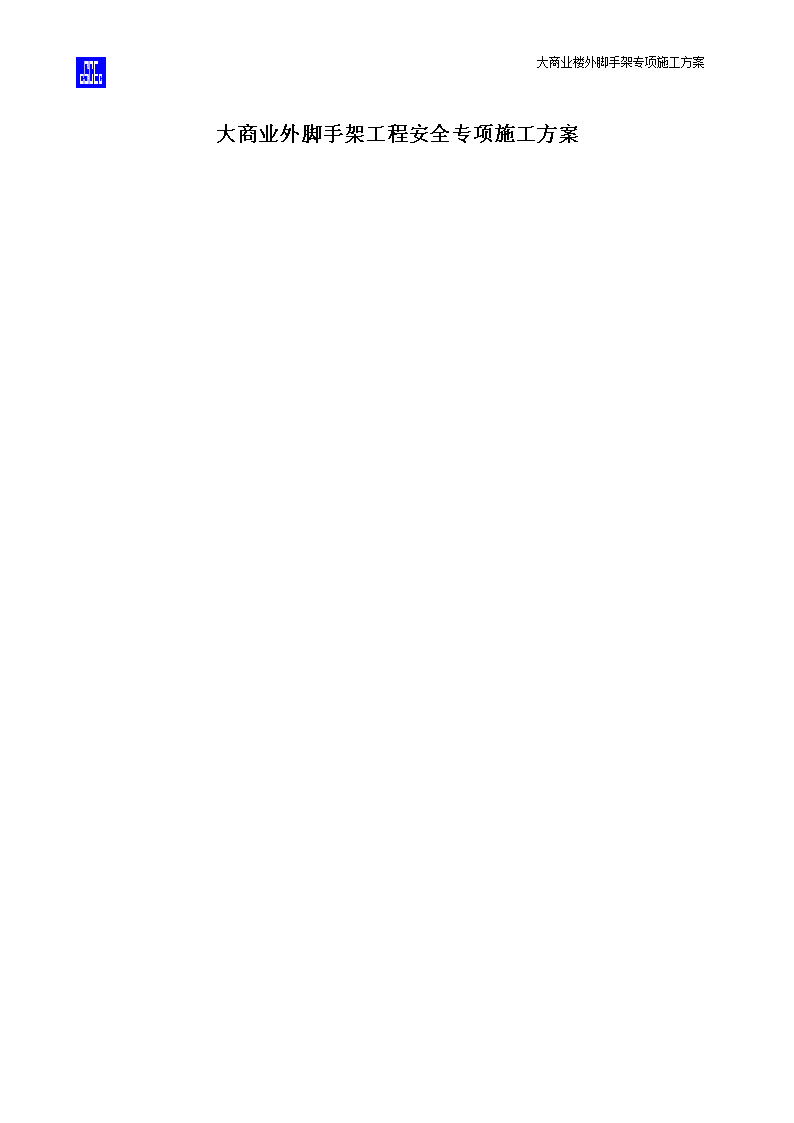

大商业外脚手架工程安全专项施工方案.doc

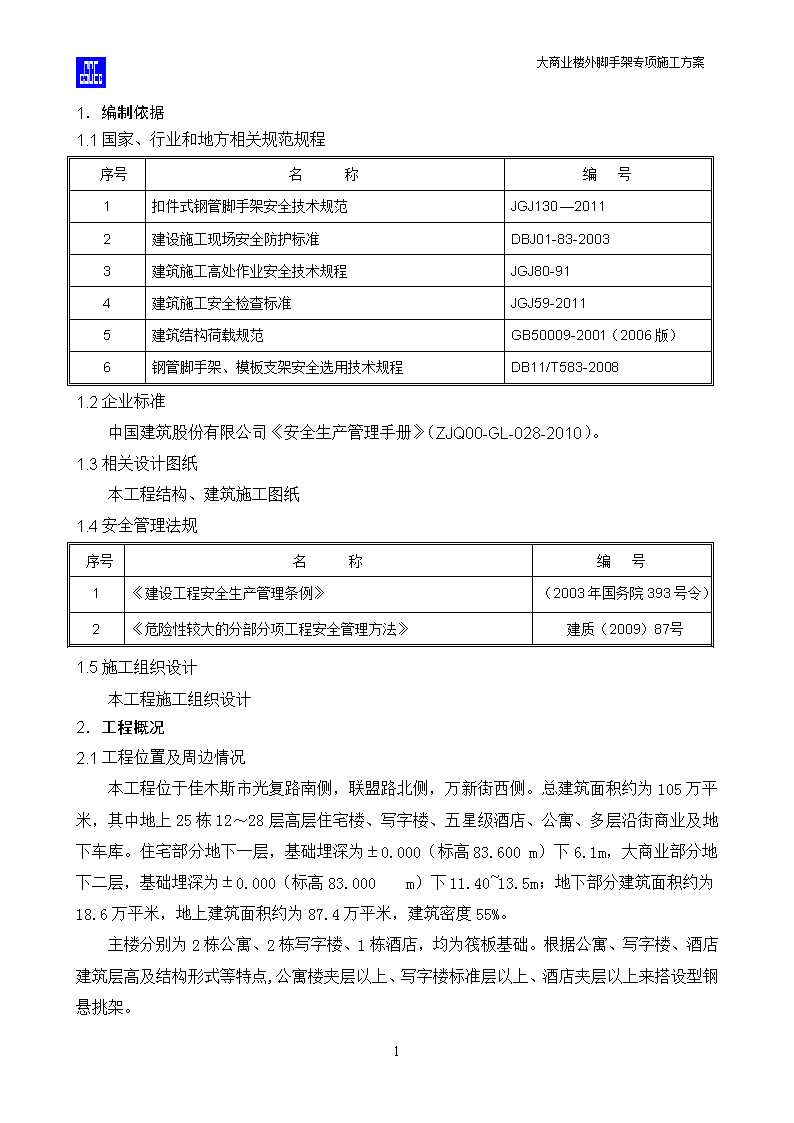

'大商业楼外脚手架专项施工方案大商业外脚手架工程安全专项施工方案 大商业楼外脚手架专项施工方案1．编制依据1.1国家、行业和地方相关规范规程序号名称编号1扣件式钢管脚手架安全技术规范JGJ130—20112建设施工现场安全防护标准DBJ01-83-20033建筑施工高处作业安全技术规程JGJ80-914建筑施工安全检查标准JGJ59-20115建筑结构荷载规范GB50009-2001（2006版）6钢管脚手架、模板支架安全选用技术规程DB11/T583-20081.2企业标准中国建筑股份有限公司《安全生产管理手册》（ZJQ00-GL-028-2010）。1.3相关设计图纸本工程结构、建筑施工图纸1.4安全管理法规序号名称编号1《建设工程安全生产管理条例》（2003年国务院393号令）2《危险性较大的分部分项工程安全管理方法》建质（2009）87号1.5施工组织设计本工程施工组织设计2．工程概况2.1工程位置及周边情况本工程位于佳木斯市光复路南侧，联盟路北侧，万新街西侧。总建筑面积约为105万平米，其中地上25栋12～28层高层住宅楼、写字楼、五星级酒店、公寓、多层沿街商业及地下车库。住宅部分地下一层，基础埋深为±0.000（标高83.600m）下6.1m，大商业部分地下二层，基础埋深为±0.000（标高83.000m）下11.40~13.5m；地下部分建筑面积约为18.6万平米，地上建筑面积约为87.4万平米，建筑密度55%。主楼分别为2栋公寓、2栋写字楼、1栋酒店，均为筏板基础。根据公寓、写字楼、酒店建筑层高及结构形式等特点,公寓楼夹层以上、写字楼标准层以上、酒店夹层以上来搭设型钢悬挑架。70 大商业楼外脚手架专项施工方案2.2大商业主楼工程概况2.2.1公寓22层、写字楼23层、酒店16层,均为地下二层。2.2.2结构工程概况大商业、公寓、写字楼、工程建筑结构概况1建筑面积规划总建筑面积105万㎡地上总建筑面积262044㎡规划建设用地面积68741㎡地下总建筑面积70616㎡地上层数地下层数27层2层层高：3.8米层高：5.7米、5.4米2地下车库地下二层层高：5.7米、5.4米3高度基础底标高10.9米基坑深度13.5米4结构形式基础类型主楼：平板式筏基，车库：独立基础+防水板结构类型主楼：框架核心筒结构体系；车库：框架5结构断面尺寸基础底板厚度0.4m、0.5m、1.6m、2.05m；外墙厚度300mm、400mm；内墙厚度200mm、250mm、300mm、400mm等；柱断面800mm×800mm、700mm×700mm、600mm×600mm等；楼板120mm、250mm等；6后浇带设置详见基础图7楼梯结构形式板式楼梯8抗震等级为二级，抗震设防烈度：7度9钢筋类型HPB300级()；HRB335级()；HRB400级();10钢筋接头形式绑扎连接钢筋直径d≤16机械连接钢筋直径d≥1611钢筋规格HPB300级()钢筋直径：6,8,10等；HRB335级()：HRB400级()：8,10,12,14,,16,18,20,22,25,28,30等；12钢筋保护层厚度基础底板：40mm；地下外墙或板与土壤基础一侧：25mm；地下外墙内侧、内墙、板：20mm；地上外墙内侧、内墙、板：15mm；地下梁：25mm；地下柱：25mm；地上梁：20mm；地上柱：20mm。并且以上保护层厚度均需大于同出钢筋直径。13保护层垫块地下室墙、柱、梁侧面、板保护层采用塑料卡和塑料垫块14其他质量目标：合格工程。五星级酒店工程建筑结构概况70 大商业楼外脚手架专项施工方案1建筑面积规划总建筑面积32000㎡地上总建筑面积23840㎡规划建设用地面积6300㎡地下总建筑面积8160㎡地上层数地下层数27层2层层高：3.8米层高：5.7、5.4米地下车库地下二层层高：3.8米3高度基础底标高-13.5米基坑深度12米4结构形式基础类型主楼：梁板式筏基，车库：独立基础+防水板结构类型主楼：框架剪力墙；车库：框架结构断面尺寸基础底板厚度0.4m、0.5m、1.6m、2.1m；外墙厚度300mm、400mm；内墙厚度200mm、250mm、300mm、400mm等；柱断面800mm×800mm、600mm×600mm等；楼板120mm、250mm等；后浇带设置详见基础图楼梯结构形式板式楼梯抗震等级地下二层及以上为二级，抗震设防烈度：7度钢筋HPB300级()；HRB335级()；HRB400级();钢筋接头形式绑扎连接钢筋直径d≤16机械连接钢筋直径d≥16钢筋规格HPB300级()钢筋直径：6,8,10等；HRB335级()：HRB400级()：8,10,12,14,,16,18,20,22,25,28,30等；钢筋保护层厚度基础底板：40mm；地下外墙或板与土壤基础一侧：25mm；地下外墙内侧、内墙、板：20mm；地上外墙内侧、内墙、板：15mm；地下梁：25mm；地下柱：25mm；地上梁：20mm；地上柱：20mm。并且以上保护层厚度均需大于同出钢筋直径。保护层垫块地下室墙、柱、梁侧面、板保护层采用塑料卡和塑料垫块其他质量目标：合格工程。70 大商业楼外脚手架专项施工方案2.2.3施工平面布置图《地上部分结构施工阶段现场平面布置图》。2.2.4标准层结构平面图2.3脚手架工程施工的重点、难点和特点2.3.1本工程为存在层高变化问题，给脚手架平面布置、构造设计、施工搭设及成本带来一定的难度。3．脚手架体系选择3.1脚手架选型原则根据本工程的总体施工部署，脚手架基本搭设原则如下：为保证不影响整体结构施工，公寓楼、写字楼、酒店施工阶段脚手架采用双排单杆悬挑式外脚手架。此架用于结构施工及装修施工使用，同时也作为安全防护。3.2脚手架选型3.2.1结合本工程结构形式、实际施工特点、建筑物搭设工字钢外挑脚手架。起步搭设位置分别为公寓楼夹层以上、写字楼标准层以上、酒店夹层以上。此架一架三用，既用于结构施工和装饰施工，同时作为安全防护。4．施工安排4.1施工部位及要求工期时间部位开始时间结束时间备注年月日年月日外脚手架20145122014920主体结构、装修4.2劳动组织及责任分工4.2.1劳动组织⑴管理层责任人：宋志强责任工程师：姜智硕、邹鹏辉、王有明安全员：苗国庆、李小强⑵劳动层负责人：张建华潘光全王克义架子工长：杜昌义王有亮董国成安全员：杜昌义王有亮董国成4.2.2项目部根据现场实际情况，设置工长370 大商业楼外脚手架专项施工方案名，主要负责脚手架的搭设及验收工作，并协助现场安全人员做好现场的质量及安全工作。姜智硕负责1栋，邹鹏辉负责2栋，王有明负责2栋。4.2.3施工队伍配备架子工长协助项目部工长进行现场管理工作。4.2.4根据施工需要，需要配备专业架子工90人，经安全教育后持证上岗。4.2.5脚手架搭设应根据结构施工进度，严禁无防护进行结构施工。4.3施工准备4.3.1技术准备⑴施工前做好方案交底工作，及时组织有关人员认真学习施工方案，领会方案意图。并向架设和使用人员进行书面安全技术交底。⑵熟悉与了解相关的规范、规程、标准等。4.3.2材料计划4.3.2.1悬挑脚手架钢梁大商业主楼、写字楼、酒店4.3.3施工准备⑴清除搭设场地杂物，平整搭设场地，并使排水通畅。⑵进场的脚手架、扣件等必须经过现场物资、质量、安全人员的检查合格后方可进行施工现场使用。进场的钢管必须进行防锈处理。⑶经检验合格的材料进场后，应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。⑷施工前对架子工进行安全三级教育及进场教育，考试合格后方可进入施工现场施工，且架子工必须持证上岗。⑸脚手架外立杆、水平杆刷黄色油漆，剪刀撑刷红白相间警示色。5．脚手架设计方案与施工工艺5.1设计方案与技术参数5.1.1双排单立杆外悬挑式脚手架构造设计5.1.1.1总体方案本工程结构施工主要采用20b#工字钢悬挑式脚手架。型钢平面布置具体详见详见附图二《悬挑工字钢平面布置图》。70 大商业楼外脚手架专项施工方案5.1.1.2挑架具体位置及高度序号平面分段位置悬挑次数架体高度悬挑梁选型1公寓A、B楼第一次夹层底板～10层底板17.85m20b工字钢第二次10层底板～16层底板18.9m20b工字钢第三次16层底板～21层底层15.75m20b工字钢第四次21层底板～屋面12.8m20b工字钢2写字楼E、F第一次3层底板～8层底板18m20b工字钢第二次8层底板～13层底板18m20b工字钢第三次13层底板～18层底板18m20b工字钢第四次18层底板～23层底板18m20b工字钢第五次23层底板～屋面7.5m20b工字钢3酒店第一次夹层底板～9层底板16.95m20b工字钢第二次9层底板～14层底板18.5m20b工字钢第三次14层底板～16层顶板13.9m20b工字钢第四次16层顶板～女儿墙顶7.5m20b工字钢5.1.1.3悬挑脚手架设计参数公寓主楼悬挑脚手架设计参数序号项目参数序号项目参数1立杆纵距La=1.5m6连墙件竖距hw=3.0m2立杆横距Lb=0.9m7连墙件横距50m以下lw=4.5m50m以上lw=3.0m3步距h=1.5m7离墙距离300mm架体高度≥13m20b工字钢5脚手板50mm厚木脚手板10钢丝绳无阳台Ф16，6×19+1钢丝绳@4500有阳台及角部加强部位Ф166×19+1钢丝绳@150070 大商业楼外脚手架专项施工方案写字楼悬挑脚手架设计参数序号项目参数序号项目参数1立杆纵距La=1.5m6连墙件竖距hw=3.0m2立杆横距Lb=0.9m7连墙件横距50m以下lw=4.5m50m以上lw=3.0m3步距h=1.5m7离墙距离300mm架体高度≥13m20b工字钢5脚手板50mm厚木脚手板10钢丝绳无阳台Ф16，6×19+1钢丝绳@4500有阳台及角部加强部位Ф166×19+1钢丝绳@1500酒店悬挑脚手架设计参数序号项目参数序号项目参数1立杆纵距La=1.5m6连墙件竖距hw=3.0m2立杆横距Lb=0.9m7连墙件横距50m以下lw=4.5m50m以上lw=3.0m3步距h=1.5m7离墙距离300mm架体高度≥13m20b工字钢5脚手板50mm厚木脚手板10钢丝绳无阳台Ф16，6×19+1钢丝绳@4500有阳台及角部加强部位Ф166×19+1钢丝绳@15005.1.1.4悬挑脚手架架体构造（1）角部加强部位工字钢悬挑架构造5.1.1.5悬挑钢梁平面布置70 大商业楼外脚手架专项施工方案详附图二《悬挑工字钢布置图》5.1.1.6悬挑钢梁构造做法工字钢梁选用型号悬挑长度L1锚固长度L2工字钢梁总长度L钢丝绳架体高度≤10m20b#1250mm1875mm4000mmФ16，6×19+1钢丝绳@4500架体高度＞10m20b#5.1.1.7立杆⑴采用双排单立杆，内立杆与外墙距离控制在300。⑵每根立杆必须落在悬挑钢梁的短钢管上。⑶脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。⑷立杆必须用连墙件与建筑物可靠连接。⑸立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：●立杆上的对接扣件应交错布置：两根相邻立杆接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向的错开距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；●搭接长度不应小于1m，应采用不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。●立杆顶端高出女儿墙1m，高出檐口上皮1.5m。5.1.1.8大横杆⑴大商业主楼、写字楼、酒店设置步距1500mm。⑵大横杆设置在立杆的内侧，其长度不小于3跨。70 大商业楼外脚手架专项施工方案⑶大横杆接长采用对接扣件。对接扣件应交错布置，两根相邻大横杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不大于纵距的1/3。⑷本工程采用木脚手板，大横杆应作为小横杆的支座，用直角扣件固定在立杆上。⑸对接扣件的开口方向应当向上或向内设置。5.1.1.9小横杆⑴主节点处必须设置一根小横杆，并用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。小横杆探出外立杆的长度100mm
