箱涵施工技术交底(细)

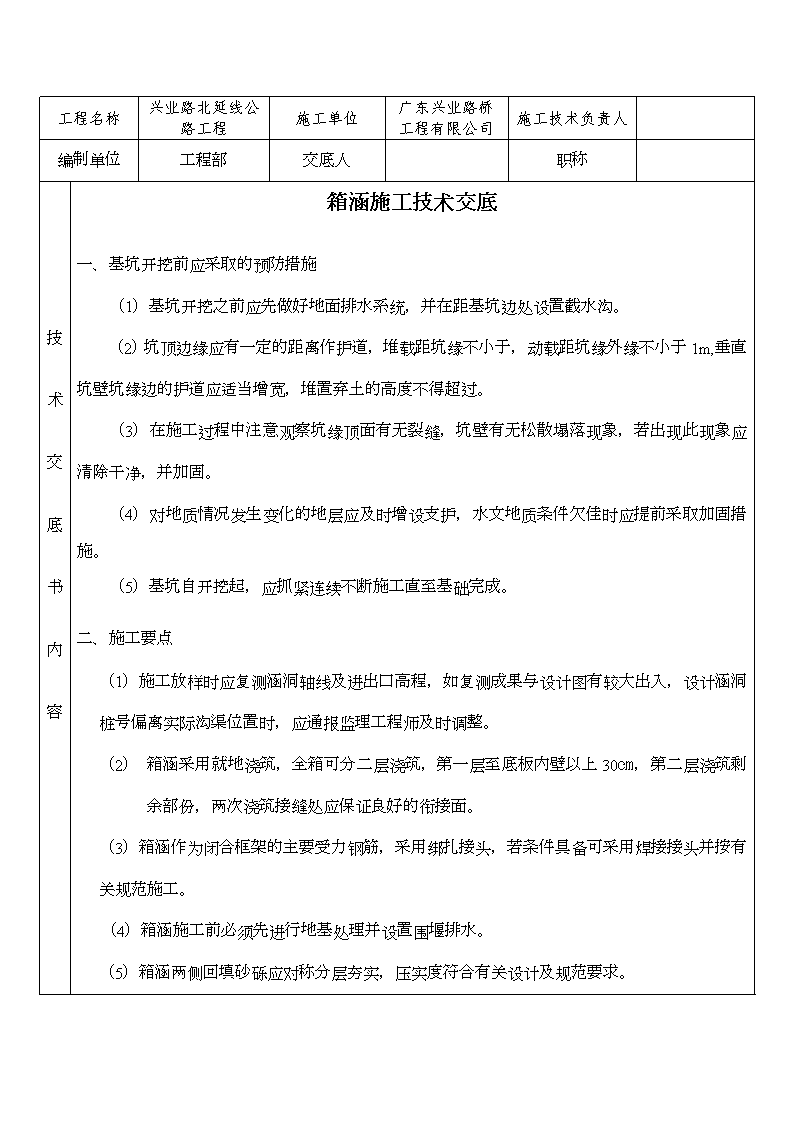

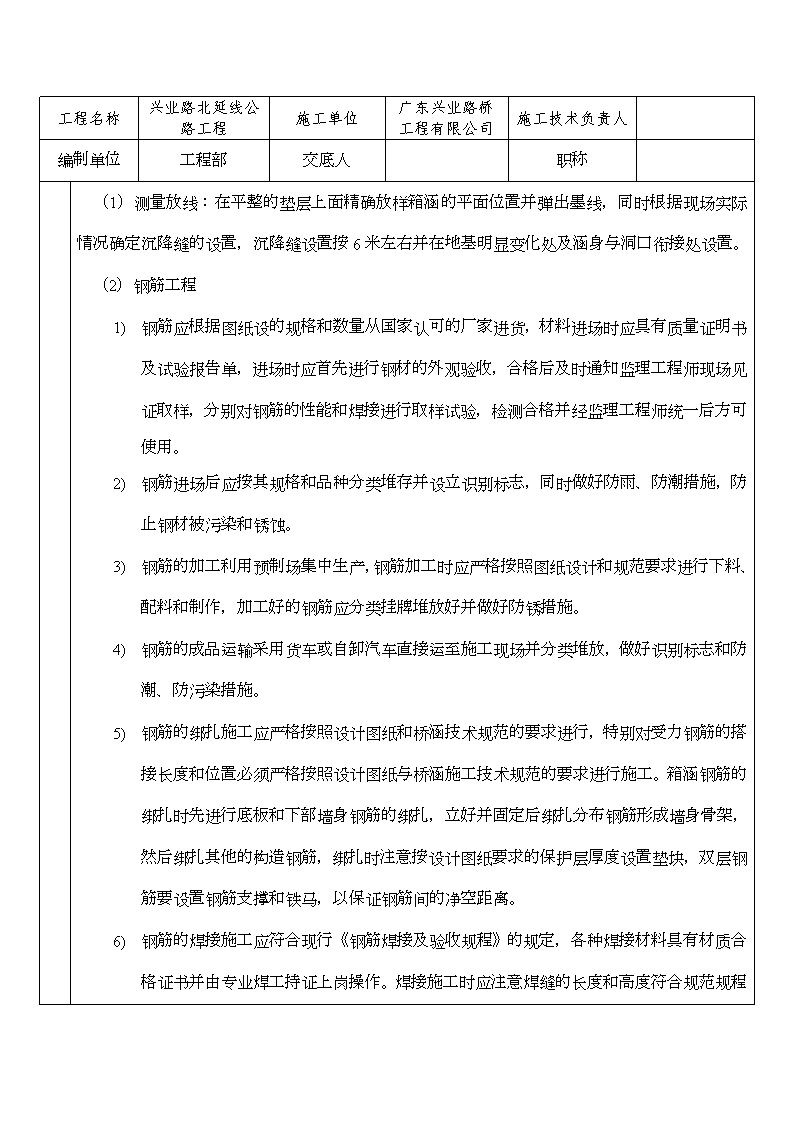

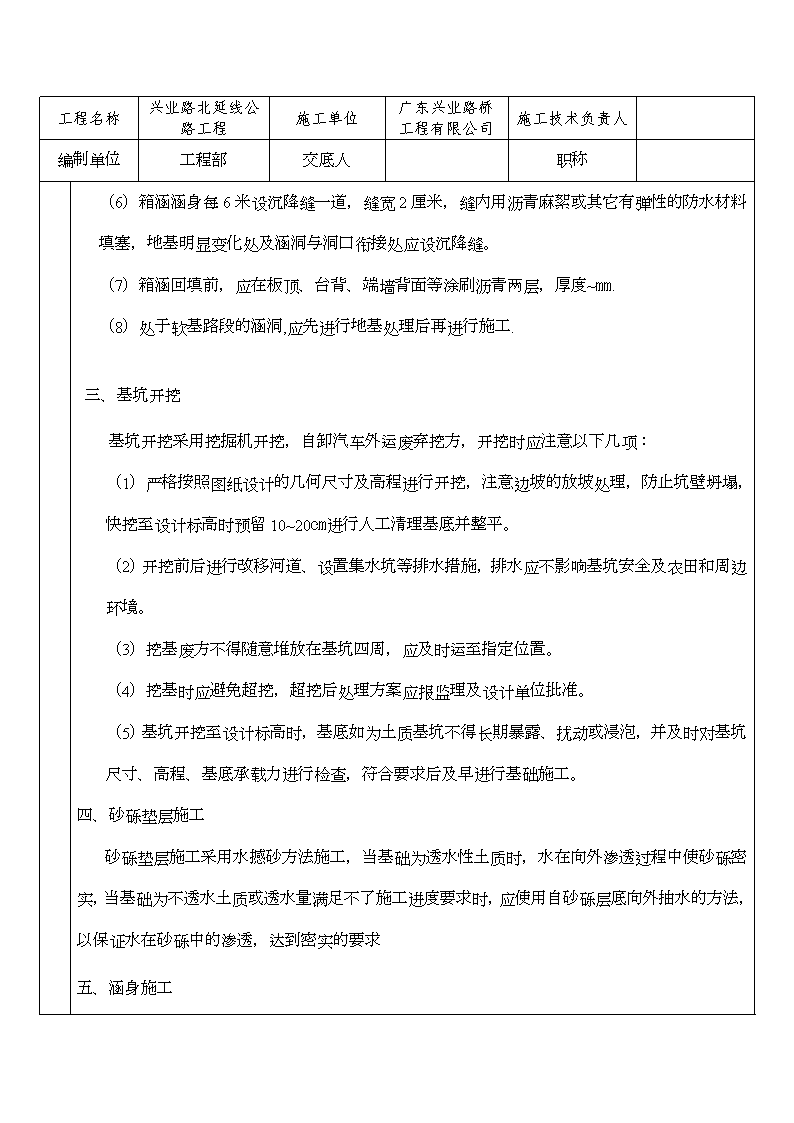

工程名称兴业路北延线公路工程施工单位广东兴业路桥工程有限公司施工技术负责人编制单位工程部交底人职称技术交底书内容箱涵施工技术交底一、基坑开挖前应采取的预防措施（1）基坑开挖之前应先做好地面排水系统，并在距基坑边处设置截水沟。（2）坑顶边缘应有一定的距离作护道，堆载距坑缘不小于，动载距坑缘外缘不小于1m,垂直坑壁坑缘边的护道应适当增宽，堆置弃土的高度不得超过。（3）在施工过程中注意观察坑缘顶面有无裂缝，坑壁有无松散塌落现象，若出现此现象应清除干净，并加固。（4）对地质情况发生变化的地层应及时增设支护，水文地质条件欠佳时应提前采取加固措施。（5）基坑自开挖起，应抓紧连续不断施工直至基础完成。二、施工要点（1）施工放样时应复测涵洞轴线及进出口高程，如复测成果与设计图有较大出入，设计涵洞桩号偏离实际沟渠位置时，应通报监理工程师及时调整。（2）箱涵采用就地浇筑，全箱可分二层浇筑，第一层至底板内壁以上30㎝，第二层浇筑剩余部份，两次浇筑接缝处应保证良好的衔接面。（3）箱涵作为闭合框架的主要受力钢筋，采用绑扎接头，若条件具备可采用焊接接头并按有关规范施工。（4）箱涵施工前必须先进行地基处理并设置围堰排水。（5）箱涵两侧回填砂砾应对称分层夯实，压实度符合有关设计及规范要求。 （6）箱涵涵身每6米设沉降缝一道，缝宽2厘米，缝内用沥青麻絮或其它有弹性的防水材料填塞，地基明显变化处及涵洞与洞口衔接处应设沉降缝。（7）箱涵回填前，应在板顶、台背、端墙背面等涂刷沥青两层，厚度~㎜.（8）处于软基路段的涵洞,应先进行地基处理后再进行施工.三、基坑开挖基坑开挖采用挖掘机开挖，自卸汽车外运废弃挖方，开挖时应注意以下几项：（1）严格按照图纸设计的几何尺寸及高程进行开挖，注意边坡的放坡处理，防止坑壁坍塌，快挖至设计标高时预留10~20㎝进行人工清理基底并整平。（2）开挖前后进行改移河道、设置集水坑等排水措施，排水应不影响基坑安全及农田和周边环境。（3）挖基废方不得随意堆放在基坑四周，应及时运至指定位置。（4）挖基时应避免超挖，超挖后处理方案应报监理及设计单位批准。（5）基坑开挖至设计标高时，基底如为土质基坑不得长期暴露、扰动或浸泡，并及时对基坑尺寸、高程、基底承载力进行检查，符合要求后及早进行基础施工。四、砂砾垫层施工砂砾垫层施工采用水撼砂方法施工，当基础为透水性土质时，水在向外渗透过程中使砂砾密实，当基础为不透水土质或透水量满足不了施工进度要求时，应使用自砂砾层底向外抽水的方法，以保证水在砂砾中的渗透，达到密实的要求五、涵身施工 （1）测量放线：在平整的垫层上面精确放样箱涵的平面位置并弹出墨线，同时根据现场实际情况确定沉降缝的设置，沉降缝设置按6米左右并在地基明显变化处及涵身与洞口衔接处设置。（2）钢筋工程1)钢筋应根据图纸设的规格和数量从国家认可的厂家进货，材料进场时应具有质量证明书及试验报告单，进场时应首先进行钢材的外观验收，合格后及时通知监理工程师现场见证取样，分别对钢筋的性能和焊接进行取样试验，检测合格并经监理工程师统一后方可使用。2)钢筋进场后应按其规格和品种分类堆存并设立识别标志，同时做好防雨、防潮措施，防止钢材被污染和锈蚀。3)钢筋的加工利用预制场集中生产，钢筋加工时应严格按照图纸设计和规范要求进行下料、配料和制作，加工好的钢筋应分类挂牌堆放好并做好防锈措施。4)钢筋的成品运输采用货车或自卸汽车直接运至施工现场并分类堆放，做好识别标志和防潮、防污染措施。5)钢筋的绑扎施工应严格按照设计图纸和桥涵技术规范的要求进行，特别对受力钢筋的搭接长度和位置必须严格按照设计图纸与桥涵施工技术规范的要求进行施工。箱涵钢筋的绑扎时先进行底板和下部墙身钢筋的绑扎，立好并固定后绑扎分布钢筋形成墙身骨架，然后绑扎其他的构造钢筋，绑扎时注意按设计图纸要求的保护层厚度设置垫块，双层钢筋要设置钢筋支撑和铁马，以保证钢筋间的净空距离。6) 钢筋的焊接施工应符合现行《钢筋焊接及验收规程》的规定，各种焊接材料具有材质合格证书并由专业焊工持证上岗操作。焊接施工时应注意焊缝的长度和高度符合规范规程的验收要求，同时焊接接头的设置和同一截面内的搭接面积应根据不同的受力部位按符合技术规范要求的原则进行设置。1)钢筋绑扎完毕后由质检人员自检后报请监理工程现场验收合格后方可进入下道工序的施工。六、模板及支架施工1．模板工程箱涵墙身及顶板采用122×244×18㎝高强度光面七合板制作，制作时根据沉降缝的分幅宽度和设计尺寸的要求进行，每块模板要求位置准确，表面平整，接缝时作特殊处理防止漏浆。模板安装时应与钢筋安装配合进行，妨碍绑扎钢筋的模板待钢筋安装完毕后进行，同时模板应避免与脚手架联接。模板安装前应清理干净并涂刷同一品种的脱模剂，不得使用废机油代替。墙身模板利用Ф14对拉螺杆固定，对拉螺杆两端设置丝口，利用模板和螺杆固定在模板压方上，通过螺母松紧调节模板的平整度并防止砼浇筑时侧模跑位，对拉螺杆按水平60㎝，纵向80㎝间距均匀设置，为保证对拉螺杆的重复使用，预埋PVC套管以方便螺杆拆出。墙身模板外侧利用钢管架及斜撑加固，内侧利用钢管剪刀撑和对撑加固。箱涵顶板用钢管组合支架支撑设置，支架上铺设方木后进行模板安装，支架利用可调钢顶托调节高度和平整度。端头模板利用组合钢模或七合板以钢管支撑加固。2．支架工程支架采用Ф48钢管，钢顶托及管扣等材料组合施工，支架模安装宽度超过箱涵100~120㎝为宜，立杆间距≤100㎝，水平间距≤120㎝，支架底部必须设置扫地横杆、立杆底部垫以木跳板。考虑箱涵顶板自重及施工荷载较大，同时地基处理并已施工砼垫层。为保证支架的整体稳定性，沿支架纵向每5~7排全高范围内设置剪力撑，斜杆与地面交角小于60°，并用管扣与立杆连接。 模板和支架施工后严格自检，经沉降观测并确保支撑稳固后方可报请监理工程师验收，合格后方可进入下道工序的施工。七、箱涵砼浇筑箱涵分二次浇筑砼，第一次浇筑砼至底板内壁以上30㎝处，然后进行剩余部分的钢筋和模板安装，第二次浇筑时注意施工缝处的粗糙和干净，并注意砼的接茬振捣，以保证拆模后砼的外观质量良好.第一次浇筑为常规施工，浇筑时注意砼的振捣密实和底板表面平整压光，第二次浇筑属于薄壁钢筋砼结构，必须保证砼的振捣密实和几何尺寸，以期达到砼结构内实外美的效果。1)砼采用经监理工程师同意的佛山市鸿狮混凝土有限公司混凝土搅拌站的商品，砼的试配和原材料的复检均经监理工程师审批后同意使用。2)砼运输至施工现场后不得有离析、严重泌水或坍落度严重损失等现象，经试验人员取样检测其坍落度、和易性等常规指标合格后方可入模浇筑，考虑箱涵的高度和宽度，为保证砼的连续浇筑，拟采用砼输送泵配合进行砼的浇筑施工。3）砼的浇筑（1）、浇筑混凝土前，应对支架、模板、钢筋和预埋件进行检查，并做好记录，符合设计要求后方可浇筑。模板内的杂物、积水和钢筋上的污垢应清理干净。模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。浇筑混凝土前，应检查混凝土的均匀性和坍落度。（2）、自高处向模板内倾卸混凝土时，为防止混凝土析离，应符合下列规定：a)、从高处直接倾卸时，其自由倾落高度不宜超过2米，以不发生离析为度。b)、当倾落度超过2米时，应通过串筒、溜管或振动溜管等设施下落。c)、在串筒出料口下面，混凝土堆积高度不宜超过1米。 （3）、混凝土应按一定厚度、顺序和方向分层浇筑，应在下层混凝土初凝或能重塑前浇筑完成上层混凝土。上下层同时浇筑时，应从低处开始扩展升高，保持水平分层。（4）、浇筑混凝土时，宜采用振动器振实。用振动器振捣时，应符合下列规定：a)、使用插入式振动器时，移动间距不应超过振动器作用半径的倍；与侧模应保持50~100㎜的距离；插入下层混凝土50~100㎜；每一处振动完毕后应边振动边徐徐提出振动棒；应避免振动棒碰撞模板、钢筋及其他预埋件。b)、对每一振动部位，必须振动到该部位混凝土密实为止。密实的标志是混凝土停止下沉，不再冒气泡，表面呈现平坦、泛浆。（5）、混凝土的浇筑应连续进行，如因故必须间断时，其间断时间应小于前层混凝土的初凝时间或能重塑的时间。混凝土的运输、浇筑及间歇的全部时间不得超过下表的规定。混凝土的运输、浇筑及间歇的全部允许时间（min）混凝土强度等级气温不高于25℃气温高于25℃≤C30210180＞C30180150注：当混凝土中掺有促凝或缓凝剂时，其允许时间应根据试验结果确定。（6）、结构混凝土浇筑完成后，对混凝土裸露面应及时进行修整、抹平，待定浆后再抹第二遍并压光或拉毛。当裸露面面积较大或气候不良时，应加盖防护，但开始养生前，覆盖物不得接触混凝土面。 （7）、结构混凝土期间，应设专人检查支架、模板、钢筋和预埋件等稳固情况，当发现有松动、变形、移位时，应及时处理。八、洞口建筑箱涵涵身施工完毕后即可进行洞口建筑的施工，本合同箱涵洞洞口均为八字式，采用砼基础及墙身洞外砌为砂浆砌片石,帽石采用C20砼。洞口建筑均为常规施工工艺，但应注意砼的几何尺寸和外观质量，特别是八字墙身和帽石,应做到大面平整，表面光洁、颜色一致，棱角分明，线条顺适。九、涵背回填1．箱涵两侧回填材料为砂砾碎石；2．箱涵两侧回填之前必须先清除干净基底的木块、木条、碎石等施工杂物，螺杆头的防锈和防腐处理，必须全部处理完毕。经现场监理工程师验检后，方可隐蔽。3．箱涵两侧回填施工应待箱涵砼强度达到规范要求后进行。箱涵两侧及其顶上500㎜范围内回填采用砂砾碎石，遇地下水时采用石粉渣回填，回填采用打夯机分层（每层）对称夯实，在同一位置进行夯击后，取样检查压实度是否达到95%，以确定其土质压实的夯击次数，一般夯击次数不少于10次。洞顶覆盖土厚度小于米时，严禁任何重型机械和车辆通过。十、混凝土养护浇筑完成的混凝土，应加以覆盖和洒水养护，并应符合以下规定：（1)混凝土应在终凝后及时进行覆盖养护，覆盖时不得损伤或污染混凝土表面。（2)混凝土养护的时间不得少于7天。（3)洒水的次数应能保持混凝土表面经常处于湿润状态。 （4)当气温低于5℃时，应覆盖保温，不得向混凝土表面洒水。注：后附结构物图纸，图纸有不明白的提前问技术员。编制：复核：签收：签收日期：
