浆砌块石挡墙施工技术交底

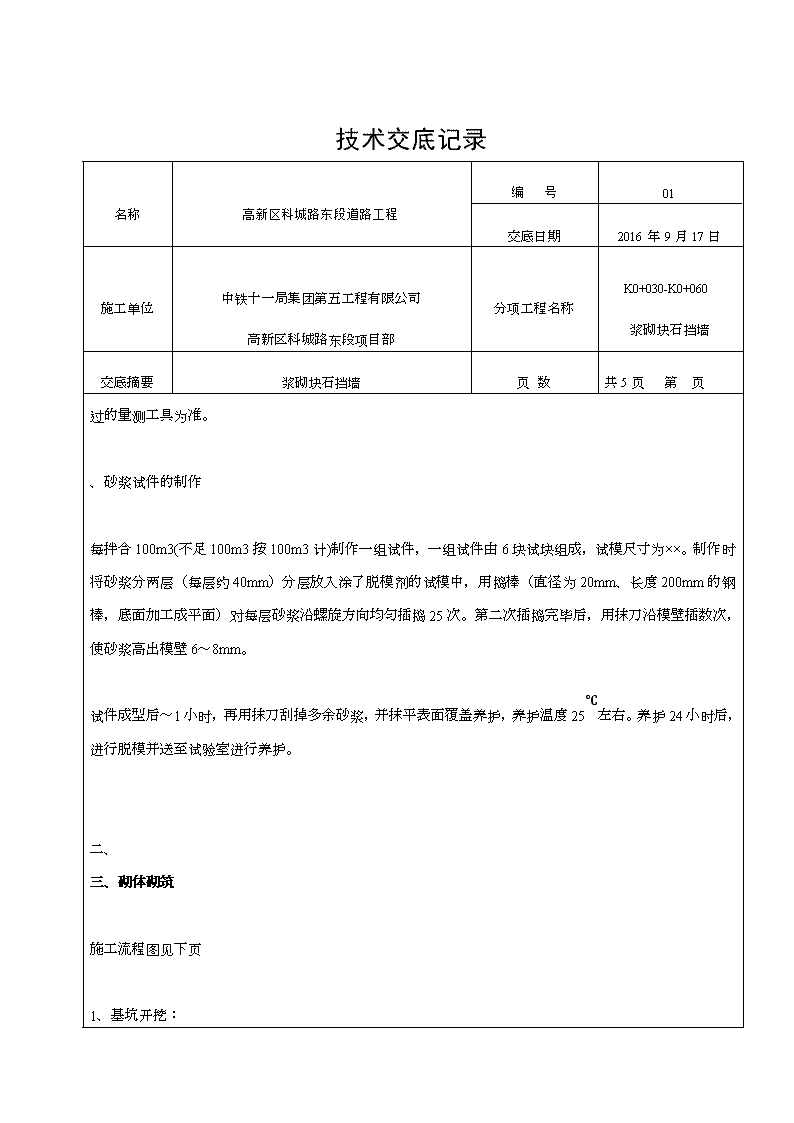

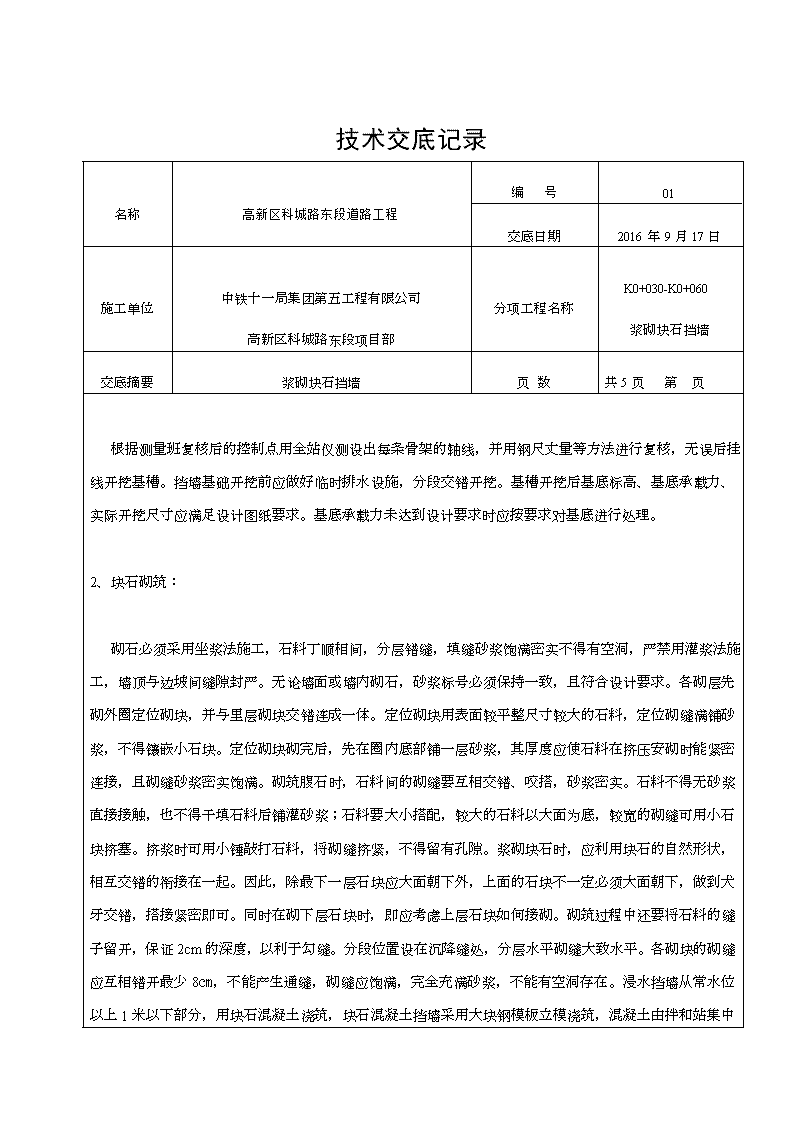

技术交底记录名称高新区科城路东段道路工程编号01交底日期2016年9月17日施工单位中铁十一局集团第五工程有限公司高新区科城路东段项目部分项工程名称K0+030-K0+060浆砌块石挡墙交底摘要浆砌块石挡墙页数共5页第页交底内容：一、所用材料 1、石料： 砌筑挡墙用块石要求强度不小于30MPa，石料表面应清洗干净，有水锈的石料严禁使用。 2、砂浆： 、砂浆采用砂浆，配合比严格按照试验室给定的配合比采用机械拌制，严禁采用人工拌合。  砂浆运至工地后严禁存放在地上。砂浆要随拌随用，如在运输过程中发生离析、泌水现象，要重新拌合。已凝结的砂浆严禁使用。在施工时,严格遵守质量比,不得使用体积比。砂子等材料的称量必须以试验室验收过的量测工具为准。 、砂浆试件的制作 每拌合100m3(不足100m3按100m3计)制作一组试件，一组试件由6块试块组成，试模尺寸为××。制作时将砂浆分两层（每层约40mm）分层放入涂了脱模剂的试模中，用捣棒（直径为20mm、长度200mm的钢棒，底面加工成平面）对每层砂浆沿螺旋方向均匀插捣25次。第二次插捣完毕后，用抹刀沿模壁插数次，使砂浆高出模壁6～8mm。 试件成型后～1小时，再用抹刀刮掉多余砂浆，并抹平表面覆盖养护，养护温度25℃左右。养护24小时后，进行脱模并送至试验室进行养护。  二、三、砌体砌筑 施工流程图见下页1、基坑开挖：  根据测量班复核后的控制点用全站仪测设出每条骨架的轴线，并用钢尺丈量等方法进行复核，无误后挂线开挖基槽。挡墙基础开挖前应做好临时排水设施，分段交错开挖。基槽开挖后基底标高、基底承载力、实际开挖尺寸应满足设计图纸要求。基底承载力未达到设计要求时应按要求对基底进行处理。 2、块石砌筑： 砌石必须采用坐浆法施工，石料丁顺相间，分层错缝，填缝砂浆饱满密实不得有空洞，严禁用灌浆法施工，墙顶与边坡间缝隙封严。无论墙面或墙内砌石，砂浆标号必须保持一致，且符合设计要求。各砌层先砌外圈定位砌块，并与里层砌块交错连成一体。定位砌块用表面较平整尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实饱满。砌筑腹石时，石料间的砌缝要互相交错、咬搭，砂浆密实。石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料要大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞。挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙。浆砌块石时，应利用块石的自然形状，相互交错的衔接在一起。因此，除最下一层石块应大面朝下外，上面的石块不一定必须大面朝下，做到犬牙交错，搭接紧密即可。同时在砌下层石块时，即应考虑上层石块如何接砌。砌筑过程中还要将石料的缝子留开，保证2cm的深度，以利于勾缝。分段位置设在沉降缝处，分层水平砌缝大致水平。各砌块的砌缝应互相错开最少8㎝，不能产生通缝，砌缝应饱满，完全充满砂浆，不能有空洞存在。浸水挡墙从常水位以上1米以下部分，用块石混凝土浇筑，块石 混凝土挡墙采用大块钢模板立模浇筑，混凝土由拌和站集中拌制，泵送入模。挡墙基础砌（浇）筑完成后，及时回填墙趾土。当挡墙顶面设置墙式护栏时，砌筑挡墙时应考虑墙式护栏基础埋深。 3、沉降缝、伸缩缝、泄水孔的砌法： 沉降缝、伸缩缝、泄水孔数量质量符合图纸要求。基底土质变化处应设沉降缝，当设计不明确时，每隔10-15米设一道沉降缝，缝宽2厘米，为保证接缝的作用，两种接续缝必须垂直，并且缝两侧砌体表面需要平整，不能搭接。同时，接缝中尚需填塞防水材料，防止砌体漏水；用沥青麻絮等在墙顶、内、外三面嵌塞，填塞的深度为15厘米，砌筑有接缝砌体时，最好根据设计规定的接缝位置，采用跳段砌筑方法，使相邻两段砌石高度错开。并在接缝处作为一个外露面，挂线砌筑，达到又直又平。墙身砌至高出地面不少于米时开始砌筑泄水孔，泄水孔采用R=100MM的PVC管，流水横坡5%，上下排间距2*2米，上、下两排泄水孔要错位排列整齐上下梅花型交错布置，在其底部铺设30cm厚粘土防水层，并夯实。墙背填料为透水性材料，含泥量小于5%，内摩擦角取30°。泄水孔应符合设计要求，泄水孔后面应设置反滤层。 4、墙背回填： 挡土墙砌筑高度一次不得超过2米，当砂浆强度达到设计强度的85%后，方可进行墙背回填，回填料不得采用含有泥草、腐植物的填料。填土应在接近最佳含水量的情况下分层填筑夯实。采用蛙式打夯机每层厚度不超过20厘米，密实度应达到技术规范要求。  5、勾缝： 勾缝砂浆标号应高于砌体砂浆一个标号，勾缝应嵌入砌缝内部2厘米深。设计如有要求按设计工法操作，如无要求采用平缝压槽工艺。勾缝采用凹缝，缝宽2㎝，缝深2㎝，勾前用水冲洗干净，勾后再用同级别的水泥砂浆抹平划槽勾缝，缝两侧同级别水泥砂浆抹带宽1㎝，厚㎝，并保证均匀一致。沉降缝用沥青麻絮填塞密实后外露5㎝的缝用水冲洗干净后采用于M10砂浆勾凹缝，缝宽2㎝，深2㎝，缝两侧抹带抹成宽3㎝，厚㎝的砂浆凸带。勾缝需注意：勾自然缝，杜绝勾假缝，勾缝以后需用钢刷配合干净水将浆砌块石表面清洗干净整洁，不得用砂浆抹面及修饰石料表面。 6、养生： 砌体砌筑完成后应及时覆盖，并经常洒水保持湿润，常温下养护期不得小于7d。 在养护期间应避免对砌体产生碰撞、振动。砌体的砂浆未达到设计强度前，不得承受全部设计荷载。 7、挡墙施工应注意保护光缆、输水等管线。      三、构造及施工标准  （1）《城市道路工程施工质量验收规范》的相关建设实测项目标准项目序号规定值或允许偏差规定值或允许偏差检查方法及频率主控项目1砂浆强度（MPa）在合格标准内按附录7-A或7-B检查2断面尺寸(mm)不小于设计尺量：每20m量2个断面一般项目1顶面高程(mm)±10水准仪：每20m检查1点2竖直度或坡度(%)吊垂线：每20m检查2点3平面位置(mm)30经纬仪：每20m检查墙顶外边线3点4底面高程(mm)±30水准仪：每20m检查1点 5表面平整度（mm）料石、块石102m直尺：每20m检查3处×3尺（2）重力式挡土墙断面图及相关参数注：交底书一式两份，交底人一份，接受人一份。签 字 栏交底人　审核人　接受交底人
