碧桂园内外墙抹灰工程施工技术交底ppt课件.ppt

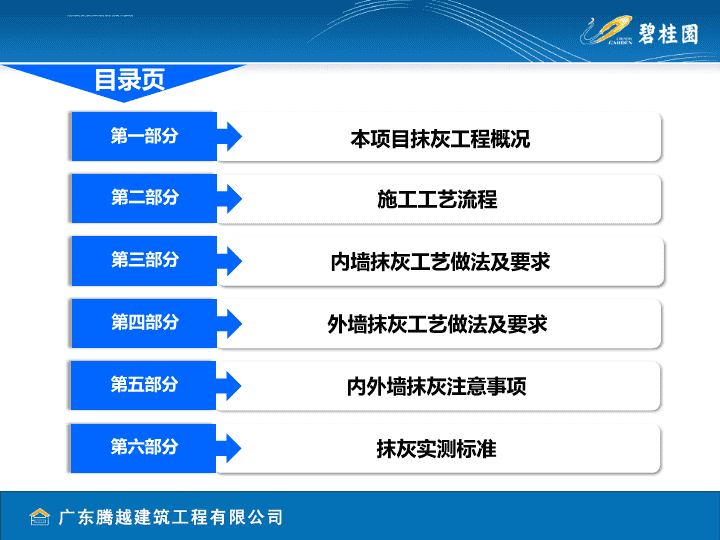

抹灰工程技术交底广东腾越建筑工程有限公司2017年10月 本项目抹灰工程概况施工工艺流程内墙抹灰工艺做法及要求外墙抹灰工艺做法及要求第一部分第二部分第三部分第四部分抹灰实测标准第六部分目录页内外墙抹灰注意事项第五部分 第一部分本项目抹灰工程概况 内墙抹灰概况1.1涂料内墙面（客厅、卧室、储藏室、户内走廊、楼梯间）■基层处理；■15厚1:1:6水泥石灰砂浆找平层；■5厚1:0.5:3水泥石灰砂浆；■表面满压入耐碱玻纤网（搭接长度100mm，达到“见格不见网”的效果），其中楼梯间砌体墙满挂钢丝网；■满刮腻子滚刷白色内墙涂料两遍；防潮面砖内墙面（厨房、卫生间、盥洗室、消防前室）■基层处理；■15厚1:2.5防水砂浆（掺5%防水剂）；■4~5厚1:1水泥砂浆加水重20%801胶；■贴4~8厚面砖；■1:1水泥砂浆勾深缝后纯白水泥膏擦缝；封闭楼梯间板底■基层处理,楼梯梁、平台板、楼梯斜板底面抗裂砂浆找平；■满刮腻子滚刷白色内墙涂料两遍； 外墙抹灰概况1.2涂料外墙面（五层及五层以上）■基层处理（不同材料交界处挂钢丝网）；■10厚1：2.5水泥砂浆找平层；■中间复合钢丝网（搭接长度50mm）；■10厚1：2.5防水砂浆找平层（掺5%防水剂）；■60厚挤塑聚苯板保温层；■满挂Φ0.9@12.7*12.7目镀锌钢丝网锚栓固定（搭接长度50mm）；■8厚1:2.5聚合物抗裂砂浆；■5厚1:1水泥砂浆加水重20%801胶贴外墙砖；■勾缝剂勾缝；外墙砖外墙面（四层及四层以下）■基层处理（不同材料交界处挂钢丝网）；■10厚1：2.5水泥砂浆找平层；■中间复合钢丝网（搭接长度50mm）；■10厚1：2.5防水砂浆找平层（掺5%防水剂）；■60厚挤塑聚苯板保温层；■5厚1:2.5聚合物防水砂浆防水层；■压入耐碱玻纤网；■满刮防水腻子刷外墙涂料；不保温外墙面 第二部分施工工艺流程 2.1施工工艺流程 第三部分内墙抹灰工艺做法及要求 基层处理3.1 基层处理3.1 水电线管立管开槽3.2 墙体打灰饼3.3采用激光仪帖灰饼工艺技术，抹灰前应将四角规方，横线找平，立线吊直，弹出准线。用1：2.5水泥砂浆做25mm×25mm标准灰饼，水平方向设置三道灰饼，第一道水平灰饼距地面300cm，第二、第三道水平灰饼按间距1200mm布置。垂直方向灰饼按距阴阳角300mm，水平间距1400mm布置，抹灰层厚度与灰饼相平。特别注意灰饼要避开砌体墙和剪力墙交界处。 线盒固定、线管安装3.4线盒安装以控制线（20mm线）与灰饼相结合，用激光水平仪控制线盒出墙面安装高度，线盒固定牢靠不脱落。 线槽封堵、挂网3.5预埋管线槽必须用1:3水泥砂浆分两次填塞压实，对有3根以上预埋管的线槽必须用C20细石混凝土灌实，封堵完成面高于原墙面不得超过5mm且完成面必须平整，所有线槽封堵必须满挂镀锌钢丝网（两端各压15cm宽），如下图：C20细石砼封堵后挂加强网 甩浆、拉毛3.6在墙体表面洒水润湿后采用专业拍浆工具人工拍浆，加适量建筑胶粘剂的1∶1水泥砂浆中加801建筑胶水8%配置而成浆料，甩浆效果要有毛刺感，且强度达到要求（手指用力方可折断），砂浆颗粒凝结后方可墙面抹灰。专业拍浆工具，手工制作，钢丝网片6-8层，网格眼上下对齐；甩浆拉毛后效果，毛刺感强，拍浆均匀，拉毛率95%以上，拉毛深度不小于10mm； 抹底灰、罩面灰压入玻纤网3.7 门窗收口3.8先将门窗口基层清理干净，用水润透，然后刷胶粘性素水泥一遍，将加强网翻折压入门窗框与结构墙体之间缝隙，随后用1∶2.5水泥砂浆分层抹灰收口，门窗口完成面要压窗框3~5mm，门窗口抹灰要平直，窗口阳角要垂直方正，门窗口阳角到边框的距离要大小一致。内窗洞口抹灰收口门窗口完成面要压窗框3~5mm将玻纤网翻折过去抹灰收口 养护3.9抹完灰后要及时养护7天，确保抹灰砂浆达到强度。养护强制使用喷壶养护。 第四部分外墙抹灰工艺做法及要求 基底处理4.1塑料塞头封堵密实 挂加强网、甩浆拉毛4.2 打底灰、满挂钢丝网4.3 防水砂浆找平罩面4.4 细部收口4.5 第五部分内外墙抹灰注意事项 注意一：禁止使用“砂浆宝”和“石灰王”等塑化剂内、外墙抹灰均禁止使用“砂浆宝”和“石灰王”等塑化剂 注意二：窗两边必须对称打灰饼窗两边对称打灰饼，灰饼在同一高度，有助于外窗内侧收口 注意三：遇洞口处抹灰周围预留10cm不抹施工洞口、门窗洞口、后置箱体洞口处满挂加强网，抹灰界面距洞口边留设10cm宽，与洞口最后一次抹灰收口。洞口周边预留10cm不抹灰 注意四：厨房卫生间要掺防水粉和“纤维素厨房卫生间防水砂浆抹灰不挂网，需要添加“防水粉”和“纤维素” 注意五：所有门洞口收口尺寸 注意六：客厅、室内走廊、储藏室预留踢脚线高度红色标注范围为踢脚线部位，预留高度建筑一米线下90公分 注意七：抹灰完成后及时实测 注意八：设置滴水线挑板、挑檐、阳台、雨棚、檐口、门窗楣、外窗台、门廊等底部以及突出外墙的所有装饰线条都要设滴水线，本项目采用成品滴水线，尺寸宽20mm厚10mm 注意九：设置分隔缝外墙找平层、保温层、防水层、面砖在楼面标高部位设置15宽分隔缝，缝内填泡沫塑料条，后用黑色硅酮胶嵌缝，粘贴15宽塑料分隔条，墙面竖向分隔缝间距不大于6m。 第六部分抹灰实测标准 6.1、墙面表面平整度（抹灰）[0,4]mm（1）每一个墙面作为一个测区，累计实测实量20个实测区。（2）当墙面长度小于3米，在同一墙面顶部和根部4个角中，选取左上、右下2个角按45度角斜放靠尺分别测量1次，在距离地面20cm左右的位置水平测1次。有门窗、过道洞口的，在各洞口45度斜测一次，洞口两边竖向各测一次。 6.1、墙面表面平整度（抹灰）[0,4]mm（3）当墙面长度大于3米，在同一墙面4个角任选两个方向各测量1次，在墙长度方向任意位置增加2次水平测量，在距离地面20cm左右的位置水平测2次；所选实测区墙面优先考虑有门窗、过道洞口的，在各洞口45度斜测一次，洞口两边竖向各测一次；以上各实测值作为合格率1个计算点。 6.2、墙面垂直度（抹灰）[0,4]mm（1）每一个墙面作为一个测区，累计实测实量25个实测区。（2）当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30cm位置，靠尺顶端接触到上部砼顶板和下部地面位置各测1次垂直度，当墙长度大于3米时，在墙中间位置处测1次，具备实测条件的门洞口墙体垂直度为必测项。 6.3、阴阳角方正（抹灰）[0,4]mm（1）每户选取对观感影响较大的2个阴角及2个阳角进行测量，每一个阴角或阳角作为1个实测区，累计实测实量20个测区。（2）同一个部位，从地面向上300mm和1500mm位置分别测量1次。测量时采用50cm角尺进行测量。2次实测值作为判断该实测指标合格率的1个计算点。 6.4、方正性（抹灰）[0,10]mm（1）同一面墙作为1个实测区，累计实测实量10个实测区。（2）每套房同层内必须设置一条方正控制基准线（尽量通长设置，降低引测误差），且同一套房同层内的各测区（即各房间）必须采用此方正控制基准线，然后以此为基准，引测至各测区（即各房间）。（3）砌筑前距墙体30－60cm范围内弹出方正度控制线，并做明显标识和保护。 6.4、方正性（抹灰）[0,10]mm（4）在同一测区内，实测前需用5米卷尺或激光扫平仪对弹出的两条方正度控制线，以短边墙为基准进行校核，无误后采用激光扫平仪打出十字线或吊线方式，沿长边墙方向分别测量3个位置（两端和中间）与控制线之间的距离。选取3个实测值之间的极差，作为判断该实测指标合格率的1个计算点。如该套房无方正基准线或偏差超过5mm/2m，则该套房内所有测区的实测值均按不合格计，并统一记录为“50mm”。 6.5、地面平整度（找平层）客厅≦5mm、卧室≦3mm（1）每个房间的地面作为1个实测区，累计实测实量10个实测区。（2）任选同一功能房间地面的2个对角区域，按与墙面夹角45度平放靠尺测量2次，加上房间中部区域测量一次，共测量3次。客、餐厅或较大房间地面的中部区域需加测1次。（3）同一功能房间内的3或4个地面平整度实测值，作为判断该实测指标合格率的3或4个计算点。 6.6、门洞尺寸偏差之一高度偏差[0，20]mm（1）每一个户内门洞都作为1个实测区，累计实测实量15个实测区。（2）地面找平层施工完后，同一个户内门洞口尺寸沿高度度测2次。若地面找平层未做，则从现场一米标高线测量并计算实测户内门洞口高度2次。高度2个测量值与设计值之间偏差的最大值，作为高度偏差的1个实测值；每一个实测值作为判断该实测指标合格率的1个计算点。 6.7、门洞尺寸偏差之二宽度偏差[－15，15]mm（1）每一个户内门洞都作为1个实测区，累计实测实量15个实测区。（2）实测最好在施工完地面找平层后，同一个户内门洞口尺寸沿宽度各测2次。宽度的2个测量值与设计值之间偏差的最大值，作为宽度偏差的1个实测值；每一个实测值作为判断该实测指标合格率的1个计算点。 6.8、门洞尺寸偏差之三墙厚偏差[-5，10]mm（1）每一个户内门洞都作为1个实测区，累计实测实量15个实测区。（2）墙厚则左、右边各测量一次，2个测量值与设计值之间偏差的最大值，作为墙厚偏差的1个实测值；每一个实测值作为判断该实测指标合格率的1个计算点。 6.9、外窗内侧墙体厚度极差[0，4]mm（1）任一外窗作为一个实测区，累计实测实量10个实测区。（2）实测时，外墙窗框等测量部位需完成抹灰或装饰收口，在窗框侧面中部各测量2次墙体厚度B1、B2和沿着竖向窗框尽量在端位置测量1次墙体厚度B3。这3次实测值之间极差值作为判断该实测指标合格率的1个计算点。 6.10、厨卫间开间/进深偏差[－10，10]mm（1）每一个开间/进深分别各作为1个实测区，累计实测实量20个实测区。（2）同一实测区内按开间（进深）方向测量墙体两端的距离，各得到两个实测值，比较两个实测值与图纸设计尺寸，找出偏差的最大值。 谢谢聆听
