江苏振亚工程计算书+电抗器校验

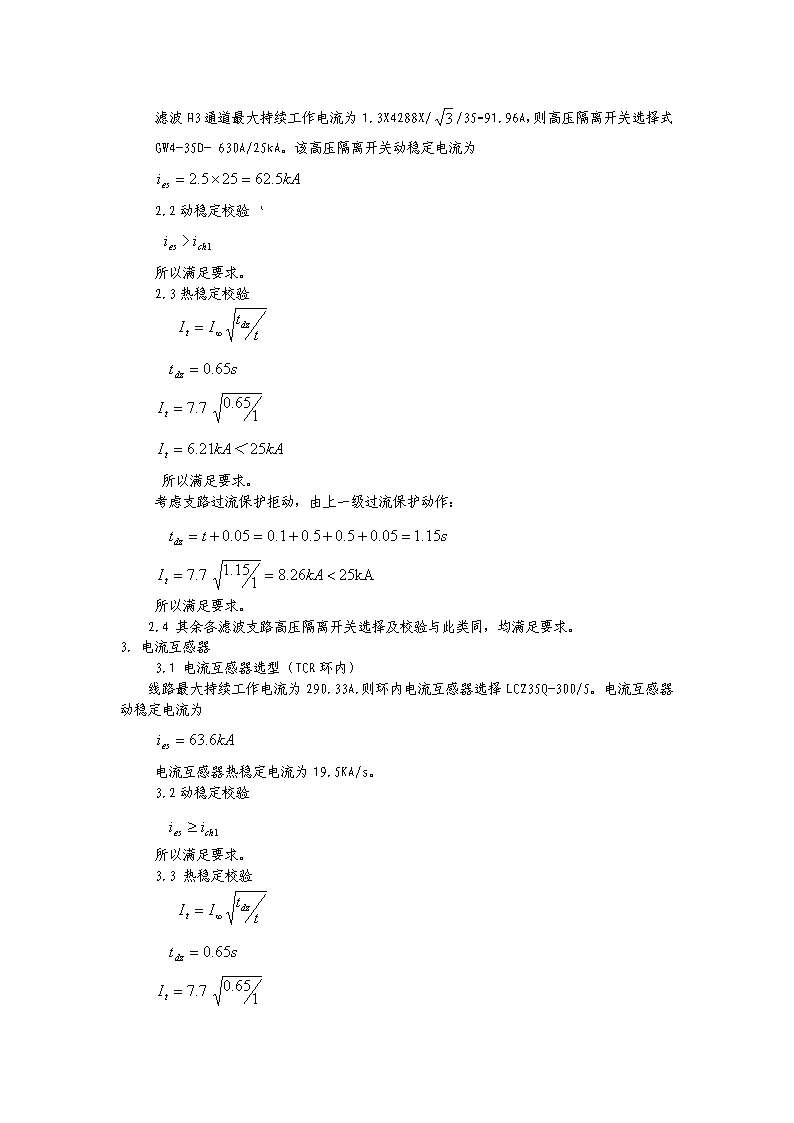

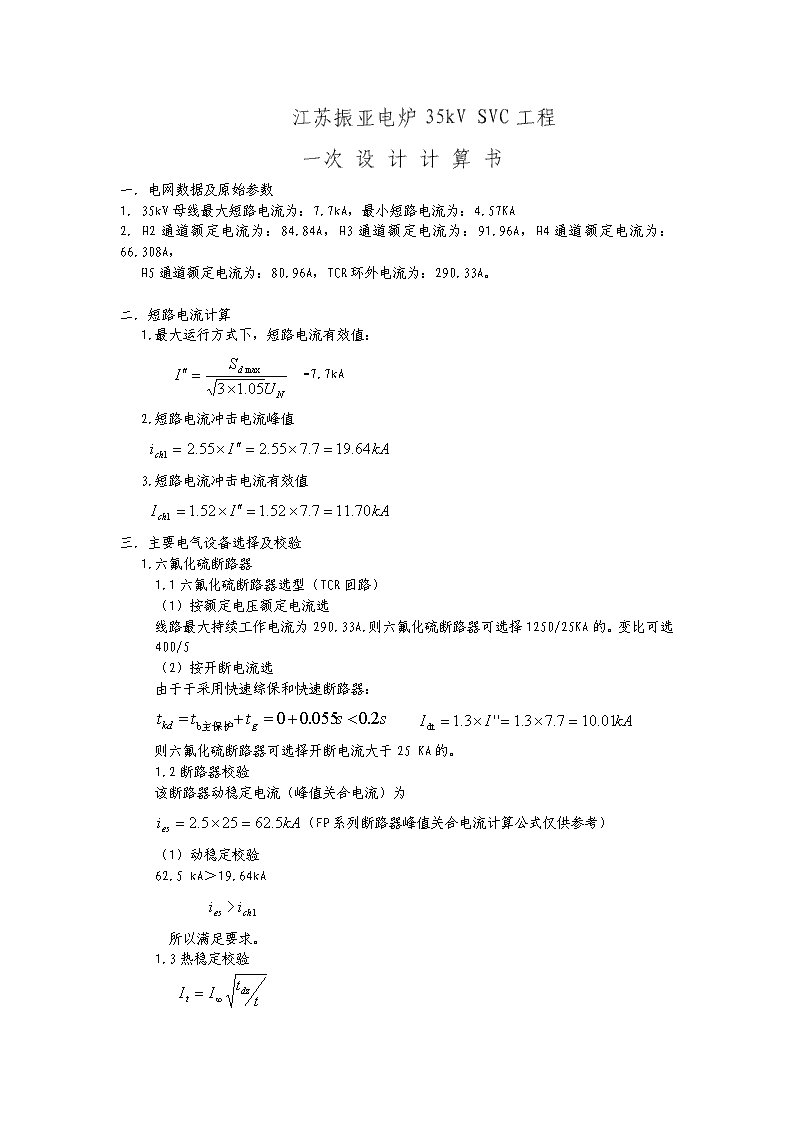

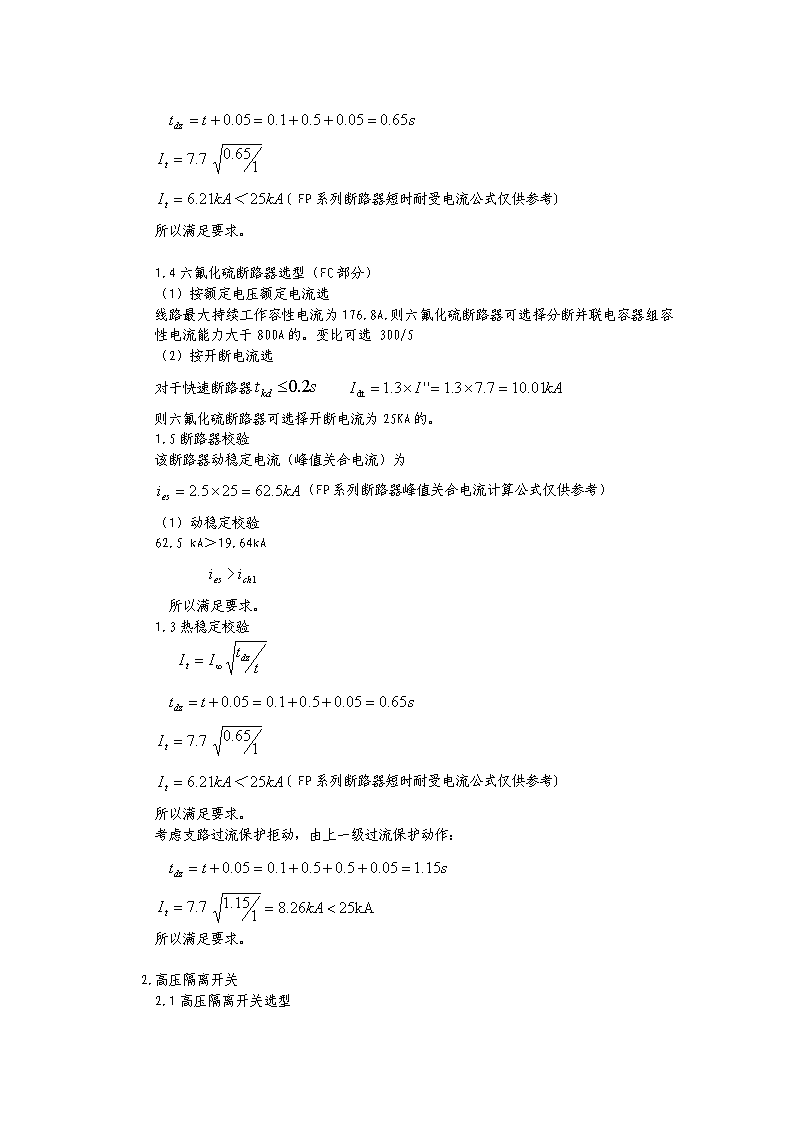

'江苏振亚电炉35kVSVC工程一次设计计算书一.电网数据及原始参数1.35kV母线最大短路电流为：7.7kA，最小短路电流为：4.57KA2.H2通道额定电流为：84.84A，H3通道额定电流为：91.96A，H4通道额定电流为：66.308A，H5通道额定电流为：80.96A，TCR环外电流为：290.33A。二.短路电流计算1.最大运行方式下，短路电流有效值：=7.7kA2.短路电流冲击电流峰值3.短路电流冲击电流有效值三.主要电气设备选择及校验1.六氟化硫断路器1.1六氟化硫断路器选型（TCR回路）（1）按额定电压额定电流选线路最大持续工作电流为290.33A.则六氟化硫断路器可选择1250/25KA的。变比可选400/5（2）按开断电流选由于于采用快速综保和快速断路器：则六氟化硫断路器可选择开断电流大于25KA的。1.2断路器校验该断路器动稳定电流（峰值关合电流）为（FP系列断路器峰值关合电流计算公式仅供参考）（1）动稳定校验62.5kA＞19.64kA所以满足要求。1.3热稳定校验 (FP系列断路器短时耐受电流公式仅供参考)所以满足要求。1.4六氟化硫断路器选型（FC部分）（1）按额定电压额定电流选线路最大持续工作容性电流为176.8A.则六氟化硫断路器可选择分断并联电容器组容性电流能力大于800A的。变比可选300/5（2）按开断电流选对于快速断路器则六氟化硫断路器可选择开断电流为25KA的。1.5断路器校验该断路器动稳定电流（峰值关合电流）为（FP系列断路器峰值关合电流计算公式仅供参考）（1）动稳定校验62.5kA＞19.64kA所以满足要求。1.3热稳定校验(FP系列断路器短时耐受电流公式仅供参考)所以满足要求。考虑支路过流保护拒动，由上一级过流保护动作：所以满足要求。2.高压隔离开关2.1高压隔离开关选型 滤波H3通道最大持续工作电流为1.3X4288X//35=91.96A，则高压隔离开关选择式GW4-35D-630A/25kA。该高压隔离开关动稳定电流为2.2动稳定校验`所以满足要求。2.3热稳定校验所以满足要求。考虑支路过流保护拒动，由上一级过流保护动作：所以满足要求。2.4其余各滤波支路高压隔离开关选择及校验与此类同，均满足要求。3.电流互感器3.1电流互感器选型（TCR环内）线路最大持续工作电流为290.33A.则环内电流互感器选择LCZ35Q-300/5。电流互感器动稳定电流为电流互感器热稳定电流为19.5KA/s。3.2动稳定校验所以满足要求。3.3热稳定校验 所以满足要求。考虑支路过流保护拒动，由上一级过流保护动作：所以也满足要求。环外互感器变比选400/5，0.5/10P10.要求动稳定电流>25kA,热稳定电流>10kA。3.4电流互感器选型（H3滤波支路）滤波H3通道最大持续工作电流为1.3X4288X//35=91.96A，则环内电流互感器选择LZZQ8-35W-150/5。电流互感器动稳定电流为电流互感器热稳定电流为22.5KA/s。3.2动稳定校验所以满足要求。3.3热稳定校验所以满足要求。考虑支路过流保护拒动，由上一级过流保护动作：所以也满足要求。3.5电流互感器选型（H4滤波支路）滤波H4通道最大持续工作电流为1.3X3092X//35=66.31A，则环内电流互感器选择LZZQ8-35W-100/5。电流互感器动稳定电流为 电流互感器热稳定电流为/s。3.2动稳定校验所以满足要求。3.3热稳定校验所以满足要求。考虑支路过流保护拒动，由上一级过流保护动作：所以也满足要求。H2+H3干路互感器变比选300/5，0.5/10P10.H4+H5干路互感器变比选200/5，0.5/10P10.要求动稳定电流>25kA,热稳定电流>10kA。4.电力电缆4.1.电力电缆选择4.1.1TCR线路最大持续工作电流为290.334A.，选择YJV-26/35-1X150电力电缆.滤波支路最大持续工作电流为91.956A.，选择YJV-26/35-1X95电力电缆.4.1.2YJV-26/35-1X150电力电缆40度长期允许载流量486A；YJV-26/35-1X95电力电缆40度长期允许载流量374A（环境温度+45度，导线最高工作温度+90度）4.1.3该电力电缆敷设于电缆沟中。4.2线路电力电缆的热校验4.2.1按长期工作电流校验：取介质计算温度25度，实际介质计算温度45度，查表19-16（《钢铁企业电力设计手册》）得0.83。此外，考虑敷设系数0.85(S=d)。查表19-36（《钢铁企业电力设计手册》）得+40度时YJV-26/35-1X150电力电缆载流量为486A；+40度时YJV-26/35-1X95电力电缆载流量为374A.则0.850.83X486=342.873＞290.334A则0.850.83X374=263.857＞91.956A所以满足要求。4.2.2电力电缆短路的热校验 C：查表13-9（《钢铁企业电力设计手册》）得135考虑支路过流保护拒动，由上一级过流保护动作：所以也满足要求。4.4其余各滤波支路电力电缆选择及校验与此类同，均满足要求。说明：1，发热等值时间t=断路器全分闸时间+继电保护后备保护时间+非周期分量发热等值时间（查手册取0.05s）。2，断路器全分闸时间=固有分闸时间（t）+t(继电保护主保护时间)+燃弧时间（t）。查断路器样本手册可得。本计算书是以FP系列断路器样本为参照。FP系列断路器的固有分闸时间（t）+燃弧时间（t）=0.055s+0.02s=0.075s。属于快速断路器，查钢铁设计手册可取0.1S。继电保护近后背保护时间取过流保护整定时间0.5S。继电保护远后背保护时间取上级过流保护整定时间0.5S。3，t=t+tt—断路器开断计算时间（全分闸时间去掉燃弧时间）4，对于距离较长的电动机、照明线路等应验算电压损失请设计院或甲方根据实际情况给与充分考虑。5，本计算书只是作为参考。请设计院或甲方根据实际情况（比如：实际的断路器的型号以及是否是快速断路器，实际的电缆敷设情况等等）给与充分考虑。6，所给最大短路容量应考虑电力系统远景规划。 根据等值电路图画出的等值阻抗图如下所示取S=100MVAUU I段：H5通道滤波器电抗为：H7通道滤波器电抗为：H9通道滤波器电抗为：II段：H5通道滤波器电抗为：H7通道滤波器电抗为：H9通道滤波器电抗为：一段：X=XX=XX=X二段：X=XX=XX=X一段：X=IX=IX=I 二段：X=IX=IX=I'
