尚福华苑东郡园6_外脚手架施工方案

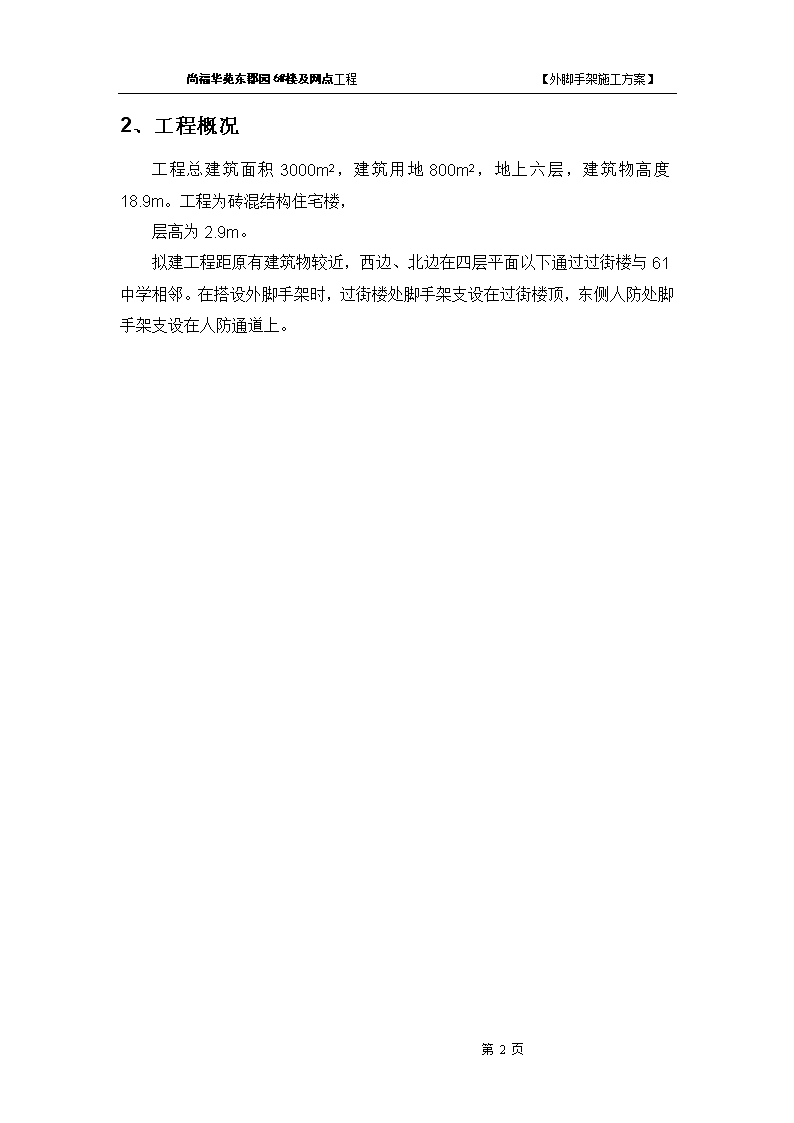

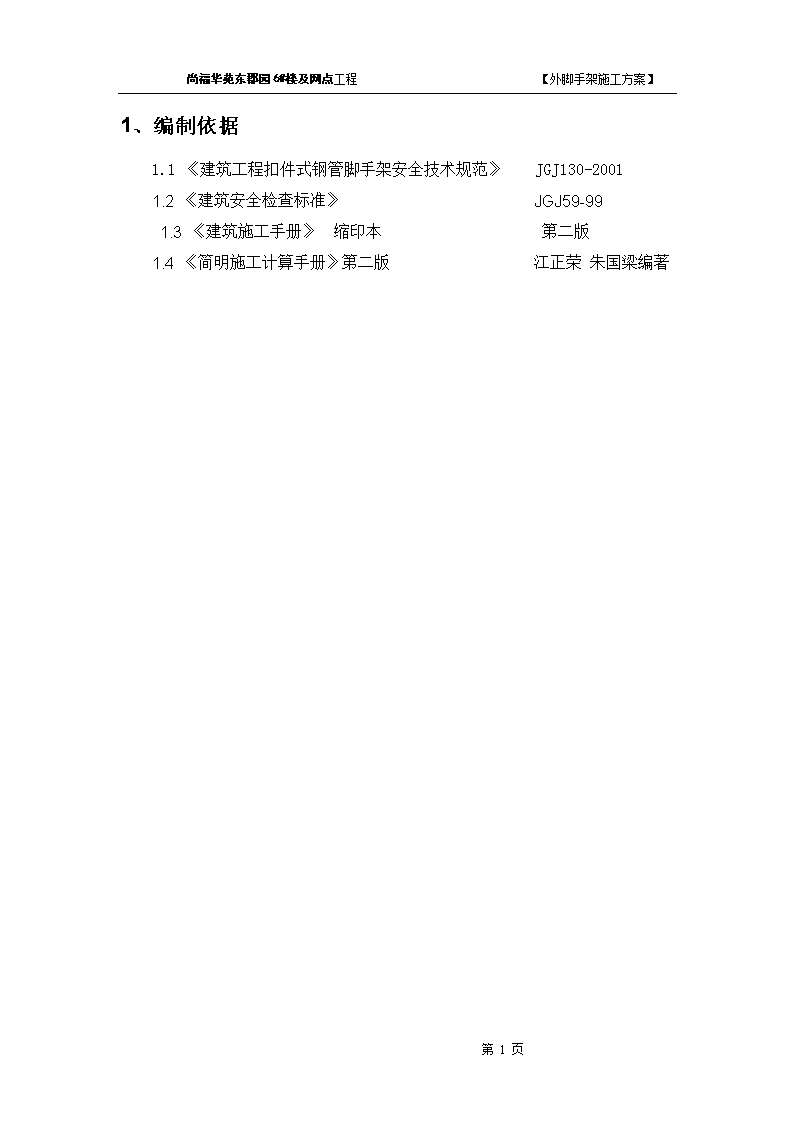

'尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】1、编制依据1.1《建筑工程扣件式钢管脚手架安全技术规范》JGJ130-20011.2《建筑安全检查标准》JGJ59-991.3《建筑施工手册》缩印本第二版1.4《简明施工计算手册》第二版江正荣朱国梁编著第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】2、工程概况工程总建筑面积3000m2，建筑用地800m2，地上六层，建筑物高度18.9m。工程为砖混结构住宅楼，层高为2.9m。拟建工程距原有建筑物较近，西边、北边在四层平面以下通过过街楼与61中学相邻。在搭设外脚手架时，过街楼处脚手架支设在过街楼顶，东侧人防处脚手架支设在人防通道上。第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】3、施工安排3.1项目部人员安排技术负责人：谭信龙主管工长：康英忠质检员：吴树军3.2施工队人员安排脚手架分项负责人：朱加红质检员：吴树军人员总数：10人第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】4、施工准备本工程搭设外脚手架需用材料见下表：名称规格数量钢管φ48，3.5mm25t扣件直角、对接、旋转6千个安全网立网（密目绿网）1200m2平网600m2脚手板50mm厚13m3工字钢I188钢丝绳φ12.660mφ15.540m铁件见施工方法18块第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】5、施工方法5.1脚手架材料选择和质量规定结合本工程结构特点以及钢管刚度好、强度高的优点，本工程外脚手架采用扣件式钢管脚手架，在选材方面需遵循以下原则：5.1.1钢管1、脚手架钢管应使用价格便宜的焊接钢管。2、钢管应为力学性能适中的Q235钢，其力学性质应符合国家现行标准《碳素结构钢》（GB700-89）中Q235A钢的规定。3、钢管的截面尺寸应为外径48mm，壁厚3.5mm。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为4～6m（这样的长度一般重25kg以内，适合人工操作）。用于小横杆的钢管长度为1.5m，以适应脚手架宽的需要。4、钢管质量的检验要求（1）钢管的外观质量检验应按下表进行钢管质量检验要求项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明书3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径，壁厚<0.50mm，<0.35mm5端面应平整，端面切斜的偏差<1.70mm6防锈处理必须进行防锈处理，度锌或刷防锈漆旧管7钢管锈蚀程度应每年检查一次管壁上锈蚀的深度，不得超过0.50mm8其它项目同新管项次3、4、5同新管3、4、5（2）钢管应无裂纹，两端面应平整，严禁打孔。第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】5.1.2扣件1、应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。2、技术要求（1）扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。（2）铸铁不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸铁缺陷；并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。（3）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。（4）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应不小于1mm。（5）当扣件紧夹钢管时，开口处的最小距离应不小于5mm。（6）扣件表面应进行防锈处理。3、扣件质量的检验要求（1）扣件质量应按下表进行检验扣件质量检验要求项次检查项目要求新扣件1产品质量合格证，生产许可证，专业检测单位测试报告必须具备2表面质量及性能应符合技术要求（2）～（6）的规定3螺栓不得滑丝旧扣件4同新扣件的项次2、35.1.3脚手板本工程拟采用木脚手板，应使用厚度不小于50mm和材质不低于国家二等材标准的杉木或松木板，板宽200～300mm，两端使用10～14号镀锌钢丝捆紧。禁止使用有扭纹、破裂和横透疖的木板。5.2方案选型根据工程建筑外形特点，并结合现场实际情况，选择扣件式落地式脚手架。第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】外架采用全封闭钢管脚手架，密网全封闭，总高度为53.7m（从室外地面-1.0米起算，立杆顶端应高出建筑物女儿墙顶1.5m），立杆30m以下采用双钢管，30m以上采用单钢管，外侧采用安全网全封闭；步距1.8m，立杆横距1.5m，排距1.2m，按构造要求设置连墙件，剪刀撑等加固措施，脚手板采用木板，安全网采用防尘、隔噪密目安全网，降低施工噪音及粉尘对周围环境的影响。5.3外脚手架的搭设5.3.1搭设程序地基处理→铺设木垫板→摆放扫地杆→逐根树立杆、随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆（与各立杆扣紧）→安装第一步小横杆→第二步大横杆→第二步小横杆→第三、四大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺设脚手板→张挂安全网。5.3.2地基处理1、本工程脚手架立柱地基为杂填土上浇筑浇筑300mm厚C15砼，找1.5%～２％坡，外立杆放入φ60钢管内，φ60钢管焊在200×150×8mm铁板上，铁板置于厚50mm的木脚手板上。详见下图。2、部分搭设在过街楼顶及地下室顶上的立柱放入φ60钢管内，φ60钢管焊在200×150×8mm铁板上，下面应垫上50mm厚木脚手板。3、～轴/轴处脚手架内立杆支撑在窗井间，外立杆支撑在砼面上，因此此部分脚手架在搭设时须注意立杆标高及扫地杆连接，及在浇筑窗井砼时须在窗间墙上预埋250×250×10mm埋件，工字钢放在埋件上，并与埋件焊牢，焊缝高度为6mm，长度为100mm。脚手架内力杆支撑在工字钢第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】上，外立杆处基础做法与普通脚手架相同。详见下图。5.3.3搭设要求①立柱1、立杆采用下双上单，从地面到30m高处采用双立杆（过街楼处立杆采用单立杆，高度为39m）。立杆纵向间距1.5m，横向间距1.2m，内立杆距墙皮距离0.5m，步高1.8m。2、除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，对接、搭设应符合以下要求：（1）对接接头扣件开口应朝下或朝内防入雨雪。（2）立柱上的对接扣件应交错布置，相邻两个立柱接头不应设在同步同跨内，同步内隔一根立杆的两个相隔立柱接头在高度方向错开的距离不应小于600mm，各接头中心距主节点的距离不应大于步距的1/3即600mm。立柱接头如下图所示。（3）立柱的搭接长度不应小于1m，不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端不应小于100mm。（4）下部两根立杆都必须用直角扣件与大横杆扣紧，以保证两根立杆共同工作，单杆和双杆连接采用上部单立杆与下部两根立杆之中的一根对接。第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】3、立柱顶端应高出建筑物檐口上皮高度1.5m。4、每根立柱均应设置50mm厚的木脚手板或15mm厚胶合板作为垫板。5、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮200mm高的立柱上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上。当立杆基础高差较大时，扫地杆须按下图构造设置。6、本工程外挑雨棚预埋埋件，脚手架拆除后再施工。②纵向水平杆1、纵向水平杆设于横向水平杆之下，在立柱的内侧，并采用直角扣件与立柱扣紧。2、纵向水平杆一般采用对接扣件连接，也可采用搭接。对接、搭接应符合以下要求：（1）对接接头应交错布置，不应设在同步同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。（2）搭接接头长度不应小于1m，并应等距设置3个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm。3、纵向水平杆的长度一般不宜小于3跨，并不大于6m。第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】4、因考虑到结构施工到±0.000后，弧形梁较多，在有圆弧的地方，水平杆拟采用预加工的弧型水平横杆连接，以尽量保证脚手架贴近圆弧度，避免因外脚手架离墙距离过大发生安全事故。具体见轴～轴大横杆平面布置图。③横向水平杆1、每一主节点处必须设置一根横向水平杆，小横杆长度1.5ｍ，采用直角扣件扣紧在纵向水平杆上，该杆的轴线偏离主节点的距离不应大于150mm。2、操作层上非主节点处的横向水平杆根据支撑脚手板的需要按≤750mm间距设置。3、横向水平杆伸出大横杆外的长度不宜小于150mm。④脚手板1、脚手板一般应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆，并应将脚手板两端与其可靠固定，以防倾翻。脚手板宜采用平铺，也可采用搭接铺设，搭接构造见下图。2、除操作层及其下一层的脚手板外，另在脚手架标高4.7m、17.3m、28.1m、38.9m平面满铺一层脚手板。3、脚手板应铺设严密、牢固、平稳，脚手板两端用10~14#铅丝固定牢靠。⑤连墙件1、连墙件采用扣件设置在梁或外墙边，浇筑砼时先预埋150×150×10的预埋铁件@4500mm，拆模后用钢管焊接在预埋铁件上。2、连墙件按照两步三跨设置，在脚手架标高为4.6m、9.1m、13.6m（13.6m标高后每3.6m设置一道），连墙件的设置见附图。3、连墙件中的连墙杆应呈水平设置，当不能水平设置时，与脚手架连接的一端可稍下斜连接，严禁外高内低上斜连接。4、～处外脚手架在1~2层间无梁板与之相连，因此在此处外脚手架需加强，用柱箍与柱子连接（见下图），第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】利用电梯进入二层的上料通道，在一层与外架同时搭设高4.8m宽3m走道与外脚手架连接。⑥剪刀撑1、脚手架外侧立面沿着整个长度和高度连续设置双剪刀撑，每道剪刀撑跨越立杆根数为5～7根之间，每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角在45°～60°之间，最下面的斜杆与立杆的连接点离地面不应大于500mm，斜杆接长采用对接扣件，除斜杆两端扣紧外，中应间增加2～4个扣结点。剪刀撑钢管涂上红白油漆，间距500mm（详见脚手架立面图）2、剪刀撑斜杆的接头除顶层可以采用搭接外，其余各接头均必须采用对接接头。3、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm。4、脚手架非封闭端如与过街楼脚手架连接处、施工电梯断开处脚手架端头应设置之字形斜撑及连墙件。⑦斜道1、人行斜道采用之字型设置；2、斜道附着在外脚手架上，但斜道杆件要单独设置；3、斜道的宽度为1.2m，坡度采用1：3；4、斜道拐弯处设置平台，宽度为1.5m；5、斜道两侧及平台外围均设置栏杆及挡脚板。栏杆高度为1.2m，挡脚板高度为180mm；6、斜道脚手板纵铺，在纵向斜杆上增设中间横向支撑水平杆，水平杆间距为400mm；7、人行斜道的脚手板上应每隔250mm设置一根防滑木条，木条厚度为20mm。第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】⑧护栏和挡脚板在铺脚手板的操作层上必须设二道护栏和挡脚板，设在外排立杆内侧，挡脚板高200mm，涂红白油漆，间距500mm；上栏杆高度为1.2m；中栏杆居中设置；挡脚板也可用设一道离脚手板200～400mm低栏杆代替。⑨安全网1、脚手架外侧立面用采用防尘、防噪音密目安全网满封。2、脚手架从二层起搭设水平安全网，往上每隔四层设置一道；在操作层设水平兜网，并满铺脚手板，水平安全网接口处必须连接严密。在结构边预埋φ14@1500钢筋头，安全网必须与结构连接严密牢固。严禁使用损坏和腐朽的安全网。3、安全网支架设置二层，第一层在标高9.2m处，第二层在24.5m处。安全网支架由拉杆和撑杆组成，直接用扣件固定于脚手架上。安全网支架具体布置见下图。在盐城二建宿舍区，第一层安全网支架应搭设双层防护，并满铺脚手板。见下图。⑩转料平台1、转料平台每层搭设2个，上下应错开搭设，具体位置见附图。2、转料平台尺寸为1.5×4.5m，转料平台三周均搭设安全防护栏杆，安全防护栏杆按护栏要求施工。第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】3、搭设同跨内上层转料平台时，下层转料平台必须拆除。拆除注意事项见脚手架拆除规定。使用其它杆配件进行加强的规定一般情况下，禁止不同材料和连接方式的脚手架杆配件混用。当所用脚手架杆件的构架能力不能满足施工需要和确保安全、而必须采用其它脚手架杆配件或其它杆件予以加强时应遵守下列规定：(l)混用的加强杆件，当其规格和连接方式不同时，均不得取代原脚手架基本构架结构的杆配件。(2)混用的加强杆件，必须以可靠的连接方式与原脚手架的杆件连接。(3)大面积采取混用加强立杆时，混用立杆应与原架立杆均匀错开，自基地向上连续搭设，先使用同种类平杆和斜杆形成整体构架井与原脚手架杆件可靠连接，确保起到分担荷载和加强原架整体稳定性的作用。5.3.4脚手架卸载措施由于本工程为高层脚手架，必须采用局部卸载装置，将其上部荷载分层传递给结构楼层，以确保脚手架使用的安全。构造要求：在5层、8层及11层楼板外边梁内预埋100×100mm的埋件，水平方向每4.0～4.5m一道，埋件上焊接钢筋吊环，用ф16圆钢筋，中间用花篮螺栓与外架水平大横杆拉结牢固，使其能充分起到卸载作用。（详见下图）第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】5.4注意事项5.4.1脚手架的搭设作业应遵守以下规定1、搭设场地应平整，且浇筑300mm厚的C15砼，立杆下面需垫木垫板。2、在搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。3、脚手架的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：1)按施工设计放线、铺垫板、设置底座或标定立杆位置。2)周边脚手架应从一个角部开始并向两边延伸交圈搭设；“一”字形脚手架应从一端开始并向另一端延伸搭设。3)应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第l步的纵向和横向平杆，随校正立杆垂直之后予以固定，并按此要求继续向上搭设。4、在设置第一排连墙件前，“—”字形脚手架应设置必要数量的抛撑；以确保构架稳定和架上作业人员的安全。周边脚手架，亦应适量设置抛撑。5、剪刀撑、斜杆等整体拉结杆件和连墙件应随搭升的架子一起及时设置。6、脚手架处于顶层连墙点之上的自由高度不得大于4m。当作业层高出其下连墙件2步或4m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。7、脚手板或其它作业层板铺板的铺设应符合以下规定：1)脚手板或其它铺板应铺平铺稳，必要时应予绑扎固定。2)脚手板采用对接平铺时，在对接处，与其下两侧支承横杆的距离应控制在100～200mm之间。3)脚手板采用搭设铺放时，其搭接长度不得小于200mm，且在搭接段的中部应设有支承横杆。铺板严禁出现端头超出支承横杆250mm以上未作固定的探头板。4)长脚手板采用纵向铺设时，其下支承横杆的间距不得大于1.0m。纵铺脚手板应按以下规定部位与其下支承横杆绑扎固定：脚手架的两端和拐角处；沿板长方向每隔1.5～2.0m；坡道的两端；其它可能发生滑动和翘起的部位。8第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】、装设连墙件或其它撑拉杆件时，应注意掌握撑拉的松紧程度，避免引起杆件和整架的显著变形。9、在搭设中不得随意改变构架设计、减少杆配件设置和对立杆纵距作≥100mm的构架尺寸放大。确有实际困难，需要对构架作调整和改变时，应提交技术主管人员解决。10、搭设作业安全措施：1）在架上作业的工人应穿防滑鞋和配挂好安全带，为了便于作业和安全，脚下应铺设必要数量的脚手板，并应铺设平稳，不得有探头板。2）当暂时无法铺设脚手架，用来落脚或抓握、把持的杆件均应为稳定的构架部分。位于立杆接头之上的自由立杆不得用作把持杆。3）架上作业人员应作好分工和配合，传递杆件时应掌握好重心，平稳传递。4）对每完成一道工序，要相互询问并确认后才能进行下一道工序。5）作业工人应佩带工具袋，工具用后装于袋中，不要放在架子上，以免掉落伤人。6）架设材料要随上随用，以免放置不当时掉落。7）每次收工以前，所有上架材料必须全部搭设上，不要留在架子上，而且要形成稳定结构。8）在搭设作业进行中，地面上的配合人员应躲开可能落物的区域。9）现场人员必须戴安全帽，不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。搭设脚手架的操作人员必须持证上岗。10）要服从统一管理，不得自行其是。5.4.2脚手架搭设质量的检查验收规定1、脚手架的验收标准规定l)构架结构符合前述的规定和设计要求，个别部位的尺寸变化应在允许的调整范围之内。2)节点的连接可靠，其中扣件的拧紧程度应控制在扭力矩达到<40～60N.M。3)钢脚手架立杆垂直度应≤100mm。4)纵向水平杆的水平偏差应≤1/250，且全架长的水平偏差值不大于50mm。5)作业层铺板、安全防护措施等需符合上述的要求。2第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】、脚手架的验收和日常检查按以下规定进行，检查合格后，方允许投入使用或继续使用：1)搭设完毕后;2)连续使用达到6个月；3)施工中途停止使用超过15天，再重新使用之前；4)在遭受暴风、大雨、大雪、地震等强力因素作用之后；5)在使用过程中，发现有显著的变形、沉降、拆除杆件和拉结以及安全隐患存在的情况时。5.5脚手架的使用规定1、作业层每1m2架面上实用的施工荷载(人员、材料和机具重量)不得超过以下的规定值或施工设计值；施工荷载(作业层上人员、器具、材料的重量)的标准值，结构脚手架采取3kN/m2；装修脚手架取2kN/m2。2、在架板上堆放的标准砖不得多于单排立码3层；砂浆和容器总重不得大于1.5kN；施工设备单重不得大于1kN，使用人力在架上搬运和安装的构件的自重不得大于2.5kN。3、在架面上设置的材料应码放整齐稳固，不影响施工操作和人员通行。4、作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度。5、在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件、安全网和连墙件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应临时加固措施，并在作业完毕后，及时予以恢复。6、工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。不要在架面上急匆匆地行走或去办某件事情，相互躲让时应避免身体失衡。7、人员上下脚手架必须走设安全防护的出入通(梯)道，严禁攀援脚手架上下。8、每班工人上架作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方许开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决以后才能恢复正常作业；发现有异常和危险情况时，应立即通知所有架上人员撤离。第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】9、架上作业时应注意随时清理落到架面上的材料，保持架面上规整清洁，不要乱放材料工具，以免影响自己作业的安全和发生掉物伤人。10、在进行撬、拉、推、拔等操作时，要注意采取正确的姿势，站稳脚跟，或一手把持在稳固的的结构或支持物上，以免用力过猛时身体失去平衡或把东西甩出。在脚手架上拆除模板时，应采取必要的支托措施，以免拆下的模板材料掉落架外。11、在脚手架上进行电气焊作业时，要铺铁皮接着火星或移去易燃物，以免火星点着易燃物。并同时准备防火措施。一旦着火时，及时予以扑灭。12、在每步架的作业完成之后，必须将架上剩余材料物品移至上（下）步架或室内；每日收工前应清理架面，将架面上的材料物品堆放整齐，垃圾清运出去；在作业期间，应及时清理落人安全网内的材料和物品。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。13、六级及六级以上大风和雨、雪天应停止脚手架作业；雨、雪之后上架作业时，应把架面的积雪、积水清除掉，避免发生滑跌。14、在架上运送材料经过正在作业中的人员时，要及时发出“请注意”“请让一让”的信号。材料要轻搁稳放，不许采用倾倒、猛磕或其它匆忙卸料方式。5.6脚手架的拆除规定1、脚手架拆除作业的危险性大于搭设作业。在进行拆卸作业前，建立统一指挥并对作业人员进行技术安全交底，以确保拆除作业安全顺利地进行。2、脚手架需按顺序拆除，必须从上而下逐层进行，严禁上下同时作业。3、拆除顺序为：安全网－防身栏―挡脚板－脚手板－小横杆－大横杆－立杆－脱杆－纵向支杆4、连墙件必须随脚手架逐层拆除，应在位于其上的全部可拆杆件都拆除之后才能拆除，因拆除上部或一侧的附墙拉结而使架子不稳时，应加设临时撑拉措施，以免因架子晃动，影响作业安全，严禁先将连墙件整层或数层拆除后再拆脚手架。在拆除过程中，凡已松开连接的杆配件应及时拆除运走，避免误扶和误靠已松脱连接的杆件。拆下的杆配件应以安全的方式运出和吊下（或集中到毗邻的未拆的架面上，捆扎后吊下），严禁向下抛掷。5第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】、在拆除过程中，应作好配合、协调动作，禁止单人进行拆除较重杆件等危险性的作业，多人或多组进行拆卸作业时，应加强指挥、并相互询问和协调作业步骤，严格禁止不按程序进行的任意拆卸。6、作好安全防护工作：（1）拆卸现场作可靠的安全围护，并设专人看管，严禁非施工人员进入拆卸作业区内。（2）严禁将拆卸下的杆部件和材料向地面抛掷，已吊至地面的架设材料应随时运出拆卸区域，保持现场文明。第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】6、脚手架计算6.1双立杆计算6.1.1计算参数序次参数名称及符号参量序次参数名称及符号参量1搭设高度H53.7m9挡风面积An2.7m22双立杆搭设高度30.0m10迎风面积Aw2.70m23步距h1.8m11基本风压Wo0.35kN/m24立杆纵距la1.5m12钢管抗压强度设计值fc0.205KN/mm25立杆横距lb1.2m13立杆截面积A489mm26作业层数n12层14立杆截面抵抗距W5.08×103mm37连墙件竖距hw3.6m15立杆回转半径i15.8mm8连墙件横距lw4.5m16木脚手板，安全网全封闭说明：本脚手架计算依据《施工手册》6.1.2荷载计算①恒载Gk=Hi(gk1+gk3)+n1lagk2Gk—恒荷载标准值；Hi—计算截面以上的架高；gk1—米架高计的构架基本部件的自重基数（单立杆）；gk2—米立杆纵距计的作业层面材料的自重计算基数；gk3—以每米架高计的外立面整体拉结杆件和防护材料的自重计算基数。查表分别得gk1=0.1089KN/m，gk2=0.3484kN/m，gk3=0.0768kN/m取Hi=H，则用于结构作业时Gk=53.7×(0.1089+0.0768)+1.5×0.3484+30×0.0376+0.014×18=11.87kN第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】用于装修作业时Gk=53.7×(0.1089+0.0768)+2×1.5×0.3484+30×0.0376+0.014×20=12.40kN取Hi=H-H双，则用于结构作业时Gk=23.7×(0.1089+0.0768)+1.5×0.3484=4.924kN用于装修作业时Gk=23.7×(0.1089+0.0768)+2×1.5×0.3484=5.446kN②活载Qk=n1laqk结构施工时，qk=3.0KN/m2；装修施工时，qk=2.0KN/m2；结构施工时，一个作业层。Qk1=1×1.5×3.0×1.2/2=2.7kN装修施工时，两个作业层。Qk2=2×1.5×2.0×1.2/2=3.6KN计算时取Qk=3.6kN/m③风荷载WkWk=laφwkwk=0.7μsμzwo因为采用安全网全封闭φ=An/Aw=1查表，取脚手架风荷载体型系数μs=1.3φ=1.3查《建筑结构荷载规范》得μz=0.80（离地面5m）μz=1.42（离地面30m）Wk=0.7×1.3×0.80×0.35=0.255kN/mWk=0.7×1.3×1.42×0.35=0.452kN/m6.1.3稳定性计算本工程脚手架计算整体稳定性(验算立杆底部截面)：考虑风荷载作用，采用公式如下：0.9（N’/φA+Mw/W）≤fc/γ’m①组合风荷载，轴心受压γ’m=1.5607第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】②轴心力设计值N’=1.2×（Gk+Qk）验算底部截面N’=1.2×（12.4+3.6）=19.2kN验算30m处截面N’=1.2×（5.446+3.6）=10.86kN③风荷载弯矩MWMW=0.12Wkh2a.计算底部截面MW=0.12×0.255×1.82=0.099kN.mb.计算30m处截面MW=0.12×0.452×1.82=0.176kN.m④稳定系数φ由立杆横距b=1.2m，连墙件竖向间距H1=3.6m，计算长细比λx：λx=H1/（b/2）=3.6/（1.2/2）=6查表μ=29.2λox=29.2×6=150再由λox查表得φ=0.232⑤稳定性验算脚手架整体稳定性计算：a.底部截面：双立杆A=2×489=978mm2W=2×5.08×103mm30.9（N’/φA+Mw/W）≤fc/γ’m=0.9×[19.2/(0.232×978)+99/(2×5.08×103)]=0.9×(0.085+0.01)=0.086kN/mm2＜0.205/1.5607=0.131kN/mm2底部截面满足稳定验算b.30m处截面：单立杆A=489mm2W=5.08×103mm30.9（N’/φA+Mw/W）≤fc/γ’m=0.9×[10.86/(0.232×489)+176/(5.08×103)]=0.9×（0.096+0.035）=0.118kN/mm2＜0.205/1.5607=0.131kN/mm2第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】30m处截面也满足稳定要求。另外，由于有完善的卸载及与结构的连接措施，但在此处计算未考虑，所以外双排脚手架设计能满足施工要求。6.2单立杆计算本工程过街楼采用单立杆搭设，搭设要求同双立杆。6.2.1荷载计算取Hi=H=39m，则用于结构作业时Gk=39×(0.1089+0.0768)+1.5×0.3484=7.765kN用于装修作业时Gk=39×(0.1089+0.0768)+2×1.5×0.3484=8.288kN风载计算如下：Wk=0.7×1.3×1.112×0.35=0.354kN/mMW=0.12×0.354×1.82=0.138kN.m轴心力设计值N’=1.2×（Gk+Qk）=1.2×（8.28+5.0）=15.95kN.6.2.2底部稳定性计算底部截面：立杆A=489mm2W=5.08×103mm30.9（N’/φA+Mw/W）≤fc/γ’m=0.9×[15.95/(0.308×489)+138/(5.08×103)]=0.9×(0.106+0.027)=0.120kN/mm2＜0.205/1.5607=0.131kN/mm2底部截面满足稳定性验算。6.3立杆底座和地基承载力计算1.脚手架地基承载力计算立杆底座验算N=19.2KN≤Rb=40KN，满足要求。立杆支座下设木脚手板，A=ab=0.2×0.2=0.04m2≤0.25m2，取A为0.04m2立杆地基承载力验算N/Ad≤Kfk第1页 尚福华苑东郡园6#楼及网点工程【外脚手架施工方案】其中K为脚手架地基承载力调整系数，由于脚手架支撑在回填土及楼面和人防顶及槽钢上，根据规范，支撑在回填土上时，取K=0.4；支撑在楼面和人防顶板及工字钢上时取K=1。脚手架由于并不直接支撑在回填土上，而是在回填土与木脚手板间300mm厚的C15砼上，满足构造要求，因此需要计算砼的抗剪切力及回填土的承载力。C15砼抗剪切力计算：19.2/0.04=0.48N/mm2＜ft=0.9N/mm2按a=1400/2=700mm，b=1000mm计算。A1=（a/2-ac/2-h0）b=（700/2-200/2-300）×1000<0，因此不会发生冲切破坏。立杆地积承载力计算：要求回填土地基承载力为：19.2×2×103/1400×1000=27.4KN/m2回填土地基承载力为100KN/m2，且脚手架在5层、8层、11层采取卸荷，计算中没有考虑，因此脚手架地基承载力满足要求。2.支撑在地下室顶板、人防顶板上时，结构承载力明显满足要求，故不作验算。3.支撑在窗井处槽钢时，计算结果如下：每根工字钢上支撑3根双立杆，立杆轴压力为N=19.2KN，划为均布荷载为19.2×3/4=14.4KN/m。I18槽钢采用E43系列型焊条，手工焊。焊缝高度为6mm，长度为100mm。I18槽钢自重241N/m，Wx为185×103mm3，Ix为1660×104mm4跨中最大弯距：Mmax=1/8×（14.4+0.241）×4.02=29.28kN.m支座处最大剪力：Vmax=1/2×（14.4+0.241）×4.0=29.28kN弯曲正应力为：σ=Mmax/γWx=29.28×106/1.05×185×103=150.7N/mm2
