世纪学庭脚手架施工方案

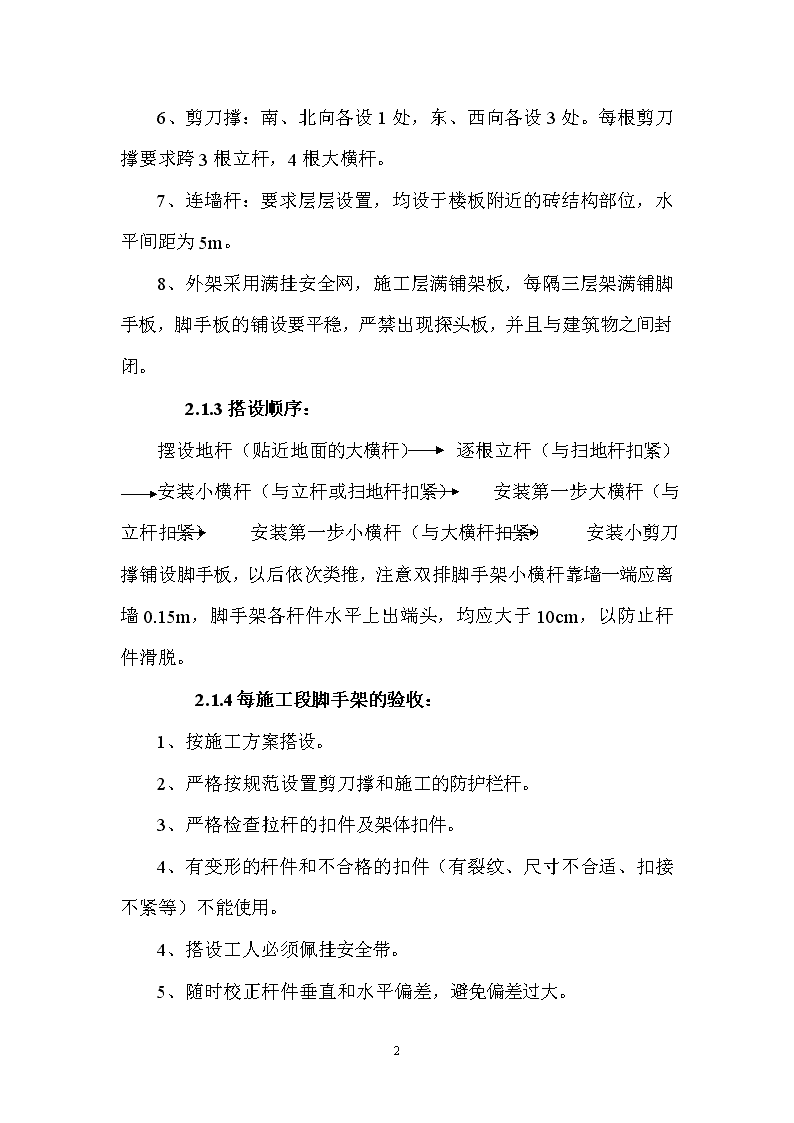

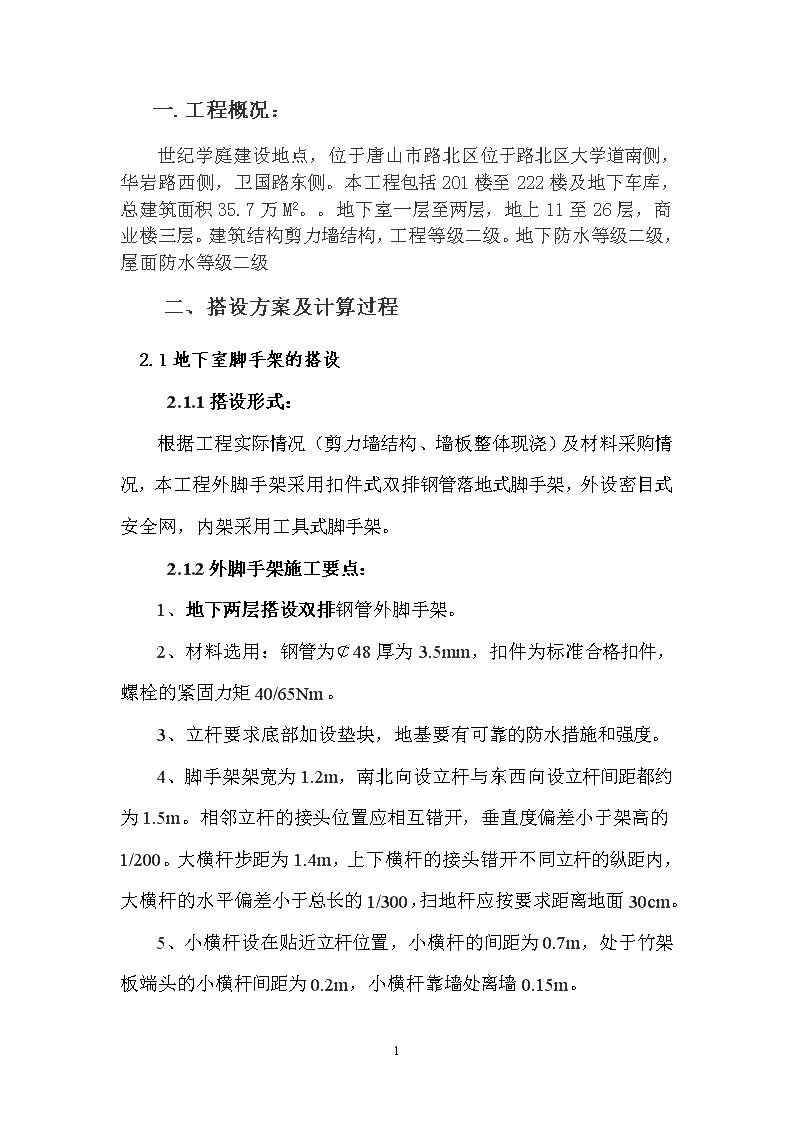

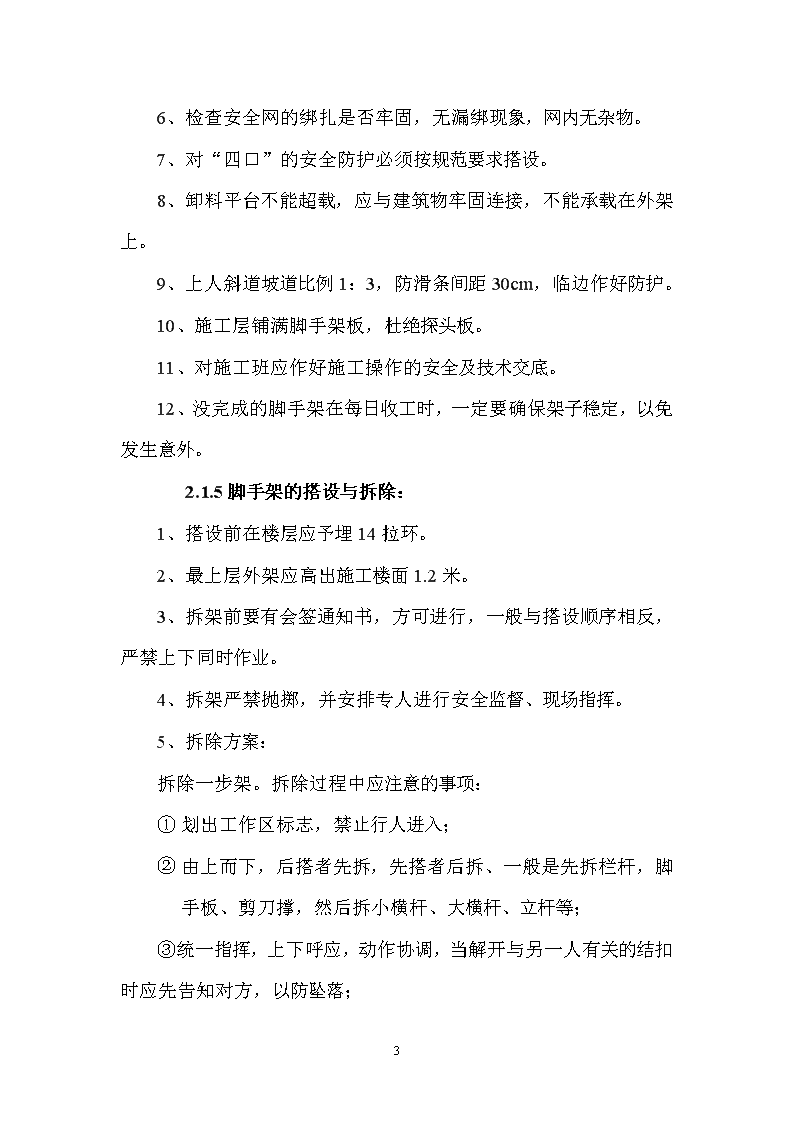

'一.工程概况：世纪学庭建设地点，位于唐山市路北区位于路北区大学道南侧，华岩路西侧，卫国路东侧。本工程包括201楼至222楼及地下车库，总建筑面积35.7万M2。。地下室一层至两层，地上11至26层，商业楼三层。建筑结构剪力墙结构，工程等级二级。地下防水等级二级，屋面防水等级二级二、搭设方案及计算过程2.1地下室脚手架的搭设2.1.1搭设形式：根据工程实际情况（剪力墙结构、墙板整体现浇）及材料采购情况，本工程外脚手架采用扣件式双排钢管落地式脚手架，外设密目式安全网，内架采用工具式脚手架。2.1.2外脚手架施工要点：1、地下两层搭设双排钢管外脚手架。2、材料选用：钢管为￠48厚为3.5mm，扣件为标准合格扣件，螺栓的紧固力矩40/65Nm。3、立杆要求底部加设垫块，地基要有可靠的防水措施和强度。4、脚手架架宽为1.2m，南北向设立杆与东西向设立杆间距都约为1.5m。相邻立杆的接头位置应相互错开，垂直度偏差小于架高的1/200。大横杆步距为1.4m，上下横杆的接头错开不同立杆的纵距内，大横杆的水平偏差小于总长的1/300，扫地杆应按要求距离地面30cm。5、小横杆设在贴近立杆位置，小横杆的间距为0.7m，处于竹架板端头的小横杆间距为0.2m，小横杆靠墙处离墙0.15m。16 6、剪刀撑：南、北向各设1处，东、西向各设3处。每根剪刀撑要求跨3根立杆，4根大横杆。7、连墙杆：要求层层设置，均设于楼板附近的砖结构部位，水平间距为5m。8、外架采用满挂安全网，施工层满铺架板，每隔三层架满铺脚手板，脚手板的铺设要平稳，严禁出现探头板，并且与建筑物之间封闭。2.1.3搭设顺序：摆设地杆（贴近地面的大横杆）逐根立杆（与扫地杆扣紧）安装小横杆（与立杆或扫地杆扣紧）安装第一步大横杆（与立杆扣紧）安装第一步小横杆（与大横杆扣紧）安装小剪刀撑铺设脚手板，以后依次类推，注意双排脚手架小横杆靠墙一端应离墙0.15m，脚手架各杆件水平上出端头，均应大于10cm，以防止杆件滑脱。2.1.4每施工段脚手架的验收：1、按施工方案搭设。2、严格按规范设置剪刀撑和施工的防护栏杆。3、严格检查拉杆的扣件及架体扣件。4、有变形的杆件和不合格的扣件（有裂纹、尺寸不合适、扣接不紧等）不能使用。4、搭设工人必须佩挂安全带。5、随时校正杆件垂直和水平偏差，避免偏差过大。16 6、检查安全网的绑扎是否牢固，无漏绑现象，网内无杂物。7、对“四口”的安全防护必须按规范要求搭设。8、卸料平台不能超载，应与建筑物牢固连接，不能承载在外架上。9、上人斜道坡道比例1：3，防滑条间距30cm，临边作好防护。10、施工层铺满脚手架板，杜绝探头板。11、对施工班应作好施工操作的安全及技术交底。12、没完成的脚手架在每日收工时，一定要确保架子稳定，以免发生意外。2.1.5脚手架的搭设与拆除：1、搭设前在楼层应予埋14拉环。2、最上层外架应高出施工楼面1.2米。3、拆架前要有会签通知书，方可进行，一般与搭设顺序相反，严禁上下同时作业。4、拆架严禁抛掷，并安排专人进行安全监督、现场指挥。5、拆除方案：拆除一步架。拆除过程中应注意的事项：①划出工作区标志，禁止行人进入；②由上而下，后搭者先拆，先搭者后拆、一般是先拆栏杆，脚手板、剪刀撑，然后拆小横杆、大横杆、立杆等；③统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时应先告知对方，以防坠落；16 ④材料工具有滑轮和绳索运送，不得乱扔。2.1.6脚手架的安全防护措施：1、脚手架的材料规格，支搭标准要严格按照执行《建筑安装工程安全技术规程》中的有关规定，一定要保证脚手架结构牢固稳定。2、各种脚手架在投入使用前，必须由施工负责人组织架设和使用脚手架的负责人及安全员其同进行检查，履行交接验收手续，使用新型和自制工具，必须有出厂合格证书及组装使用说明，经上级安全技术部门鉴定，审批同意后方能使用。3、在施工期间，使用3m以上的脚手架时，工作台面的外侧必须设置牢固的防护栏杆，并设30cm高的档脚板，无档脚板应设防护网，4、钢管脚手架的立杆应垂直稳定放在砼垫块上，立杆间距1．5m；钢管立杆、大横杆接头应错开，用扣件连接拧紧。5、钢管脚手架立杆必须设底座和垫木。6、脚手架两端、转角处以及每隔6～7根立杆应设剪刀撑和支杆剪刀撑，且和立杆与地面的角度应不大于60度。7、脚手架外侧斜道和平台要绑扎1.2m高的防护栏杆和设30cm高的挡脚板、满挂防护立网。8、在门窗洞口处搭设底挑架斜杆，墙面一段不大于30度，并应支撑在建筑物牢固部分。9、脚手板须满铺，离墙面不得大于20，在架子拐弯处脚手板应交叉搭接，垫平脚手板应用木块，并且钉牢，不得用砖垫。16 10、脚手架应用外径48mm，壁厚3.5mm的钢管。11、脚手架安全网防护，详见安全网搭设施工组织设计。12、在各通道口要求严格按规范搭设安全防护通道。2.1.7安全网施工方案为防止人、物坠落，避免、减轻坠落及物击伤害，本工程采用密目式安全网，并根据国家标准GB5725-85，特制定安全网搭设施工组织设计。（一）、安全网的标准及技术要求：1、1㎡的面积上有2000个以上网目；2、按GB5725-85做贯穿插试验不穿透；3、立网边绳断裂强力不低于300KGF。（二）、安全网的安装：1、安装前必须对网及支撑架进行详细检查，确认无误后方可安装。2、安装时在每个系结点上，边绳应与支撑物架靠紧，并用一根据独立系绳连接，系结点沿网边均匀分布，其距离不得大于75，系结应符合打结方便，连接牢固而又容易解开，受力后不会脱散的原则，多张网连接使用时，相邻部份应靠紧或重叠，用绳连接，连接绳材料与网相同。3、安装平面与水平面垂直。4、平面与支撑作业人员的面之边缘处的最大间隙不得超过10cm。（三）、安全网检查维修和保养：16 1、对使用中的网必须每星期进行一次定期检查（星期一）当受到较大冲击后更换或及时修理。2、修理网所用材料编结方法与原网相同。3、保持网工作表面清洁，当受到化学物品污染或网绳嵌入粗砂粒及其它引起磨的异物时，应冲洗干净。4、网使用后，每隔三个月进行绳力试验。（四）、安全网拆除：1、在被保护区域的作业停止后，方可拆除安全网。2、拆除网必须在有经验人员的严密监督下进行。3、拆除网应自上而下。2.2验算整体稳定1-6层、7-11层、12-18层、19-26层采用悬挑式槽钢脚手架，悬挑4次，密目网全封闭，采用2*[12cm型槽钢，自重为120N/m，搭设高度H≤23.7m,间距0.825m立杆横距b(架宽)＝0.825m,立杆纵距L=1.8m、1.5m、1.2m,大横杆步距h=1.5m,铺竹脚手板2层，同时施工2层，施工荷载QK=2kN/m2(装修架)，连墙杆布置为两步三跨（2h×3L）。2.2.1悬挑脚手搭设求N值1.(一步一纵距自重×全高)（1）立杆。立杆长度为脚手架的步距h，用脚手架为双排，所以还要乘以2，16 再乘以每m长钢管重量，就等于一步一纵距的立杆自重。计算式：2h×自重＝2×1.5×0.0384＝0.1152kN（2）大横杆。大横杆长度为脚手架立杆纵距L，因脚手架里、外排各有一根大横杆，所以乘以2，再乘以每m长的钢管自重。计算式：2L×自重＝2×1.5×0.0384＝0.1152kN（3）小横杆。脚手架每一纵距一步内只有一根小横杆，在立杆与大横杆的交点处，小横杆伸出外排杆100mm,伸出里排杆150mm,双排脚手架宽度为b，里排立杆距墙200mm.计算式(0.1+b+0.15)×自重＝1.075×0.0384＝0.041kN(4)扣件。扣件个数为：一个小横杆上2个十立杆与大横杆交点处1个乘以2（双排架）加上接长用扣件（立杆及大横杆按每6m长用一个对接扣件）（h/b×2+L/6×2）都加一起为扣件个数，再乘以每个扣件重量。计算式：[2+2+(h/6×2+L/6×2)]×0.015=0.078kN(5)合计每步距NG1K=0.1152+0.1152+0.041+0.078=0.35kN(6)脚手架全高34.7m，折合H/h=28步所以NG1K=18×0.35=6.3kN16 (7)以上计算的自重6.3kN，因为是双排脚手架，是由里外两根立杆承重的，所以应将自重6.3kN除以2，得出一根立杆承重=3.15kN2.2.2NG2K(构配件全高一纵距自重)(1)脚手板。脚手板按平方米计算，其长度即为立杆纵距L，其宽度是沿脚手架b满铺，另外还要加上小横杆向里伸出的150也应铺板。(2)小横杆及扣件由于满铺脚手板，所以还要在原有两根小横杆中间再加一根，同时还要增加2个扣件。计算式：（2×小横杆长×钢管自重）+（2层×1个扣件×自重）＝2×(0.825+0.1+0.15)×0.0384+2×2×0.015＝0.1kN(3)护栏及扣件按照规定，作业层外排架临时防护为两道防护栏杆，原有一道大横杆，需再增加一道大横杆及一个扣件。计算式：（2个作业层×L×自重）＋（2层×1个扣件×自重）＝2×1.5×0.0384+2×1×0.015＝0.145kN(4)挡脚板2层作业层还应设置挡脚板，计算时用2层×立杆纵距L×挡脚板每m自重计算式:2×1.5×0.08=0.24kN(5)剪刀撑16 剪刀撑按水平4跨垂直4步一组设置，两杆交叉与地面成450角，当按450角计算斜杆长度时，若立杆为1，则斜杆即为21/2,现在步距，纵距都为1.5m，所以斜杆为21/2×1.5，因为是交叉两根杆，所以乘以2又因为沿脚手架高度4步距设有一组剪刀撑，脚手架全高34.7m，折合28步，所以还要用28/4，才是脚手架再一纵距全高的剪刀撑所用钢管长度，再乘以钢管每m重量，最后加所有扣件。计算式：2根×21/2×步距h×28/4×钢管自重+扣件重＝2×21/2×1.5×28/4×0.0384+10×0.015=1.375kN(6)密目网密目网按1.8m×6m,每片重3kg计算，则3/1.8/6=0.3kg/M2=0.003kN/M2计算式：23.7×1.5×0.003＝0.1067kN(7)NG2K＝1.024+0.1+0.145+0.24+0.883+0.1067＝2.5kN一根立杆的构件自重NG2K＝2.5/2＝1.25kN（脚手架结构及构配筋自重，为计算方便，都安里外排立杆平均计）3.NQK(施工荷载)∑QK=2KN/m2×2=4kN/m2∑NQK=1.5×(0.825+0.15)×4=5.85kN一根立杆施工荷载∑NQK＝5.85/2＝2.925kN16 4.各值代入公式求N.N=1.2(NG1K+NG2K)+1.4∑NQK=1.2×(3.15+1.25)+1.4×2.925=10.26kN悬挑脚手架允许搭设高度为25.6m，实际6层一挑，总高度23.7m<25.6m，在允许范围之内。(3)悬挑槽钢的强度、挠度、锚固。悬挑槽钢的受力为二端固定一端简支。由于脚手架属于临时结构，其荷载设计值应乘以0.9折减系数。N1=N2=10.26kN0.82F1=0.2N1+1.025N2F2=F1+N1+N2得出，F1=15.3KnF2=35.8KnM2=10.26×1.025=10.5KNmM1=10.25×0.2=2.05KNm0.9M1190.2kN所以安全。（6）选择与钢丝配套使用的卡环,由已选Ф17钢丝绳，得出适用的卡环为18（7）直接在槽钢上穿眼，直径为200mm，离端头5cm。（8）连墙件：采用主体预埋钢管，用槽钢将脚手架与主体连接，预16 埋槽钢以高出砼面20cm为宜。Nw=1.4SwWk=1.4×3.6×2×1.8×0.35=6.35kN考虑到脚手架平面外变形引起的轴力，增加一个附加应力Ns=2.5kNN=0.9Nw+Ns=0.9×6.35+2.5=8.2kN
