悬挑脚手架施工方案 改1

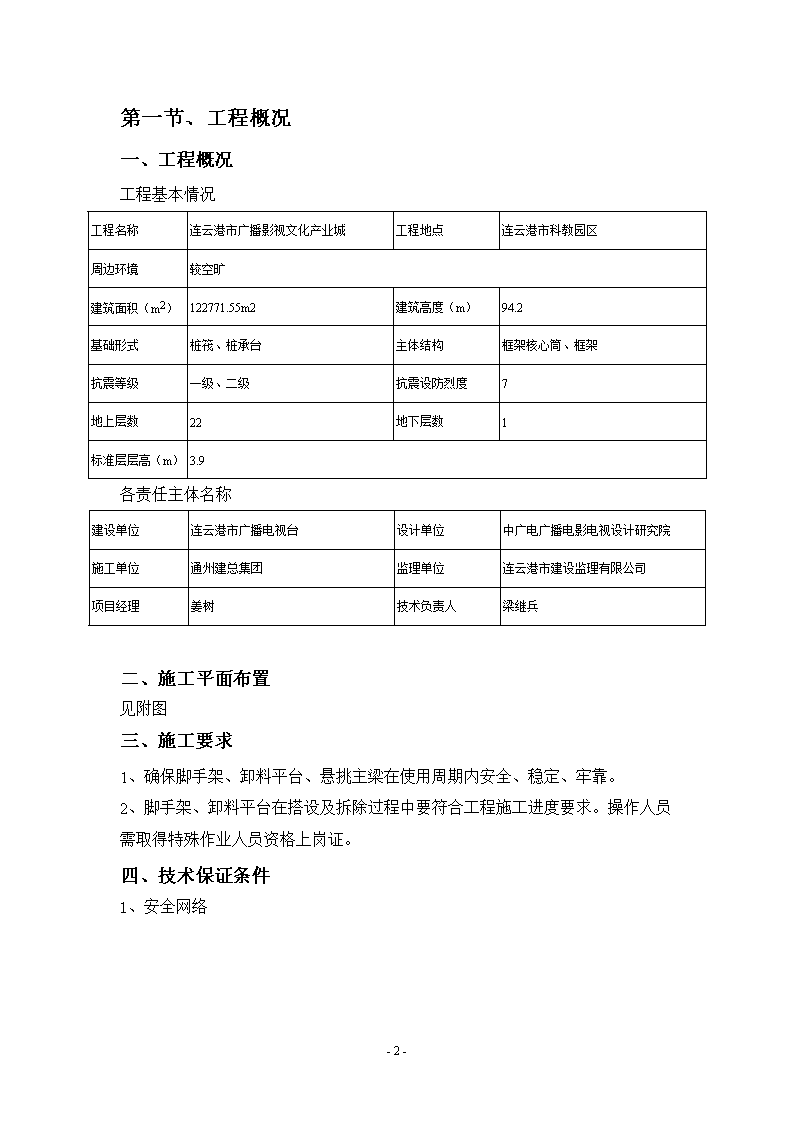

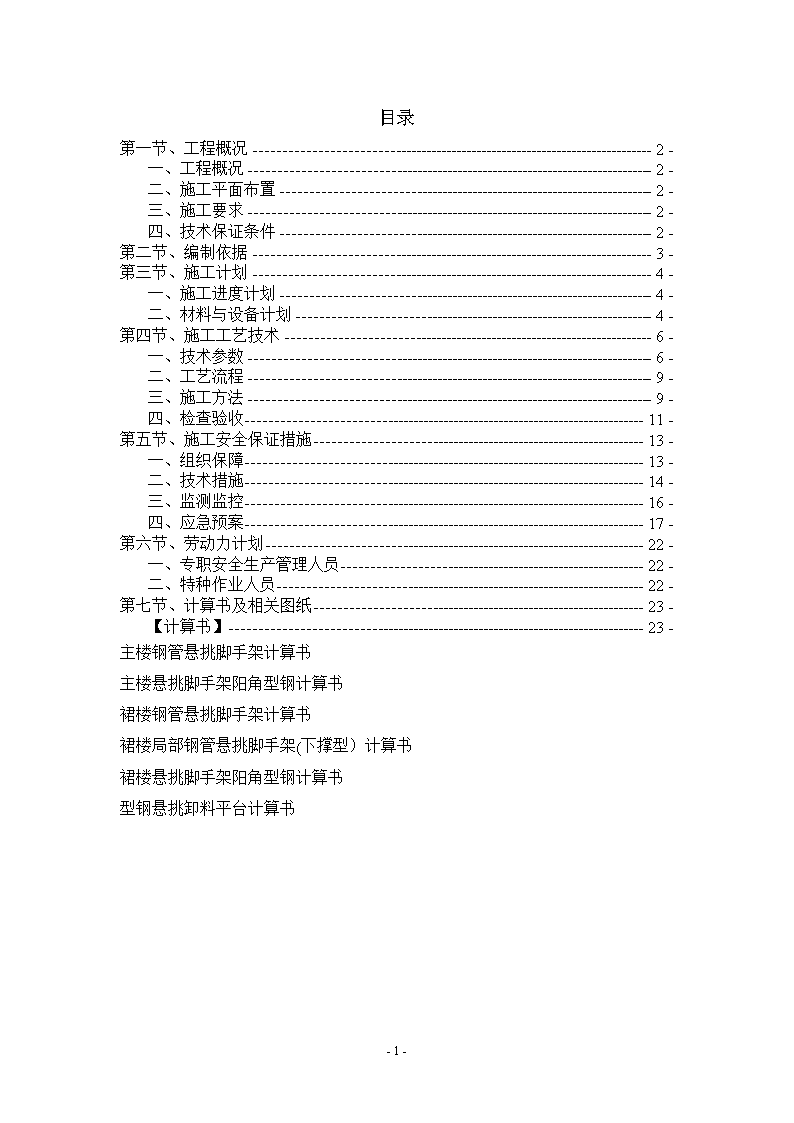

'连云港市广播影视文化产业城工程悬挑脚手架及悬挑卸料平台安全专项施工方案通州建总集团有限公司编制人:审核人：审批人：编制时间：年月日-78- 目录第一节、工程概况-2-一、工程概况-2-二、施工平面布置-2-三、施工要求-2-四、技术保证条件-2-第二节、编制依据-3-第三节、施工计划-4-一、施工进度计划-4-二、材料与设备计划-4-第四节、施工工艺技术-6-一、技术参数-6-二、工艺流程-9-三、施工方法-9-四、检查验收-11-第五节、施工安全保证措施-13-一、组织保障-13-二、技术措施-14-三、监测监控-16-四、应急预案-17-第六节、劳动力计划-22-一、专职安全生产管理人员-22-二、特种作业人员-22-第七节、计算书及相关图纸-23-【计算书】-23-主楼钢管悬挑脚手架计算书主楼悬挑脚手架阳角型钢计算书裙楼钢管悬挑脚手架计算书裙楼局部钢管悬挑脚手架(下撑型）计算书裙楼悬挑脚手架阳角型钢计算书型钢悬挑卸料平台计算书-78- 第一节、工程概况一、工程概况工程基本情况工程名称连云港市广播影视文化产业城工程地点连云港市科教园区周边环境较空旷建筑面积（m2）122771.55m2建筑高度（m）94.2基础形式桩筏、桩承台主体结构框架核心筒、框架抗震等级一级、二级抗震设防烈度7地上层数22地下层数1标准层层高（m）3.9各责任主体名称建设单位连云港市广播电视台设计单位中广电广播电影电视设计研究院施工单位通州建总集团监理单位连云港市建设监理有限公司项目经理姜树技术负责人梁继兵二、施工平面布置见附图三、施工要求1、确保脚手架、卸料平台、悬挑主梁在使用周期内安全、稳定、牢靠。2、脚手架、卸料平台在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。四、技术保证条件1、安全网络-78- 2、脚手架、卸料平台、悬挑主梁的搭设和拆除需严格执行该《专项施工方案》。第二节、编制依据《建筑施工脚手架实用手册》《建筑结构荷载规范》GB50009-2001（2006版）《混凝土结构设计规范》GB50010-2010《钢结构设计规范》GB50017-2003《建筑施工安全检查标准》JGJ59-99《建筑施工高处作业安全技术规范》JGJ80-91《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011危险性较大的分部分项工程安全管理办法（建质[2009]87号文）相关施工设计图纸等。-78- 第三节、施工计划一、施工进度计划见附图二、材料与设备计划1、搭设脚手架的钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3092中规定的3号普通钢管，其质量符合现行国家标准《碳素结构钢》GB/T700中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部《钢管脚手扣件标准》GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65N·m时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、水平悬挑梁，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。4、U型螺栓应符合现行国家标准《钢结构设计规范》(GB50017)的有关规定。固定钢梁的钢筋拉环应符合现行国家标准《混凝土结构设计规范》(GB50010)规定。5、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。6、脚手板、脚手片采用符合有关要求。7、安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。8、连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准《碳素钢结构》GB700-88中Q235-A钢的要求。9、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用φ48×2.8mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准《碳素结构钢》GB/T700中Q235A钢的规定，相应的扣件规格应为φ48mm。主要材料参数表【钢管悬挑脚手架】-78- 钢管Ф48×2.8扣件配套脚手板竹笆片脚手板安全网全封闭悬挑主梁主楼18号工字钢、裙楼16号工字钢【型钢悬挑卸料平台】钢丝绳型号6×19Ф17脚手板类别栏杆、竹笆片脚手板挡板主梁型钢型号14号工字钢次梁型钢型号12号工字钢面板类型冲压钢脚手板-78- 第四节、施工工艺技术一、技术参数【悬挑高度】主楼层数345678910111213标高（m）101520253033.937.841.745.649.553.4层高（m）55553.93.93.93.93.93.93.9悬挑（m）2019.519.5层数141516171819202122屋面施工面+1.5m标高（m）57.361.265.16972.976.880.784.688.592.4101.7层高（m）3.93.93.93.93.93.93.93.93.99.3悬挑（m）19.513.2裙楼层数345屋面施工面+1.5m标高（m）101519.823.124.6层高（m）54.83.31.5悬挑（m）14.6【主楼钢管悬挑脚手架】脚手架排数双排脚手架纵、横向水平杆布置方式纵向水平杆在上搭设高度(m)20钢管类型Ф48×2.8立杆纵距(m)1.5立杆横距(m)1.05立杆步距(m)1.8脚手板2步1设挡脚板2步1设连墙件布置方式两步两跨连墙件连接方式扣件连接地区江苏连云港-78- 基本风压(kN/m2)0.35安全网全封闭悬挑方式主梁悬挑锚固点设置方式压环钢筋锚固螺栓/钢筋直径d(mm)20主梁建筑物外悬挑长度Lx(mm)1400主梁外锚固点到建筑物边缘的距离a(mm)100主梁建筑物内锚固长度Lx(mm)1750梁/楼板混凝土强度等级C30主梁材料规格18号工字钢【裙楼钢管悬挑脚手架】脚手架排数双排脚手架纵、横向水平杆布置方式纵向水平杆在上搭设高度(m)20钢管类型Ф48×2.8立杆纵距(m)1.5立杆横距(m)1.05立杆步距(m)1.8脚手板2步1设挡脚板2步1设连墙件布置方式两步两跨连墙件连接方式扣件连接地区江苏连云港基本风压(kN/m2)0.35安全网全封闭悬挑方式主梁悬挑锚固点设置方式压环钢筋锚固螺栓/钢筋直径d(mm)20主梁建筑物外悬挑长度Lx(mm)1400主梁外锚固点到建筑物边缘的距离a(mm)100主梁建筑物内锚固长度Lx(mm)1750梁/楼板混凝土强度等级C30主梁材料规格16号工字钢【裙楼局部钢管悬挑脚手架(下撑型）】裙楼3层局部为跃层结构，无楼板，采用主梁焊接加下撑杆形式悬挑。2层顶板梁为550×700，砼等级C30。脚手架排数双排脚手架纵、横向水平杆布置方式纵向水平杆在上-78- 搭设高度(m)14.6钢管类型Ф48×2.8立杆纵距(m)1.5立杆横距(m)1.05立杆步距(m)1.8连墙件布置方式两步两跨挡脚板2步1设脚手板2步1设连墙件连接方式扣件连接地区江苏连云港基本风压(kN/m2)0.35安全网全封闭悬挑方式主梁悬挑锚固点设置方式焊接下撑杆截面类型10号工字钢主梁材料规格16号工字钢【主楼悬挑脚手架阳角型钢】型钢支撑形式两根支杆立杆横向间距或排距(m)1.05内排架距离墙长度(m)0.3阳角型钢长度(m)2.8主梁材料规格18号工字钢下撑型钢型号8号槽钢【裙楼悬挑脚手架阳角型钢】型钢支撑形式两根支杆立杆横向间距或排距(m)1.05内排架距离墙长度(m)0.3阳角型钢长度(m)2.8主梁材料规格16号工字钢下撑型钢型号8号槽钢【型钢悬挑卸料平台】平台长度A(m)4平台宽度B(m)3卸料平台与主体结构连接方式U形钢筋主梁间距L1(m)2.5次梁间距s(m)0.6次梁外伸长度m(m)0.25内侧次梁离墙水平距离a(m)0.3外侧钢丝绳离墙水平距离a1(m)3.5外侧钢丝绳拉绳点与平台垂直距离h1(m)3.7钢丝绳夹个数3-78- 二、工艺流程钢管悬挑脚手架主梁型钢安装→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。型钢悬挑卸料平台卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用。悬挑脚手架阳角型钢阳角型钢与预埋件焊接→支撑拉接→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。三、施工方法悬挑脚手架定距定位，悬挑梁间距应按悬挑架架体立杆纵距倍数设置。1、水平悬挑梁水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150-200mm、φ32mm的钢筋，立杆套座其外，并同时在立杆下部设置扫地杆。2、悬挑梁尾端应在两处以上使用钢筋固定在钢筋混凝土结构上或由不少于两道的预埋U型螺栓固定，悬挑前端应采吊拉卸荷，吊拉构件与水平工字钢夹角不小于60度。3、钢筋拉环、U型螺栓与型钢间隙用木楔楔紧。-78- 4、钢筋拉环、U型螺栓预埋位置宜为悬挑工字钢尾端向里30㎝处。钢筋预埋至砼板、砼梁底部，每侧平直段不小于0.6米，U型螺栓预埋至砼板、砼梁底部，2根1.5米长直径18二级钢筋放置U型筋上部。5、一次悬挑脚手架高度不应超过20m。6、悬挑梁支承位置宜设置在结构梁上。悬挑端应按悬挑跨度起拱1％。7、锚固位置设置在楼板上时，楼板的厚度不得小于120mm。楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施。8、悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。9、悬挑梁间距应按悬挑架架体立杆纵距倍数设置。10、在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。11、悬挑架设置连墙件与外立面设置剪刀撑，是保证悬挑架整体稳定的条件。12、型钢悬挑梁布置时遇梯间地段时，可采取阳台处的悬挑梁的上拉钢丝绳方法，或采用内置横压梁方法，横压梁搁置在梯间的两侧框架梁上，采用预埋件固定。因压梁布置在楼梯间处，因此需做好安全警示，铺设好人员上下踏步，以保证人员上下的安全。-78- 13、上拉钢丝安全绳（不参加计算）(1)梁板内的受拉锚环，必须在混凝土达到设计强度的75%以上方可受力使用。(2)拉钩、吊环一定要采用圆钢制作，不允许用螺纹钢筋。(3)派工人扎接上部拉环的钢丝绳，至少采用3个卡头扎紧，钢丝绳扎头螺丝全面要拧紧，不允许松动。(4)对整个架体进行安全检查，发现钢丝绳松动、锈蚀或焊缝脱焊等情况时要立即进行修复，合格后方可继续使用。四、检查验收悬挑脚手架1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。2、高度在20m及20m以下的脚手架，应由单位工程负责人组织技术安全人员进行检查验收。高度大于20m的脚手架，应由上一级技术负责人随工程进行分阶段组织单位工程负责人及有关的技术人员进行检查验收。3、验收时应具备下列文件(1)根据编制依据相关文件法规要求所形成的施工组织设计文件。-78- (2)脚手架构配件的出厂合格证或质量分类合格标志。(3)脚手架工程的施工记录及质量检查记录。(4)脚手架搭设过程中出现的重要问题及处理记录。(5)脚手架工程的施工验收报告。4、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。(1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠。(2)安全网的张挂及扶手的设置是否齐全。(3)地基是否积水，底座是否松动，立杆是否悬空。(4)杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求。(5)垂直度、水平度及立杆的沉降是否合格。(6)扣件螺栓是否松动，是否超载。型钢悬挑卸料平台1、脚手架必须由持有效上岗证的专业技术人员搭设。2、进行分段验收和检查，发现有不符合要求的应迅速改正，并追究责任。3、外脚手架分段验收严格按照《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第八节及《建筑施工安全检查标准》JGJ59-99中“外脚手架检查评分表”中所列项目和施工方案要求的内容进行检查。填写验收记录单，并由搭设人员、安全员、施工员、项目经理签字后，方能交付使用。4、架体内必须做到每层封闭（即进行隔离），且不能大于4步。-78- 第五节、施工安全保证措施一、组织保障1、安全保证体系2、环境保护体系-78- 二、技术措施脚手架搭设技术措施-78- 钢管落地脚手架/悬挑脚手架阳角型钢/钢管悬挑脚手架1、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于30Ω。2、外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。3、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。4、外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。5、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。6、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。7、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。8、结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。9、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。10、结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过两层。11、当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。12、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。型钢悬挑卸料平台1、搭设时用起重机械吊装到相应位置后，将平台与建筑物连接牢固不得滑动，将钢丝绳与平台连接平稳后方可撤出起重机械。2、平台每天使用前必须对平台的钢丝绳，吊环辅设的脚手板等进行全面的检查，发现问题必须及时处理。3、平台上装料不得超过荷载并限载（限载值见计算书），不得超长超过平台50cm，超高堆放材料不得超过防护栏杆。4、平台上的防护栏杆不得任意拆除。5、起吊时必须设专人指挥，扶平稳不能碰撞平台，其他人员不得在平台上逗留。6、放物料时必须按规格品种堆放整齐，长短分开，不得混吊，并且不得在平台上组装和清理模板。7、不得从上一层向下一层平台上乱抛物料。8、夜间施工平台上必须保持足够的照明。脚手架拆除技术措施钢管落地脚手架/悬挑脚手架阳角型钢/钢管悬挑脚手架1、拆架前:(1)应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；(2)-78- 应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；(3)应由单位工程负责人进行拆除安全技术交底；(4)应清除脚手架上杂物及地面障碍物。2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按《建筑施工扣件式钢管脚手架安全技术规范》第6.4.32条第4款、第6.6.3条第1、2款的规定设置连墙件和横向斜撑加固。3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。4、拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。5、拆立杆时，要先抱住立杆再拆开最后两个扣件，拆除大横杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣件。6、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。9、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。10、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的扣件和铁丝要集中回收处理。11、高层建筑脚手架拆除，应配备良好的通讯装置。12、输送至地面的杆件，应及时按类堆放，整理保养。13、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。14、如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。15、翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。三、监测监控1、安全管理(1)搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗；(2)搭设人员必须戴安全帽、系安全带，穿防滑鞋；(3)脚手架的构配件质量与搭设质量，应按安全技术规范规定进行检查验收，合格后方准许使用；(4)作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、揽风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备；(5)当有六级以及六级以上大风和雾、雨、雪天气，应停止脚手架的搭设与拆除作业。雪后架上作业应有防滑措施，并扫除积雪；(6)-78- 脚手架的安全检查与维护，应按安全技术规范进行。安全网应按规定搭设和拆除；(7)在脚手架使用期间，严禁拆除主节点处纵、横水平杆、连墙件、交叉支撑、水平架、加固栏杆和栏杆；(8)不得在脚手架基础及邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准；(9)临街搭设脚手架时，外侧应有防止坠物伤人的防护措施；(10)在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；(11)工地临时用电线路的架设及脚手架接地、避雷措施等。应按现行行业标准《施工现场临时用电安全技术规范》JGJ46-2005的有关规定执行；(12)搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。2、日常维护管理要求(1)使用完毕的脚手架架料和构件、零件要及时回收、分类整理，分类存放。堆放地点要场地平坦，排水良好，下设支垫，钢管、角钢、钢桁架和其他钢构件最好放在室内，如果放在露天，应用毡、席加盖、扣件、螺栓及其他小零件，应用木箱。钢筋笼或麻袋、草包等容器分类贮存，放在室内；(2)弯曲的钢管杆件要调直，损坏的构件要修复，损坏的扣件、零件要更换；(3)做好钢铁件的防锈和木制件的防腐处理，钢管外壁在湿度较大地区（相对湿度大于75%），应每年涂刷防锈漆一次；其他地区可两年涂刷一次。涂刷时涂层不宜过厚。经彻底除锈后，涂一度红丹即可。钢管内壁可根据地区情况，每2~4年涂刷一次，每次涂刷两遍。角钢、桁架和其他铁件可每年涂刷一次。扣件要涂油，螺栓宜镀锌防锈，使用3~5年保护层剥落后再次镀锌。没有镀锌条件的，应在每次使用后用煤油洗涤并涂机油防锈。木制件应做好防腐处理，钢制件应涂红丹及防锈涂料；(4)搬运长钢管、长角钢时，应采取措施防止弯曲。拆架应拆成单片装运，装卸时不得抛丢，防止损坏；(5)脚手架使用的扣件、螺栓、螺母、垫板、连接棒、插销等小配件极易丢失。在安装脚手架时，多余的小配件应及时收回存放，在拆卸脚手架时，散落在地面上的小配件要及时收捡起来；(6)健全制度，加强管理，减少损耗和提高效益是脚手架管理的中心环节。比较普遍采用的管理办法有两种1)由架子工班（组）管理，采用谁使用、谁维护、谁管理的原则，并建立积极地奖罚制度、做到确保施工需要，用毕及时归库、及时清理和及时维修保养，减少丢失和损耗；2)由材料部门集中管理，实行租赁制。施工队根据施工的需要向公司材料部门租赁脚手架材料，实行按天计费和损坏赔偿制度。四、应急预案1、目的为确保连云港市广播影视文化产业城项目的施工完全，积极应对可能发生的建设工程安全事故，高效、有序地组织事故抢救工作，最大限度地减少人员伤亡和财产损失，维护正常的社会秩序和工作秩序，在出现险情后，能迅速地展开抢救，以最大限度确保施工安全，并减少经济损失，特制定《安全生产事故应急预案》(以下简称预案)。-78- 2、应急领导小组及其职责本工程施工项目经理部组织配备：项目经理：姜树项目技术负责人：梁继兵专职质检员：朱校杰姜晓东施工员：朱承新梁晓兵安全负责人：曹建明安全员：瞿均管红飞资料员：黄苏苏预算员：瞿建材料员：花锋黄国亮施工现场安全事故救护组织：组长：曹建明负组长：梁晓兵成员：曹建明管红飞梁晓兵瞿均花峰黄国亮具体责任人的职责：曹建明负责现场，掌握了解现场情况，组织抢险。梁晓兵根据指挥组命令及时布置现场抢救。瞿均、管红飞安全负责现场技术指导。花峰、黄国亮负责现场抢险材料设备的落实，现场实施。施工现场安全事故救护领导小组人员联系电话：项目负责人：梁继兵手机13862833891安全员：瞿均手机18655461348安全员：曹建明手机15262878978安全员：管红飞手机13815224662施工员：梁晓兵手机18796160829材料员：花峰手机15240330766材料员：黄国亮手机138051325893、应急救援器材、设备配备本工程应急救援器材、设备配备如下；汽车一辆：运送救护人员。汽车吊一辆：救援起吊用。装载机一辆：倒坍事故用。手提式切割机4台：事故现场切割用。气割2套：事故现场切割用。灭火器20个：消防灭火用。消防筒10个：消防灭火用。担架2套：运送伤员用。常备药品：消毒用品、急救物品（绷带、无菌敷料）及各种常用小夹板、止血袋、氧气袋及抢救袋、泥泵车、木材等。4、安全事故救护单位及联系电话安全事故救护单位及联系电话：救护单位：连云港市第二人民医院联系电话：85430691（急诊室）。-78- 应急救护行走路线：出本工程工地大门向北750m，路口右转上港城大道、经新墟公路至海连中路，共9.5公里到连云港市第二人民医院。有关支持单位联系电话如下：火警电话：119交、巡警电话：110、122医院急救电话：120连云港市建设局质安处：85807722连云港市建设协会：855066216、应急反应预案(1)事故报告程序事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。(2)事故报告事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在24小时内向上级主管部门作出书面报告。(3)现场事故应急处理施工过程中可能发生的事故主要有：机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故。A、倒塌事故应急救援方法和措施：a、不论任何人，一旦发现有外架、井架、塔吊等施工设备倒塌的可能性，应立即呼叫在场全体人员进行隐蔽。b、现场人员应迅速通知项目经理或施工员，并打电话及时向集团应急抢险领导小组领导报告事故的发生情况。请求集团应急抢险领导小组的支援。c、根据现场情况，若有人员受伤，应立即拨打120急救电话，向急救中心求救。应务必讲清受伤人数、地点和人员受伤情况，并派人到主要路口引导急救车尽快赶到事故现场。同时，现场急救人员在急救车到来以前，应对受伤人员进行急救。d、基坑应加强排水、降水措施；加强支护和支持加桩板等，对边坡薄弱环节进行加固处理；迅速运走边坡弃土、堆料和机械设备等重物；削去部分坡体，减缓边坡坡度。e、在没有人员受伤的情况下，现场负责人应根据实际情况研究补救措施，在确保人员生命安全的前提下，组织恢复正常施工秩序。f、现场安全员应对脚手架、井架、塔吊等施工设备倒塌事故进行原因分析，制定相应的改正措施，认真填写伤亡事故报表、事故调查等有关处理报告，并上报集团应急抢险领导小组。B、火灾事故应急救援方法和措施：a、立即报警。当接到基地或施工现场火灾发生信息后，指挥小组要立即拨打“119”火警电话，并及时通知公司应急抢险领导小组，以便及时扑救火灾事故。b、-78- 组织扑救火灾。当基地或施工现场发生火灾后，除及时报警以外，指挥小组要立即组织义务消防队员和员工进行扑救，扑救火灾时要按照“先控制、后灭火；救人重于救火；先重点、后一般”的灭火战术原则。并派人及时切断电源，接通消防水泵电源，组织抢救伤亡人员，隔离火灾危险源和重点物资，充分利用基地或施工现场中的消防设施器材进行灭火。c、协助消防队灭火。在自救的基础上，当专业消防队到达火灾现场后，火灾事故应急响应指挥小组要简要地向消防队负责人说明火灾情况，并全力支持消防队员灭火，要听从专业消防队的指挥，齐心协力，共同灭火。d、伤员身上燃烧的衣物一时难以脱下时，可让伤员躺在地上滚动，或用水洒扑灭火焰。e、现场保护。当火灾发生时和扑救完毕后，指挥小组要派人保护好现场，维护好现场秩序，等待对事故原因及责任人的调查。同时应立即采取善后工作，及时清理，将火灾造成的垃圾分类处理并采取其他有效措施，从而将火灾事故对环境造成的污染能降低到最低限度。f、火灾事故调查处置。按照公司事故（事件）报告分析处理制度规定，项目部火灾事故应急准备和响应指挥小组在调查和审查事故情况报告出来以后，应作出有关处理决定，重新落实防范措施。并报公司应急抢险领导小组和上级主管部门。C、触电事故应急救援方法和措施：a、触电事故发生后，事故发现第一人应立即大声呼救，报告责任人（项目经理或管理人员）。b、项目管理人员获得求救信息并确认触电事故发生以后应立即采用绝缘材料等器材使触电人员脱离带电体，立即组织项目职工自我救护队伍进行施救，并立即向当地120急救中心、电力部门电话报告。同时向所属公司、公司应急抢险领导小组汇报事故发生情况并寻求支持，对事故现场应严密保护。c、项目部指挥部接到电话报告后，应立即指令全体成员在第一时间赶赴现场，了解和掌握事故情况，开展抢救和维护现场秩序，保护事故现场。d、当事人被送入医院接受抢救以后，指挥部即指令善后人员到达事故现场，做好与当事人家属的接洽善后处理工作，按职能归口做好与当地有关部门的沟通、汇报工作。D、高处坠落应急救援方法和措施：a、高处坠落事故发生后，事故发现第一人应立即大声呼救，报告责任人（项目经理或管理人员）。b、项目管理人员获得求救信息并确认高处坠落事故发生以后，应：①：立即组织项目职工自我救护队伍进行施救；②：立即向公司应急抢险领导小组汇报事故发生情况并寻求支持；③：立即向当地医疗卫生（120）、公安部门（110）电话报告；④：严格保护事故现场。c、项目部指挥部接到电话报告后，应立即在第一时间赶赴现场，了解和掌握事故情况，开展抢救和维护现场秩序，保护事故现场。d、当事人被送入医院接受抢救以后，指挥部即指令善后处理人员到达事故现场：①：做好与当事人家属的接洽善后处理工作②：按职能归口做好与当地有关部门的沟通、汇报工作。E、防台防汛事故应急救援方法和措施：a、-78- 灾害预警凡气象台发布特大暴雨、风暴或台风等紧急警报，应急预案领导小组全体人员进入紧急应急状态。小组成员应指挥各施工班组做好“防台防汛”准备，如准备好沙袋、加固临时建筑的窗门及各类机械设备的入库措施。同时小组领导应向公司领导报告“防台防汛”情况，听从统一调度指挥。b、灾害防治一旦发生台风或水汛的苗头，应急预案领导小组成员应立即奔赴现场，组织抢险工作。要求施工人员切断一切电源，同时有序疏散人员和物资到安全区域。若发现人员伤亡应及时组织抢救，并向.上级领导及时汇报。c、灾害性措施①、坚持安全第一的思想，管理人员和班组长必须以身作则，把具体工作落实到每一个工作人员中。②、保证安全生产的计划、落实生产责任，确保防止灾害性天气的多项具体措施。③、定期于季节性检查相结合，防止各类事故的发生，对事故隐患和苗子，认真分析原因，提出和落实改进方案。④、落实天气预报上墙公布制度。设有专人负责每天将上海中心气象台的预报内容填写好，遇台风暴雨应用由警示提字。⑤、所有机械设备、电气箱做好用电安全检查工作，做好防汛防台的多项设备保护工作。⑥、架空电缆，过路电缆需认真检查，确保抗风抗暴雨能力，乙方损害人身安全和危及财产。⑦、做好宿舍、仓库、办公室的抗灾能力，对存在隐患的住房及时做好修理和预防措施。对存在安全苗子的危房需马上做好转移与安置工作。⑧、对已完工的箱涵接头井盖需采取必要防范设施，对施工中的箱涵基坑应备足水泵，作好暴雨排水准备。d、救护和疏散根据“救人重于救灾”的原则和公司防灾演练操作规程，首先是拨打救护电话和抢救被围困灾害的工作人员，与此同时有序疏散人员和物资至安全区域。F、防暑降温应急救援方法和措施：a、高温预警当气象台发出高温警示报告时，应急预案领导小组应及时关心职工的工作与生活状况，调整作息时间，严禁加班加点的超负荷施工。b、高温防治措施积极主动热心关怀施工人员的身体，做好夏季工作期间的作息制度，是工人有足够的休息时间。发放防暑降温用品和落实急救措施，以防万一。积极改善企业工人的劳动条件，住宿的通风降温设施，做好工人劳动保护与安全生产技术措施。c、救护对在高温季节中中暑的人员，首先以救人为主，将中暑人员安置在通风降温的室内，并及时送医院进行治疗。G、食物中毒事故应急救援方法和措施：a、当中毒发生后，事故发现第一人应立即大声呼救，并及时报告责任人（项目经理或基地负责人）b、项目管理人员获得求救信息并确认中毒事故发生以后，应：①立即向当地卫生防疫部门（或120）电话求援。讲清中毒人员症状、持续时间、人数、地点，并到主要路口引导急救车到达现场；②-78- 立即向公司应急抢险领导小组上报事故的初步原因、范围、估计后果：③组织项目职工自我救护队对中毒病人进行急救：④保护事故现场，封存食堂剩余食物，如有呕吐物，应利用干净塑料袋等容器封存，供卫生防疫部门化验。⑤病人病情稳定以后，对中毒事件进行调查并记录。c、项目部指挥部接到电话报告后，指挥部即指令全体成员在第一时间赶赴现场，了解和掌握疫情，开展抢救和维护现场秩序，封存事故现场，获取中毒食品的化验样品，供卫生防疫部门检验。d、当事人被送入医院接受抢救后，指挥部即指令善后人员做好与当事人家属的接洽善后处理工作，并做好与有关部门的沟通、汇报工作。e、现场安全员应对中毒事故进行原因分析，制定相应的改正措施，认真填写事故调查报告和有关处理报告，并上报公司及有关上级机关。第六节、劳动力计划一、专职安全生产管理人员搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下朱承新——组长，负责协调指挥工作；梁晓兵——组员，负责现场施工指挥，技术交底；曹建明（安全员）——组员，负责现场安全检查工作；瞿均（安全员）——组员，负责现场安全检查工作。二、特种作业人员（证件复印件）-78- 第七节、计算书及相关图纸【计算书】主楼钢管悬挑脚手架计算书架体验算一、脚手架参数脚手架搭设方式双排脚手架脚手架钢管类型Ф48×2.8脚手架搭设高度H(m)20立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)1.05内立杆离建筑物距离a(m)0.3二、荷载设计脚手板类型竹笆片脚手板脚手板自重标准值Gkjb(kN/m2)0.1脚手板铺设方式2步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型竹笆片挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.17挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.13结构脚手架作业层数njj1结构脚手架荷载标准值Gkjj(kN/m2)3地区江苏连云港安全网设置全封闭基本风压ω0(kN/m2)0.35风荷载体型系数μs1.13风压高度变化系数μz(连墙件、单立杆稳定性)1.2，0.9风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)0.47，0.36计算简图：-78- 立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n2横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩I(mm4)121900-78- 横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)5080纵、横向水平杆布置承载能力极限状态q=1.2×(0.038+Gkjb×lb/(n+1))+1.4×Gk×lb/(n+1)=1.2×(0.038+0.1×1.05/(2+1))+1.4×3×1.05/(2+1)=1.56kN/m正常使用极限状态q"=(0.038+Gkjb×lb/(n+1))+Gk×lb/(n+1)=(0.038+0.1×1.05/(2+1))+3×1.05/(2+1)=1.12kN/m计算简图如下：1、抗弯验算Mmax=0.1qla2=0.1×1.56×1.52=0.35kN·mσ=Mmax/W=0.35×106/5080=69.01N/mm2≤[f]=205N/mm2满足要求！-78- 2、挠度验算νmax=0.677q"la4/(100EI)=0.677×1.12×15004/(100×206000×121900)=1.533mmνmax＝1.533mm≤[ν]＝min[la/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态Rmax=1.1qla=1.1×1.56×1.5=2.57kN正常使用极限状态Rmax"=1.1q"la=1.1×1.12×1.5=1.85kN四、横向水平杆验算承载能力极限状态由上节可知F1=Rmax=2.57kNq=1.2×0.038=0.046kN/m正常使用极限状态由上节可知F1"=Rmax"=1.85kNq"=0.038kN/m1、抗弯验算计算简图如下：-78- 弯矩图(kN·m)σ=Mmax/W=0.9×106/5080=176.65N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝3.033mm≤[ν]＝min[lb/150，10]＝min[1050/150，10]＝7mm满足要求！3、支座反力计算-78- 承载能力极限状态Rmax=2.6kN五、扣件抗滑承载力验算横杆与立杆连接方式双扣件扣件抗滑移折减系数0.8扣件抗滑承载力验算：纵向水平杆：Rmax=2.57/2=1.29kN≤Rc=0.8×12=9.6kN横向水平杆：Rmax=2.6kN≤Rc=0.8×12=9.6kN满足要求！六、荷载计算脚手架搭设高度H20脚手架钢管类型Ф48×2.8每米立杆承受结构自重标准值gk(kN/m)0.13立杆静荷载计算1、立杆承受的结构自重标准值NG1k单外立杆：NG1k=(gk+la×n/2×0.038/h)×H=(0.13+1.5×2/2×0.038/1.8)×20=3.24kN单内立杆：NG1k=3.24kN2、脚手板的自重标准值NG2k1单外立杆：NG2k1=(H/h+1)×la×lb×Gkjb×1/2/2=(20/1.8+1)×1.5×1.05×0.1×1/2/2=0.48kN单内立杆：NG2k1=0.48kN3、栏杆与挡脚板自重标准值NG2k2单外立杆：NG2k2=(H/h+1)×la×Gkdb×1/2=(20/1.8+1)×1.5×0.17×1/2=1.54kN4、围护材料的自重标准值NG2k3单外立杆：NG2k3=Gkmw×la×H=0.01×1.5×20=0.3kN构配件自重标准值NG2k总计单外立杆：NG2k=NG2k1+NG2k2+NG2k3=0.48+1.54+0.3=2.32kN单内立杆：NG2k=NG2k1=0.48kN立杆施工活荷载计算-78- 外立杆：NQ1k=la×lb×(njj×Gkjj)/2=1.5×1.05×(1×3)/2=2.36kN内立杆：NQ1k=2.36kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(NG1k+NG2k)+0.9×1.4×NQ1k=1.2×(3.24+2.32)+0.9×1.4×2.36=9.65kN单内立杆：N=1.2×(NG1k+NG2k)+0.9×1.4×NQ1k=1.2×(3.24+0.48)+0.9×1.4×2.36=7.44kN七、立杆稳定性验算脚手架搭设高度H20立杆截面抵抗矩W(mm3)5080立杆截面回转半径i(mm)15.8立杆抗压强度设计值[f](N/mm2)205立杆截面面积A(mm2)489连墙件布置方式两步两跨1、立杆长细比验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/15.8=170.89≤210轴心受压构件的稳定系数计算：立杆计算长度l0=kμh=1.155×1.5×1.8=3.12m长细比λ=l0/i=3.12×103/15.8=197.37查《规范》表A得，φ=0.186满足要求！2、立杆稳定性验算不组合风荷载作用单立杆的轴心压力设计值N=1.2(NG1k+NG2k)+1.4NQ1k=1.2×(3.24+2.32)+1.4×2.36=9.98kNσ=N/(φA)=9980.75/(0.186×489)=109.73N/mm2≤[f]=205N/mm2满足要求！组合风荷载作用单立杆的轴心压力设计值N=1.2(NG1k+NG2k)+0.9×1.4NQ1k=1.2×(3.24+2.32)+0.9×1.4×2.36=9.65kN-78- Mw=0.9×1.4×Mwk=0.9×1.4×ωklah2/10=0.9×1.4×0.36×1.5×1.82/10=0.22kN·mσ=N/(φA)+Mw/W=9650/(0.186×489)+218550.79/5080=149.12N/mm2≤[f]=205N/mm2满足要求！八、连墙件承载力验算连墙件布置方式两步两跨连墙件连接方式扣件连接连墙件约束脚手架平面外变形轴向力N0(kN)3连墙件计算长度l0(mm)600连墙件截面面积Ac(mm2)489连墙件截面回转半径i(mm)158连墙件抗压强度设计值[f](N/mm2)205连墙件与扣件连接方式双扣件扣件抗滑移折减系数1Nlw=1.4×ωk×2×h×2×la=1.4×0.47×2×1.8×2×1.5=7.18kN长细比λ=l0/i=600/158=3.8，查《规范》表A.0.6得，φ=0.99(Nlw+N0)/(φAc)=(7.18+3)×103/(0.99×489)=20.98N/mm2≤0.85×[f]=0.85×205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算：Nlw+N0=7.18+3=10.18kN≤1×12=12kN满足要求！-78- 悬挑梁验算一、基本参数悬挑方式型钢主梁悬挑主梁间距(mm)1500主梁与建筑物连接方式平铺在楼板上锚固点设置方式压环钢筋压环钢筋直径d(mm)20主梁建筑物外悬挑长度Lx(mm)1400梁/楼板混凝土强度等级C30主梁建筑物内锚固长度Lm(mm)1750二、荷载布置参数支撑点号支撑方式距主梁外锚固点水平距离(mm)支撑件上下固定点的垂直距离L1(mm)支撑件上下固定点的水平距离L2(mm)是否参与计算1钢丝绳上拉130048001300否作用点号各排立杆传至梁上荷载F(kN)各排立杆距主梁外锚固点水平距离(mm)主梁间距la(mm)19.98300150029.9813501500附图如下：-78- 平面图-78- 立面图三、主梁验算主梁材料规格18号工字钢主梁截面积A(cm2)30.6主梁截面惯性矩Ix(cm4)1660主梁截面抵抗矩Wx(cm3)185主梁自重标准值gk(kN/m)0.241主梁材料抗弯强度设计值[f](N/mm2)205主梁材料抗剪强度设计值[τ](N/mm2)120主梁弹性模量E(N/mm2)206000q=1.2×gk=1.2×0.241=0.29kN/m第1排：F1=F1/nz=9.98/1=9.98kN-78- 第2排：F2=F2/nz=9.98/1=9.98kN1、强度验算弯矩图(kN·m)σmax=Mmax/W=16.63×106/185000=89.9N/mm2≤[f]=205N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=Qmax/(8Izδ)[bh02-(b-δ)h2]=20.37×1000×[94×1802-(94-6.5)×158.62]/(8×16600000×6.5)=19.93N/mm2-78- τmax=19.93N/mm2≤[τ]=120N/mm2符合要求！3、挠度验算变形图(mm)νmax=6.66mm≤[ν]=2×la/400=2×1400/400=7mm符合要求！4、支座反力计算R1=-9.25kN,R2=30.12kN四、悬挑主梁整体稳定性验算主梁轴向力：N=[0]/nz=[0]/1=0kN压弯构件强度：σmax=Mmax/(γW)+N/A=16.63×106/(1.05×185×103)+0×103/3060=85.62N/mm2≤[f]=205N/mm2符合要求！受弯构件整体稳定性分析：其中φb--均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=2.8由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb值为0.97。σ=Mmax/(φbWx)=16.63×106/(0.97×185×103)=92.75N/mm2≤[f]=205N/mm2符合要求！五、锚固段与楼板连接的计算-78- 主梁与建筑物连接方式平铺在楼板上锚固点设置方式压环钢筋压环钢筋直径d(mm)20主梁建筑物内锚固长度Lm(mm)1750梁/楼板混凝土强度等级C30压环钢筋1-78- 压环钢筋2锚固点压环钢筋受力：N=9.25kN压环钢筋验算：σ=N/(2A)=2×N/πd2=2×9.25×103/(3.14×202)=14.72N/mm2≤[f]=50N/mm2注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》10.9.8每个拉环按2个截面计算的吊环应力不应大于50N/mm2水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度符合要求！主楼悬挑脚手架阳角型钢计算书一、参数信息1、荷载参数脚手架传递支座力F(kN)502、阳角型钢构造参数型钢支撑形式两根支杆立杆横向间距或排距Lb(m)1.05内排架距离墙长度a(m)0.3阳角型钢长度L(m)2.83、阳角型钢材料参数-78- 型钢型号18号工字钢支杆类型8号槽钢二、阳角型钢计算水平阳角型钢采用焊接建筑物埋件连接，计算条件为一端固支的连续梁。型钢截面惯性矩I=1660cm4，截面抵抗矩W=185cm3，截面积A=30.6cm2。平面图-78- 侧面图1、型钢受力计算脚手架联梁传递支座力F=50kN;水平钢梁自重荷载q=1.2×24.1×9.8×10-3=0.283kN/m经过连续梁的计算得到-78- 剪力图(kN)弯矩图(kN·m)型钢支点的支撑力为RA=30.993kN;型钢固接处的支撑力为RB=69.799kN;型钢最大弯矩Mmax=34.878kN·m;图中距离|MP|=(D1×D1+D2×D2+D3×D3+1.414×D2×D3)1/2=(1×1+0.5×0.5+2.7×2.7+1.4142×0.5×2.7)1/2=3.23m图中角度T外=18.044kN-78- 钢丝绳强度满足要求！八、拉环验算拉环直径d(mm)16抗拉强度(N/mm2)50节点二σ=T外/(2A)=18.044×103/[2×3.14×(16/2)2]=44.896N/mm2<[f]=50N/mm2拉环强度满足要求！-78-'
