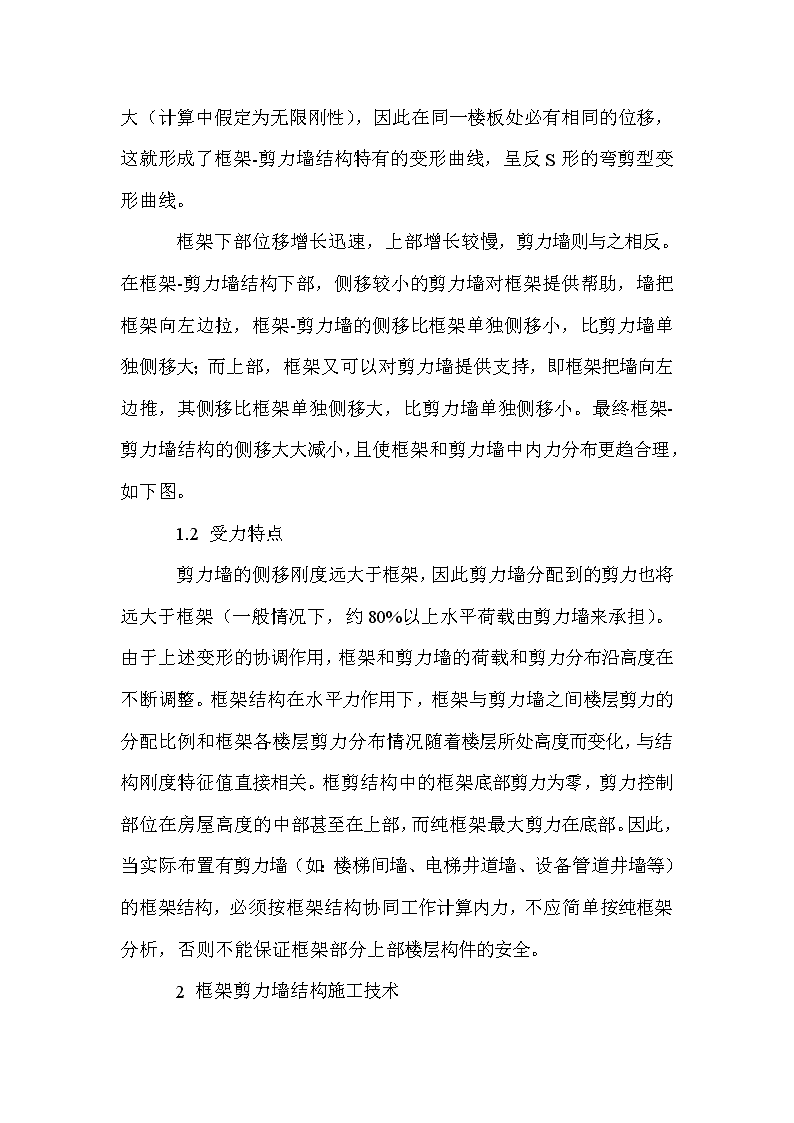

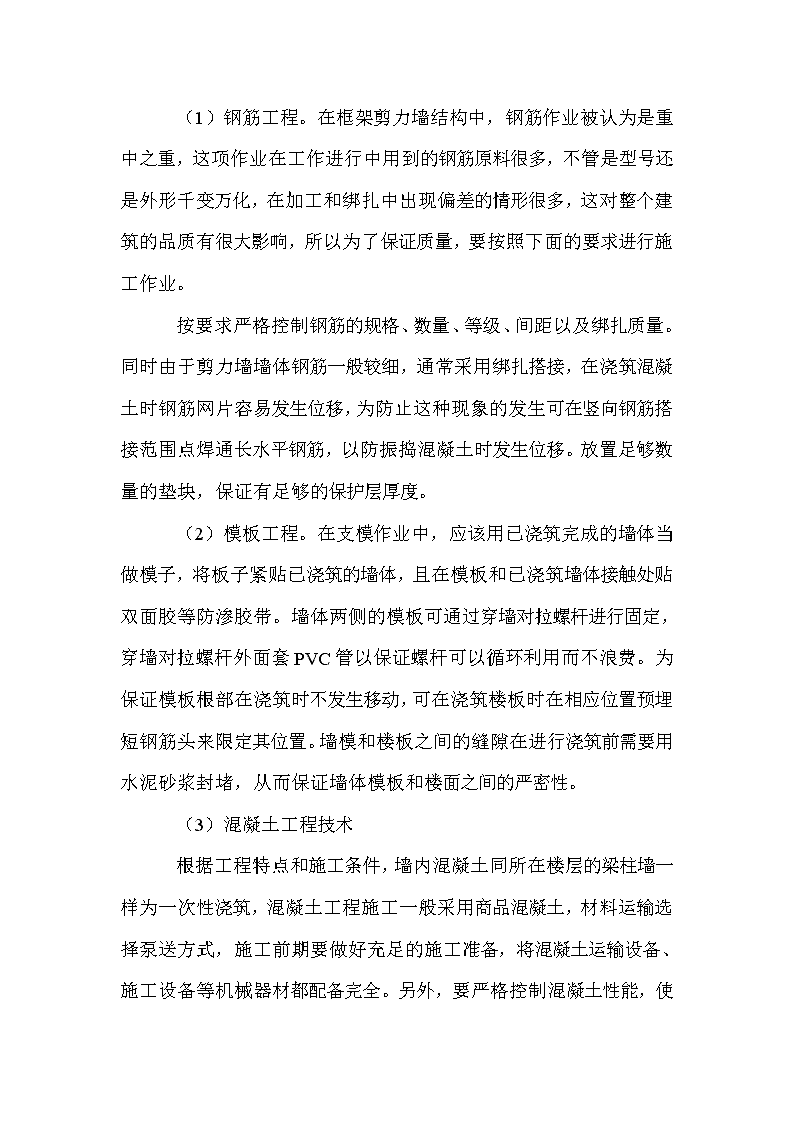

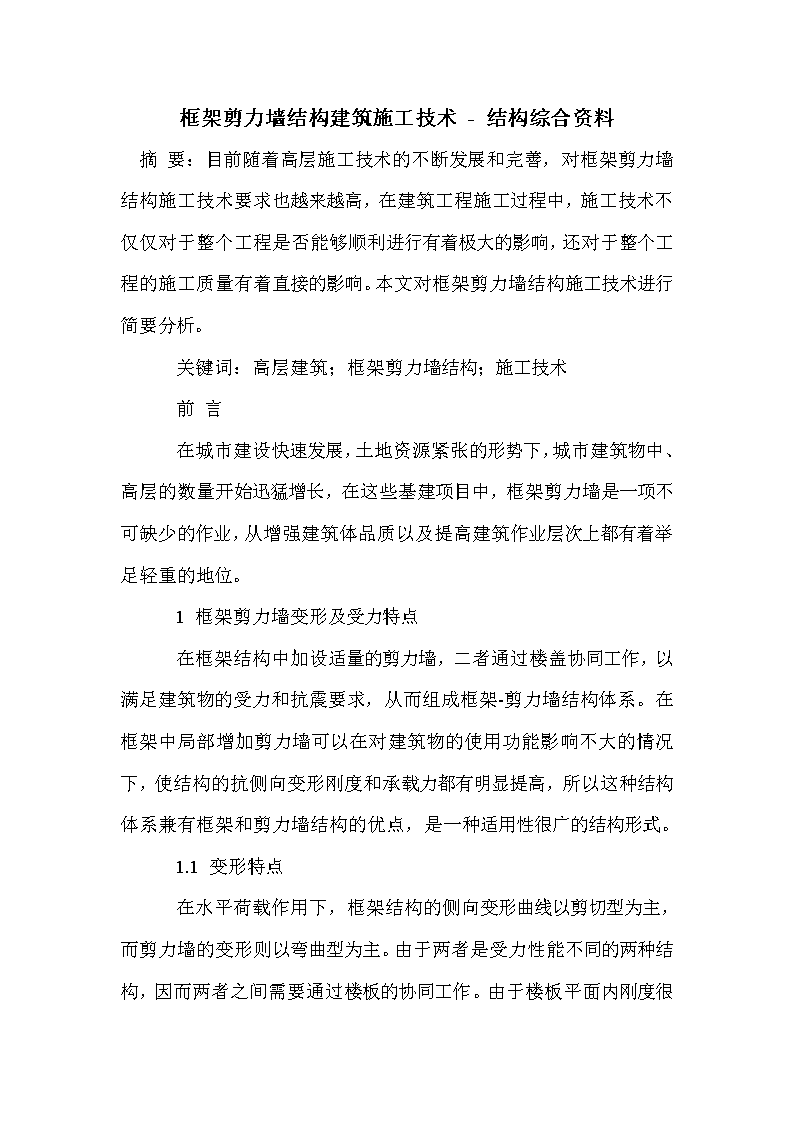

'框架剪力墙结构建筑施工技术-结构综合资料 摘要:目前随着高层施工技术的不断发展和完善,对框架剪力墙结构施工技术要求也越来越高,在建筑工程施工过程中,施工技术不仅仅对于整个工程是否能够顺利进行有着极大的影响,还对于整个工程的施工质量有着直接的影响。本文对框架剪力墙结构施工技术进行简要分析。  关键词:高层建筑;框架剪力墙结构;施工技术  前言  在城市建设快速发展,土地资源紧张的形势下,城市建筑物中、高层的数量开始迅猛增长,在这些基建项目中,框架剪力墙是一项不可缺少的作业,从增强建筑体品质以及提高建筑作业层次上都有着举足轻重的地位。  1框架剪力墙变形及受力特点  在框架结构中加设适量的剪力墙,二者通过楼盖协同工作,以满足建筑物的受力和抗震要求,从而组成框架-剪力墙结构体系。在框架中局部增加剪力墙可以在对建筑物的使用功能影响不大的情况下,使结构的抗侧向变形刚度和承载力都有明显提高,所以这种结构体系兼有框架和剪力墙结构的优点,是一种适用性很广的结构形式。  1.1 变形特点  在水平荷载作用下,框架结构的侧向变形曲线以剪切型为主,而剪力墙的变形则以弯曲型为主。由于两者是受力性能不同的两种结构,因而两者之间需要通过楼板的协同工作。由于楼板平面内刚度很大(计算中假定为无限刚性),因此在同一楼板处必有相同的位移,这就形成了框架-剪力墙结构特有的变形曲线,呈反S形的弯剪型变形曲线。  框架下部位移增长迅速,上部增长较慢,剪力墙则与之相反。在框架-剪力墙结构下部,侧移较小的剪力墙对框架提供帮助,墙把框架向左边拉,框架-剪力墙的侧移比框架单独侧移小,比剪力墙单独侧移大;而上部,框架又可以对剪力墙提供支持,即框架把墙向左边推,其侧移比框架单独侧移大,比剪力墙单独侧移小。最终框架-剪力墙结构的侧移大大减小,且使框架和剪力墙中内力分布更趋合理,如下图。  1.2受力特点  剪力墙的侧移刚度远大于框架,因此剪力墙分配到的剪力也将远大于框架(一般情况下,约80%以上水平荷载由剪力墙来承担)。由于上述变形的协调作用,框架和剪力墙的荷载和剪力分布沿高度在不断调整。框架结构在水平力作用下,框架与剪力墙之间楼层剪力的分配比例和框架各楼层剪力分布情况随着楼层所处高度而变化,与结构刚度特征值直接相关。框剪结构中的框架底部剪力为零,剪力控制部位在房屋高度的中部甚至在上部,而纯框架最大剪力在底部。因此,当实际布置有剪力墙(如:楼梯间墙、电梯井道墙、设备管道井墙等)的框架结构,必须按框架结构协同工作计算内力,不应简单按纯框架分析,否则不能保证框架部分上部楼层构件的安全。  2 框架剪力墙结构施工技术  (1)钢筋工程。在框架剪力墙结构中,钢筋作业被认为是重中之重,这项作业在工作进行中用到的钢筋原料很多,不管是型号还是外形千变万化,在加工和绑扎中出现偏差的情形很多,这对整个建筑的品质有很大影响,所以为了保证质量,要按照下面的要求进行施工作业。  按要求严格控制钢筋的规格、 数量、等级、间距以及绑扎质量。同时由于剪力墙墙体钢筋一般较细,通常采用绑扎搭接,在浇筑混凝土时钢筋网片容易发生位移,为防止这种现象的发生可在竖向钢筋搭接范围点焊通长水平钢筋,以防振捣混凝土时发生位移。放置足够数量的垫块,保证有足够的保护层厚度。  (2)模板工程。在支模作业中,应该用已浇筑完成的墙体当做模子,将板子紧贴已浇筑的墙体,且在模板和已浇筑墙体接触处贴双面胶等防渗胶带。墙体两侧的模板可通过穿墙对拉螺杆进行固定,穿墙对拉螺杆外面套PVC管以保证螺杆可以循环利用而不浪费。为保证模板根部在浇筑时不发生移动,可在浇筑楼板时在相应位置预埋短钢筋头来限定其位置。墙模和楼板之间的缝隙在进行浇筑前需要用水泥砂浆封堵,从而保证墙体模板和楼面之间的严密性。  (3)混凝土工程技术  根据工程特点和施工条件,墙内混凝土同所在楼层的梁柱墙一样为一次性浇筑,混凝土工程施工一般采用商品混凝土,材料运输选择泵送方式,施工前期要做好充足的施工准备,将混凝土运输设备、施工设备等机械器材都配备完全。另外,要严格控制混凝土性能,使其性能能满足相关设计需求,保证混凝土原材料的质量。混凝土工程的施工要做好以下几项工作:首先,必须进行混凝土配合比试配,做到各种材料比例合理,用量准确,保证混凝土整体质量;接着,施工现场严格检测混凝土坍落度,有计划、有步骤的浇筑各个部位混凝土。其次,严格控制混凝土振捣质量,做到不漏振,不过振;最后,应视天气情况对混凝土进行养护。  3 结束语  目前随着高层施工技术的不断发展和完善,对框架剪力墙结构施工技术要求也越来越高,需要其不断的向精确化和先进化方向发展,从而保证高层建筑施工的质量,进一步推动建筑行业的快速发展及进步。  参考文献  [1]陈广发.框架剪力墙结构建筑施工技术分析[J].2012(30):371.  [2]韩亚辉.浅析建筑工程中框架剪力墙结构工程施工技术[J].民营科技,2013/07.  [3]王立慧.对现代建筑框架剪力墙结构施工技术的探讨[J].科技信息,2011(09).  [4]郑臻华,刘润.框架剪力墙结构施工技术与质量控制[J].中国新技术新产品,2009(10).  [5]吴杰.论高框架剪力墙结构主体工程施工技术[J].企业家天地,2011(05).  [6]建设部GB50204-92混凝土结构工程施工及验收规范[S]北京:中国建筑工业出版社,1992:94~216.'
