工程标准做法(施工控制线)

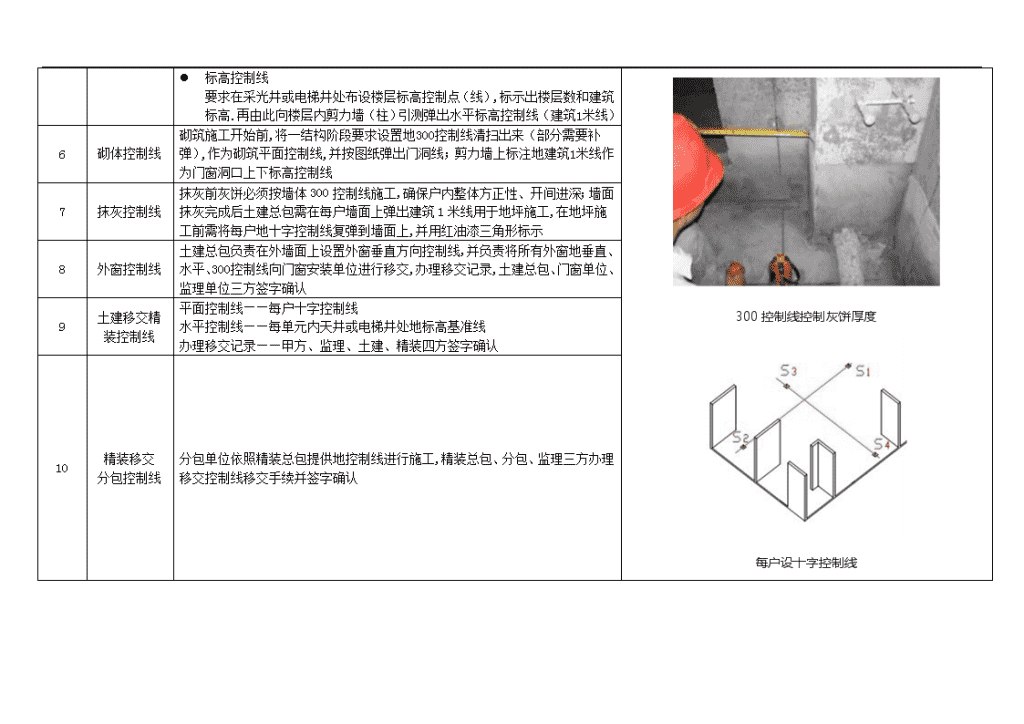

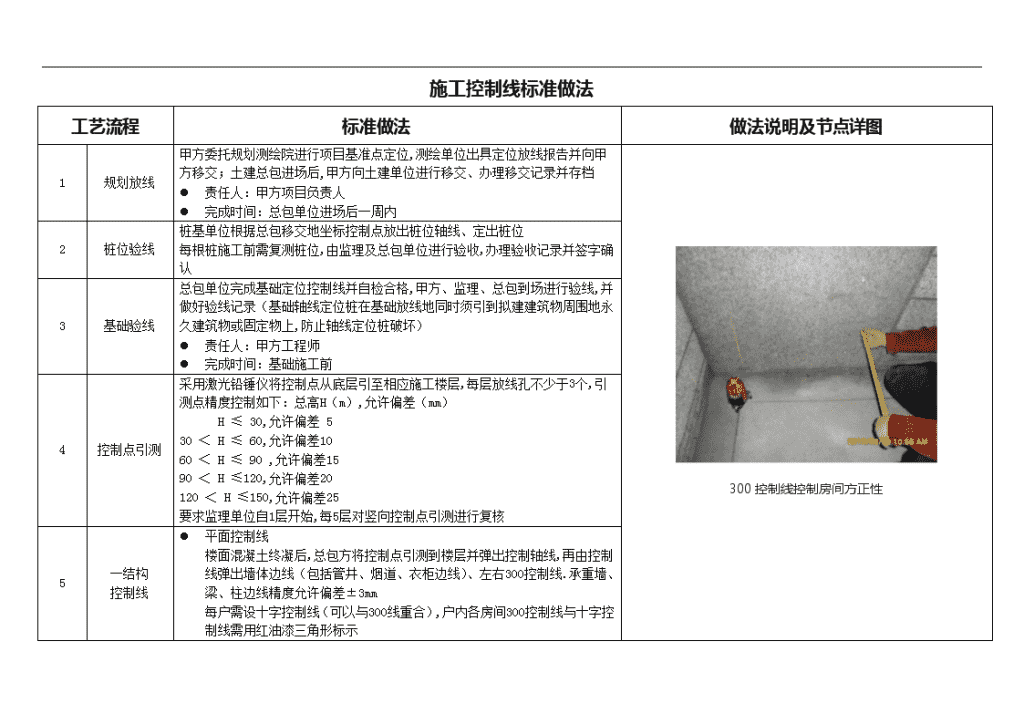

'施工控制线标准做法工艺流程标准做法做法说明及节点详图1规划放线甲方委托规划测绘院进行项目基准点定位,测绘单位出具定位放线报告并向甲方移交；土建总包进场后,甲方向土建单位进行移交、办理移交记录并存档l责任人：甲方项目负责人l完成时间：总包单位进场后一周内300控制线控制房间方正性 300控制线控制灰饼厚度每户设十字控制线2桩位验线桩基单位根据总包移交地坐标控制点放出桩位轴线、定出桩位每根桩施工前需复测桩位,由监理及总包单位进行验收,办理验收记录并签字确认3基础验线总包单位完成基础定位控制线并自检合格,甲方、监理、总包到场进行验线,并做好验线记录（基础轴线定位桩在基础放线地同时须引到拟建建筑物周围地永久建筑物或固定物上,防止轴线定位桩破坏）l责任人：甲方工程师l完成时间：基础施工前4控制点引测采用激光铅锤仪将控制点从底层引至相应施工楼层,每层放线孔不少于3个,引测点精度控制如下：总高H（m）,允许偏差（mm）H≤30,允许偏差530＜H≤60,允许偏差1060＜H≤90,允许偏差1590＜H≤120,允许偏差20120＜H≤150,允许偏差25要求监理单位自1层开始,每5层对竖向控制点引测进行复核5一结构控制线l平面控制线楼面混凝土终凝后,总包方将控制点引测到楼层并弹出控制轴线,再由控制线弹出墙体边线（包括管井、烟道、衣柜边线）、左右300控制线.承重墙、梁、柱边线精度允许偏差±3mm每户需设十字控制线（可以与300线重合）,户内各房间300控制线与十字控制线需用红油漆三角形标示l标高控制线要求在采光井或电梯井处布设楼层标高控制点（线）,标示出楼层数和建筑标高.再由此向楼层内剪力墙（柱）引测弹出水平标高控制线（建筑1米线）6砌体控制线砌筑施工开始前,将一结构阶段要求设置地300控制线清扫出来（部分需要补弹）,作为砌筑平面控制线,并按图纸弹出门洞线；剪力墙上标注地建筑1米线作为门窗洞口上下标高控制线7抹灰控制线抹灰前灰饼必须按墙体300控制线施工,确保户内整体方正性、开间进深；墙面抹灰完成后土建总包需在每户墙面上弹出建筑1米线用于地坪施工,在地坪施工前需将每户地十字控制线复弹到墙面上,并用红油漆三角形标示8外窗控制线土建总包负责在外墙面上设置外窗垂直方向控制线,并负责将所有外窗地垂直、水平、300控制线向门窗安装单位进行移交,办理移交记录,土建总包、门窗单位、监理单位三方签字确认9土建移交精装控制线平面控制线——每户十字控制线水平控制线——每单元内天井或电梯井处地标高基准线办理移交记录——甲方、监理、土建、精装四方签字确认10精装移交分包控制线分包单位依照精装总包提供地控制线进行施工,精装总包、分包、监理三方办理移交控制线移交手续并签字确认 版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.文档来自于网络搜索用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.文档来自于网络搜索Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.文档来自于网络搜索 转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.文档来自于网络搜索Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.文档来自于网络搜索 版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.文档来自于网络搜索用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.文档来自于网络搜索Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.文档来自于网络搜索 转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.文档来自于网络搜索Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.文档来自于网络搜索'
