支座安装及固定技术交底

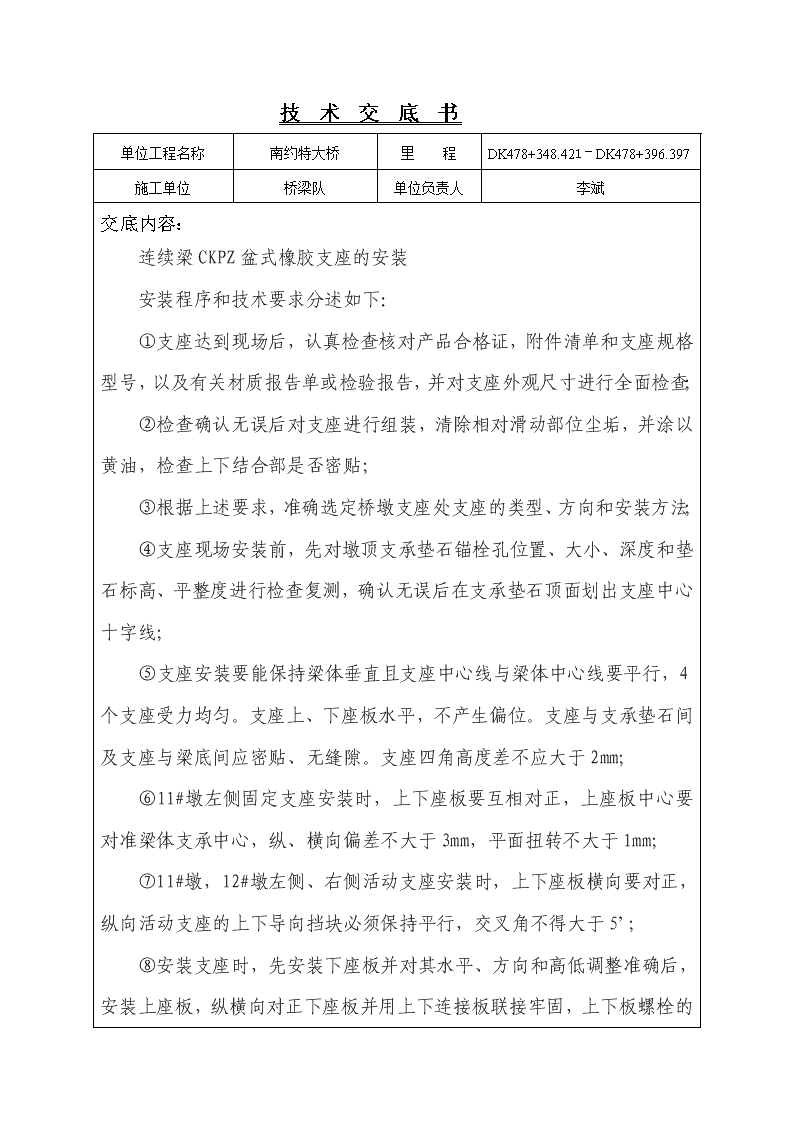

'技术交底书单位工程名称南约特大桥里程DK478+348.421–DK478+396.397施工单位桥梁队单位负责人李斌交底内容：连续梁CKPZ盆式橡胶支座的安装安装程序和技术要求分述如下：①支座达到现场后，认真检查核对产品合格证，附件清单和支座规格型号，以及有关材质报告单或检验报告，并对支座外观尺寸进行全面检查；②检查确认无误后对支座进行组装，清除相对滑动部位尘垢，并涂以黄油，检查上下结合部是否密贴；③根据上述要求，准确选定桥墩支座处支座的类型、方向和安装方法；④支座现场安装前，先对墩顶支承垫石锚栓孔位置、大小、深度和垫石标高、平整度进行检查复测，确认无误后在支承垫石顶面划出支座中心十字线；⑤支座安装要能保持梁体垂直且支座中心线与梁体中心线要平行，4个支座受力均匀。支座上、下座板水平，不产生偏位。支座与支承垫石间及支座与梁底间应密贴、无缝隙。支座四角高度差不应大于2mm；⑥11#墩左侧固定支座安装时，上下座板要互相对正，上座板中心要对准梁体支承中心，纵、横向偏差不大于3mm，平面扭转不大于1mm；⑦11#墩，12#墩左侧、右侧活动支座安装时，上下座板横向要对正，纵向活动支座的上下导向挡块必须保持平行，交叉角不得大于5’；⑧安装支座时，先安装下座板并对其水平、方向和高低调整准确后，安装上座板，纵横向对正下座板并用上下连接板联接牢固，上下板螺栓的 螺帽安装齐全，并涂上黄油，无松动现象；待0#梁段混凝土浇筑完成并达到设计强度后，方可拆除连接板。安装地脚螺栓时，其外露螺母顶面的高度不得大于螺母的厚度；⑨支座就位后，对支座下座板与支承垫石之间，锚栓孔内进行注浆，注浆材料的强度不低于垫石混凝土的设计强度，弹性模量不小于30GPa，厚度不小于10mm，注浆压力不小于1.0MPa，将浆体填实并达到强度后，对支座进行锁定，经检查后方可支立模板；⑩支座安装完成后，质检人员要对支座安装质量进行全面检查，其误差应在允许范围。本梁合拢温度按5℃-15℃设计，施工时如合拢温度与设计不符时，应增设体系温度引起的支座预偏量。本桥支座偏心设置情况如下：支座号边支座固定支座中活动支座边支座预偏量10mm020mm30mm方向←→→交底人审核人签收人签收日期年月日签收地点'
