dk162+600涵洞铺砌技术交底

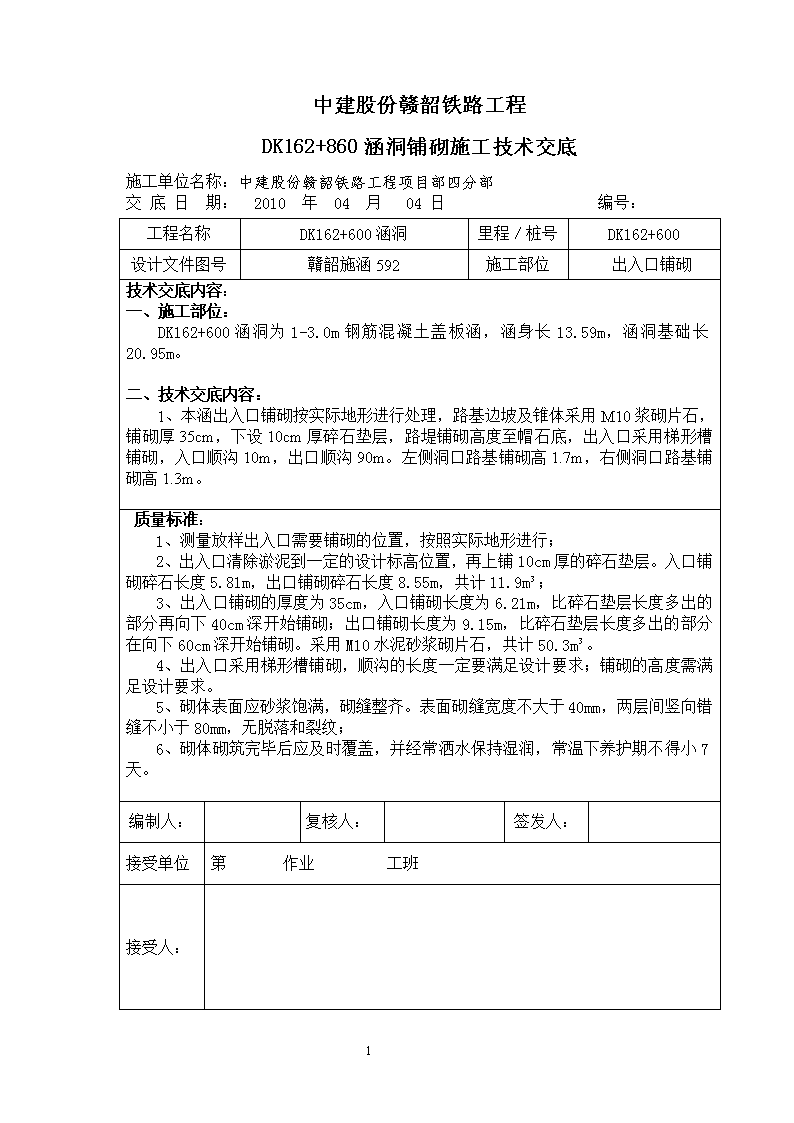

'中建股份赣韶铁路工程DK162+860涵洞铺砌施工技术交底施工单位名称：中建股份赣韶铁路工程项目部四分部交底日期：2010年04月04日编号：工程名称DK162+600涵洞里程∕桩号DK162+600设计文件图号贛韶施涵592施工部位出入口铺砌技术交底内容：一、施工部位：DK162+600涵洞为1-3.0m钢筋混凝土盖板涵，涵身长13.59m，涵洞基础长20.95m。二、技术交底内容：1、本涵出入口铺砌按实际地形进行处理，路基边坡及锥体采用M10浆砌片石，铺砌厚35cm，下设10cm厚碎石垫层，路堤铺砌高度至帽石底，出入口采用梯形槽铺砌，入口顺沟10m，出口顺沟90m。左侧洞口路基铺砌高1.7m，右侧洞口路基铺砌高1.3m。质量标准：1、测量放样出入口需要铺砌的位置，按照实际地形进行；2、出入口清除淤泥到一定的设计标高位置，再上铺10cm厚的碎石垫层。入口铺砌碎石长度5.81m，出口铺砌碎石长度8.55m，共计11.9m³；3、出入口铺砌的厚度为35cm，入口铺砌长度为6.21m，比碎石垫层长度多出的部分再向下40cm深开始铺砌；出口铺砌长度为9.15m，比碎石垫层长度多出的部分在向下60cm深开始铺砌。采用M10水泥砂浆砌片石，共计50.3m³。4、出入口采用梯形槽铺砌，顺沟的长度一定要满足设计要求；铺砌的高度需满足设计要求。5、砌体表面应砂浆饱满，砌缝整齐。表面砌缝宽度不大于40mm，两层间竖向错缝不小于80mm，无脱落和裂纹；6、砌体砌筑完毕后应及时覆盖，并经常洒水保持湿润，常温下养护期不得小7天。编制人：复核人：签发人：接受单位第作业工班接受人：2 2'
