支架现浇箱梁施工技术交底

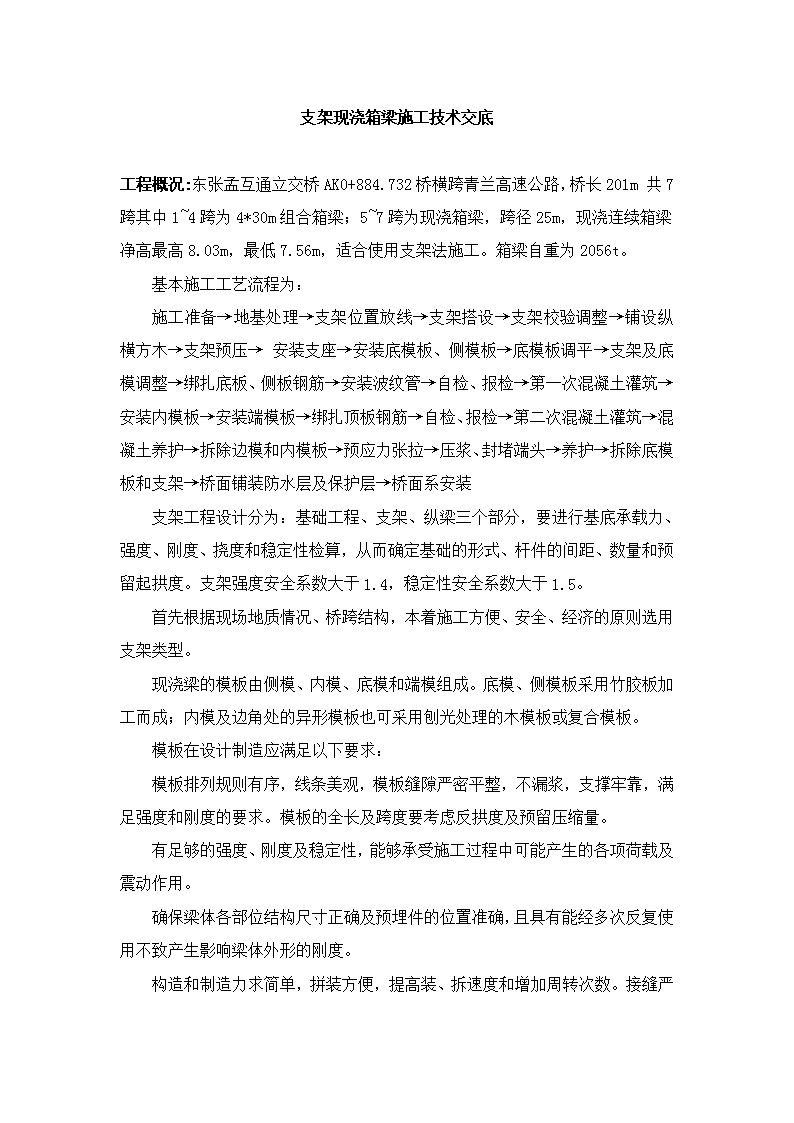

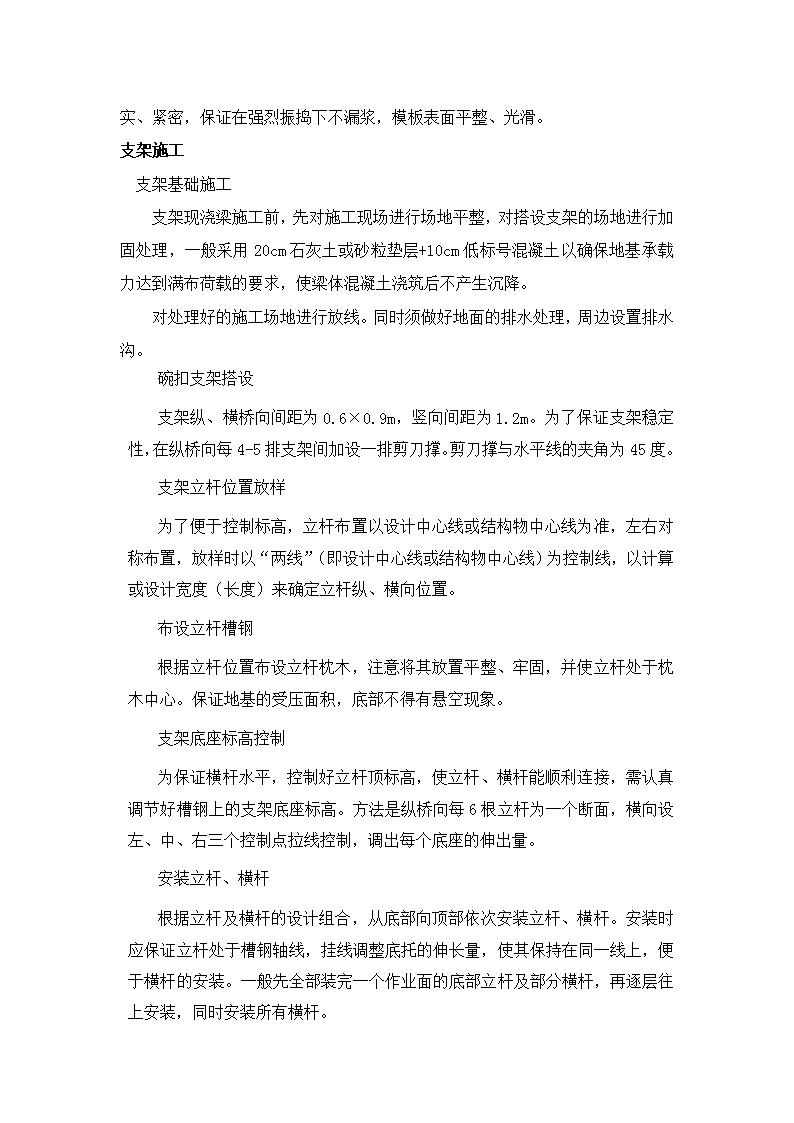

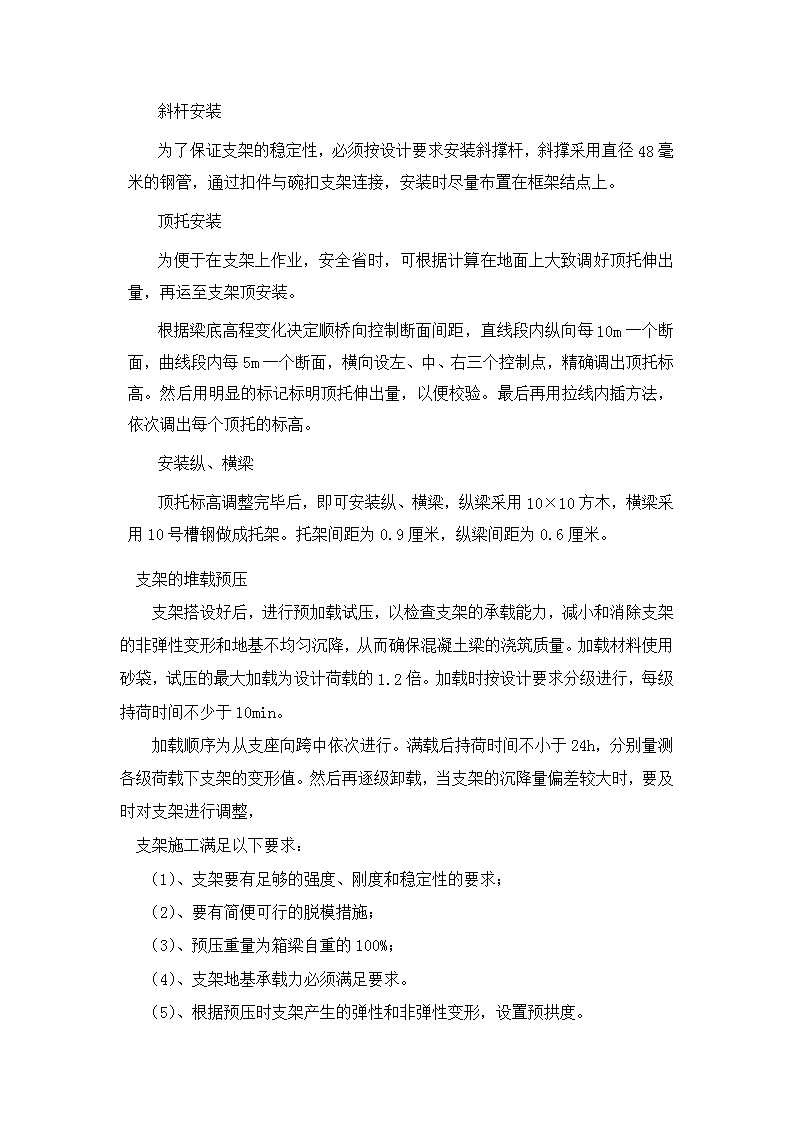

'支架现浇箱梁施工技术交底工程概况:东张孟互通立交桥AK0+884.732桥横跨青兰高速公路，桥长201m共7跨其中1~4跨为4*30m组合箱梁；5~7跨为现浇箱梁，跨径25m，现浇连续箱梁净高最高8.03m，最低7.56m，适合使用支架法施工。箱梁自重为2056t。基本施工工艺流程为：施工准备→地基处理→支架位置放线→支架搭设→支架校验调整→铺设纵横方木→支架预压→安装支座→安装底模板、侧模板→底模板调平→支架及底模调整→绑扎底板、侧板钢筋→安装波纹管→自检、报检→第一次混凝土灌筑→安装内模板→安装端模板→绑扎顶板钢筋→自检、报检→第二次混凝土灌筑→混凝土养护→拆除边模和内模板→预应力张拉→压浆、封堵端头→养护→拆除底模板和支架→桥面铺装防水层及保护层→桥面系安装支架工程设计分为：基础工程、支架、纵梁三个部分，要进行基底承载力、强度、刚度、挠度和稳定性检算，从而确定基础的形式、杆件的间距、数量和预留起拱度。支架强度安全系数大于1.4，稳定性安全系数大于1.5。首先根据现场地质情况、桥跨结构，本着施工方便、安全、经济的原则选用支架类型。现浇梁的模板由侧模、内模、底模和端模组成。底模、侧模板采用竹胶板加工而成；内模及边角处的异形模板也可采用刨光处理的木模板或复合模板。模板在设计制造应满足以下要求：模板排列规则有序，线条美观，模板缝隙严密平整，不漏浆，支撑牢靠，满足强度和刚度的要求。模板的全长及跨度要考虑反拱度及预留压缩量。有足够的强度、刚度及稳定性，能够承受施工过程中可能产生的各项荷载及震动作用。确保梁体各部位结构尺寸正确及预埋件的位置准确，且具有能经多次反复使用不致产生影响梁体外形的刚度。 构造和制造力求简单，拼装方便，提高装、拆速度和增加周转次数。接缝严实、紧密，保证在强烈振捣下不漏浆，模板表面平整、光滑。支架施工支架基础施工支架现浇梁施工前，先对施工现场进行场地平整，对搭设支架的场地进行加固处理，一般采用20cm石灰土或砂粒垫层+10cm低标号混凝土以确保地基承载力达到满布荷载的要求，使梁体混凝土浇筑后不产生沉降。对处理好的施工场地进行放线。同时须做好地面的排水处理，周边设置排水沟。碗扣支架搭设支架纵、横桥向间距为0.6×0.9m，竖向间距为1.2m。为了保证支架稳定性，在纵桥向每4-5排支架间加设一排剪刀撑。剪刀撑与水平线的夹角为45度。支架立杆位置放样为了便于控制标高，立杆布置以设计中心线或结构物中心线为准，左右对称布置，放样时以“两线”（即设计中心线或结构物中心线）为控制线，以计算或设计宽度（长度）来确定立杆纵、横向位置。布设立杆槽钢根据立杆位置布设立杆枕木，注意将其放置平整、牢固，并使立杆处于枕木中心。保证地基的受压面积，底部不得有悬空现象。支架底座标高控制为保证横杆水平，控制好立杆顶标高，使立杆、横杆能顺利连接，需认真调节好槽钢上的支架底座标高。方法是纵桥向每6根立杆为一个断面，横向设左、中、右三个控制点拉线控制，调出每个底座的伸出量。安装立杆、横杆根据立杆及横杆的设计组合，从底部向顶部依次安装立杆、横杆。安装时应保证立杆处于槽钢轴线，挂线调整底托的伸长量，使其保持在同一线上，便于横杆的安装。一般先全部装完一个作业面的底部立杆及部分横杆，再逐层往上安装，同时安装所有横杆。 斜杆安装为了保证支架的稳定性，必须按设计要求安装斜撑杆，斜撑采用直径48毫米的钢管，通过扣件与碗扣支架连接，安装时尽量布置在框架结点上。顶托安装为便于在支架上作业，安全省时，可根据计算在地面上大致调好顶托伸出量，再运至支架顶安装。根据梁底高程变化决定顺桥向控制断面间距，直线段内纵向每10m一个断面，曲线段内每5m一个断面，横向设左、中、右三个控制点，精确调出顶托标高。然后用明显的标记标明顶托伸出量，以便校验。最后再用拉线内插方法，依次调出每个顶托的标高。安装纵、横梁顶托标高调整完毕后，即可安装纵、横梁，纵梁采用10×10方木，横梁采用10号槽钢做成托架。托架间距为0.9厘米，纵梁间距为0.6厘米。支架的堆载预压支架搭设好后，进行预加载试压，以检查支架的承载能力，减小和消除支架的非弹性变形和地基不均匀沉降，从而确保混凝土梁的浇筑质量。加载材料使用砂袋，试压的最大加载为设计荷载的1.2倍。加载时按设计要求分级进行，每级持荷时间不少于10min。加载顺序为从支座向跨中依次进行。满载后持荷时间不小于24h，分别量测各级荷载下支架的变形值。然后再逐级卸载，当支架的沉降量偏差较大时，要及时对支架进行调整，支架施工满足以下要求：（1）、支架要有足够的强度、刚度和稳定性的要求；（2）、要有简便可行的脱模措施；（3）、预压重量为箱梁自重的100%；（4）、支架地基承载力必须满足要求。（5）、根据预压时支架产生的弹性和非弹性变形，设置预拱度。 （6）、支架基础有完好的排水系统。现浇梁施工、模板安装模板的安装要结合钢筋及预应力管道的埋设依次进行。安装前检查：板面是否平整、光洁、有无凹凸变形及残余粘浆，模板接口处要清除干净；所有模板连接端部和底脚有无碰撞而造成影响使用的缺陷或变形，模板焊缝处是否有开裂破损，如有均要及时补焊、整修。铺设底模：采用人工为主机械配合的方式施工。底模板安装前要考虑支架的预留拱度的设置调整、加载预压试验及支座板的安装。侧模安装：先使侧模滑移或吊装到位，与底模板的相对位置对准，用顶压杆调整好侧模垂直度，并与端模联结好。侧模安装完后，用螺栓联接稳固，并上好全部拉杆。调整其它紧固件后检查整体模板的长、宽、高尺寸及不平整度等，并做好记录。不符合规定者，要及时调整。内模安装：内模安装要根据模板结构确定，当内模为拼装式结构时，可采用吊装方式安装内模。内模安装完后，严格检查各部位尺寸是否正确。端模安装：将胶管或波纹管逐根插入端模各自的孔内后，进行端模安装就位。安装过程中逐根检查是否处于设计位置。端模安装要做到位置准确，连接紧密，侧模与底模接缝密贴且不漏浆。安装模板时要注意预埋件的安装，严格按设计图纸施工，确保每孔梁上预埋件位置准确无误，无遗漏。支座、支座板安装 安装支座前复测桥墩中心距离及支承垫石高程，检查锚栓孔位置及深度要符合设计要求。支座安装要保持梁体垂直，支座上下板水平，不产生偏位。支座与支承垫石间及支座与梁底间密贴、无缝隙。支座四角高差不大于2mm。支座水平偏差不得大于2mm。在模板安装前详细检查支座位置，检查的内容有：纵、横向位置、平整度，同一支座板的四角高差，四个支座板相对高差。支座安装后即按规定锚固支座螺栓，灌浆固定。现浇梁梁体施工梁体混凝土浇注分为底板浇注一次，腹板和顶板浇注一次，共2次浇注。现浇梁施工必须保证保护层强度和布置密度，钢筋加工和安装要准确，顶面高程要严格控制。砼浇筑是要有低向高处进行，注意对称浇筑。在施工过程中应派专人负责支架和模板的变形及沉降观测，发现问题及时处理。现浇梁的浇筑最好安排在白天进行。现浇梁的养护设备和设施必须事先准备妥当，制定详细的养护方案，确保梁体的砼质量。其它要求和施工方法与预制箱梁相同。模板拆除当梁体混凝土强度达到设计强度的50%，混凝土芯部与表层、箱内与箱外、表层温度与环境温度之差均不大于15℃，且能保证构件棱角完整时方可拆除侧模和端模。气温急剧变化时不宜进行拆模作业。拆除前先检查卷扬机等设备的性能，并清理好拟进入的作业面。（1）内模拆除（2）侧模及端模拆除侧模拆模时通过顶压机构使侧模脱离梁体，再通过卷扬机滑到相应的位置上。拆模时，严禁重击或硬撬，避免造成模板局部变形或损坏混凝土棱角。模板拆下后，要及时清除模板表面和接缝处的残余灰浆并均匀涂刷隔离剂，与此同时还要清点和维修、保养、保管好模板零部件，如有缺损及时补齐，以备下次使用。并根据消耗情况酌情配备足够的储存量。预应力施工 （1）张拉工艺流程：制束→穿束→预张拉→初张拉→终张拉→锚具外钢绞线切割。（2）下料与编束：钢绞线的下料采用砂轮切割机切割。按设计尺寸下料后，编束后用20号铁丝绑扎，间距1～1.5m，并尽量使各根钢绞线松紧一致。（3）穿束方法：人工穿束。预应力成孔采用预埋波纹管、内穿塑料管的方法施工。预应力钢绞线安装，在梁体混凝土强度达到张拉要求后进行。（4）预应力施工采用ZB4-500油泵供油，用YCW250B千斤顶进行纵向张拉，张拉油表不低于1.0级。千斤顶标定有效期不超过一个月以及出现不正常现象时重新校验。油表检验与千斤顶视为一个单元进行检验，千斤顶在张拉作业前必须与油表配套校正,其校正系数不大于1.05。（5）预施应力按预张拉、初张拉、终张拉三个阶段进行。张拉前，应清除管道内杂物和积水。（6）当混凝土强度应达到设计强度的50%，此时箱梁带模预张拉，但模板应松开，不应对梁体压缩造成障碍，张拉数量、张拉力、张拉顺序符合设计要求；当梁体混凝土强度达到设计值的100%，且侧模板拆除后，进行初张拉。张拉数量、张拉力、张拉顺序符合设计要求；梁体混凝土强度、弹模达到设计值、龄期不少于10d后进行终张拉。（7）采用四台千斤顶左右对称、两端同步进行张拉，按设计张拉顺序施工。按均衡对称，交错张拉的原则进行。张拉时根据测试的管道摩阻及喇叭口摩阻试验数据，调整张拉力，实行张拉力和伸长值指标双控，张拉以张拉力控制为主，以钢束伸长值进行校核。（8）张拉操作程序：0—0.15σK-0.3σK(测初始伸长值、测工具锚夹片外露)—σK（测伸长值、测工具锚夹片外露、持荷2min）—补油至σK—回油到0（测总回缩量、工作锚夹片外露量）。（9）终张拉完成，24小时后检查确认无滑丝、断丝现象，即可切割锚外多余钢绞线，用角磨机切割。孔道压浆 终张拉完毕后，必须在2天之内进行管道压浆作业。采用真空辅助灌浆工艺。压浆时及压浆后3d内，梁体及环境温度不得低于5℃。（1）、压浆水泥采用强度等级不低于42.5级普通硅酸盐水泥。浆体水胶比不超过0.34，不得泌水，流动度控制在14～18s之间。（2）、压浆前孔道用清水冲洗，高压风吹干，管道真空度稳定在-0.06～-0.10MPa之间；浆体注满管道后，在0.50～0.60MPa下持压2min；压浆最大压力不超过0.60MPa。（3）、启动电机使搅拌机运转，然后加水，再缓慢均匀地加入水泥，拌合时间不少于1min；然后将调好的水泥浆放入压浆罐，压浆罐水泥浆进口处设2.5mm×2.5mm过滤网，以防杂物堵管。（4）、压浆顺序：先下后上。首先由一端以0.6MPa的恒压力向另一端压送水泥浆，当另一端溢出的稀浆变浓之后，达到规定的稠度后，保压2min以上，封闭出浆口，继续压浆到压力达到0.6MPa，管道出浆口应装有三通管，必需确认出浆浓度与进浆浓度一致时，方可封闭保压，浆体注满管道后，应在0.50-0.60MPa下持压2min，压浆最大压力不宜超过0.60MPa。若无漏浆则关闭进浆阀门卸下输浆胶管。支架及底模的拆除在梁体张拉完成后，压浆强度达到设计强度，方可拆除支架和底模。梁底模及支架卸载顺序，严格按照从梁体挠度最大处支架节点开始，逐步向两端卸落相邻节点，当达到一定卸落量后，支架方可脱落梁体。'
