设计院设计文件编制规定.doc

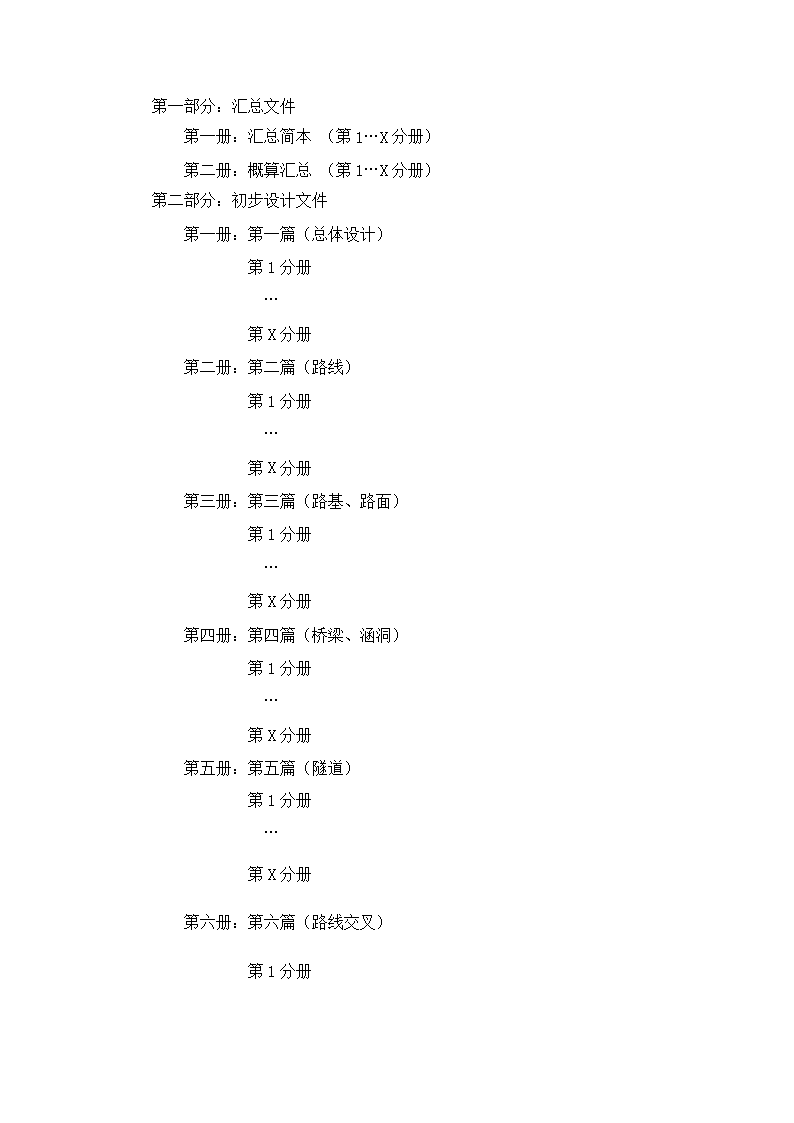

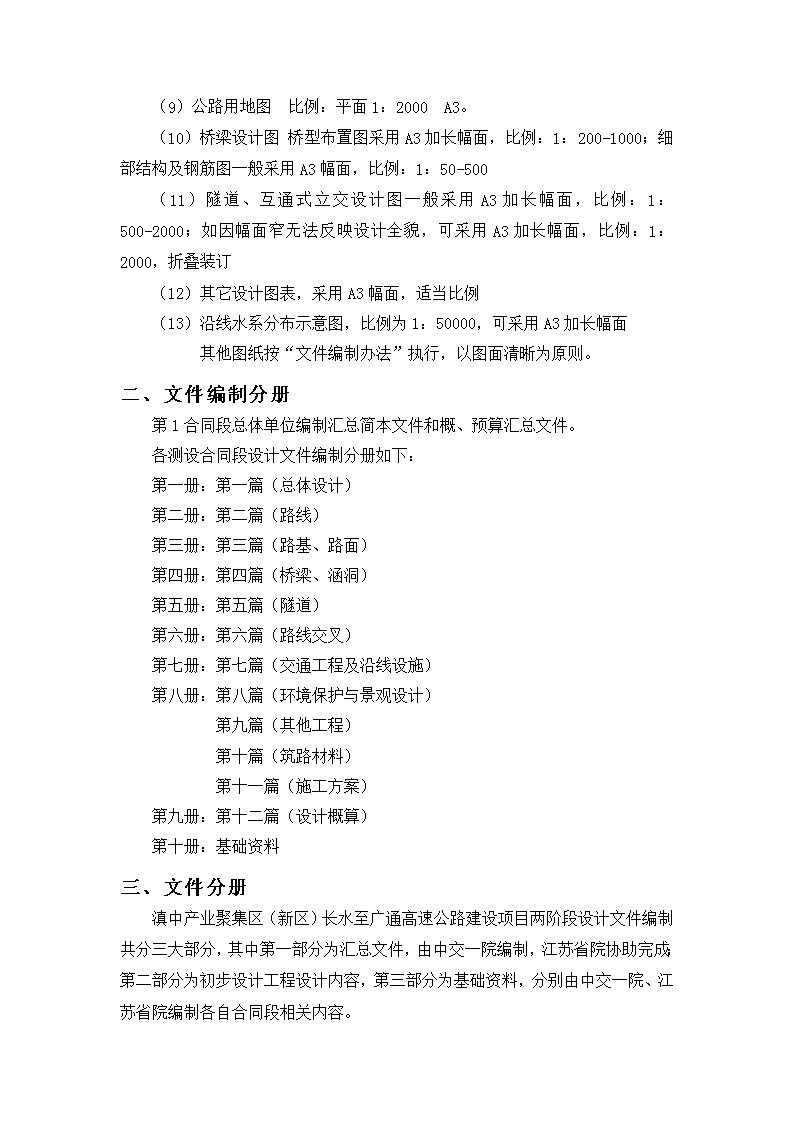

'设计文件编制规定一、一般规定1、初步设计文件编制及组成内容执行交通部颁2007年10月1日实施的《公路工程基本建设项目设计文件编制办法》，图表格式参照《公路工程基本建设项目设计文件图表示例》。2、设计文件中常用的符号按“文件编制办法”附录A表中规定的汉语拼音符号,使用时应尽量统一。3、初步设计、施工图设计文件封面、扉页及图表格式另行通知。4、互通式范围内主线工程均纳入互通式工程规模内计列。5、分离式桥梁(主线特大、大桥兼除外)及引道计入交叉工程。6、图幅规格原则上采用A3号图规格，其外框尺寸297cm×420cm。如果特殊图纸大于A3幅面，可适当加大幅面，再按A3号图折叠。7、图号及页码编排图号：C（S）A-B（D）式中：C—代表初步设计S-代表施工图设计A—篇号（阿拉伯数字1、2、3）B—图号（阿拉伯数字1、2、3……）D—若有图纸图号相同时的序号（阿拉伯数字1、2、3……）8、图纸比例尺（1）路线平纵面缩图（彩色），比例：平面1：50000纵面1：5000～10000A3或A3加长。（2）路线平面总体方案布置图(可与路线平纵面缩图合并绘制)彩色，比例：平面1：10000，A3或A3加长。（3）路线方案比较图比例：平面1：10000A3（4）总体设计图比例：平面1：2000A3。（5）路线平面图比例：平面1：2000A3。（6）路线纵断面图比例：水平1：2000垂直1：200～500A3。（7）工程地质平面图比例：平面1：10000A3。（8）工程地质纵断面图比例：水平1：10000垂直1：500-1000A3。 （9）公路用地图比例：平面1：2000A3。（10）桥梁设计图桥型布置图采用A3加长幅面，比例：1：200-1000；细部结构及钢筋图一般采用A3幅面，比例：1：50-500（11）隧道、互通式立交设计图一般采用A3加长幅面，比例：1：500-2000；如因幅面窄无法反映设计全貌，可采用A3加长幅面，比例：1：2000，折叠装订（12）其它设计图表，采用A3幅面，适当比例（13）沿线水系分布示意图，比例为1：50000，可采用A3加长幅面其他图纸按“文件编制办法”执行，以图面清晰为原则。二、文件编制分册第1合同段总体单位编制汇总简本文件和概、预算汇总文件。各测设合同段设计文件编制分册如下：第一册：第一篇（总体设计）第二册：第二篇（路线）第三册：第三篇（路基、路面）第四册：第四篇（桥梁、涵洞）第五册：第五篇（隧道）第六册：第六篇（路线交叉）第七册：第七篇（交通工程及沿线设施）第八册：第八篇（环境保护与景观设计）第九篇（其他工程）第十篇（筑路材料）第十一篇（施工方案）第九册：第十二篇（设计概算）第十册：基础资料三、文件分册滇中产业聚集区（新区）长水至广通高速公路建设项目两阶段设计文件编制共分三大部分，其中第一部分为汇总文件，由中交一院编制，江苏省院协助完成；第二部分为初步设计工程设计内容，第三部分为基础资料，分别由中交一院、江苏省院编制各自合同段相关内容。 第一部分：汇总文件第一册：汇总简本（第1…X分册）第二册：概算汇总（第1…X分册）第二部分：初步设计文件第一册：第一篇（总体设计）第1分册…第X分册第二册：第二篇（路线）第1分册…第X分册第三册：第三篇（路基、路面）第1分册…第X分册第四册：第四篇（桥梁、涵洞）第1分册…第X分册第五册：第五篇（隧道）第1分册…第X分册第六册：第六篇（路线交叉）第1分册 …第X分册第七册：第七篇（交通工程及沿线设施）第1分册…第X分册第八册：第八篇（环境保护与景观设计）第九篇（其他工程）第十篇（筑路材料）第十一篇（施工方案）第1分册…第X分册第九册：第十二篇（设计概、预算）第1分册…第X分册第三部分：第十册：基础资料1）初勘资料第1分册路线地质（含比较线）：按《公路工程地质勘察规范JTG C20-2011》编制。第2～Ｘ分册工点勘察报告：每一分册中可装入多个独立工点的资料，总页数宜按200页为一分册控制，按《公路工程地质勘察规范JTGC20-2011》编制。2）详勘资料第1分册路线地质：按《公路工程地质勘察规范JTGC20-2011》编制。第2～Ｘ分册独立工点勘察报告：每一分册中可装入多个独立工点的资料，总页数宜按200页为一分册控制，按《公路工程地质勘察规范JTGC20-2011》编制。①为方便查阅，各设计单位都应在每册文件扉页后、说明书前附上编册目录和总目录。②编册目录第一级采用一、二、三等汉字编号，第二级采用1、2、3等阿拉伯数字编号。施工图设计文件参照文件编制办法及上述规定编制。'
