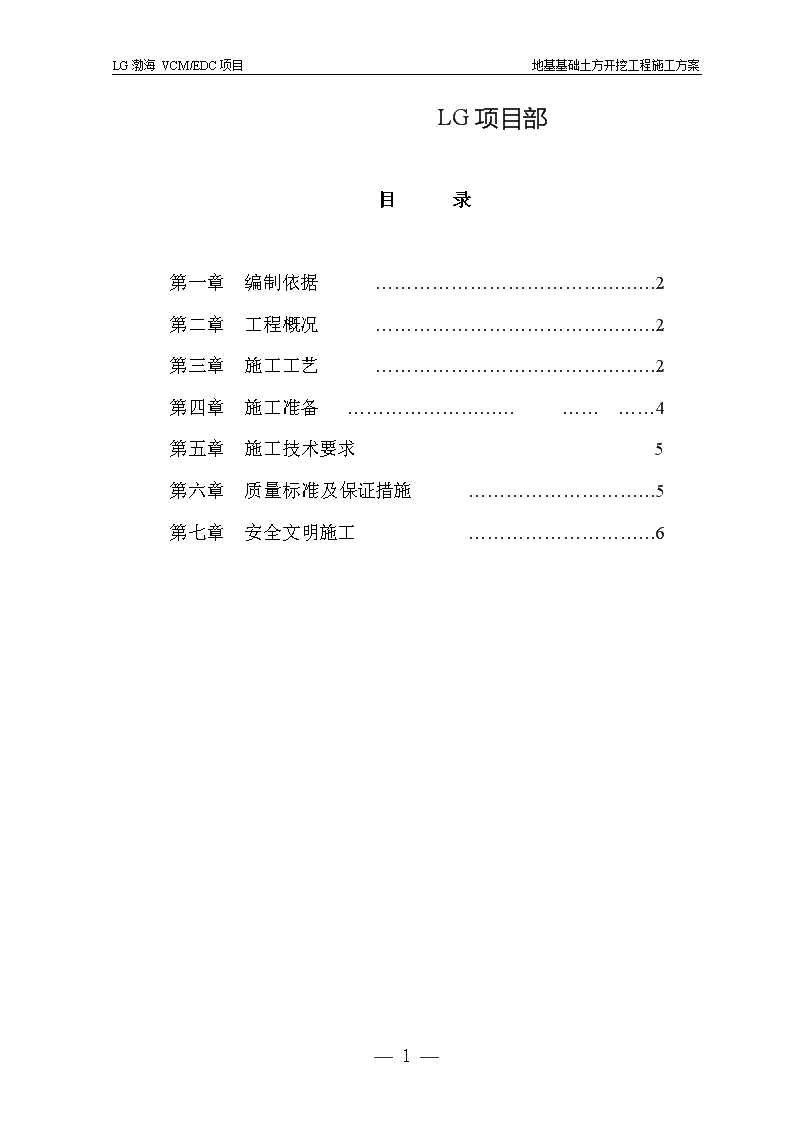

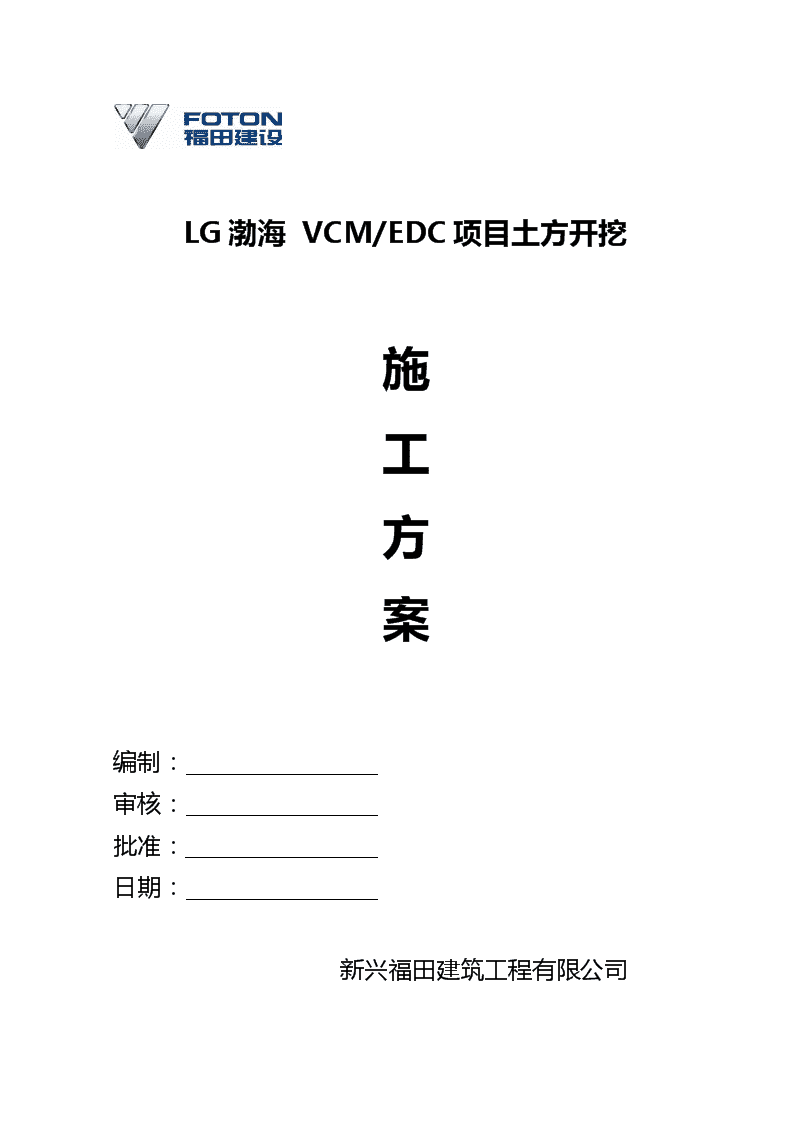

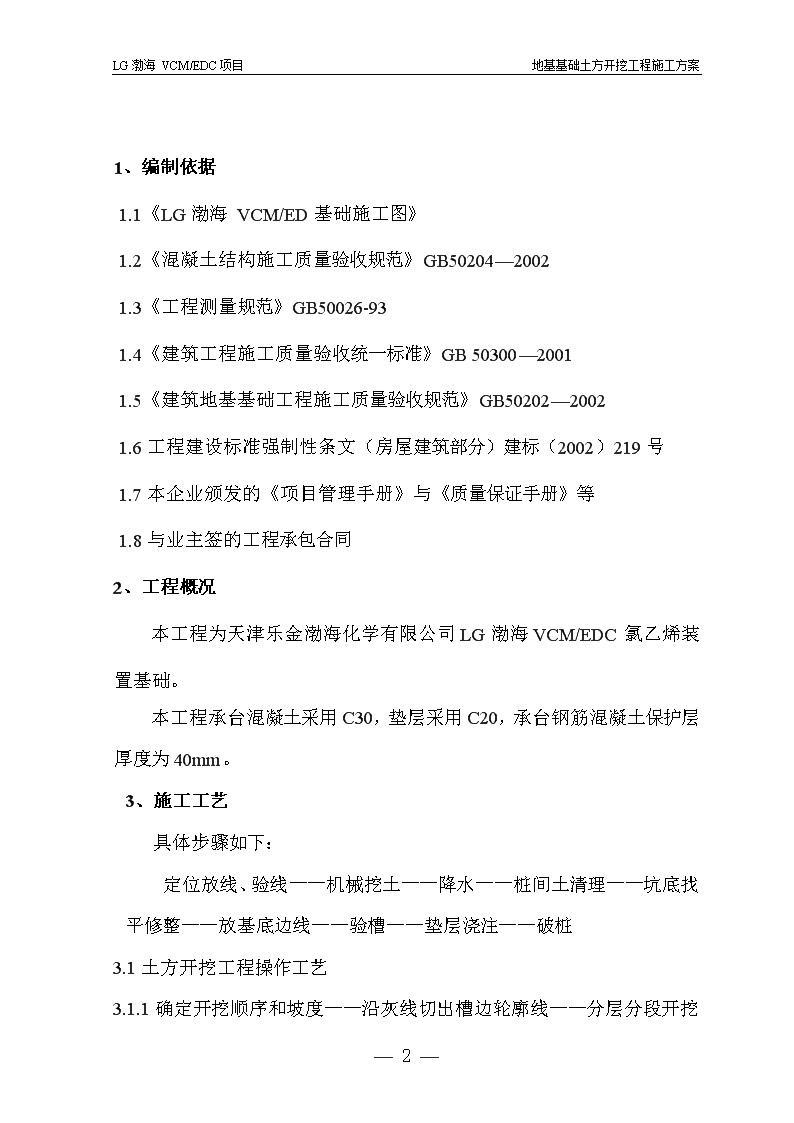

'LG渤海VCM/EDC项目地基基础土方开挖工程施工方案LG渤海VCM/EDC项目土方开挖施工方案编制：审核：批准：日期：新兴福田建筑工程有限公司—7— LG渤海VCM/EDC项目地基基础土方开挖工程施工方案LG项目部目录第一章编制依据………………………………………2第二章工程概况………………………………………2第三章施工工艺………………………………………2第四章施工准备…………………………………4第五章施工技术要求5第六章质量标准及保证措施…………………………5第七章安全文明施工…………………………6—7— LG渤海VCM/EDC项目地基基础土方开挖工程施工方案1、编制依据1.1《LG渤海VCM/ED基础施工图》1.2《混凝土结构施工质量验收规范》GB50204—20021.3《工程测量规范》GB50026-931.4《建筑工程施工质量验收统一标准》GB50300—20011.5《建筑地基基础工程施工质量验收规范》GB50202—20021.6工程建设标准强制性条文（房屋建筑部分）建标（2002）219号1.7本企业颁发的《项目管理手册》与《质量保证手册》等1.8与业主签的工程承包合同2、工程概况本工程为天津乐金渤海化学有限公司LG渤海VCM/EDC氯乙烯装置基础。本工程承台混凝土采用C30，垫层采用C20，承台钢筋混凝土保护层厚度为40mm。3、施工工艺具体步骤如下：定位放线、验线——机械挖土——降水——桩间土清理——坑底找平修整——放基底边线——验槽——垫层浇注——破桩3.1土方开挖工程操作工艺3.1.1确定开挖顺序和坡度——沿灰线切出槽边轮廓线——分层分段开挖—7— LG渤海VCM/EDC项目地基基础土方开挖工程施工方案——修整槽边——清底3.1.2定位、放线根据总平面位置图的控制桩和水准点，来确定设备基础的平面位置，并用木桩或钢筋棍标出基础的轴线控制点。3.1.3基坑边坡坡度的确定挖方边坡根据地基的物理性质及土壤具体情况，由于地基基础为淤泥，防坡坡度只能按照现场具体情况而定（＞0.75），基坑工作面为500mm，留200mm作为人工清槽，以免扰动地基土。降水采用基坑降水，在每隔10m做一个降水基坑。沿基坑边30公分外留50公分做一个临时排水沟。3.1.4根据降水观测记录，满足开挖条件后。按区域由西向东的行走方向开挖，采用两台正铲挖土机，6台运土机。在场地有条件堆放时，一定留足够回填需用的好土，多余的土应一次运至弃土处，避免二次搬运。3.1.5基坑开挖完毕后进行基坑验收，合格后由人工挖除20mm预留土体，用50cm标准尺杆，随时校核基底标高，并在清理好的基底上放好槽边线。人工清运土体倒退进行，若手推车不得不在挖好的基底土上行走时，必须垫好木板或厚铁皮，不得扰动基底土。3.1.6基坑平整完后，及时进行垫层等下道工序的施工。3.1.7施工中对标准桩、观测点加以保护。3.23主要管理措施3.2.1基坑的防护：在基坑边0.6m周围用φ48钢管设置两道护身栏杆，立杆间距4m，高出自然地坪1.8m，埋身0.8m；各施工人员严禁翻越护身栏杆；基坑施工期间设置警示牌，夜间加设红色灯标志。3.2.2—7— LG渤海VCM/EDC项目地基基础土方开挖工程施工方案基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手。3.2.3坑下人员休息要远离基坑边及放坡处，以防不慎。3.2.4施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后再接近。4、施工准备4.1技术准备：4.1.1认真熟悉施工图及相关底标准图集，了解设计意图，组织有关人员做好图纸会审；4.1.2准备相关底标准图集、施工规范规程，编制好质量保证计划及试验计划；4.1.3组织放线人员做好测量放线工作；组织有关技术管理人员做好方案交底和技术交底；4.2机具准备：类别规格单位数量进场日期正铲挖土机50铲台22005年10月15自卸汽车10t台62003年10月154.3劳动力准备：序号工种人数（人）1放线工62电工63测量工24壮工60—7— LG渤海VCM/EDC项目地基基础土方开挖工程施工方案5机械配合10小计844.4测量放线4.4.1所有进入现场的测量仪器均经过计量部门的检验合格后方可使用。所有测量人员均持证上岗。4.4.2根据甲方提供的定位桩，用经纬仪向施工现场引测控制点，并在必要情况下用全站仪进行校核。4.4.3将经纬仪安置在相应的控制点上，引测设备基础的定位轴线，并在基坑四周做出轴线桩。4.4.4在土方开挖过程中，用水准仪、水准尺跟踪测量，控制开挖深度。4.4.5浇筑垫层砼前，校核标高。并打入小木桩，间距2~3m。在垫层表面收平时.5、施工技术要求5.1挖土机由专人进行指挥，配合人工清土。5.2柱基、坑基等土质符合设计要求，并严禁扰动。5.3一般项目允许偏差：项次项目允许偏差(mm)检验方法1表面标高0，-50水准仪检查2长度、宽度-0用经纬仪、拉线和尺量检查3边坡偏陡不允许观察或用坡度尺检查6、质量标准及质量保证措施6.1质量管理措施—7— LG渤海VCM/EDC项目地基基础土方开挖工程施工方案6.1.1工程开工前，项目部组织有关人员进行图纸会审，领会设计意图，编制施工组织设计和施工方案，并对其进行针对性的交底。6.1.2按照有关规定，及时收集整理质量保证资料。6.1.3认真贯彻质量方针，加强规范学习和专业技术培训，提高现场施工和管理人员的质量意识。6.1.4强化质量管理，落实各级责任制，认真执行“三检（自检，互检，交接检）制”，上道工序不达到验收标准，坚决不进入下一道工序施工。6.1.5项目部质量保证体系：项目经理：赵国新生产副经理：朱运栋技术经理：赵成群资料员：方义质量检查员：蔡德华测量员：娄宇土建工长：储贵红技术主管：张桂山试验员：胡雷刚施工一队施工二队7、安全与文明施工—7— LG渤海VCM/EDC项目地基基础土方开挖工程施工方案7.1建立健全劳动安全生产教育培训制度，加强对各级管理人员及作业队的安全生产教育，未经培训的人员不得上岗。7.2在各分部、分项工程施工前，进行书面安全交底，并履行签字手续。7.3施工现场设置安全生产宣传牌，主要施工部位、主要通道口挂安全警告牌，特别在“四口”、“五临边”处设置有效的防护设施。7.4安装电器设备、进行电器切割作业等，由合格的焊工、电工等专业技术人员操作。7.5材料存放专设易燃、易爆物品库房和区域，划分防火禁区，加设明显防火标志。7.6施工现场严禁吸烟，现场和生活区未经批准不得使用电热器具。7.7施工现场建立门卫和巡逻护场制度，大门昼夜有值班人员看守，护场守卫人员佩戴值勤标志。7.8临时用电按照三相五线制、实行两级漏电保护规定，合理布置临时用电系统。7.9选用符合标准的配电箱，对其设置围栏，并配以明显的安全警示标志。7.10非专业电工，不得安装、维护或拆除临时用电设施。7.11土方开挖坡度符合设计和规范要求。土方开挖后，在基坑四周安装围护栏杆不小于1.2m，并在夜间设置指示灯。夜间施工应有足够的照明；7.12对所有施工人员进行教育，提高安全生产、文明施工、成品保护意识。—7—'
